CAD室内设计师考证课件-第二单元VIP免费

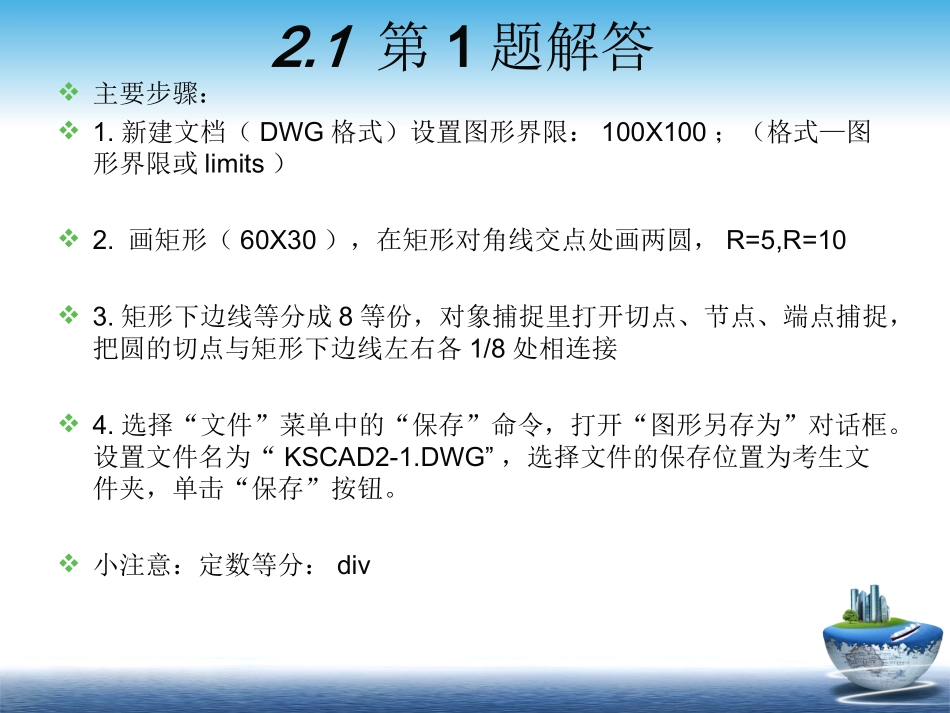

CAD室内设计师考证第2单元考证案例讲解第2单元简单图形绘制一考试大纲第二单元简单绘图10分1．建立文件：建立新图形文件，设置绘图参数，要求设置正确，对操作顺序不做要求。（2分）2．绘制图形：按所给定的要求正确地绘制图形。绘图命令、绘图顺序不限。（3分+4分）3．保存：以给定的文件名保存文件至要求的文件夹中。（1分）二评分细则2.1第1题解答主要步骤：1.新建文档（DWG格式）设置图形界限：100X100；（格式—图形界限或limits）2.画矩形（60X30），在矩形对角线交点处画两圆，R=5,R=103.矩形下边线等分成8等份，对象捕捉里打开切点、节点、端点捕捉，把圆的切点与矩形下边线左右各1/8处相连接4.选择“文件”菜单中的“保存”命令，打开“图形另存为”对话框。设置文件名为“KSCAD2-1.DWG”，选择文件的保存位置为考生文件夹，单击“保存”按钮。小注意：定数等分：div2.2第2题解答主要步骤：1.新建文档（DWG格式）设置图形界限：240X200；（格式—图形界限或limits）2.画矩形（100X25），将矩形分解，矩形上下边两条线等分成12等份，对象捕捉里打开中点、节点捕捉，绘制样条曲线把矩形左右两边的中点与矩形上下边两条线等分点错开相连接3.确定切点方向<45度，端点方向<135度4.选择“文件”菜单中的“保存”命令，打开“图形另存为”对话框。设置文件名为“KSCAD2-2.DWG”，选择文件的保存位置为考生文件夹，单击“保存”按钮。2.3第3题解答1.新建文档（DWG格式）设置图形界限：240X200；（格式—图形界限或limits）第2步：单击“绘图”工具栏中的“椭圆”按钮，在制图区单击指定椭圆轴端点，托动鼠标确定长轴的方向，在命令行中输入“100”，按回车确定另一个端点，继续输入“30”单位，按回车确定另一轴的长度。第3步：选择“绘图”菜单中“点”子菜单中的“定数等分”命令，选择椭圆，在命令行中输入“8”，设定等分线段数目。第4步：单击“绘图”工具栏中“直线”按钮，捕捉椭圆上边中点为第一点，捕捉椭圆左下节点为第二点，如图2.3-a所示，捕捉椭圆右下节点为第三点，在命令行中输入“C”，回车确定，闭合直线命令，绘制出三角形如图2.3-b所示。图2.3-a图2.3-b第5步：单击“绘图”工具栏中“圆”按钮，在命令行中输入“3P”，设定3点画圆，捕捉三角形任意边的中点为圆上第一点，捕捉三角形另一边的中点为圆上第二点，捕捉三角形最后1边的中点为圆上第三点，完成绘制，如图2.3-c所示。第6步：选择“文件”菜单中的“保存”命令，打开“图形另存为”对话框。设置文件名为“KSCAD2-3.DWG”，选择文件的保存位置为考生文件夹，单击“保存”按钮。2.4第4题解答1.新建文档（DWG格式）设置图形界限：420X297；（格式—图形界限或limits）2.单击“绘图”工具栏中“圆环”按钮，在命令行中输入“80”，回车确定圆环内径，继续输入“100”，回车确定圆环外径，在制图区单击指定的中心点，完成绘制圆环，如图2.4-a所示。3.单击“绘图”工具栏中“多线段”按钮，捕捉圆环左边端点为起点，在命令行中输入“W”设置线宽，设置线宽起点为“10”，回车确定，设置线宽端点为“10”，回车确定，捕捉圆心为下一点，继续输入“W”，回车确定设置线宽命令，设置线宽起点为“20”，回车确定，线宽端点为“0”，回车确定，捕捉圆环右边端点为下一点，右击“确定”按钮，完成绘制，如图2.4-b所示。4.单击“绘图”工具栏中“圆”按钮，捕捉原来的箭头线中点为为圆心点，在命令行中输入“25”按回车键绘制一个圆，如图2.4-c所示。图2。4-b图2。4-c5.选择“文件”菜单中的“保存”命令，打开“图形另存为”对话框。设置文件名为“KSCAD2-4.DWG”，选择文件的保存位置为考生文件夹，单击“保存”按钮。2.5第5题解答1.新建文档（DWG格式）设置图形界限：200X200；（格式—图形界限或limits）2.单击“绘图”工具栏中“正多边形”按钮，在命令行中输入“7”单位，回车确定，继续输入“E”，回车确定，指定边长命令，在制图区单击指定边的第一端点，在命令行中输入“20”，回车确定绘制出正七边形，如图2.5-a所示。再逆时针旋转30度...
