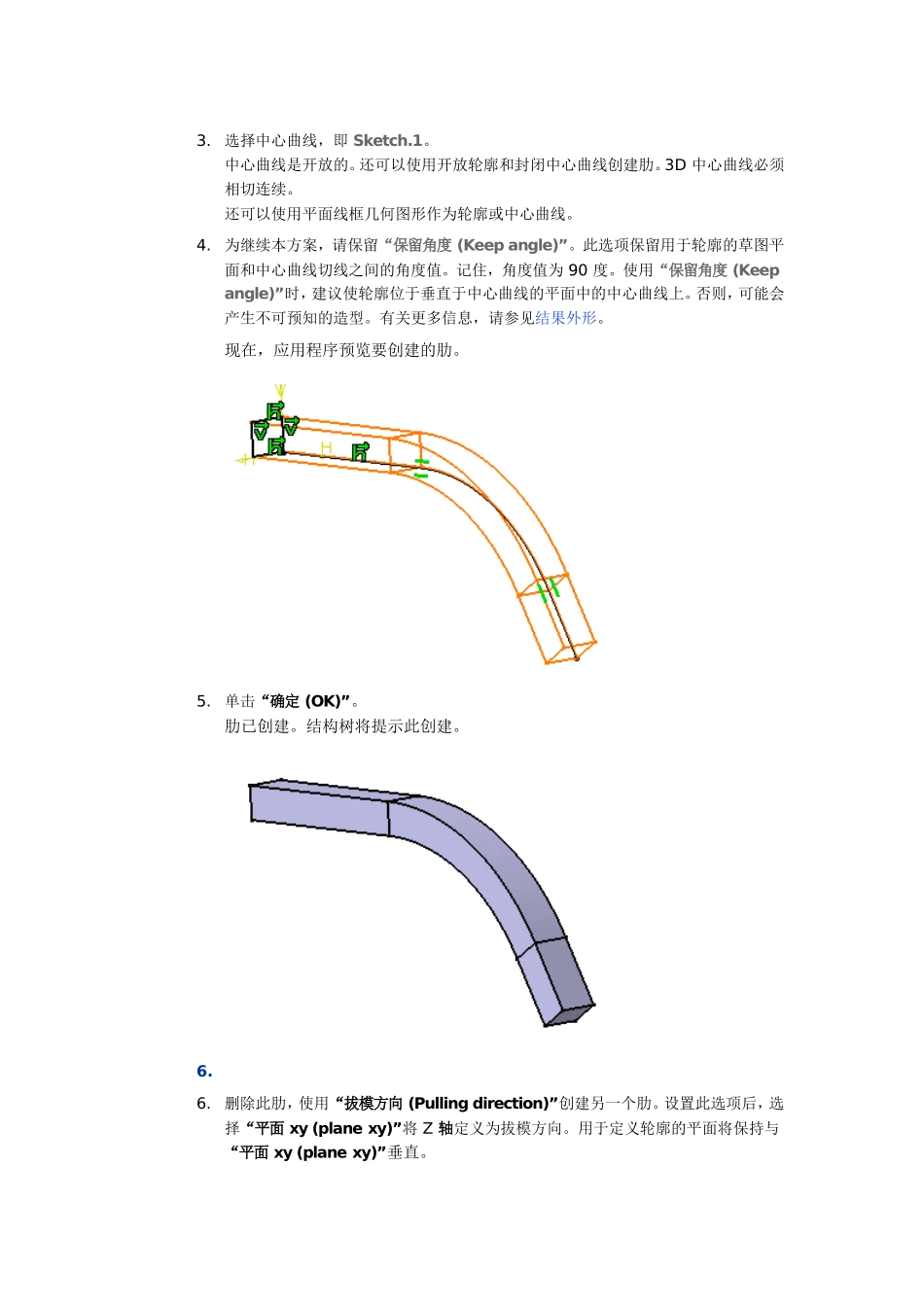

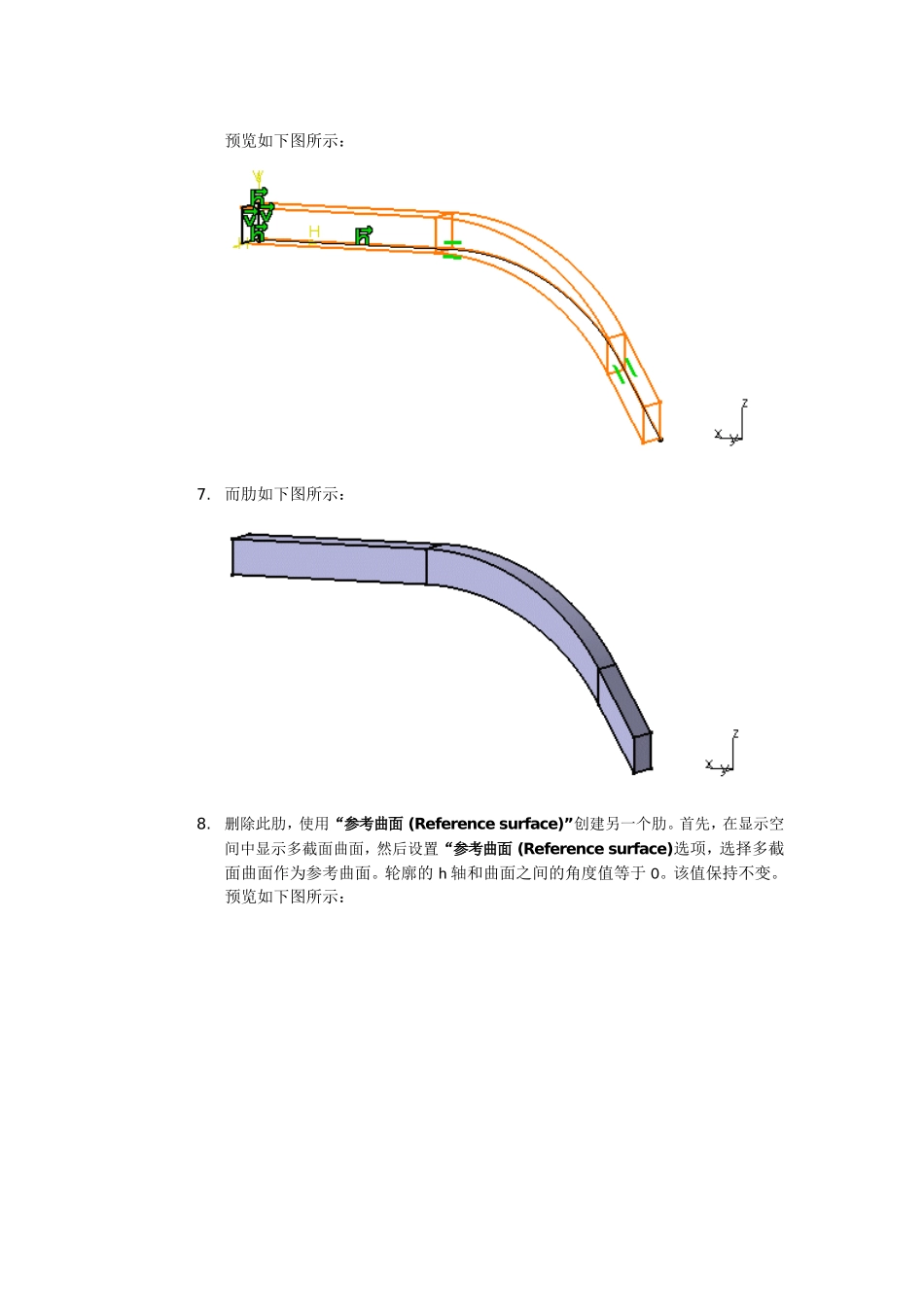

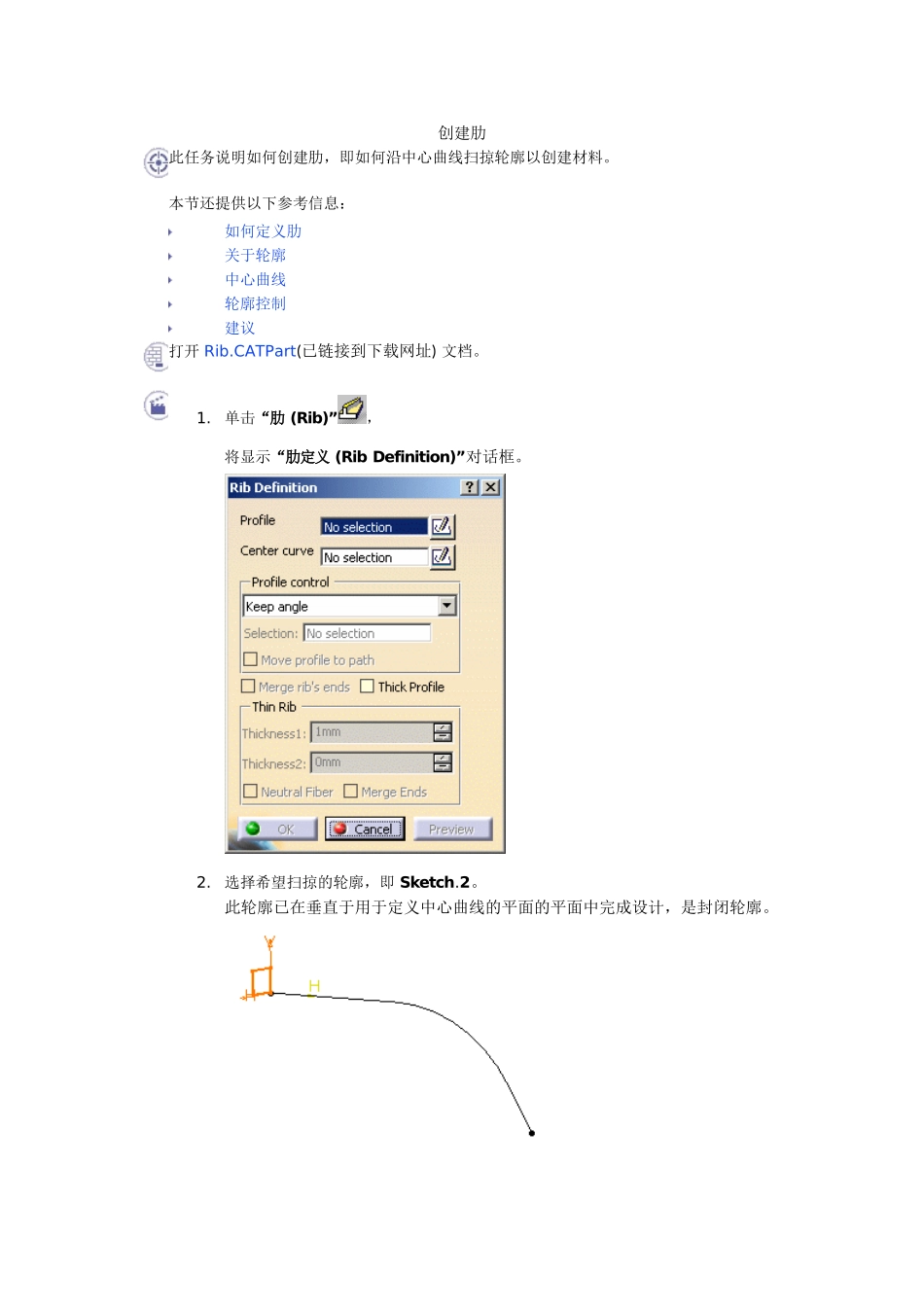

创建肋此任务说明如何创建肋，即如何沿中心曲线扫掠轮廓以创建材料。本节还提供以下参考信息：如何定义肋关于轮廓中心曲线轮廓控制建议打开Rib.CATPart(已链接到下载网址)文档。1.单击“肋(Rib)”，将显示“肋定义(RibDefinition)”对话框。2.选择希望扫掠的轮廓，即Sketch.2。此轮廓已在垂直于用于定义中心曲线的平面的平面中完成设计，是封闭轮廓。3.选择中心曲线，即Sketch.1。中心曲线是开放的。还可以使用开放轮廓和封闭中心曲线创建肋。3D中心曲线必须相切连续。还可以使用平面线框几何图形作为轮廓或中心曲线。4.为继续本方案，请保留“保留角度(Keepangle)”。此选项保留用于轮廓的草图平面和中心曲线切线之间的角度值。记住，角度值为90度。使用“保留角度(Keepangle)”时，建议使轮廓位于垂直于中心曲线的平面中的中心曲线上。否则，可能会产生不可预知的造型。有关更多信息，请参见结果外形。现在，应用程序预览要创建的肋。5.单击“确定(OK)”。肋已创建。结构树将提示此创建。6.6.删除此肋，使用“拔模方向(Pullingdirection)”创建另一个肋。设置此选项后，选择“平面xy(planexy)”将Z轴定义为拔模方向。用于定义轮廓的平面将保持与“平面xy(planexy)”垂直。预览如下图所示：7.而肋如下图所示：8.删除此肋，使用“参考曲面(Referencesurface)”创建另一个肋。首先，在显示空间中显示多截面曲面，然后设置“参考曲面(Referencesurface)选项，选择多截面曲面作为参考曲面。轮廓的h轴和曲面之间的角度值等于0。该值保持不变。预览如下图所示：9.而肋如下图所示：10.细长实体8.选中“厚轮廓(ThickProfile)”选项以向Sketch.2的两侧添加厚度。新选项随即可用：9.输入2mm作为“厚度1(Thickness1)”的值，5mm作为“厚度2(Thickness2)”的值，然后预览结果。材料被添加到轮廓的每一侧。10.10.若要在轮廓的两侧等量添加材料，请选中“中性边界(Neutralfiber)”并预览结果。现在，为“厚度1(Thickness1)”定义的厚度(2mm)均匀分布：轮廓的每一侧均增加了1mm的厚度。11.单击“确定(OK)”创建肋。肋如下图所示：12.如何定义肋要定义肋，需要具备中心曲线、平面轮廓，还可能需要提供参考元素或拔模方向。可以按以下方式组合不同的元素：封闭轮廓开放轮廓开放中心曲线（现有材料）(“厚轮廓(ThickProfile)”选项，无现有材料）(“厚轮廓(ThickProfile)”选项，存在现有材料）封闭平面中心曲线(“厚轮廓(ThickProfile)”选项，无现有材料）封闭3D中心曲线(“厚轮廓(ThickProfile)”选项）关于轮廓在某些情况下，可以定义是需要整个草图还是仅需要其子元素。有关更多信息，请参考使用草图的子元素。单击图标可打开草图编辑器。然后可以编辑轮廓。完成修改后，只需退出草图编辑器。随后“肋定义(RibDefinition)”对话框将重新出现，从而使您您完成设计。若在启动“肋(Rib)”命令之前尚未定义轮廓，只需单击图标访问草图编辑器，然后绘制所需的轮廓。也可以使用“轮廓(Profile)”字段提供的以下任一创建上下文命令来创建轮廓：创建草图(CreateSketch)：选择任意平面后启动“草图编辑器(Sketcher)”，并按照《草图编辑器用户指南》中介绍的方法绘制所需轮廓的草图。创建接合(CreateJoin)：接合曲面或曲线。请参见接合曲面或曲线。创建提取(CreateExtract)：从非连接子元素生成单独的元素。请参见提取几何图形。如果创建以上任一元素，应用程序将在字段前面显示相应的图标。单击此图标即可编辑元素。如果已选择在混合设计环境中工作，则通过上面提到的上下文命令，随时创建几何元素并聚集到基于草图的特征中。假设现有材料可以修剪肋，您将可以使用开放轮廓。有关更多信息，请参考修剪肋或开槽。还可以从包括多个轮廓的草图中创建肋。这些轮廓必须是封闭的且不能相交。例如，使用由两个同心圆组成的草图可以很容易地获得一条管道：轮廓结果中心曲线在使用中心曲线前，应记住以下规则：3D中心曲线必须相切连续。若中心曲线是平面的，则可以相切不连续。中心曲线不能由多个几何元素组成。轮廓控制可以选择下列选项之一来控制轮廓位置：保留角度：保留用于轮廓的草图平面和中心曲线切线之间...
