MultiFields软件包功能介绍VIP免费

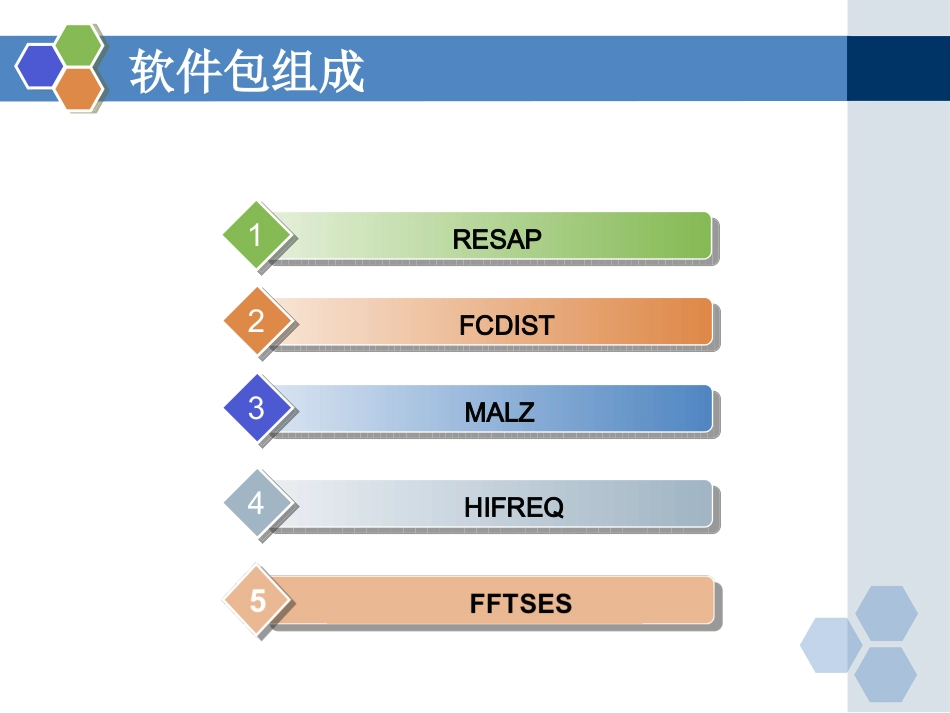

LOGOMultiFields软件包组成、功能及应用北京加华赛时电力安全技术有限公司（SESChina）2014.3软件包组成RESAP1FCDIST2MALZ3HIFREQ45个功能模块的基本功能RESAP：土壤电阻率分析。测量得到的土壤电阻率获取电气等效土壤模型。FCDIST:故障电流分流计算。精确计算入地电流以及架空地线的分流。MALZ：接地系统安全性分析。评估指标包括接地系统接地电阻、接触电压、跨步电压、地表电位和金属GPR等。HIFREQ：频域电磁场分析，计算受激导体电流电位分布，空气和土壤中的电磁场，电磁干扰等计算。FFTSES:多频信号傅立叶变换工具。1MultiFields软件包功能.1、电力电站、变电站、油气站场的接地系统设计、改造和安全性能评估。步骤涉及土壤结构的获取、故障电流分流计算和接地系统安全性能评估。2、雷击、开关暂态以及其它暂态分析。如雷击输电线路杆塔时对临近金属设施的影响，以及空间电磁场和雷电流分布。3、电磁环境评估。如变电站站内电磁环境，受激导体在空间任意点的电场、磁场分布。4、公用走廊电磁干扰分析与防护。高压交流输电线路、电气化铁路等对邻近金属设施（如管道、铁路和通信线路）的交流干扰。MultiFields软件包功能展示第一部分接地系统性能综合评估土壤电阻率测量对角线“a”WENNER四极法测量接地系统建议测量间距土壤电阻率测量间距极短间距：0.1米,0.2米，0.3米，0.5米，0.7米短间距：1米，2米，3米，5米，7米中间距：10米，20米，30米，50米，70米长间距：100米，200米，300米，500米，700米土壤结构的反演示例（RESAP）测量间距（m）土壤视在电阻率（ohm-m）12.8823.9434.2453.86103.92154.37204.69305504.89754.831004.771504.782004.832504.853004.74土壤结构的反演示例（RESAP）10-210-1100101102103Inter-ElectrodeSpacing(meters)100101102ApparentResistivity(Ohm-meters)LEGENDMeasuredDataComputedResultsCurveSoilModelMeasurementMethod..:WennerRMSerror...........:2.494%LayerResistivityThicknessNumber(Ohm-m)(Meters)==================================AirInfiniteInfinite22.1861040.8156807318.339190.339626943.2655156.83828755.90384919.4921864.701084Infinite/XY公制对数和RESAP<0826-1>LeftRightCentralIDSe1SiSe2C1P1C2P2土壤结构的模拟任意形区域任意形区域半球形区域半球形区域柱形区域柱形区域垂直分层垂直分层水平分层水平分层TopCentral...BottomISe1SiSe2C1P1C2P2分块土壤分块土壤故障电流分流系数计算(FCDIST)故障电流分流系数计算示例结果015304560SectionNumber01000200030004000SectionCurrentMagnitude(Amps)LEGEND:Bus/Line1.单终端图形RunID:FAULT(TUT1)Term.:GREENBAY接地系统安全性评估（MALZ）-基于SESCAD建模-62.5-12.537.5XAXIS(METERS)-62.5-12.537.5YAXIS(METERS)TouchVoltageMagn.(Volts)[Wors]//GPR[ID:TONGREN@f=50.0000Hz]标量电势接触电压球形内最大值LEGENDMaximumValue:371.058MinimumValue:0.479371.06334.00296.94259.88222.83185.77148.71111.6574.5937.54雷击暂态分析第二部分雷击暂态分析软件工程应用模块：HIFREQ&FFTSES自动化软件工具：AutoTransient雷击暂态分析雷电暂态分析流程变电站、建筑物内电磁环境（HIFREQ）第三部分电磁环境软件工程应用模块：HIFREQ建模工具：SESCAD变电站、建筑物内电磁环境（HIFREQ）可以解决任意电磁场问题，提供暂态和稳态问题的精确解决方案，频率范围可在0到几千兆赫兹可用于分析埋设和地上载流导体网络可以计算空气和土壤中的电场和磁场，以及导体和土壤的电势和导体中的电流分布可以进行雷击等暂态分析可以用于共用走廊的电磁干扰分析(电磁场法)公用走廊电磁干扰研究第四部分公用走廊电磁干扰研究软件工程应用模块：HIFREQ建模工具：SESCAD公用走廊电磁干扰分析（HIFREQ）单步计算电力输电线路，电气化铁路等对管道、铁路、通信线路的电磁干扰。同时考虑感应、传导和电容干扰。基于SESCAD建模工具建模。公用走廊电磁干扰分析（HIFREQ）MultiFields内部含有的主要软件工具SESCADGRServerGRSplitsGraRepAutoTransientTransposITSESBatchAmpacitySESGSESESConverterSoilModelManagerSESsystemViewer基于雷电风险评估项目建议增加SESShield-3DSESShield-3D是一个功能强大的软件包，可用于复杂3D环境下雷击屏蔽保护系统的分析和设计，模型中可包括输电线路、变电站设施和建筑物等。SESShield-3D可将任意的金属结构作为屏蔽系统（如屏蔽线和避雷针等）。支持多种分析方法：滚球法(RSM)、保护角法(PAM)、电几何模型方法(Eriksson-EGM)、标准搜集体积方法（CVMS）、网络法（MM）。雷击屏蔽分析雷击屏蔽分析结果雷击风险分析LOGO
