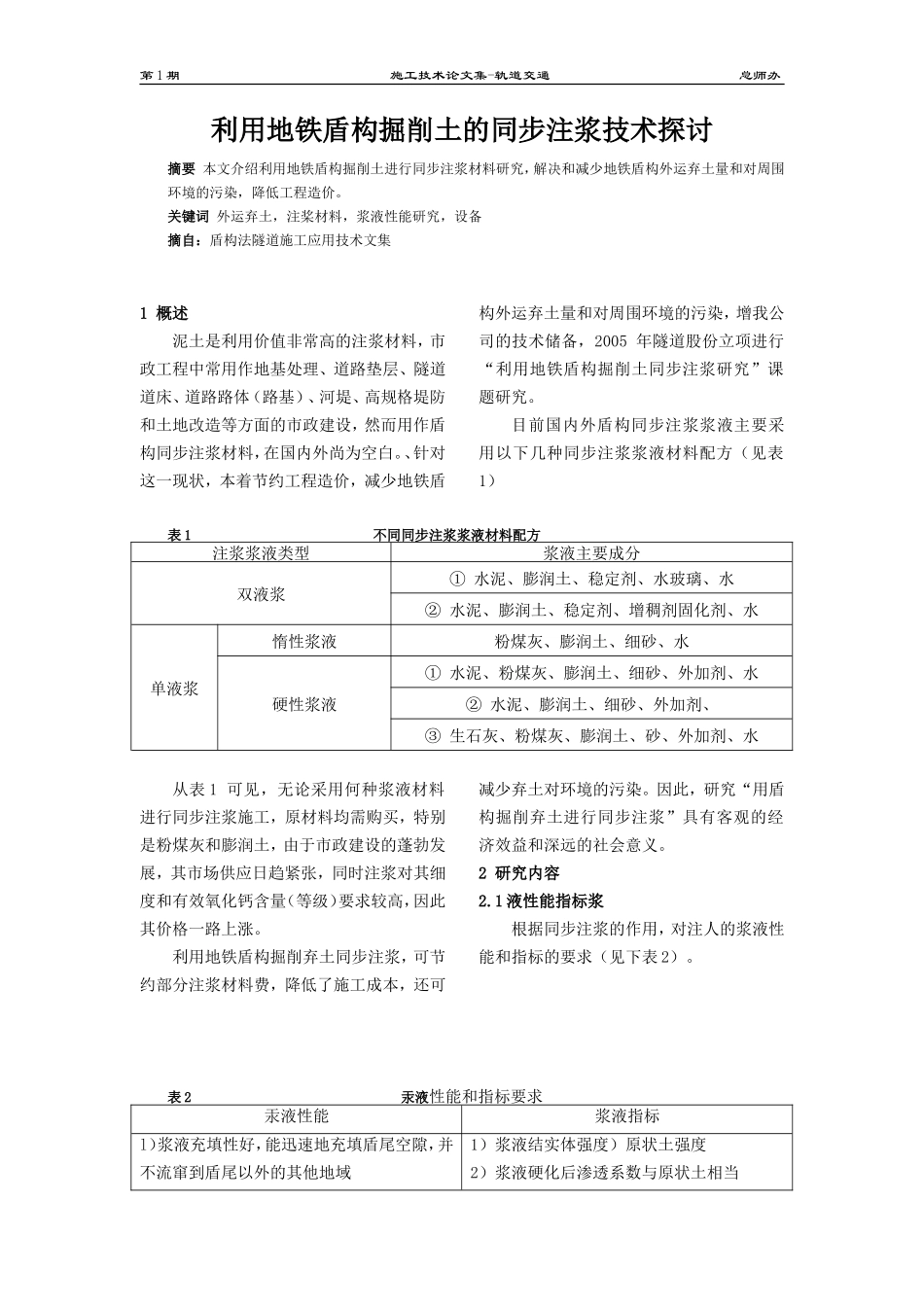

第1期施工技术论文集-轨道交通总师办利用地铁盾构掘削土的同步注浆技术探讨摘要本文介绍利用地铁盾构掘削土进行同步注浆材料研究，解决和减少地铁盾构外运弃土量和对周围环境的污染，降低工程造价。关键词外运弃土，注桨材料，浆液性能研究，设备摘自：盾构法隧道施工应用技术文集1概述泥土是利用价值非常高的注浆材料，市政工程中常用作地基处理、道路垫层、隧道道床、道路路体（路基）、河堤、高规格堤防和土地改造等方面的市政建设，然而用作盾构同步注浆材料，在国内外尚为空白。、针对这一现状，本着节约工程造价，减少地铁盾构外运弃土量和对周围环境的污染，增我公司的技术储备，2005年隧道股份立项进行“利用地铁盾构掘削土同步注浆研究”课题研究。目前国内外盾构同步注浆浆液主要采用以下几种同步注浆浆液材料配方（见表1）表1不同同步注浆浆液材料配方注浆浆液类型浆液主要成分双液浆①水泥、膨润土、稳定剂、水玻璃、水②水泥、膨润土、稳定剂、增稠剂固化剂、水单液浆惰性浆液粉煤灰、膨润土、细砂、水硬性浆液①水泥、粉煤灰、膨润土、细砂、外加剂、水②水泥、膨润土、细砂、外加剂、③生石灰、粉煤灰、膨润土、砂、外加剂、水从表1可见，无论采用何种浆液材料进行同步注浆施工，原材料均需购买，特别是粉煤灰和膨润土，由于市政建设的蓬勃发展，其市场供应日趋紧张，同时注浆对其细度和有效氧化钙含量（等级）要求较高，因此其价格一路上涨。利用地铁盾构掘削弃土同步注浆，可节约部分注浆材料费，降低了施工成本，还可减少弃土对环境的污染。因此，研究“用盾构掘削弃土进行同步注浆”具有客观的经济效益和深远的社会意义。2研究内容2.1液性能指标浆根据同步注浆的作用，对注人的浆液性能和指标的要求（见下表2）。表2汞液性能和指标要求汞液性能浆液指标l）浆液充填性好，能迅速地充填盾尾空隙，并不流窜到盾尾以外的其他地域1）浆液结实体强度）原状土强度2）浆液硬化后渗透系数与原状土相当第1期施工技术论文集-轨道交通总师办2）浆液流动性好、离析少3）浆液注人时应具备不受地下水稀释的特性4）浆液材料分离少，以便能长距离压送5）原材料无公害、价格便宜3）浆液结实体具有抗展动液化能力4）新拌浆液稠度值控制在10.5～12.0cm5）浆液泌水率≤15mL/0.5MPa/7.5min6）浆液比重控制在1.7左右7）浆液初凝值控制≥24h本课题研究的浆液材料来源于盾构施工弃土，因此根据原状土的黏附性、受扰动后原有的强度遭到破坏等情况，须以提高土体拌浆分散能力、提高浆液结实体强度等为目的，进行注浆浆液配合比试验。（1）同步主浆浆液结实提抗压强度指标的设计根据我公司以往在上海盾构施工实例，主要穿越土层为黏土、淤泥质黏土、粉土、黏质黏土、黏质粉土和粉砂等（表3）。表3上海地铁盾构主要穿越地层地质报告层号②l②2②3-l②-2③2③3④⑤1土层名称褐黄色粉质黏土灰黄色淤泥质黏土灰色黏质分土灰色砂质粉土灰色黏质粉土灰色淤泥质粉质黏土灰色淤泥质黏土灰色黏土平均抗压强度／kPa9254546033353739表3显示，土层的平均抗压强度为33～92kPa，因此浆液结实体的早期强度达到100kPa即对控制管片的稳定起到一定的作用。（2）减弱掘削土黏滞性浆液搅拌均匀、无结块，对浆液的性能指标和结实体强度的提高至关重要。由于黏土的黏滞性和附着力强的特性，本项研究目的是提高利用盾构掘削土，比较机械搅拌、机械搅拌与化学作用相结合的情况下黏土浆液的状况1）不同水量与1500g黏土搅拌稀释对浆液稠度值影响（见下表4）。表4不不同含水量对浆液稠度值影响浆液含水率／%394952.5565962.5666972.5黏土浆液稠度值／cm2.55.26.88.29.110.611.513.114.5黏土浆液稠度值／cm2.86.17.89.911.213.215.0——注：黏土和黏质粉土原有的含水量为39%第1期施工技术论文集-轨道交通总师办搅拌时灰色淤泥质黏土存在较黏稠、黏附于搅拌叶片、浆液中有块状物的现象，需增加水量并在搅拌间隙人工铲除搅拌叶片黏附土，与黏土浆液相比黏质粉土浆液以上特征性表现略好。2）同一含水量浆液，减黏剂对稠度值的影响用1500g黏土与200g水混合，测试在不同外加减黏剂掺量下的浆液稠度值的变化规律，确定减黏剂的...
