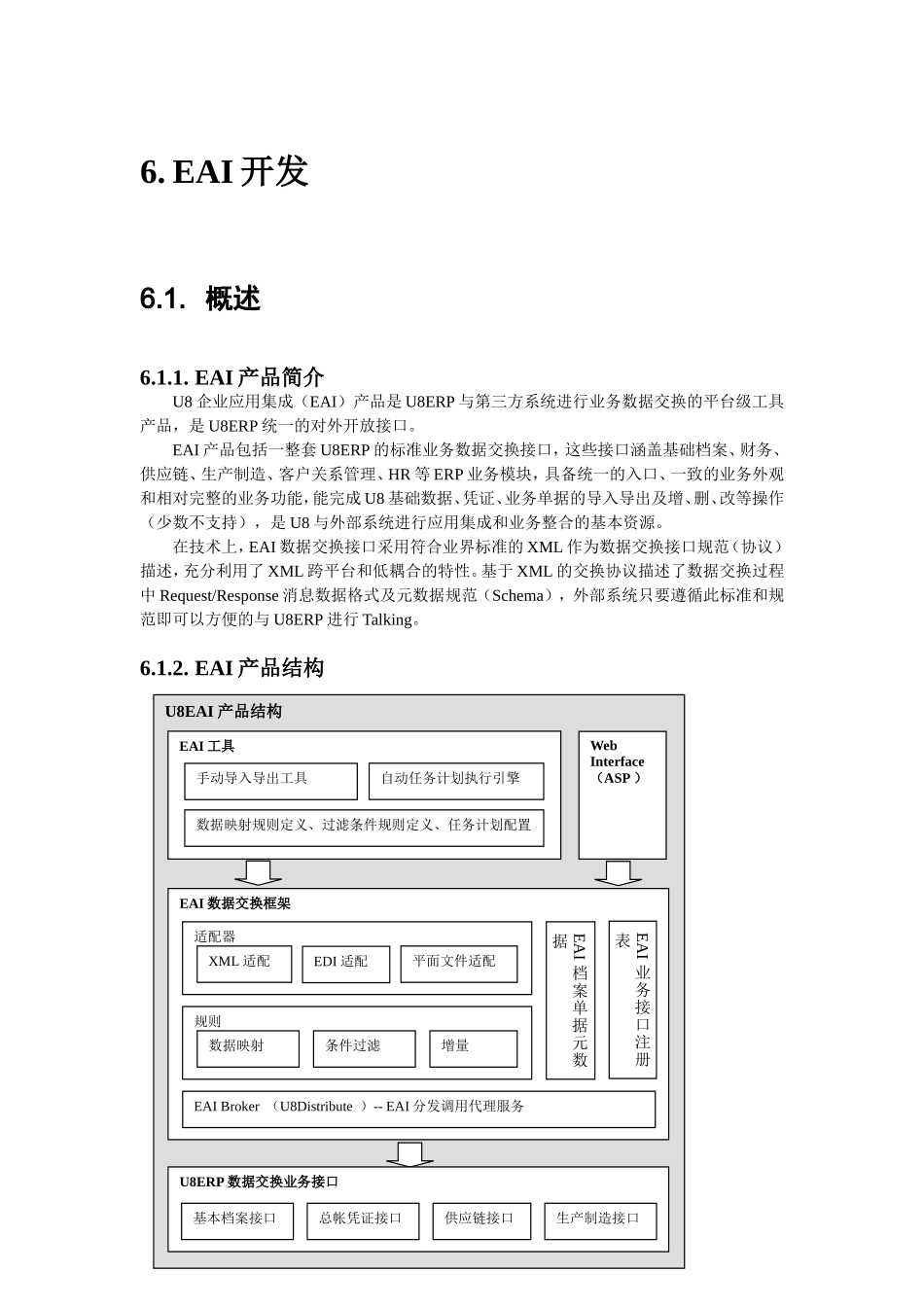

6.EAI开发6.1.概述6.1.1.EAI产品简介U8企业应用集成（EAI）产品是U8ERP与第三方系统进行业务数据交换的平台级工具产品，是U8ERP统一的对外开放接口。EAI产品包括一整套U8ERP的标准业务数据交换接口，这些接口涵盖基础档案、财务、供应链、生产制造、客户关系管理、HR等ERP业务模块，具备统一的入口、一致的业务外观和相对完整的业务功能，能完成U8基础数据、凭证、业务单据的导入导出及增、删、改等操作（少数不支持），是U8与外部系统进行应用集成和业务整合的基本资源。在技术上，EAI数据交换接口采用符合业界标准的XML作为数据交换接口规范（协议）描述，充分利用了XML跨平台和低耦合的特性。基于XML的交换协议描述了数据交换过程中Request/Response消息数据格式及元数据规范（Schema），外部系统只要遵循此标准和规范即可以方便的与U8ERP进行Talking。6.1.2.EAI产品结构U8EAI产品结构WebInterface（ASP）EAI工具手动导入导出工具数据映射规则定义、过滤条件规则定义、任务计划配置自动任务计划执行引擎EAI数据交换框架EAIBroker（U8Distribute）--EAI分发调用代理服务规则数据映射条件过滤增量适配器XML适配EDI适配平面文件适配EAI档案单据元数据EAI业务接口注册表U8ERP数据交换业务接口基本档案接口总帐凭证接口供应链接口生产制造接口U8企业应用集成（EAI）产品结构自下而上分为三层：数据交换基本资源层、EAI数据交换框架层、EAI工具层。6.1.2.1.数据交换基本资源层即U8ERP基础数据交换接口层，这一层包含U8ERP各业务模块所提供的以业务数据实体（档案、单据、凭证等）导入导出为核心任务的基础业务接口，涵盖了U8ERP的核心业务功能点。这些业务接口通过EAI数据交换框架层对外开放并公布，为外部系统访问U8提供了最基础的功能支持。这些原始业务接口属于U8内部功能，只能通过EAI数据交换接口统一访问，外界不能直接使用。6.1.2.2.EAI数据交换框架层EAI数据交换框架层统一封装了底层的U8ERP的数据交换业务接口；对外公布了U8的所有数据交换服务；为外部系统访问U8提供了统一的访问途径和一致的调用入口（Broker/Proxy）。其中，通过一套标准的档案和单据元数据模板（Schema），提供了U8的业务数据接口外观，描述了数据交换的应用协议（交换格式、上下文），为外部系统访问U8提供了详细完整的接口规范。另外，通过EAI业务接口注册表，对外提供可用的U8ERP数据交换服务目录，为数据交换服务的查找、发现提供集中统一的资源库，为U8内部的数据交换基础服务的开发、部署、发布、注销提供全生命期管理机制。EAI数据交换框架层还包括为解决系统之间数据格式差异而提供的各种数据格式适配器（XML适配器、EDI适配器、平面文件适配器等）；以及为系统之间业务数据翻译转换提供的数据映射规则（比如：基本档案的编码映射）；为剪裁和适配导出数据提供的条件约束规则等机制。EAI数据交换框架还提供了运行时统一服务访问接口--EAIBroker（U8Distribute组件），该接口为外部系统访问U8提供了统一的入口和一致接口外观（Facade）。该接口提供本地调用和远程（Internet）调用两种方式，是使用EAI进行系统集成开发的核心接口。6.1.2.3.EAI工具层EAI工具层包括一组EAI配置工具和一套基于EAI数据交换框架的缺省的客户端导入导出工具。EAI配置工具主要包括U8账套连接（登录）配置、外部系统与U8账套对应关系配置，以及各种规则定义（数据映射规则定义、过滤条件规则定义），定时自动任务执行引擎的任务计划配置等。EAI导入导出工具是基于EAI数据交换框架开发的，提供给最终用户使用的轻量级工具，具备简单易用的特点。它同时也作为基于EAI数据交换框架进行二次开发的一个典型范例。此工具分为手动导入导出和自动定时任务导入导出两种，其中自动定时任务需要使用配置工具进行任务计划设定。6.2.EAI二次开发模式6.2.1直接使用EAI导入导出工具在开始菜单中选择用友ERP-U8企业应用集成(EAI)企业应用集成，登录企业应用集成主界面。在这里可以将U8数据以标准XML文件的形式导出或将标准XML数据文件导入U8系统。二次开发程序员只需编写一个工具将标准XML数据文件进行适当转换写入外部系统或取出外部...
