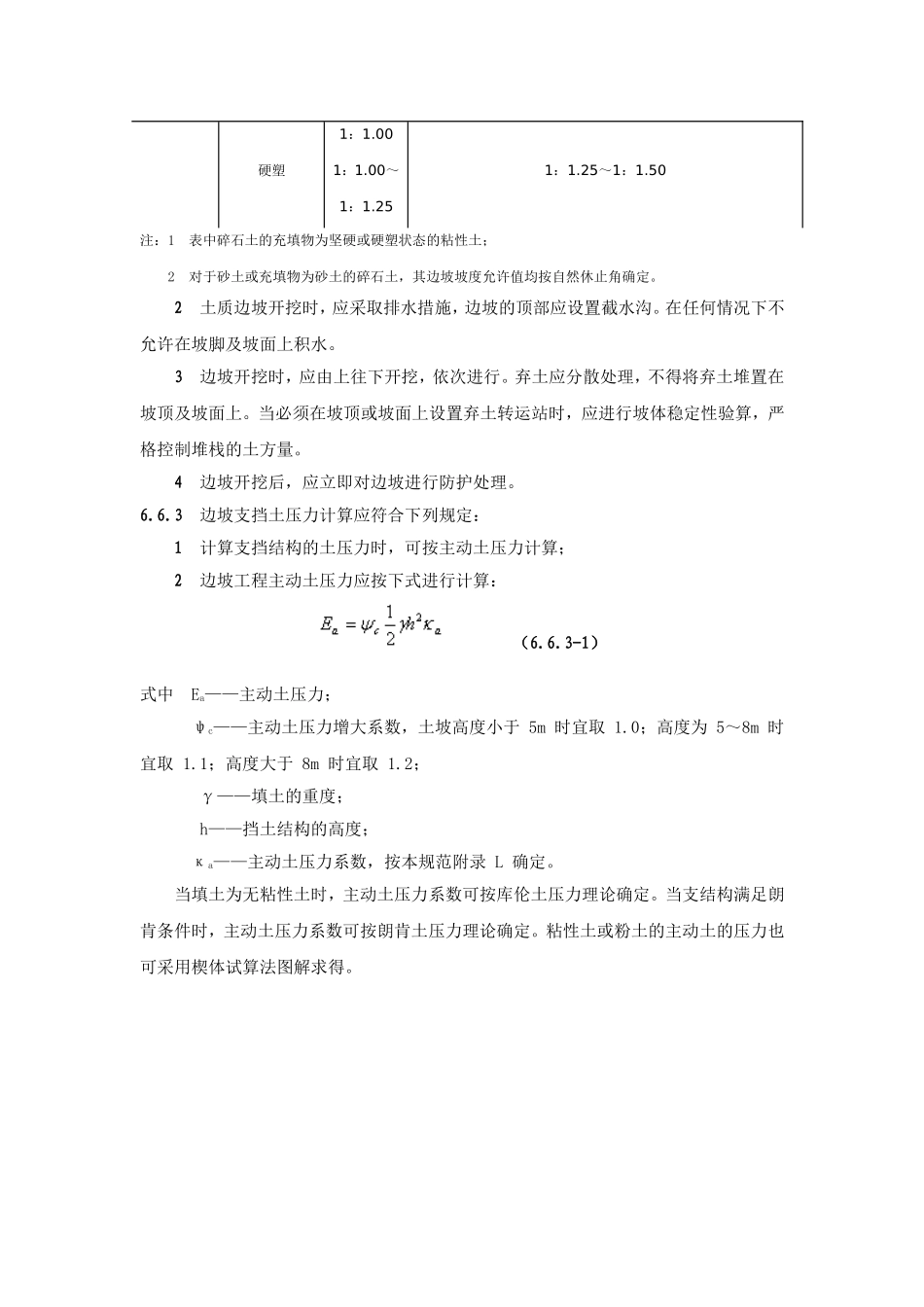

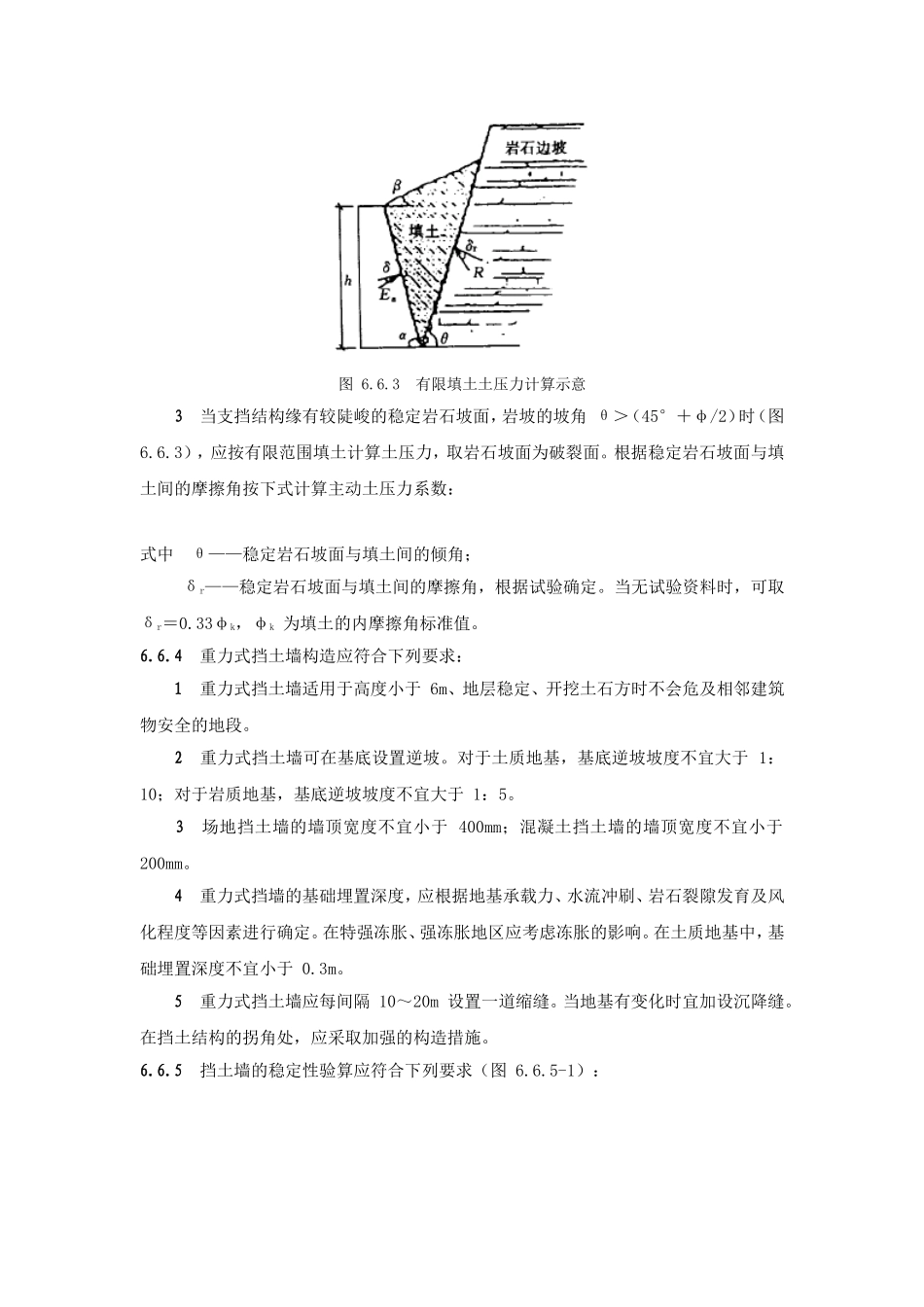

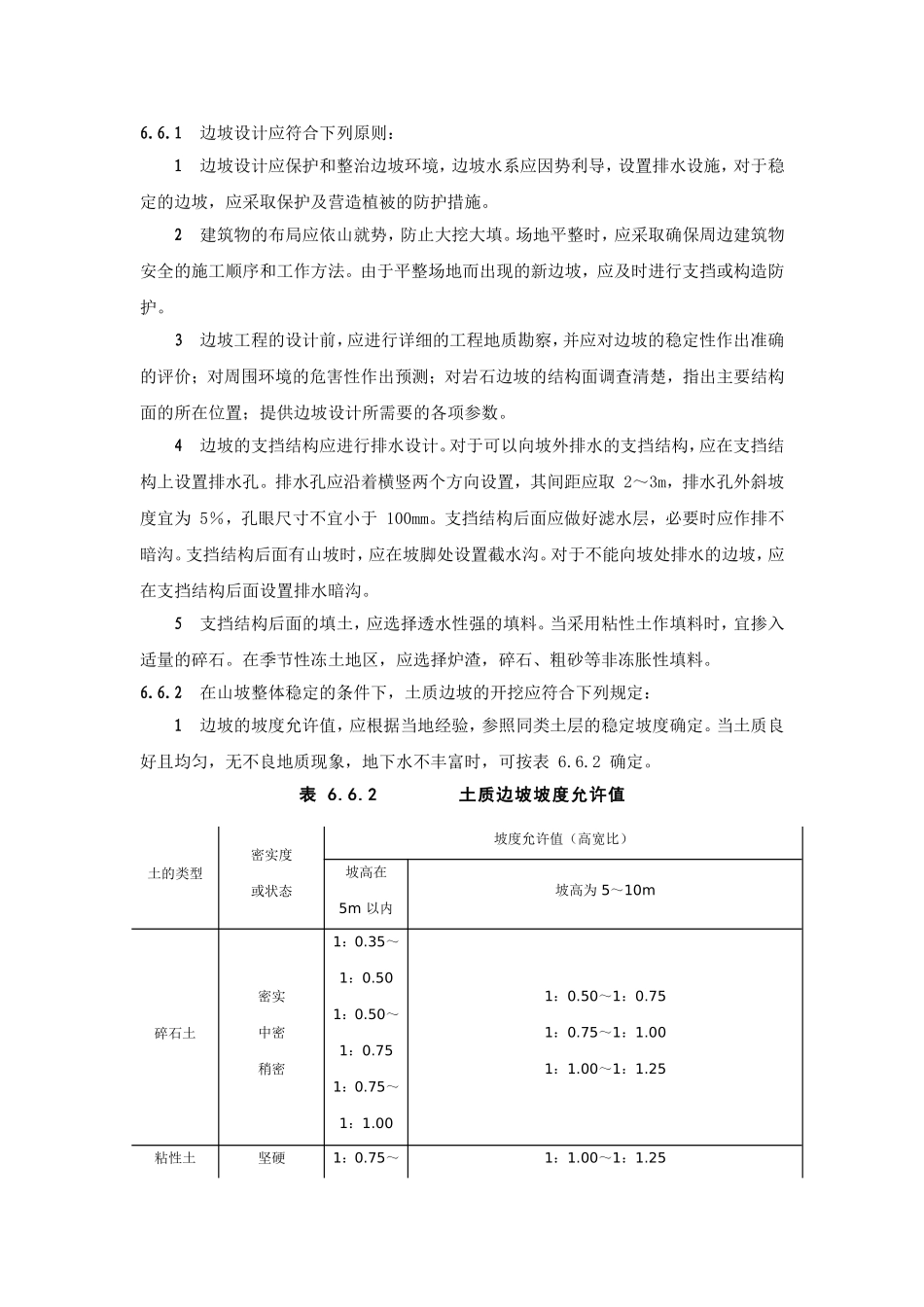

6.6.1边坡设计应符合下列原则：1边坡设计应保护和整治边坡环境，边坡水系应因势利导，设置排水设施，对于稳定的边坡，应采取保护及营造植被的防护措施。2建筑物的布局应依山就势，防止大挖大填。场地平整时，应采取确保周边建筑物安全的施工顺序和工作方法。由于平整场地而出现的新边坡，应及时进行支挡或构造防护。3边坡工程的设计前，应进行详细的工程地质勘察，并应对边坡的稳定性作出准确的评价；对周围环境的危害性作出预测；对岩石边坡的结构面调查清楚，指出主要结构面的所在位置；提供边坡设计所需要的各项参数。4边坡的支挡结构应进行排水设计。对于可以向坡外排水的支挡结构，应在支挡结构上设置排水孔。排水孔应沿着横竖两个方向设置，其间距应取2～3m，排水孔外斜坡度宜为5％，孔眼尺寸不宜小于100mm。支挡结构后面应做好滤水层，必要时应作排不暗沟。支挡结构后面有山坡时，应在坡脚处设置截水沟。对于不能向坡处排水的边坡，应在支挡结构后面设置排水暗沟。5支挡结构后面的填土，应选择透水性强的填料。当采用粘性土作填料时，宜掺入适量的碎石。在季节性冻土地区，应选择炉渣，碎石、粗砂等非冻胀性填料。6.6.2在山坡整体稳定的条件下，土质边坡的开挖应符合下列规定：1边坡的坡度允许值，应根据当地经验，参照同类土层的稳定坡度确定。当土质良好且均匀，无不良地质现象，地下水不丰富时，可按表6.6.2确定。表6.6.2土质边坡坡度允许值土的类型密实度或状态坡度允许值（高宽比）坡高在5m以内坡高为5～10m碎石土密实中密稍密1：0.35～1：0.501：0.50～1：0.751：0.75～1：1.001：0.50～1：0.751：0.75～1：1.001：1.00～1：1.25粘性土坚硬1：0.75～1：1.00～1：1.25硬塑1：1.001：1.00～1：1.251：1.25～1：1.50注：1表中碎石土的充填物为坚硬或硬塑状态的粘性土；2对于砂土或充填物为砂土的碎石土，其边坡坡度允许值均按自然休止角确定。2土质边坡开挖时，应采取排水措施，边坡的顶部应设置截水沟。在任何情况下不允许在坡脚及坡面上积水。3边坡开挖时，应由上往下开挖，依次进行。弃土应分散处理，不得将弃土堆置在坡顶及坡面上。当必须在坡顶或坡面上设置弃土转运站时，应进行坡体稳定性验算，严格控制堆栈的土方量。4边坡开挖后，应立即对边坡进行防护处理。6.6.3边坡支挡土压力计算应符合下列规定：1计算支挡结构的土压力时，可按主动土压力计算；2边坡工程主动土压力应按下式进行计算：（6.6.3-1）式中Ea——主动土压力；ψc——主动土压力增大系数，土坡高度小于5m时宜取1.0；高度为5～8m时宜取1.1；高度大于8m时宜取1.2；γ——填土的重度；h——挡土结构的高度；κa——主动土压力系数，按本规范附录L确定。当填土为无粘性土时，主动土压力系数可按库伦土压力理论确定。当支结构满足朗肯条件时，主动土压力系数可按朗肯土压力理论确定。粘性土或粉土的主动土的压力也可采用楔体试算法图解求得。图6.6.3有限填土土压力计算示意3当支挡结构缘有较陡峻的稳定岩石坡面，岩坡的坡角θ＞（45°＋φ/2）时（图6.6.3），应按有限范围填土计算土压力，取岩石坡面为破裂面。根据稳定岩石坡面与填土间的摩擦角按下式计算主动土压力系数：式中θ——稳定岩石坡面与填土间的倾角；δr——稳定岩石坡面与填土间的摩擦角，根据试验确定。当无试验资料时，可取δr＝0.33φk，φk为填土的内摩擦角标准值。6.6.4重力式挡土墙构造应符合下列要求：1重力式挡土墙适用于高度小于6m、地层稳定、开挖土石方时不会危及相邻建筑物安全的地段。2重力式挡土墙可在基底设置逆坡。对于土质地基，基底逆坡坡度不宜大于1：10；对于岩质地基，基底逆坡坡度不宜大于1：5。3场地挡土墙的墙顶宽度不宜小于400mm；混凝土挡土墙的墙顶宽度不宜小于200mm。4重力式挡墙的基础埋置深度，应根据地基承载力、水流冲刷、岩石裂隙发育及风化程度等因素进行确定。在特强冻胀、强冻胀地区应考虑冻胀的影响。在土质地基中，基础埋置深度不宜小于0.3m。5重力式挡土墙应每间隔10～20m设置一道缩缝。当地基有变化时宜加设沉降缝。在挡土结构的拐角处，应采取加强的构造措施。6.6.5挡土墙的稳定性验算应符合下列要求（图6.6.5-1）：图6.6.5-1有限填土土压力计算示意
