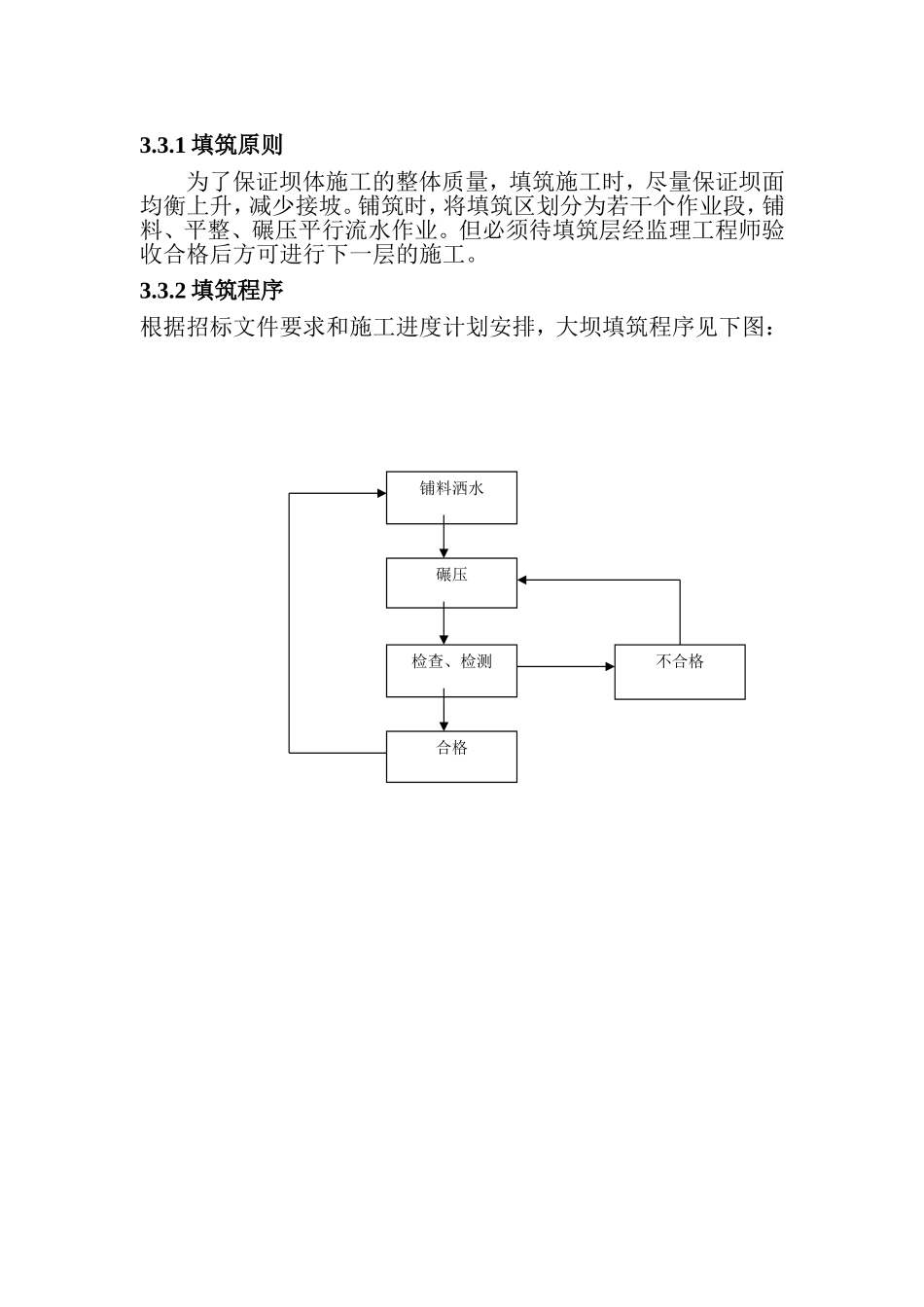

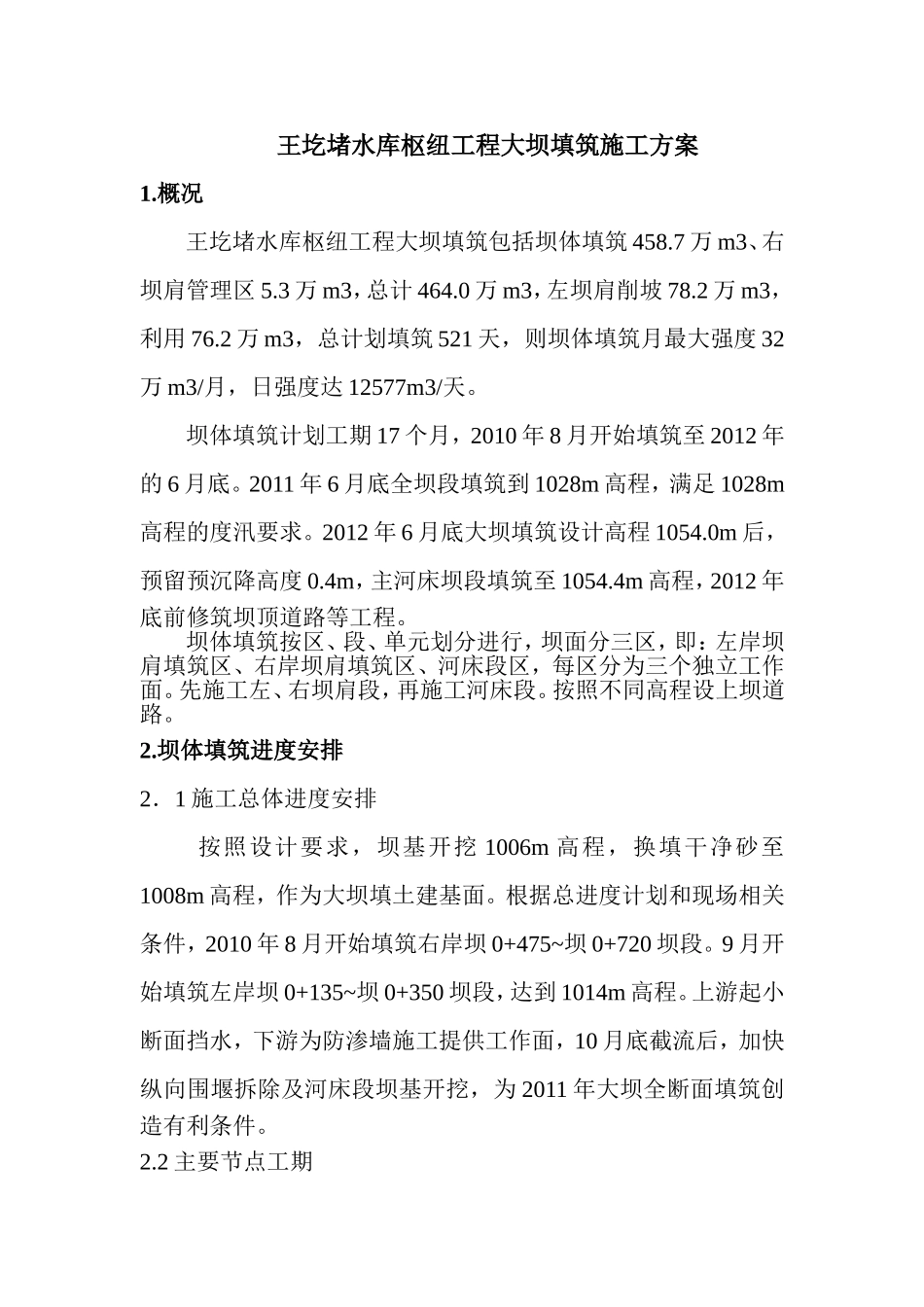

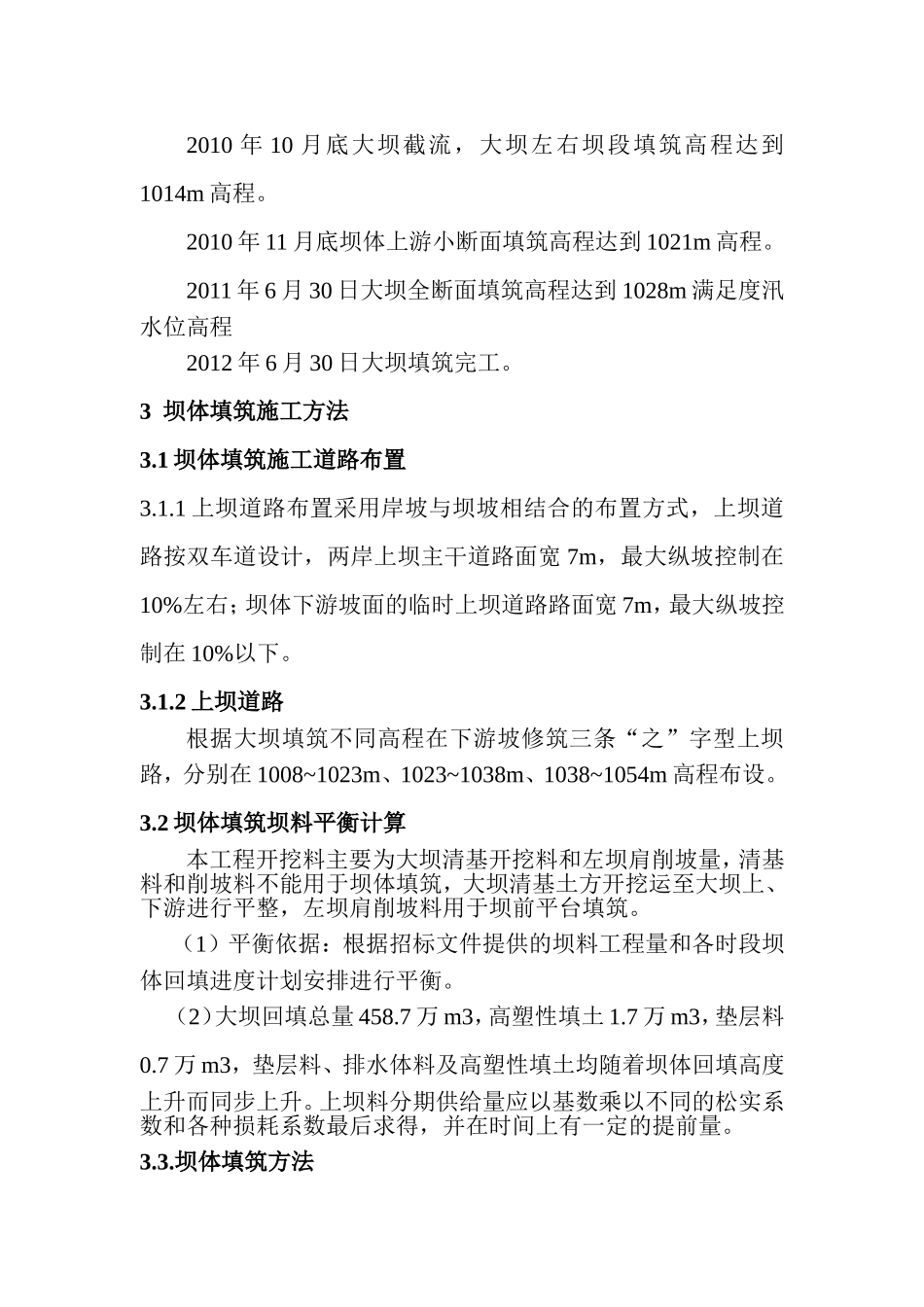

王圪堵水库枢纽工程大坝填筑施工方案1.概况王圪堵水库枢纽工程大坝填筑包括坝体填筑458.7万m3、右坝肩管理区5.3万m3，总计464.0万m3，左坝肩削坡78.2万m3，利用76.2万m3，总计划填筑521天，则坝体填筑月最大强度32万m3/月，日强度达12577m3/天。坝体填筑计划工期17个月，2010年8月开始填筑至2012年的6月底。2011年6月底全坝段填筑到1028m高程，满足1028m高程的度汛要求。2012年6月底大坝填筑设计高程1054.0m后，预留预沉降高度0.4m，主河床坝段填筑至1054.4m高程，2012年底前修筑坝顶道路等工程。坝体填筑按区、段、单元划分进行，坝面分三区，即：左岸坝肩填筑区、右岸坝肩填筑区、河床段区，每区分为三个独立工作面。先施工左、右坝肩段，再施工河床段。按照不同高程设上坝道路。2.坝体填筑进度安排2．1施工总体进度安排按照设计要求，坝基开挖1006m高程，换填干净砂至1008m高程，作为大坝填土建基面。根据总进度计划和现场相关条件，2010年8月开始填筑右岸坝0+475~坝0+720坝段。9月开始填筑左岸坝0+135~坝0+350坝段，达到1014m高程。上游起小断面挡水，下游为防渗墙施工提供工作面，10月底截流后，加快纵向围堰拆除及河床段坝基开挖，为2011年大坝全断面填筑创造有利条件。2.2主要节点工期2010年10月底大坝截流，大坝左右坝段填筑高程达到1014m高程。2010年11月底坝体上游小断面填筑高程达到1021m高程。2011年6月30日大坝全断面填筑高程达到1028m满足度汛水位高程2012年6月30日大坝填筑完工。3坝体填筑施工方法3.1坝体填筑施工道路布置3.1.1上坝道路布置采用岸坡与坝坡相结合的布置方式，上坝道路按双车道设计，两岸上坝主干道路面宽7m，最大纵坡控制在10%左右；坝体下游坡面的临时上坝道路路面宽7m，最大纵坡控制在10%以下。3.1.2上坝道路根据大坝填筑不同高程在下游坡修筑三条“之”字型上坝路，分别在1008~1023m、1023~1038m、1038~1054m高程布设。3.2坝体填筑坝料平衡计算本工程开挖料主要为大坝清基开挖料和左坝肩削坡量，清基料和削坡料不能用于坝体填筑，大坝清基土方开挖运至大坝上、下游进行平整，左坝肩削坡料用于坝前平台填筑。（1）平衡依据：根据招标文件提供的坝料工程量和各时段坝体回填进度计划安排进行平衡。（2）大坝回填总量458.7万m3，高塑性填土1.7万m3，垫层料0.7万m3，垫层料、排水体料及高塑性填土均随着坝体回填高度上升而同步上升。上坝料分期供给量应以基数乘以不同的松实系数和各种损耗系数最后求得，并在时间上有一定的提前量。3.3.坝体填筑方法3.3.1填筑原则为了保证坝体施工的整体质量，填筑施工时，尽量保证坝面均衡上升，减少接坡。铺筑时，将填筑区划分为若干个作业段，铺料、平整、碾压平行流水作业。但必须待填筑层经监理工程师验收合格后方可进行下一层的施工。3.3.2填筑程序根据招标文件要求和施工进度计划安排，大坝填筑程序见下图：铺料洒水碾压检查、检测合格不合格3.3.3填筑工艺流程清理填筑面，去除杂物测放填筑边界线坝料运输至铺料区进占法摊铺推土机平料，人工拣杂物，测厚度20t凸块振动碾实土料现场取样检测合格刨毛、洒水转序NY首层铺土前建基面压实处理，干燥处理或洒水刨毛，探井钻孔等孔穴填塞正常铺土前结合面及结坡接缝洒水刨毛（圬工面刷泥浆）3.3.4.主要施工方法坝体施工坝体土料采用挖掘机或装载机在土料制备场装料20t自卸汽车运输至作业面，进占法卸料，220推土机摊铺、整平。人工用测钎控制层厚，水准仪测平，人工整理边界，拣除杂物和大土块。20t凸块振动碾压实，碾压方向与坝轴线平行，错距法碾压，碾迹重叠宽度不小于20cm，严格掌握碾压遍数，防止漏压欠压，严禁横压。3.3.5碾压试验根据设计要求，试验室进行了室内及现场生产性碾压试验，确定了最优施工参数（铺土厚度、碾压机具、及碾压方法、碾压遍数、含水量、压实土的控制干密度等）及相应的铺筑工艺（挖、装运、卸料等）。具体碾压参数如下（1）碾压机具坝体填筑选用YZ-20T凸块振动碾压实；垫层料填筑以及边角地带采用平板振动夯夯实。（2）铺料厚度坝料铺筑厚度45cm。(3)碾压遍数：碾压遍数为单趟8遍，碾压速度：2～2.25km/h(4)控制干密度：填筑土料最大干...
