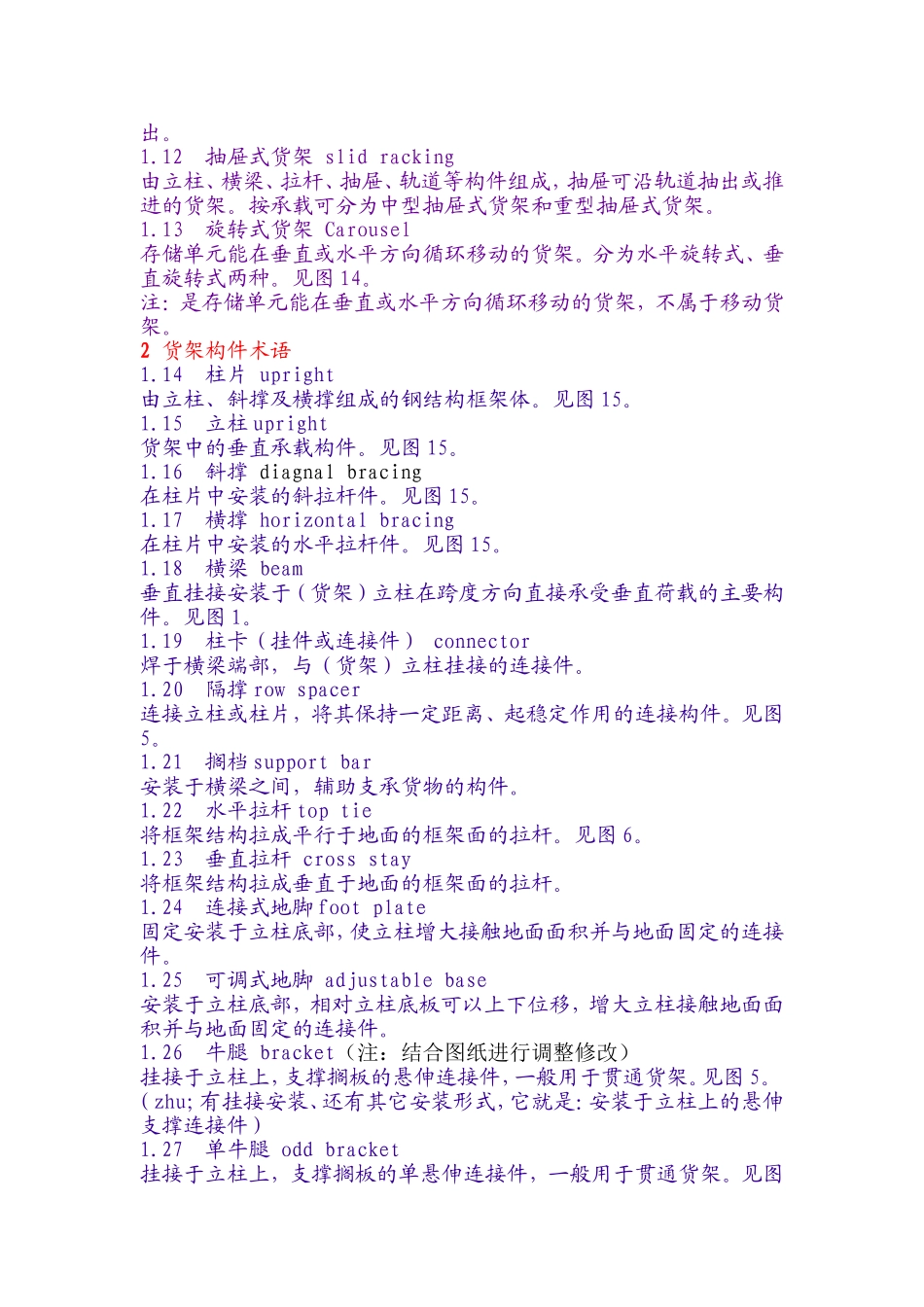

仓储货架术语1货架类别术语1.1托盘式货架palletracking由柱片、横梁等构件组成,也称货位式货架或横梁式货架,主要用于存放托盘式装载单元。见图1。1.2搁板货架dutyracking1.3具有层板的货架。货物存放在层板上。层板有钢层板和木层板两种。轻型搁板货架lightdutyracking由立柱、层板等构件组成,单元货架通常每层承载不大于150kg,总承载一般不大于2000kg。见图2。中型搁板货架mediumdutyracking由立柱、横梁(或中托、顶托)、层板等构件组成,单元货架通常每层承载大于150~500kg,总承载一般不大于5000kg。见图3。重型搁板货架heavydutyracking由立柱、横梁、层板等构件组成,单元货架通常每层承载大于500~1500kg。见图4。1.4贯通式货架drive-inracking由立柱、悬撑、支撑梁、拉杆、顶梁等构件组成。特点是等空间内储存装载单元货位数多,工作方式是叉车直接驶入通道进行存取作业的货架系统。又称驶入式货架。见图5。1.5悬臂式货架cantileverracking由立柱(或柱片)、悬臂、拉杆、底座等构件组成,用于储存长形物料的货架。见图6。1.6重力式货架livepalletracking一种密集存储单元物品的货架系统。在货架每层的通道上,都安装有一定坡度的、带有轨道的导轨,入库的单元物品在重力的作用下,由入库端流向出库端。1.7压入式货架push-backracking把装有装载单元的小车,从出入口沿轨道依次压入货架后部;取货时在重力的作用下,小车沿轨道下滑,再依次取出装载单元。也称后推式货架。货物存取方式:先进后出。见图8。1.8移动式货架mobileracking可在轨道上移动的货架。见图9。1.9阁楼式货架MezzanineFloors由立柱、横梁、钢层板、楼面梁、楼面板、护栏、楼梯等构件组成的多层储存货物的货架。见图10。1.10平台式货架mezzaninefloor由立柱、主梁、次梁、楼面板、护栏、楼梯、滑梯、上下货推拉门等构件组成的多层储存货物的货架。1.11流利式货架rollingracking由立柱、横梁、侧梁、流利条、分隔板(杆)等构件组成,小型周转箱、零件盒、纸箱等靠自重沿流利条下滑的货架。货物存取方式:先进先出。1.12抽屉式货架slidracking由立柱、横梁、拉杆、抽屉、轨道等构件组成,抽屉可沿轨道抽出或推进的货架。按承载可分为中型抽屉式货架和重型抽屉式货架。1.13旋转式货架Carousel存储单元能在垂直或水平方向循环移动的货架。分为水平旋转式、垂直旋转式两种。见图14。注:是存储单元能在垂直或水平方向循环移动的货架,不属于移动货架。2货架构件术语1.14柱片upright由立柱、斜撑及横撑组成的钢结构框架体。见图15。1.15立柱upright货架中的垂直承载构件。见图15。1.16斜撑diagnalbracing在柱片中安装的斜拉杆件。见图15。1.17横撑horizontalbracing在柱片中安装的水平拉杆件。见图15。1.18横梁beam垂直挂接安装于(货架)立柱在跨度方向直接承受垂直荷载的主要构件。见图1。1.19柱卡(挂件或连接件)connector焊于横梁端部,与(货架)立柱挂接的连接件。1.20隔撑rowspacer连接立柱或柱片,将其保持一定距离、起稳定作用的连接构件。见图5。1.21搁档supportbar安装于横梁之间,辅助支承货物的构件。1.22水平拉杆toptie将框架结构拉成平行于地面的框架面的拉杆。见图6。1.23垂直拉杆crossstay将框架结构拉成垂直于地面的框架面的拉杆。1.24连接式地脚footplate固定安装于立柱底部,使立柱增大接触地面面积并与地面固定的连接件。1.25可调式地脚adjustablebase安装于立柱底部,相对立柱底板可以上下位移,增大立柱接触地面面积并与地面固定的连接件。1.26牛腿bracket(注:结合图纸进行调整修改)挂接于立柱上,支撑搁板的悬伸连接件,一般用于贯通货架。见图5。(zhu;有挂接安装、还有其它安装形式,它就是:安装于立柱上的悬伸支撑连接件)1.27单牛腿oddbracket挂接于立柱上,支撑搁板的单悬伸连接件,一般用于贯通货架。见图5。1.28双牛腿evenbracket挂接于立柱上,支撑搁板的双悬伸连接件,一般用于贯通货架。见图5。1.29牛腿梁bracketbeam沿进货通道方向,分层挂接在柱片上,形成通道两侧放置托盘的梁。见图5。1.30层板shelf安装于横梁或托架上,放置货物用的板形构件。通常分钢制、木制两...
