玻璃钢防腐施工工艺VIP专享VIP免费

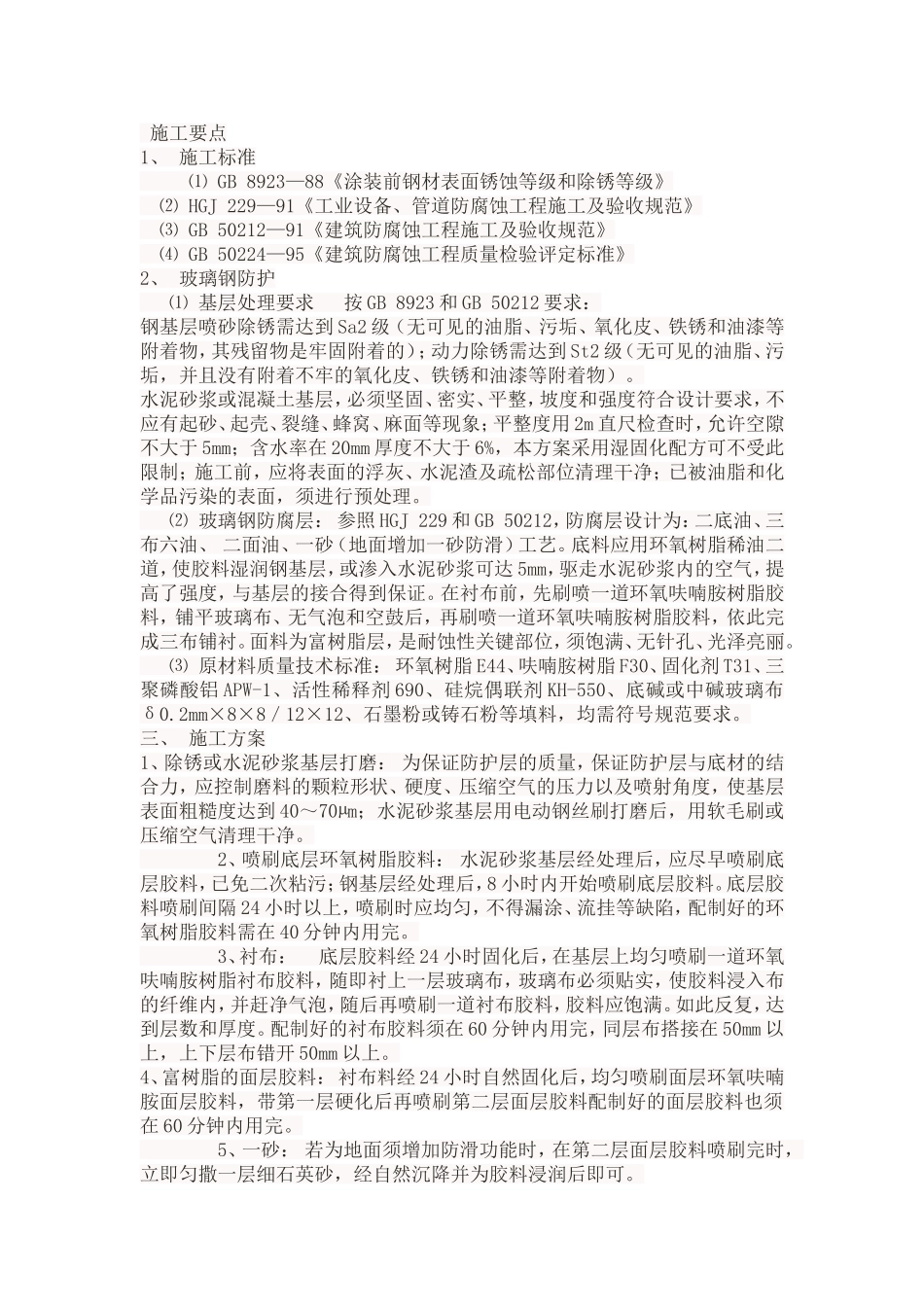

施工要点1、施工标准⑴GB8923—88《涂装前钢材表面锈蚀等级和除锈等级》⑵HGJ229—91《工业设备、管道防腐蚀工程施工及验收规范》⑶GB50212—91《建筑防腐蚀工程施工及验收规范》⑷GB50224—95《建筑防腐蚀工程质量检验评定标准》2、玻璃钢防护⑴基层处理要求按GB8923和GB50212要求：钢基层喷砂除锈需达到Sa2级（无可见的油脂、污垢、氧化皮、铁锈和油漆等附着物，其残留物是牢固附着的）；动力除锈需达到St2级（无可见的油脂、污垢，并且没有附着不牢的氧化皮、铁锈和油漆等附着物）。水泥砂浆或混凝土基层，必须坚固、密实、平整，坡度和强度符合设计要求，不应有起砂、起壳、裂缝、蜂窝、麻面等现象；平整度用2m直尺检查时，允许空隙不大于5mm；含水率在20mm厚度不大于6%，本方案采用湿固化配方可不受此限制；施工前，应将表面的浮灰、水泥渣及疏松部位清理干净；已被油脂和化学品污染的表面，须进行预处理。⑵玻璃钢防腐层：参照HGJ229和GB50212，防腐层设计为：二底油、三布六油、二面油、一砂（地面增加一砂防滑）工艺。底料应用环氧树脂稀油二道，使胶料湿润钢基层，或渗入水泥砂浆可达5mm，驱走水泥砂浆内的空气，提高了强度，与基层的接合得到保证。在衬布前，先刷喷一道环氧呋喃胺树脂胶料，铺平玻璃布、无气泡和空鼓后，再刷喷一道环氧呋喃胺树脂胶料，依此完成三布铺衬。面料为富树脂层，是耐蚀性关键部位，须饱满、无针孔、光泽亮丽。⑶原材料质量技术标准：环氧树脂E44、呋喃胺树脂F30、固化剂T31、三聚磷酸铝APW-1、活性稀释剂690、硅烷偶联剂KH-550、底碱或中碱玻璃布δ0.2mm×8×8／12×12、石墨粉或铸石粉等填料，均需符号规范要求。三、施工方案1、除锈或水泥砂浆基层打磨：为保证防护层的质量，保证防护层与底材的结合力，应控制磨料的颗粒形状、硬度、压缩空气的压力以及喷射角度，使基层表面粗糙度达到40～70µm；水泥砂浆基层用电动钢丝刷打磨后，用软毛刷或压缩空气清理干净。2、喷刷底层环氧树脂胶料：水泥砂浆基层经处理后，应尽早喷刷底层胶料，已免二次粘污；钢基层经处理后，8小时内开始喷刷底层胶料。底层胶料喷刷间隔24小时以上，喷刷时应均匀，不得漏涂、流挂等缺陷，配制好的环氧树脂胶料需在40分钟内用完。3、衬布：底层胶料经24小时固化后，在基层上均匀喷刷一道环氧呋喃胺树脂衬布胶料，随即衬上一层玻璃布，玻璃布必须贴实，使胶料浸入布的纤维内，并赶净气泡，随后再喷刷一道衬布胶料，胶料应饱满。如此反复，达到层数和厚度。配制好的衬布胶料须在60分钟内用完，同层布搭接在50mm以上，上下层布错开50mm以上。4、富树脂的面层胶料：衬布料经24小时自然固化后，均匀喷刷面层环氧呋喃胺面层胶料，带第一层硬化后再喷刷第二层面层胶料配制好的面层胶料也须在60分钟内用完。5、一砂：若为地面须增加防滑功能时，在第二层面层胶料喷刷完时，立即匀撒一层细石英砂，经自然沉降并为胶料浸润后即可。四、胶料配合比略五、质量验收与核验保证项目：对工程质量有决定性影响的检验项目。基本项目：对工程质量有重要影响的检验项目。允许偏差项目：可满足工程安全和使用功能的检验项目。1、水泥砂浆或混凝土基层处理⑴保证项目：水泥砂浆或混凝土基层的强度试验报告，应符合设计和施工规范要求。⑵基本项目：水泥砂浆与垫层应结合牢固，无明显裂缝、起砂、起壳现象，阴阳角应符合《施工规范》的规定。混凝土基层应密实平整，不得有明显的蜂窝和麻面。⑶允许偏差项目：基层表面平整度用2m直尺检查，允许偏差不大于5mm，最大偏差可为6mm；坡度允许偏差为坡长的±0.2%，但最大偏差值不得大于30mm。2、钢基层处理⑴保证项目：表面处理等级应符合设计要求。⑵基本项目：表面无可见的油脂和污垢，没有附着不牢的氧化皮、铁锈和油漆等附着物3、衬玻璃钢⑴保证项目：材料应符合《施工规范》的品质要求。底层、衬布、面层胶料的配合比应符合规定。施工过程中及施工完毕后的养护应符合《施工规范》的规定。⑵基本项目：外观质量无纤维露出，树脂固化完全，无针孔、气泡、皱折、起壳、脱层先为合格；并且胶料饱满、表面平整、色泽均匀才为优良。玻璃布的规格和层数...
