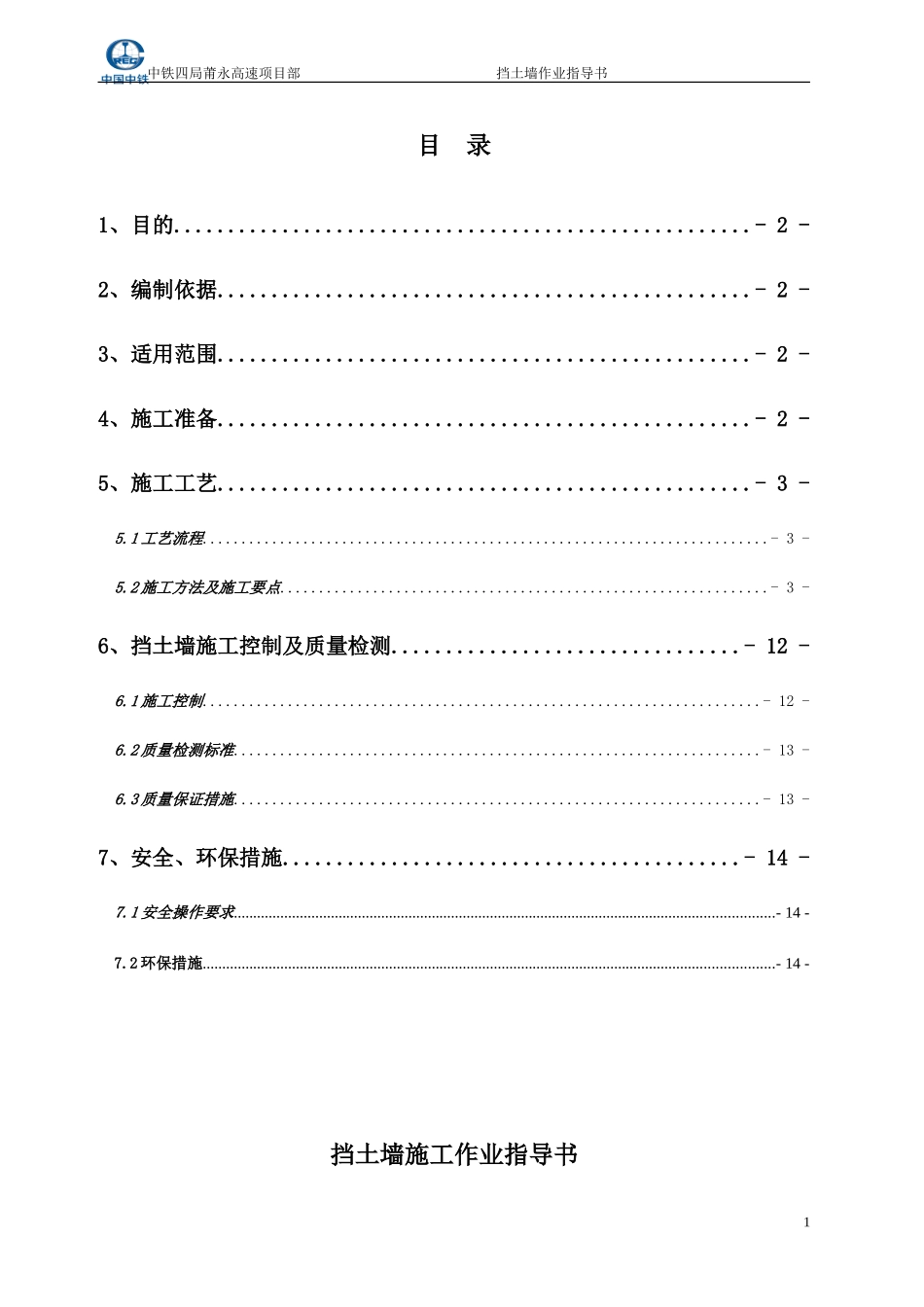

中铁四局莆永高速项目部挡土墙作业指导书目录1、目的.....................................................-2-2、编制依据.................................................-2-3、适用范围.................................................-2-4、施工准备.................................................-2-5、施工工艺.................................................-3-5.1工艺流程.........................................................................-3-5.2施工方法及施工要点...............................................................-3-6、挡土墙施工控制及质量检测................................-12-6.1施工控制........................................................................-12-6.2质量检测标准....................................................................-13-6.3质量保证措施....................................................................-13-7、安全、环保措施..........................................-14-7.1安全操作要求...........................................................................................................................................-14-7.2环保措施...................................................................................................................................................-14-挡土墙施工作业指导书1中铁四局莆永高速项目部挡土墙施工作业指导书1、目的明确路基挡土墙施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范路基挡土墙施工。2、编制依据（1）《公路工程技术标准》（JTGB01-2003）（2）《公路路基施工技术规范》（JTJF10-2006）（3）《公路工程施工安全技术规程》（JTJ076-95）（4）福建省莆永高速公路仙游至永春泉州段A2标施工图3、适用范围适用于莆永高速公路A2标挡土墙施工。4、施工准备4.1材料要求砌筑挡土墙所用石料分为片石、块石、片石混凝土3种，石料应是结构密实、石质均匀、不易风化、无裂缝的硬质石料，石料强度等级一般不小于MU40。砂浆所用的水泥、砂、水的质量应符合有关规范的要求，按规定的配合比施工。反滤层可选用砂砾石等具有反滤作用的粗颗粒透水性材料。4.2施工技术要求4.2.1一般原则：当挡土墙高度≦8米时，采用M7.5水泥砂浆片块石，其比例为片石占70%，块石占30%；当挡土墙高度﹥8米且≦15米时，采用C15片石混凝土；挡土墙高度﹥15米时，采用C20片石混凝土。4.2.2为了防止挡土墙因地基不均匀沉降、温度变化或采用不同基础引起挡土墙裂缝而破坏，需设置变形缝（沉降缝和伸缩缝一般宽度为2～3cm）。4.2.3为保证变形缝的作用，两种接缝均须整齐垂直、上下贯通，并且缝两侧砌体表面需要平整，不能搭接，必要时缝两侧的石料须修凿。接缝中需要填塞防水材料（如沥青麻絮），可贴置在接缝处已砌墙段的端面，也可在砌筑后再填塞，但均需沿墙壁内、外、顶三边塞满、挤紧，填塞深度均不得小于15cm，以满足防水要求。4.3施工人员及机具4.3.1技术人员熟悉施工图纸、技术规范，掌握挡土墙施工检验标准。4.3.2施工前对施工人员进行培训及技术交底。4.3.3特种机械操作人员要持证上岗。2中铁四局莆永高速项目部挡土墙作业指导书4.3.4做好施工设备机况性能检查。4.3.5设立施工标示牌、安全警示牌。5、施工工艺5.1工艺流程测量放样→基坑开挖→基底处理→基础砌筑→墙身砌筑→砌体养生→墙背回填。5.2施工方法及施工要点5.2.1测量放样①按设计图纸放样出挡墙基础底宽位置。②墙背原地面开挖成台阶状③若发现实地墙趾地面线与设计横断面有较大出入，应及时反馈设计部门处理。④当挡土墙位于平曲线范围内时，在施工过程中应注意放样精度，使墙面顺滑过渡。5.2.2基坑开挖基础位于横向斜坡地面上时，前趾埋入地面的深度和距地表的水平距离应满足下表要求：土层类别最小埋入深度h（m）距地表水平距离L（m）较完整的硬质岩石0.250.25～0.50一般硬质岩石0.600.60～1.50软质岩石1.001.00～2.00土质≥1.001.50～...
