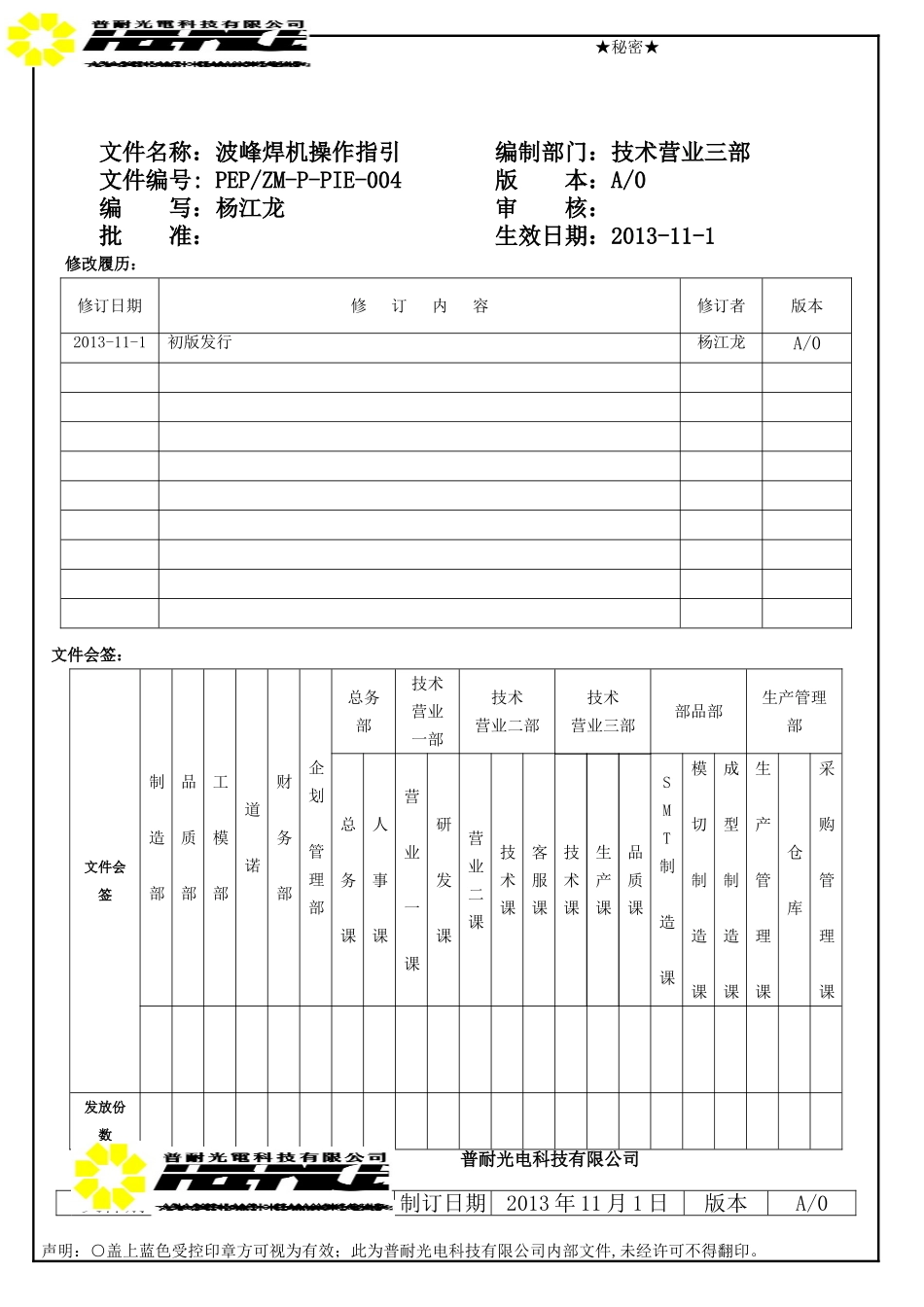

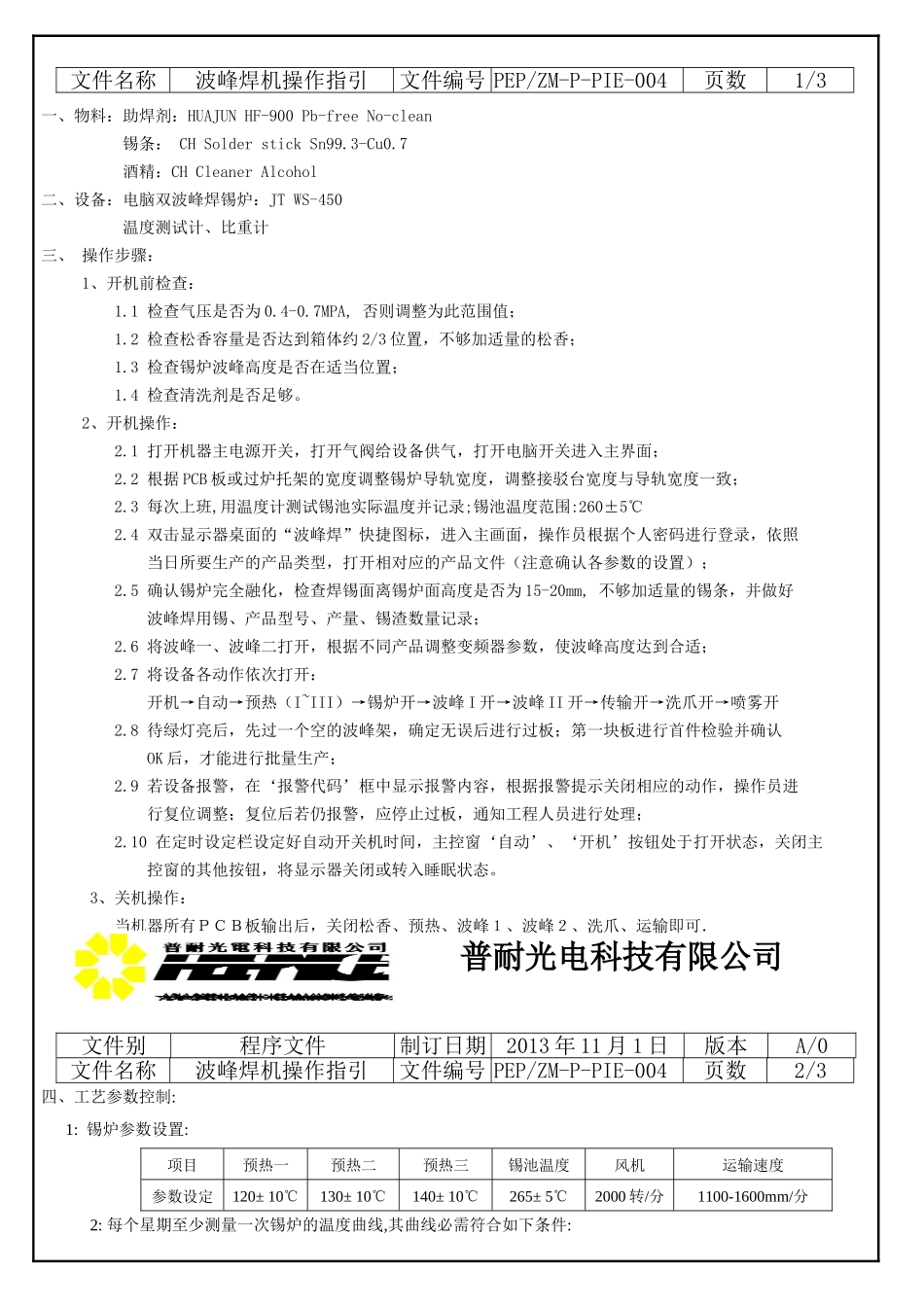

★秘密★文件名称：波峰焊机操作指引编制部门：技术营业三部文件编号:PEP/ZM-P-PIE-004版本：A/0编写：杨江龙审核：批准：生效日期：2013-11-1修改履历：文件会签：文件会签制造部品质部工模部道诺财务部企划管理部总务部技术营业一部技术营业二部技术营业三部部品部生产管理部总务课人事课营业一课研发课营业二课技术课客服课技术课生产课品质课SMT制造课模切制造课成型制造课生产管理课仓库采购管理课发放份数普耐光电科技有限公司文件别程序文件制订日期2013年11月1日版本A/0声明：○盖上蓝色受控印章方可视为有效；此为普耐光电科技有限公司内部文件,未经许可不得翻印。修订日期修订内容修订者版本2013-11-1初版发行杨江龙A/0文件名称波峰焊机操作指引文件编号PEP/ZM-P-PIE-004页数1/3一、物料：助焊剂：HUAJUNHF-900Pb-freeNo-clean锡条：CHSolderstickSn99.3-Cu0.7酒精：CHCleanerAlcohol二、设备：电脑双波峰焊锡炉：JTWS-450温度测试计、比重计三、操作步骤：1、开机前检查：1.1检查气压是否为0.4-0.7MPA,否则调整为此范围值；1.2检查松香容量是否达到箱体约2/3位置，不够加适量的松香；1.3检查锡炉波峰高度是否在适当位置；1.4检查清洗剂是否足够。2、开机操作：2.1打开机器主电源开关，打开气阀给设备供气，打开电脑开关进入主界面；2.2根据PCB板或过炉托架的宽度调整锡炉导轨宽度，调整接驳台宽度与导轨宽度一致；2.3每次上班,用温度计测试锡池实际温度并记录;锡池温度范围:260±5℃2.4双击显示器桌面的“波峰焊”快捷图标，进入主画面，操作员根据个人密码进行登录，依照当日所要生产的产品类型，打开相对应的产品文件（注意确认各参数的设置）；2.5确认锡炉完全融化，检查焊锡面离锡炉面高度是否为15-20mm,不够加适量的锡条，并做好波峰焊用锡、产品型号、产量、锡渣数量记录；2.6将波峰一、波峰二打开，根据不同产品调整变频器参数，使波峰高度达到合适；2.7将设备各动作依次打开：开机→自动→预热（I~III）→锡炉开→波峰I开→波峰II开→传输开→洗爪开→喷雾开2.8待绿灯亮后，先过一个空的波峰架，确定无误后进行过板；第一块板进行首件检验并确认OK后，才能进行批量生产；2.9若设备报警，在‘报警代码’框中显示报警内容，根据报警提示关闭相应的动作，操作员进行复位调整；复位后若仍报警，应停止过板，通知工程人员进行处理；2.10在定时设定栏设定好自动开关机时间，主控窗‘自动’、‘开机’按钮处于打开状态，关闭主控窗的其他按钮，将显示器关闭或转入睡眠状态。3、关机操作：当机器所有ＰＣＢ板输出后，关闭松香、预热、波峰１、波峰２、洗爪、运输即可．普耐光电科技有限公司文件别程序文件制订日期2013年11月1日版本A/0文件名称波峰焊机操作指引文件编号PEP/ZM-P-PIE-004页数2/3四、工艺参数控制:1:锡炉参数设置:项目预热一预热二预热三锡池温度风机运输速度参数设定120±10℃130±10℃140±10℃265±5℃2000转/分1100-1600mm/分2:每个星期至少测量一次锡炉的温度曲线,其曲线必需符合如下条件:2.1PCB板底实际预热最高温度要求:100±10℃2.2PCB底面温度峰值要求:250±5℃2.3上锡时间满足4-7S.3:气压控制:总气压:0.4~0.7MPa喷雾气压:0.4±0.1MPa针阀动：0.2±0.1MPa、五、助焊剂的调整与控制1、助焊剂应调整为发散雾状。2、助焊剂应调整到PCB板到达喷头正上方才开始喷助焊剂，不可提前；3、助焊剂不可过量，只要保证焊接质量，助焊剂喷的越少越合适。对焊锡炉松香喷雾系统进行试喷，观察松香流量计，注意，松香流量计中的标示球高度不得超过以下标记高度：MAX504、每天用比重计测量助焊剂容器内助焊剂的比重一次,并要记录；助焊剂比重:0.80±0.015、助焊剂不可加太满(不超过箱体外标识),如停炉超过一天,清出箱内助焊剂并密封存放.六、注意事项1、机器主电脑必须24小时开启（机器停用的节假日除外）；2、正常上下班系统的主电脑必须设置自动，否则锡炉将不会自动开启；3、机器操作员必须是经过培训，并且是合格的；4、波峰焊操作员根据本指引规定的范围修改波峰焊的工艺参数；5、当炉后检查结果PPM值超出目标时，工程技术人员应立即分析原因和改善；6、所有...
