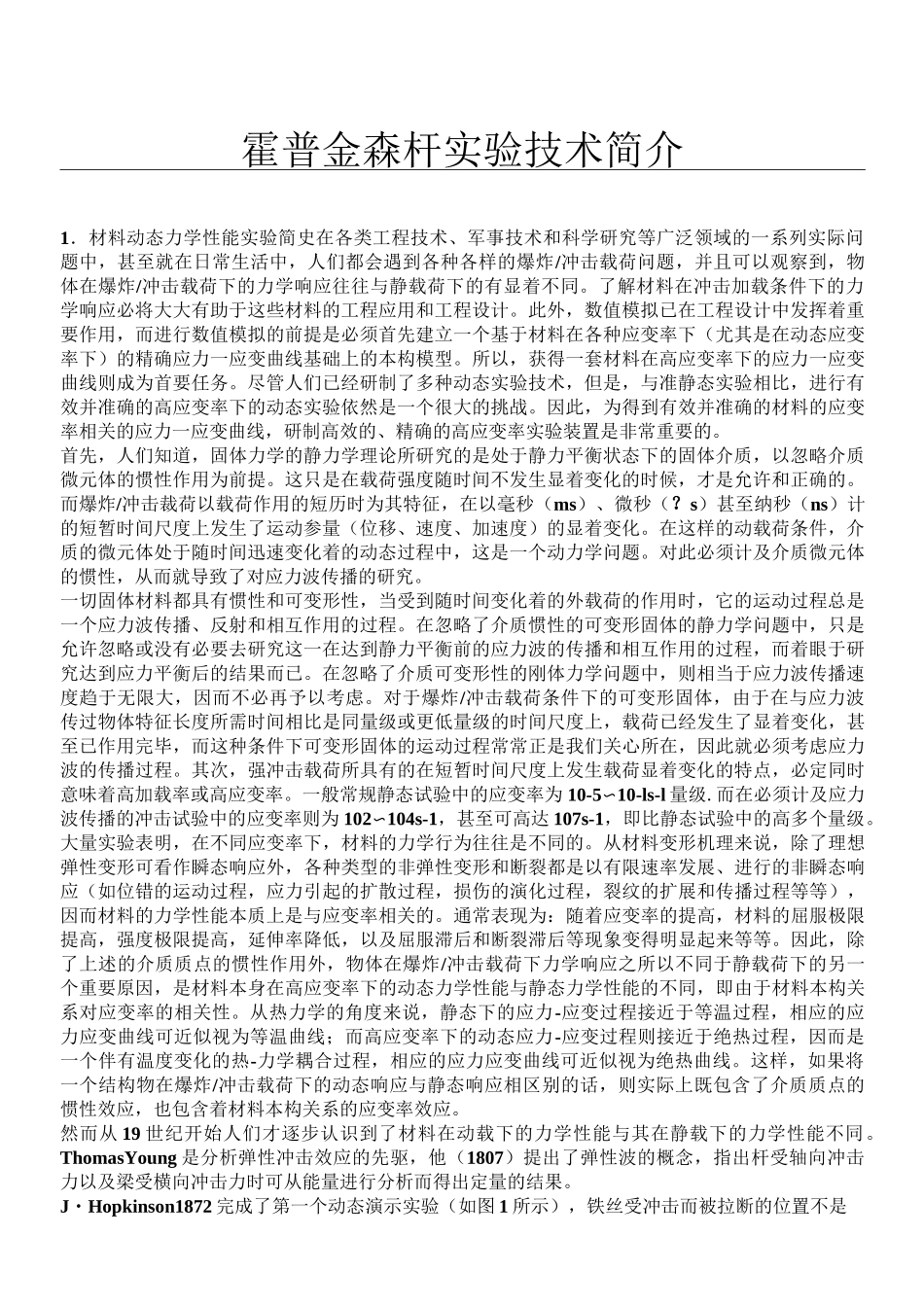

霍普金森杆实验技术简介1．材料动态力学性能实验简史在各类工程技术、军事技术和科学研究等广泛领域的一系列实际问题中，甚至就在日常生活中，人们都会遇到各种各样的爆炸/冲击载荷问题，并且可以观察到，物体在爆炸/冲击载荷下的力学响应往往与静载荷下的有显着不同。了解材料在冲击加载条件下的力学响应必将大大有助于这些材料的工程应用和工程设计。此外，数值模拟已在工程设计中发挥着重要作用，而进行数值模拟的前提是必须首先建立一个基于材料在各种应变率下（尤其是在动态应变率下）的精确应力一应变曲线基础上的本构模型。所以，获得一套材料在高应变率下的应力一应变曲线则成为首要任务。尽管人们已经研制了多种动态实验技术，但是，与准静态实验相比，进行有效并准确的高应变率下的动态实验依然是一个很大的挑战。因此，为得到有效并准确的材料的应变率相关的应力一应变曲线，研制高效的、精确的高应变率实验装置是非常重要的。首先，人们知道，固体力学的静力学理论所研究的是处于静力平衡状态下的固体介质，以忽略介质微元体的惯性作用为前提。这只是在载荷强度随时间不发生显着变化的时候，才是允许和正确的。而爆炸/冲击裁荷以载荷作用的短历时为其特征，在以毫秒（ms）、微秒（？s）甚至纳秒（ns）计的短暂时间尺度上发生了运动参量（位移、速度、加速度）的显着变化。在这样的动载荷条件，介质的微元体处于随时间迅速变化着的动态过程中，这是一个动力学问题。对此必须计及介质微元体的惯性，从而就导致了对应力波传播的研究。一切固体材料都具有惯性和可变形性，当受到随时间变化着的外载荷的作用时，它的运动过程总是一个应力波传播、反射和相互作用的过程。在忽略了介质惯性的可变形固体的静力学问题中，只是允许忽略或没有必要去研究这一在达到静力平衡前的应力波的传播和相互作用的过程，而着眼于研究达到应力平衡后的结果而已。在忽略了介质可变形性的刚体力学问题中，则相当于应力波传播速度趋于无限大，因而不必再予以考虑。对于爆炸/冲击载荷条件下的可变形固体，由于在与应力波传过物体特征长度所需时间相比是同量级或更低量级的时间尺度上，载荷已经发生了显着变化，甚至已作用完毕，而这种条件下可变形固体的运动过程常常正是我们关心所在，因此就必须考虑应力波的传播过程。其次，强冲击载荷所具有的在短暂时间尺度上发生载荷显着变化的特点，必定同时意味着高加载率或高应变率。一般常规静态试验中的应变率为10-5〜10-ls-l量级.而在必须计及应力波传播的冲击试验中的应变率则为102〜104s-1，甚至可高达107s-1，即比静态试验中的高多个量级。大量实验表明，在不同应变率下，材料的力学行为往往是不同的。从材料变形机理来说，除了理想弹性变形可看作瞬态响应外，各种类型的非弹性变形和断裂都是以有限速率发展、进行的非瞬态响应（如位错的运动过程，应力引起的扩散过程，损伤的演化过程，裂纹的扩展和传播过程等等），因而材料的力学性能本质上是与应变率相关的。通常表现为：随着应变率的提高，材料的屈服极限提高，强度极限提高，延伸率降低，以及屈服滞后和断裂滞后等现象变得明显起来等等。因此，除了上述的介质质点的惯性作用外，物体在爆炸/冲击载荷下力学响应之所以不同于静载荷下的另一个重要原因，是材料本身在高应变率下的动态力学性能与静态力学性能的不同，即由于材料本构关系对应变率的相关性。从热力学的角度来说，静态下的应力-应变过程接近于等温过程，相应的应力应变曲线可近似视为等温曲线；而高应变率下的动态应力-应变过程则接近于绝热过程，因而是一个伴有温度变化的热-力学耦合过程，相应的应力应变曲线可近似视为绝热曲线。这样，如果将一个结构物在爆炸/冲击载荷下的动态响应与静态响应相区别的话，则实际上既包含了介质质点的惯性效应，也包含着材料本构关系的应变率效应。然而从19世纪开始人们才逐步认识到了材料在动载下的力学性能与其在静载下的力学性能不同。ThomasYoung是分析弹性冲击效应的先驱，他（1807）提出了弹性波的概念，指出杆受轴向冲击力以及梁受横向冲击力时可从能量进行分析而得出定量的结果。J・Hopkin...
