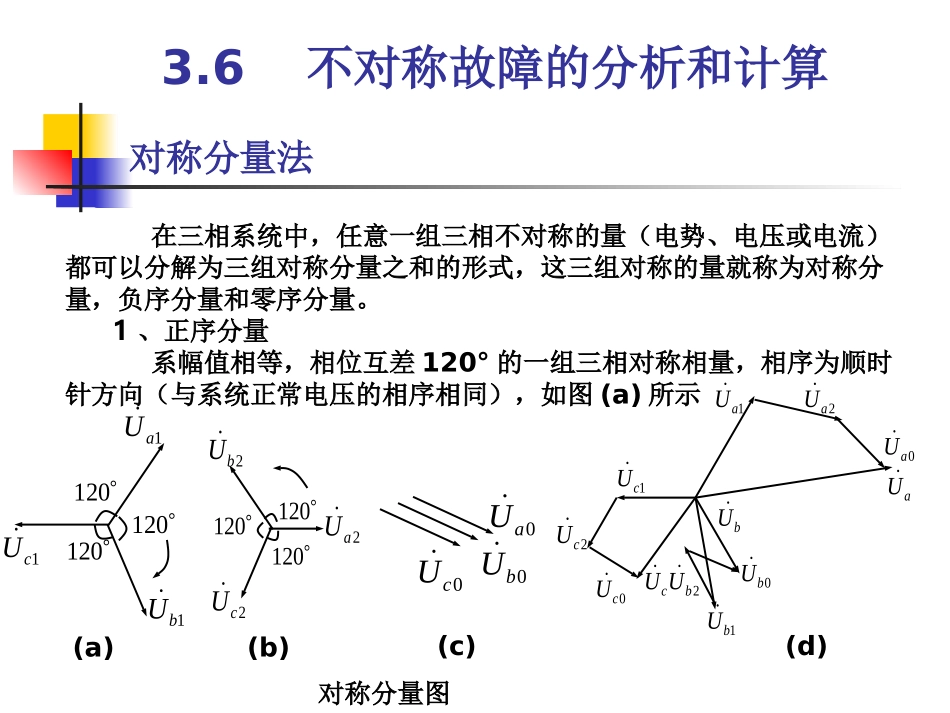

对称分量法在三相系统中，任意一组三相不对称的量（电势、电压或电流）都可以分解为三组对称分量之和的形式，这三组对称的量就称为对称分量，负序分量和零序分量。1、正序分量系幅值相等，相位互差120°的一组三相对称相量，相序为顺时针方向（与系统正常电压的相序相同），如图(a)所示1cU1201201aU1bU1202cU1201202aU2bU1200aU0bU0cU1cU1bUcU2cU0cU2bU0bUbUaU0aU2aU1aU(a)(b)(c)(d)对称分量图3.6不对称故障的分析和计算对称分量法2、负序分量它也是一组对称相量，但相序为逆时针方向，如图（b)所示。3、零序分量是三个大小相等、相位相同的一组相量，如图（c)所示。设为一组三相不对称电压，取A相为参考相，以分别表示它的正序、负序和零序对称分量。根据三相短路理论，并参考图a、b、c，则有下列关系存在cbauuu、、021uuu、、(1)22102102120210210210UaUaUUUUUUaUaUUUUUUUUUUUUccccbbbbaaaa01,,22402120aaeaeajj其中：对称分量法以矩阵形式表示(2)aa1aa111121022UUUUUUcba或记为(3)012AUUabc由上式求得(4)1012adUAU式中，A-1是A的逆矩阵为对称分量法(5)aaaa111131221aA由此求得对称分量的计算式为(6)aaaa11113122210cbaUUUaUUU对称分量法同样，对于三相不对称电流和它的各序对称分量之间亦有式（6）和（2）的形式。在三相对称线性电路中，各序对称分量具有相互独立性。例如，正序电压在对称三相电路中仅产生正序电流，其它两序电压也只产生本相序电流。这样，可以对正序、负序和零序分量分别进行计算。当供电系统发生不对称短路故障时，只是故障点的三相对称性遭到破坏，而系统的其余部分还是对称的。对于不对称短路计算，可以使用对称分量法把故障点的不对称电压用正序、负序和零序分量来取代，然后电路按各序电压组成。对于每个相序分量，电路都是三相对称的，可分别按三相对称电路的方法进行计算。最后按叠加原理将个序的结果相加，即得不对称短路故障电流，这种计算方法称对称分量法。对称分量法不仅在不对称短路计算中获得广泛应用，而且在继电保护方面常用来实现负序和零序保护，以反应非对称性故障和接地故障。一、简单不对称短路的分析在中性点接地的电力系统中，简单不对称短路有单相接地短路、两相短路以及两相短路接地。无论哪种短路，当元件只用电抗表示时，可写出各序网络故障点的电压方程为：111aaVIjXE222aaVIjX000aaVIjX（1-1）（1-1）电力系统各元件序阻抗同步发电机的零序电抗和负序电抗为正序阻抗qdddqXXXXX,,,,零序漏抗流时当定子绕组流过零序电零序电抗00:XX（原因：三相零序磁场合成后为零，因此为各绕组漏磁通。）dXX)6.0~15.0(0当发电机中性点不接地时，零序电流不能通过发电机。0X流时当定子绕组通过负序电负序电抗:2X•负序电流合成磁场以同步转速逆转子方向旋转→转子绕组感应两倍频交流电流→在定子中感应三倍频交流分量。∴定子绕组产生高次奇次谐波；转子绕组产生高次偶次谐波。)(212qdXXX水轮发电机汽轮发电机调相机有阻尼绕组有阻尼绕组X2X00.15~0.350.04~0.1250.32~0.550.04~0.080.134~0.180.036~0.080.240.08类型电抗表同步发电机的电抗X2和X0变压器序电抗变压器的负序电抗与正序电抗相等。变压器零序电抗则与变压器绕组的连接方式、中性点是否接地、变压器的结构（单相、三相及铁心的结构形式）有关。由于零序网络决定于零序电流的通过，所以下面重点讨论变压器对零序电流通路的影响。下图表示不同连接方式变压器零序等效电路。图（a)为Y0-△联结变压器。其中I绕组亦即Y0侧是中性点接地的。而在二次绕组即II侧是三角形联结。由于变压器每组绕相中感应的零序电动势是同相位而且大小相等，所以零序电流在三角形中流通，形成...
