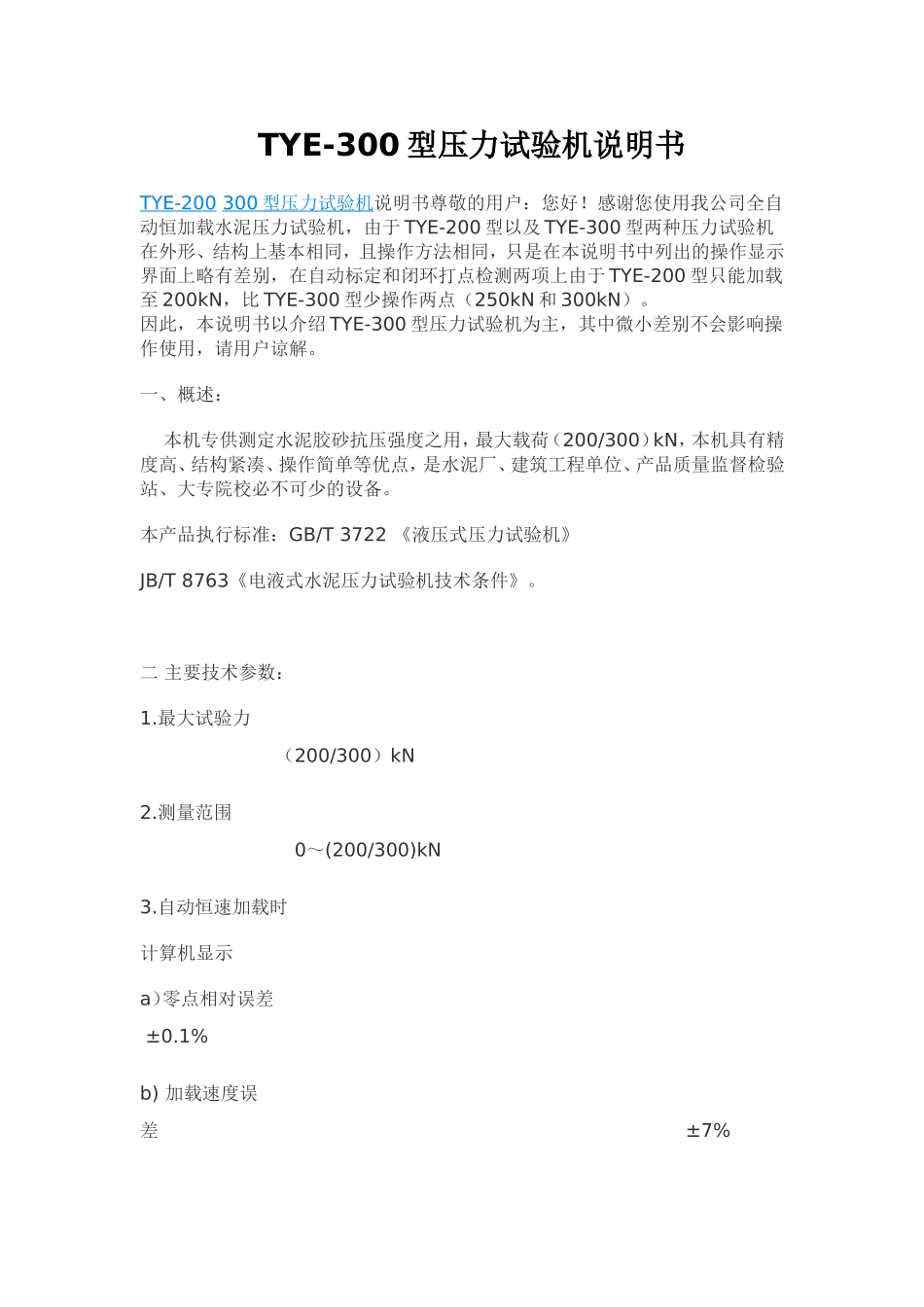

TYE-300型压力试验机说明书VIP免费

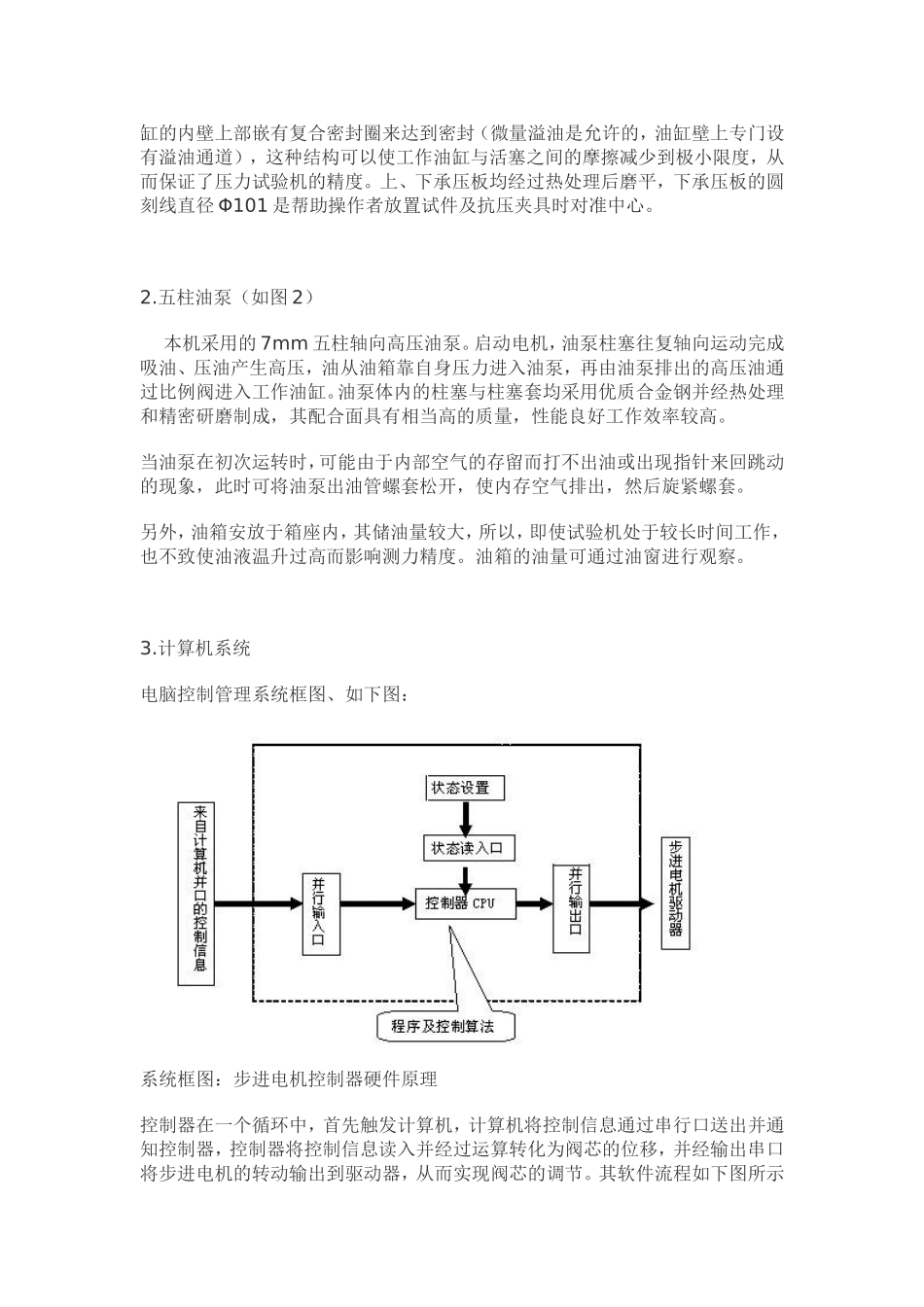

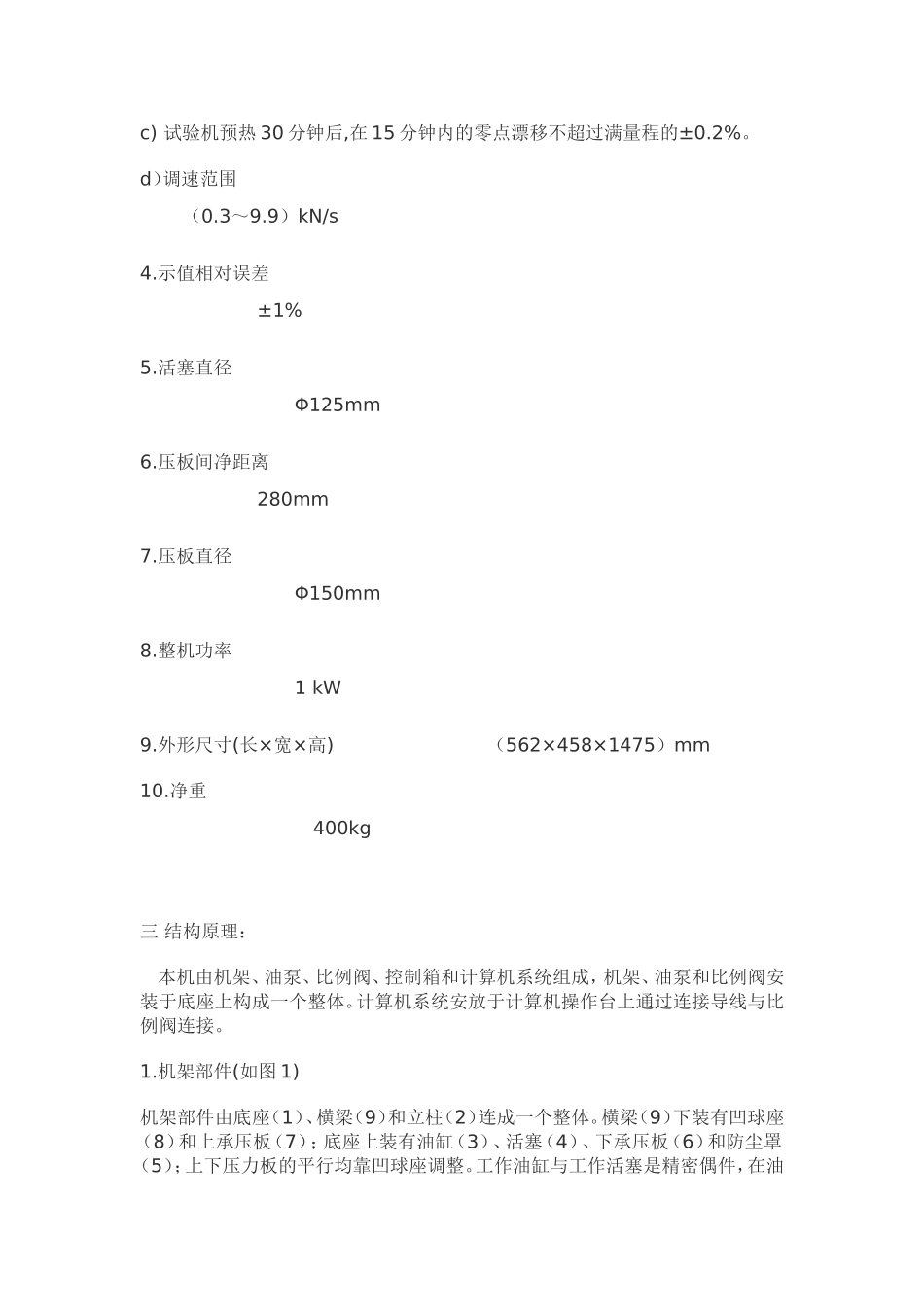

TYE-300型压力TYE-300型压力试验机说明书TYE-200300型压力试验机说明书尊敬的用户：您好！感谢您使用我公司全自动恒加载水泥压力试验机，由于TYE-200型以及TYE-300型两种压力试验机在外形、结构上基本相同，且操作方法相同，只是在本说明书中列出的操作显示界面上略有差别，在自动标定和闭环打点检测两项上由于TYE-200型只能加载至200kN，比TYE-300型少操作两点（250kN和300kN）。因此，本说明书以介绍TYE-300型压力试验机为主，其中微小差别不会影响操作使用，请用户谅解。一、概述：本机专供测定水泥胶砂抗压强度之用，最大载荷（200/300）kN，本机具有精度高、结构紧凑、操作简单等优点，是水泥厂、建筑工程单位、产品质量监督检验站、大专院校必不可少的设备。本产品执行标准：GB/T3722《液压式压力试验机》JB/T8763《电液式水泥压力试验机技术条件》。二主要技术参数：1.最大试验力（200/300）kN2.测量范围0～(200/300)kN3.自动恒速加载时计算机显示a）零点相对误差±0.1%b)加载速度误差±7%c)试验机预热30分钟后,在15分钟内的零点漂移不超过满量程的±0.2%。d）调速范围（0.3～9.9）kN/s4.示值相对误差±1%5.活塞直径Φ125mm6.压板间净距离280mm7.压板直径Φ150mm8.整机功率1kW9.外形尺寸(长×宽×高)（562×458×1475）mm10.净重400kg三结构原理：本机由机架、油泵、比例阀、控制箱和计算机系统组成，机架、油泵和比例阀安装于底座上构成一个整体。计算机系统安放于计算机操作台上通过连接导线与比例阀连接。1.机架部件(如图1)机架部件由底座（1）、横梁（9）和立柱（2）连成一个整体。横梁（9）下装有凹球座（8）和上承压板（7）；底座上装有油缸（3）、活塞（4）、下承压板（6）和防尘罩（5）；上下压力板的平行均靠凹球座调整。工作油缸与工作活塞是精密偶件，在油缸的内壁上部嵌有复合密封圈来达到密封（微量溢油是允许的，油缸壁上专门设有溢油通道），这种结构可以使工作油缸与活塞之间的摩擦减少到极小限度，从而保证了压力试验机的精度。上、下承压板均经过热处理后磨平，下承压板的圆刻线直径Φ101是帮助操作者放置试件及抗压夹具时对准中心。2.五柱油泵（如图2）本机采用的7mm五柱轴向高压油泵。启动电机，油泵柱塞往复轴向运动完成吸油、压油产生高压，油从油箱靠自身压力进入油泵，再由油泵排出的高压油通过比例阀进入工作油缸。油泵体内的柱塞与柱塞套均采用优质合金钢并经热处理和精密研磨制成，其配合面具有相当高的质量，性能良好工作效率较高。当油泵在初次运转时，可能由于内部空气的存留而打不出油或出现指针来回跳动的现象，此时可将油泵出油管螺套松开，使内存空气排出，然后旋紧螺套。另外，油箱安放于箱座内，其储油量较大，所以，即使试验机处于较长时间工作，也不致使油液温升过高而影响测力精度。油箱的油量可通过油窗进行观察。3.计算机系统电脑控制管理系统框图、如下图：系统框图：步进电机控制器硬件原理控制器在一个循环中，首先触发计算机，计算机将控制信息通过串行口送出并通知控制器，控制器将控制信息读入并经过运算转化为阀芯的位移，并经输出串口将步进电机的转动输出到驱动器，从而实现阀芯的调节。其软件流程如下图所示流程图：控制器程序流程在自动状态下，比例阀控制进入油缸压力油的流量，其驱动由微电脑控制，试验力由液压传感器间接检测，其输出信号经A/D转换反馈给微电脑，这样整个系统就构成了闭环控制。计算机操作系统:（最低配置如下）CPU:Intel赛扬600内存：64Ｍ显示:14?0.28逐行彩色显示器打印:彩色喷墨打印机(A4)4.控制箱及比例阀控制箱及比例阀是计算机自动加载闭环控制的重要组成部分。控制箱如下图所示后面板1、风扇；2、电源插座；3、9针串口，接步进电机；4、9针串口接计算机串口；5、9孔串口接压力传感器；6、总电源开关；比例阀安装在箱座内，步进电机及压力传感器由导线与控制箱连接。5.液压系统原理打开控制箱及电脑电源，由电脑控制比例阀来调节进入油缸的压力油的流量，从而达到调速的目的。四、试验机使用操作方法：打开计算机系统和控制箱的电源（试验机下箱体右侧下方已为用户提供AC220V电源插座及步进...
