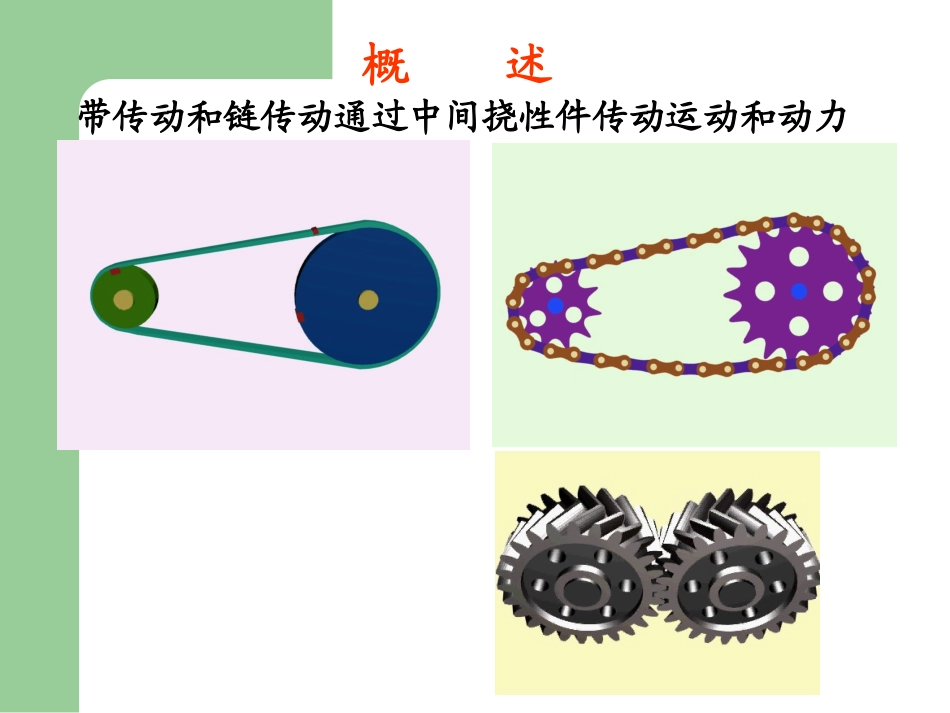

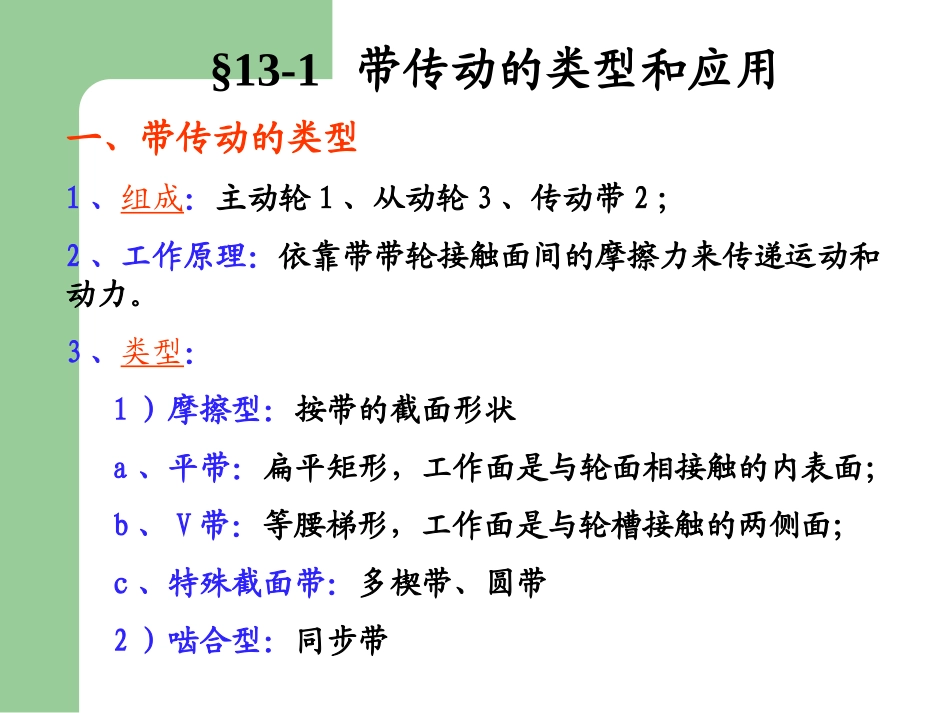

第13章带传动和链传动概述带传动和链传动通过中间挠性件传动运动和动力§13-1带传动的类型和应用一、带传动的类型1、组成：主动轮1、从动轮3、传动带2；2、工作原理：依靠带带轮接触面间的摩擦力来传递运动和动力。3、类型：1）摩擦型：按带的截面形状a、平带：扁平矩形，工作面是与轮面相接触的内表面；b、V带：等腰梯形，工作面是与轮槽接触的两侧面；c、特殊截面带：多楔带、圆带2）啮合型：同步带带传动的主要类型类型平带V带多楔带圆带同步带结构特点结构最简单、易于制造传递摩擦力大、传动比大、结构较紧凑传递功率大、摩擦力大、柔性好制造精度底、传递功率小传动比准确、轴向压力小；但安装和制造要求高标准化已标准化已标准化已标准化应用传动中心距较大应用广泛结构要求紧凑、变载荷或冲击人工驱动的机械中较高线速度，可达50m/s优点:1）有过载保护作用；2）有缓冲吸振作用；3）运行平稳无噪音；4）适于远距离传动（amax=15m）；5）制造、安装精度要求不高。缺点:1）有弹性滑动使传动比i不恒定；2）张紧力较大（与啮合传动相比）轴上压力较大；3）结构尺寸较大、不紧凑；4）打滑，使带寿命较短；5）带与带轮间会产生摩擦放电现象，不适宜高温、易燃、易爆的场合。二、V带的类型与结构联组齿形V带宽V带大楔角V带普通窄1、V带的类型：V带的截面尺寸表13-1。1.顶胶2.抗拉体4.包布3.底胶2、普通V带的结构：抗拉体帘布芯V带：制造方便绳芯V带：柔韧性好、抗弯强度大3、普通V带类型：Y、Z、A、B、C、D、E七种（截面尺寸由小到大）；基准长度系列表13-24、普通V带的基本参数基准宽度制：用基准线位置和基准宽度来确定带轮的槽型、基准直径和带在轮槽中的位置。节线：在带中保持原长度不变的周线节宽bp：节面的宽度称为节宽bp。基准直径d：在V带轮上，与所配用V带的节面宽度bp相对应的带轮直径称为基准直径d基准长度Ld：V带在规定的张紧力下，位于带轮基准直径上的周线长度称为基准长度Ld，带的基准长度是带的公称长度。bpd节面：由全部节线构成的面。三、带传动的几何参数n1DABCaθθα1α2中心距：当带的张紧力为规定值时，两带轮轴线的距离a，称为中心距。包角：带与带轮接触弧所对的中心角α称为包角。2add2sin12rad12add57.318012addADBCABL2addddaL4)()(222122121222121)(8)(2)(281ddddLddLa1、定期张紧装置增大中心距带水平布置带垂直布置2、张紧轮装置四、带传动的张紧装置n1n2§13-2带传动的受力分析F2F2F1F1F0F0F0F0一、带传动中的力分析预紧力F0带的总长度不变：2001FFFF2102FFF紧边拉力F1松边拉力F2F1F2Ffn1取主动轮端带为分离体有效拉力F：21FFFFf设：有效拉力F，N；带速v，m/s；则带所能传递的功率P：1000FvP怎样理解？2102FFF21FFFf21FFFf2/01FFF2/02FFF二、带传动的最大有效拉力及其影响因素F1F2n1柔性体欧拉公式：dαdlF+dFFdFNfdFN2sin)(2sinddFFdFdFN2cos)(2cosddFFdFfdFN22sindd12cosdFddFNdFfdFNfdFdF012fdFdFFFfFF21lnfeFF2111ffeeFF112feFF)11(1feFFF的影响因素：1、预紧力F0：F0↑F↑2、包角α：α↑F↑3、摩擦系数f：f↑F↑fFF21ln21FFFffffeeFeeFF/11/112112001、拉应力紧边拉应力松边拉应力AF/11AF/223、弯曲应力dyE2b2、离心应力§13-3带的应力分析F1F2n1dαdlFcFcdFNcd)d(d22qvrvqrFNcdqvdFc22sin2Aqc/22qvFcσcσ2σ1σb1σb2最大应力大小：cb11max最大应力发生位置：最大应力发生在带的紧边开始饶上小带轮处AF/11AF/221b12dyEAqc/22b22dyEn1A1B1A2B2弹性滑动：由于带的弹性变形而引起的带与带轮间的相对滑动。弹性滑动产生的原因：1、带是弹性体；2、紧边松边存在拉力差。112211121ndndndvvv滑动率ε：100060111ndv100060222ndv传动比i：)1(1221ddnni滑动率ε＝0.01～0.0...
