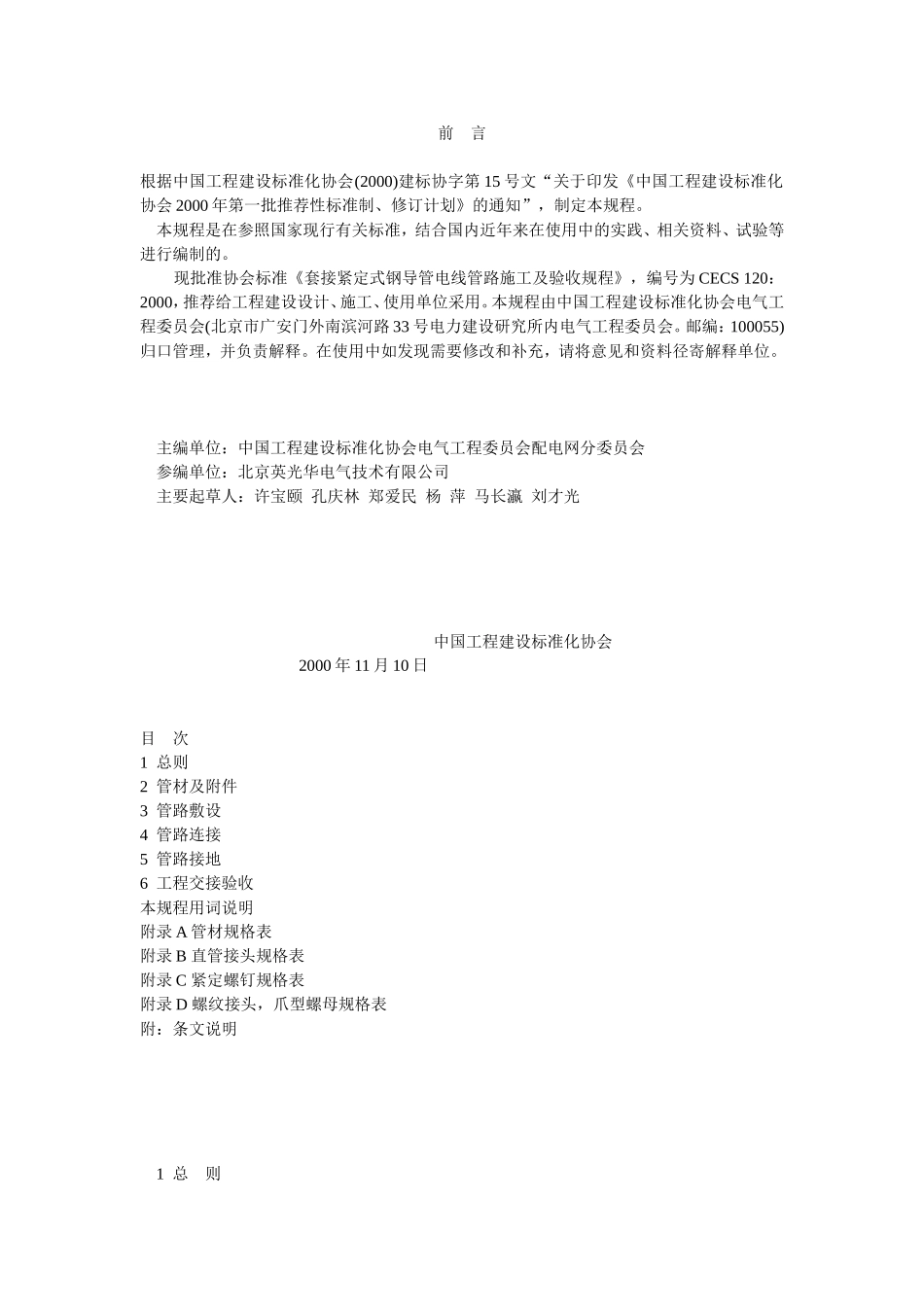

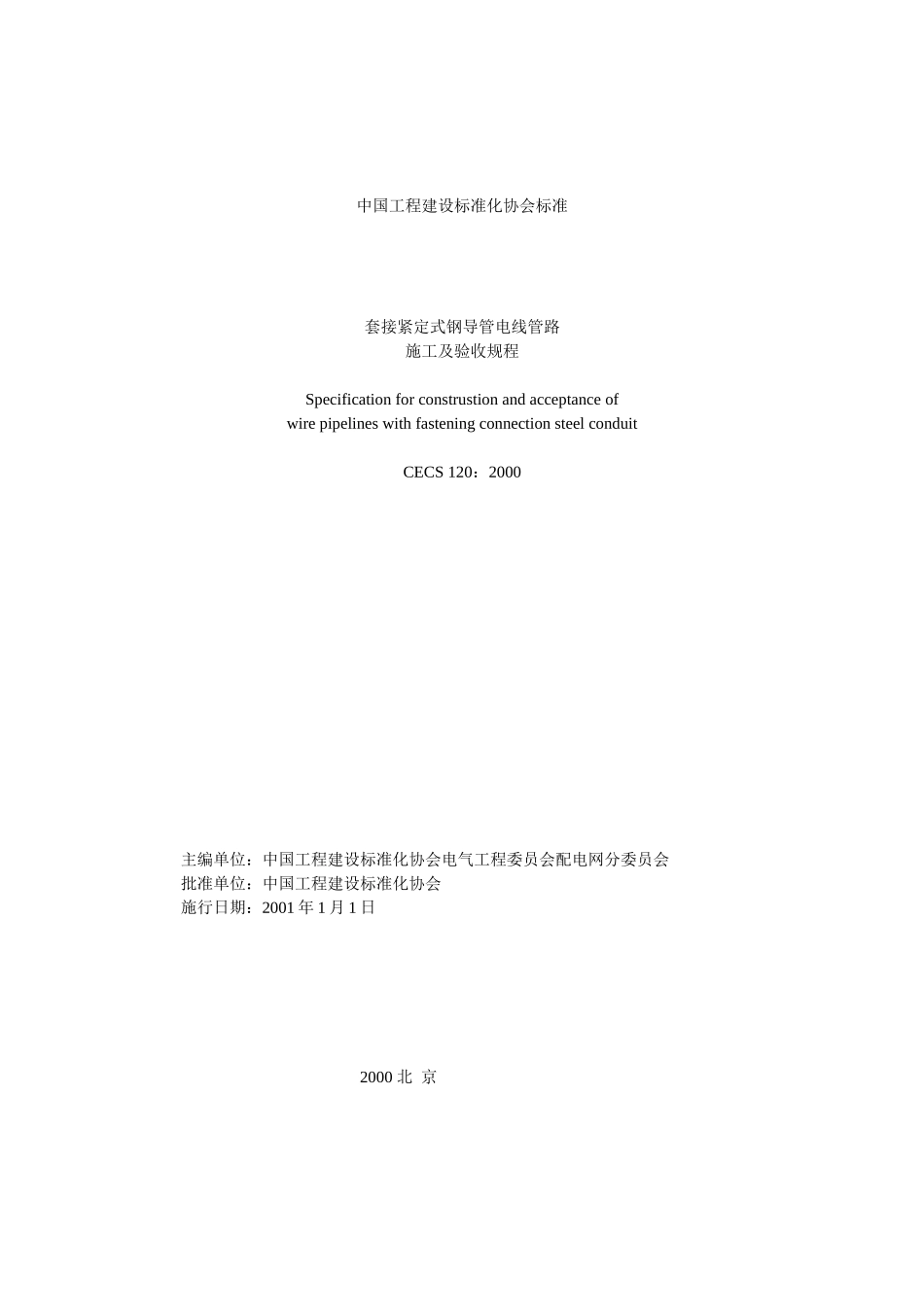

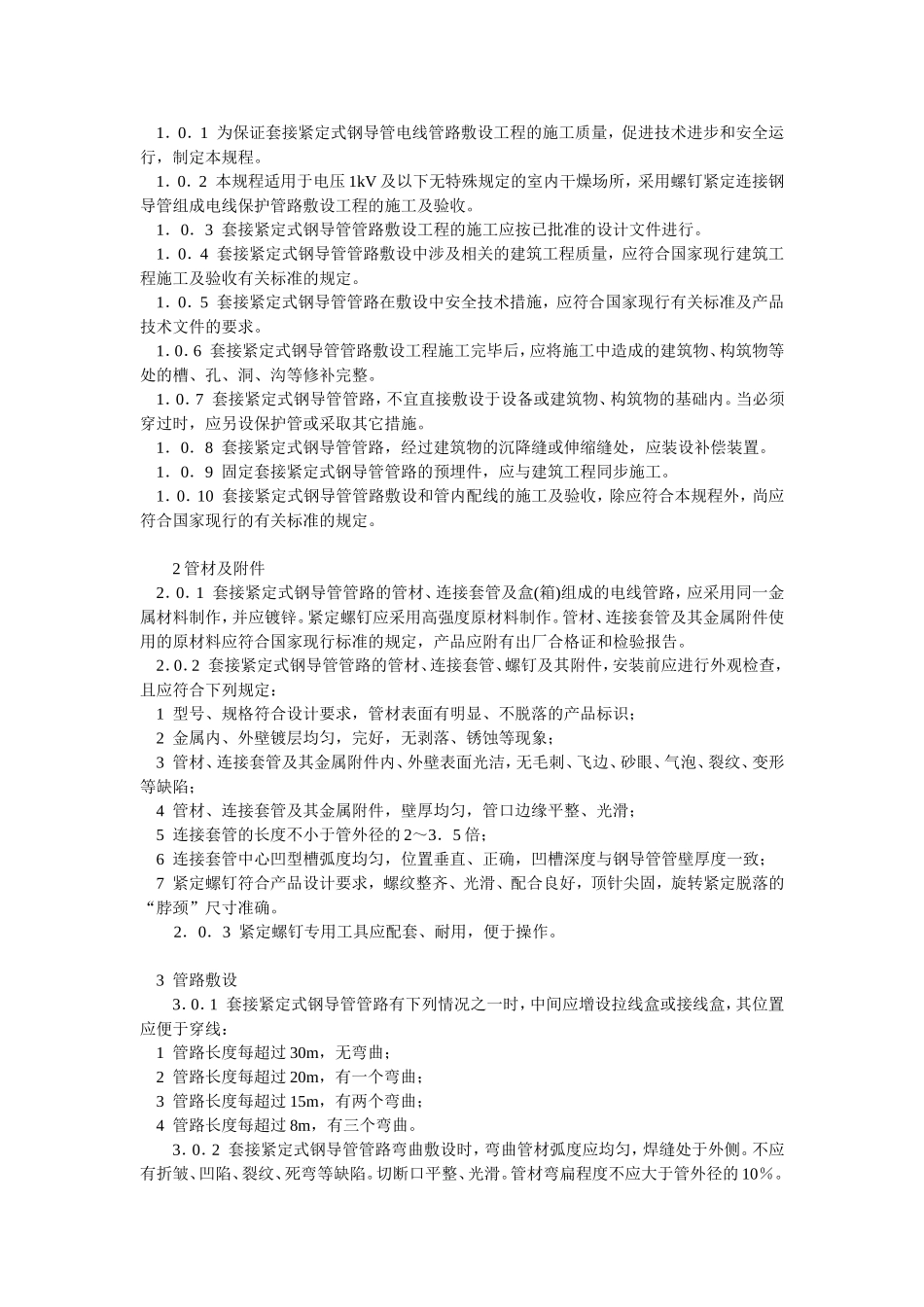

中国工程建设标准化协会标准套接紧定式钢导管电线管路施工及验收规程SpecificationforconstrustionandacceptanceofwirepipelineswithfasteningconnectionsteelconduitCECS120：2000主编单位：中国工程建设标准化协会电气工程委员会配电网分委员会批准单位：中国工程建设标准化协会施行日期：2001年1月1日2000北京前言根据中国工程建设标准化协会(2000)建标协字第15号文“关于印发《中国工程建设标准化协会2000年第一批推荐性标准制、修订计划》的通知”，制定本规程。本规程是在参照国家现行有关标准，结合国内近年来在使用中的实践、相关资料、试验等进行编制的。现批准协会标准《套接紧定式钢导管电线管路施工及验收规程》，编号为CECS120：2000，推荐给工程建设设计、施工、使用单位采用。本规程由中国工程建设标准化协会电气工程委员会(北京市广安门外南滨河路33号电力建设研究所内电气工程委员会。邮编：100055)归口管理，并负责解释。在使用中如发现需要修改和补充，请将意见和资料径寄解释单位。主编单位：中国工程建设标准化协会电气工程委员会配电网分委员会参编单位：北京英光华电气技术有限公司主要起草人：许宝颐孔庆林郑爱民杨萍马长瀛刘才光中国工程建设标准化协会2000年11月10日目次1总则2管材及附件3管路敷设4管路连接5管路接地6工程交接验收本规程用词说明附录A管材规格表附录B直管接头规格表附录C紧定螺钉规格表附录D螺纹接头，爪型螺母规格表附：条文说明1总则1．0．1为保证套接紧定式钢导管电线管路敷设工程的施工质量，促进技术进步和安全运行，制定本规程。1．0．2本规程适用于电压1kV及以下无特殊规定的室内干燥场所，采用螺钉紧定连接钢导管组成电线保护管路敷设工程的施工及验收。1．0．3套接紧定式钢导管管路敷设工程的施工应按已批准的设计文件进行。1．0．4套接紧定式钢导管管路敷设中涉及相关的建筑工程质量，应符合国家现行建筑工程施工及验收有关标准的规定。1．0．5套接紧定式钢导管管路在敷设中安全技术措施，应符合国家现行有关标准及产品技术文件的要求。1．0．6套接紧定式钢导管管路敷设工程施工完毕后，应将施工中造成的建筑物、构筑物等处的槽、孔、洞、沟等修补完整。1．0．7套接紧定式钢导管管路，不宜直接敷设于设备或建筑物、构筑物的基础内。当必须穿过时，应另设保护管或采取其它措施。1．0．8套接紧定式钢导管管路，经过建筑物的沉降缝或伸缩缝处，应装设补偿装置。1．0．9固定套接紧定式钢导管管路的预埋件，应与建筑工程同步施工。1．0．10套接紧定式钢导管管路敷设和管内配线的施工及验收，除应符合本规程外，尚应符合国家现行的有关标准的规定。2管材及附件2．0．1套接紧定式钢导管管路的管材、连接套管及盒(箱)组成的电线管路，应采用同一金属材料制作，并应镀锌。紧定螺钉应采用高强度原材料制作。管材、连接套管及其金属附件使用的原材料应符合国家现行标准的规定，产品应附有出厂合格证和检验报告。2．0．2套接紧定式钢导管管路的管材、连接套管、螺钉及其附件，安装前应进行外观检查，且应符合下列规定：1型号、规格符合设计要求，管材表面有明显、不脱落的产品标识；2金属内、外壁镀层均匀，完好，无剥落、锈蚀等现象；3管材、连接套管及其金属附件内、外壁表面光洁，无毛刺、飞边、砂眼、气泡、裂纹、变形等缺陷；4管材、连接套管及其金属附件，壁厚均匀，管口边缘平整、光滑；5连接套管的长度不小于管外径的2～3．5倍；6连接套管中心凹型槽弧度均匀，位置垂直、正确，凹槽深度与钢导管管壁厚度一致；7紧定螺钉符合产品设计要求，螺纹整齐、光滑、配合良好，顶针尖固，旋转紧定脱落的“脖颈”尺寸准确。2．0．3紧定螺钉专用工具应配套、耐用，便于操作。3管路敷设3．0．1套接紧定式钢导管管路有下列情况之一时，中间应增设拉线盒或接线盒，其位置应便于穿线：1管路长度每超过30m，无弯曲；2管路长度每超过20m，有一个弯曲；3管路长度每超过15m，有两个弯曲；4管路长度每超过8m，有三个弯曲。3．0．2套接紧定式钢导管管路弯曲敷设时，弯曲管材弧度应均匀，焊缝处于外侧。不应有折皱、凹陷、裂纹、死弯等缺陷。切断口平整、...
