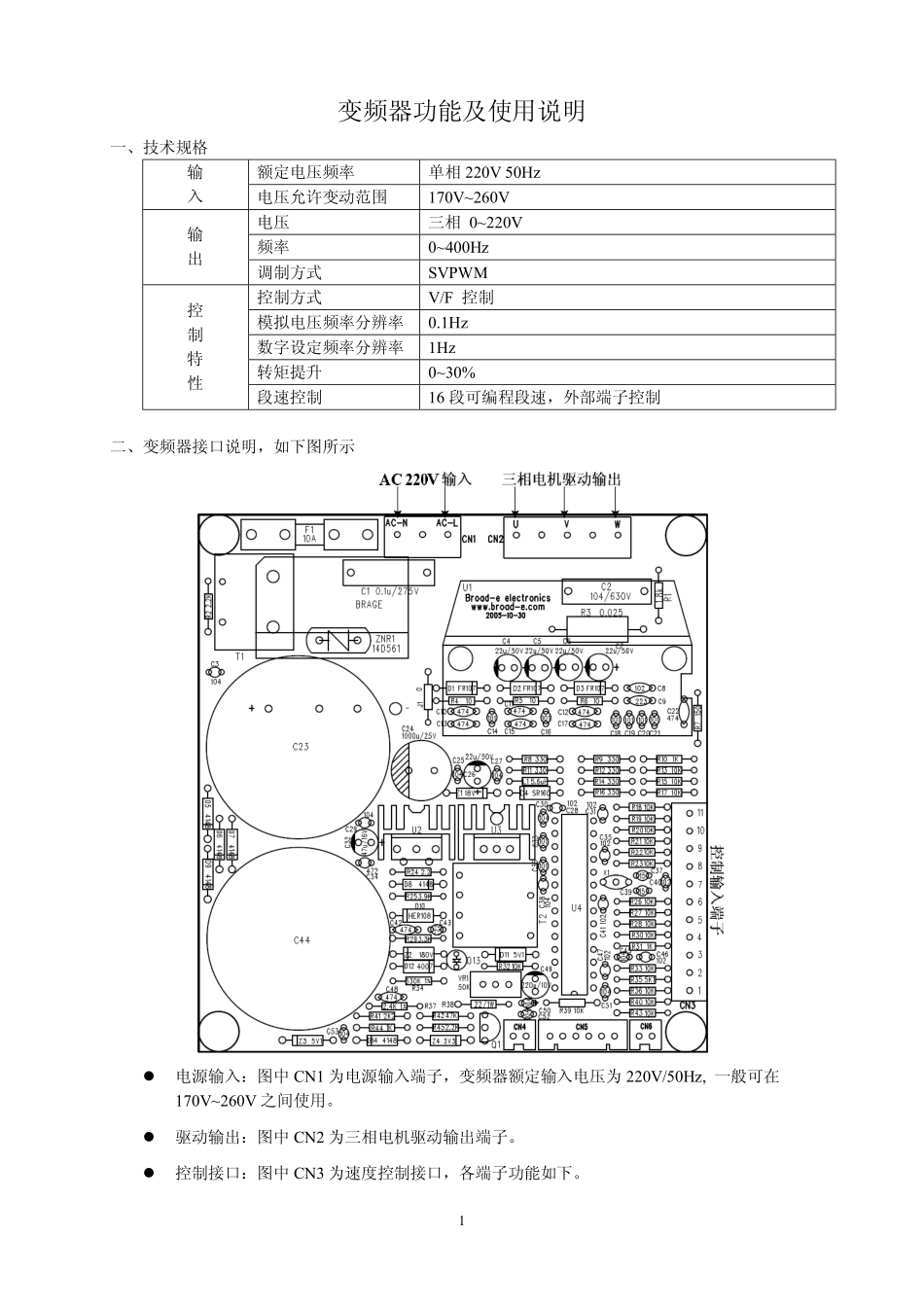

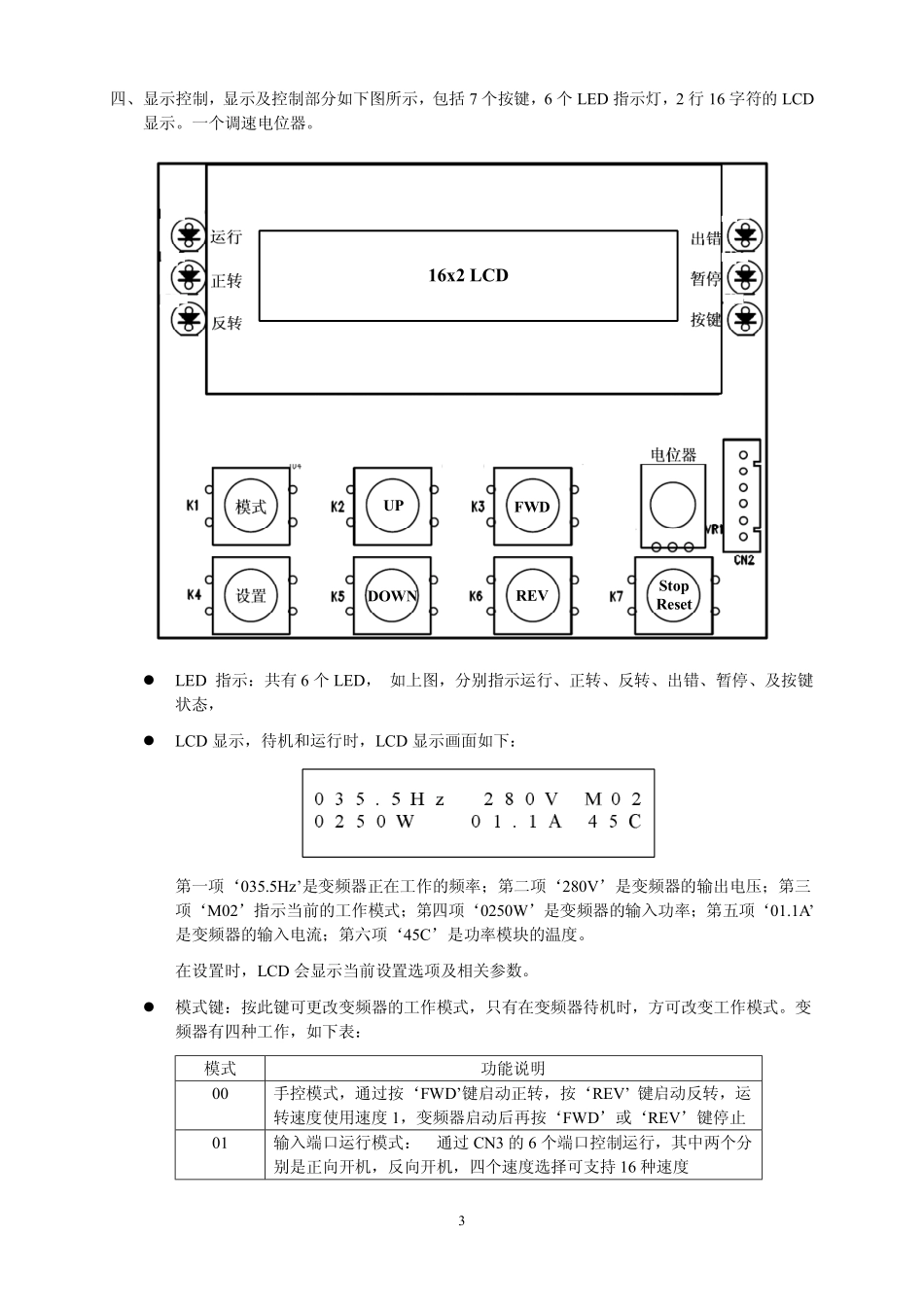

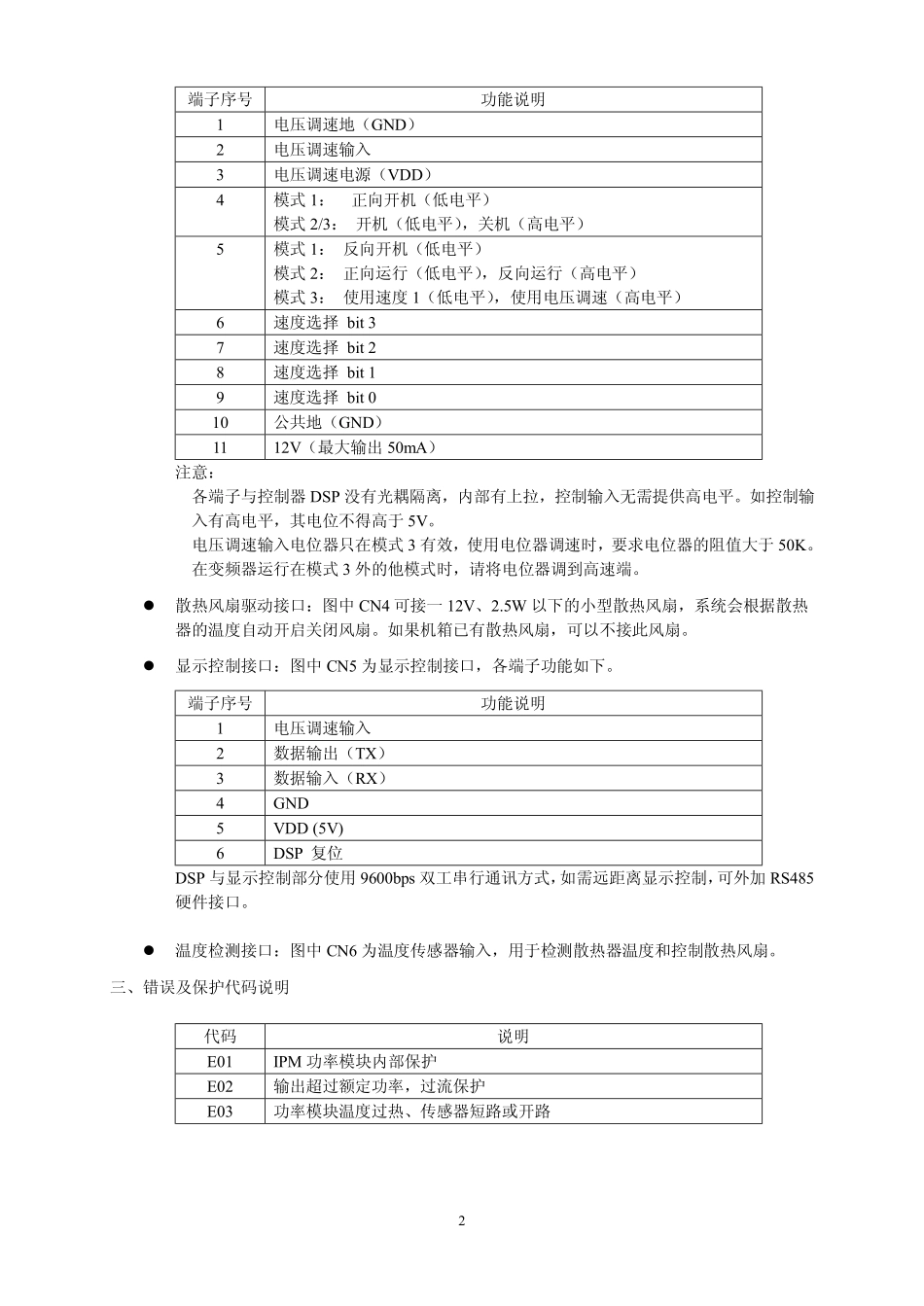

1变频器功能及使用说明一、技术规格额定电压频率单相220V50Hz输入电压允许变动范围170V~260V电压三相0~220V频率0~400Hz输出调制方式SVPWM控制方式V/F控制模拟电压频率分辨率0.1Hz数字设定频率分辨率1Hz转矩提升0~30%控制特性段速控制16段可编程段速，外部端子控制二、变频器接口说明，如下图所示�电源输入：图中CN1为电源输入端子，变频器额定输入电压为220V/50Hz,一般可在170V~260V之间使用。�驱动输出：图中CN2为三相电机驱动输出端子。�控制接口：图中CN3为速度控制接口，各端子功能如下。2端子序号功能说明1电压调速地（GND）2电压调速输入3电压调速电源（VDD）4模式1：正向开机（低电平）模式2/3：开机（低电平），关机（高电平）5模式1：反向开机（低电平）模式2：正向运行（低电平），反向运行（高电平）模式3：使用速度1（低电平），使用电压调速（高电平）6速度选择bit37速度选择bit28速度选择bit19速度选择bit010公共地（GND）1112V（最大输出50mA）注意：各端子与控制器DSP没有光耦隔离，内部有上拉，控制输入无需提供高电平。如控制输入有高电平，其电位不得高于5V。电压调速输入电位器只在模式3有效，使用电位器调速时，要求电位器的阻值大于50K。在变频器运行在模式3外的他模式时，请将电位器调到高速端。�散热风扇驱动接口：图中CN4可接一12V、2.5W以下的小型散热风扇，系统会根据散热器的温度自动开启关闭风扇。如果机箱已有散热风扇，可以不接此风扇。�显示控制接口：图中CN5为显示控制接口，各端子功能如下。端子序号功能说明1电压调速输入2数据输出（TX）3数据输入（RX）4GND5VDD(5V)6DSP复位DSP与显示控制部分使用9600bps双工串行通讯方式，如需远距离显示控制，可外加RS485硬件接口。�温度检测接口：图中CN6为温度传感器输入，用于检测散热器温度和控制散热风扇。三、错误及保护代码说明代码说明E01IPM功率模块内部保护E02输出超过额定功率，过流保护E03功率模块温度过热、传感器短路或开路3四、显示控制，显示及控制部分如下图所示，包括7个按键，6个LED指示灯，2行16字符的LCD显示。一个调速电位器。16x2LCDUPDOWNFWDREVStopReset�LED指示：共有6个LED，如上图，分别指示运行、正转、反转、出错、暂停、及按键状态，�LCD显示，待机和运行时，LCD显示画面如下：第一项‘035.5Hz’是变频器正在工作的频率；第二项‘280V’是变频器的输出电压；第三项‘M02’指示当前的工作模式；第四项‘0250W’是变频器的输入功率；第五项‘01.1A’是变频器的输入电流；第六项‘45C’是功率模块的温度。在设置时，LCD会显示当前设置选项及相关参数。�模式键：按此键可更改变频器的工作模式，只有在变频器待机时，方可改变工作模式。变频器有四种工作，如下表：模式功能说明00手控模式，通过按‘FWD’键启动正转，按‘REV’键启动反转，运转速度使用速度1，变频器启动后再按‘FWD’或‘REV’键停止01输入端口运行模式：通过CN3的6个端口控制运行，其中两个分别是正向开机，反向开机，四个速度选择可支持16种速度402输入端口运行模式：通过CN3的6个端口控制运行，其中一个是开关机控制，一个是运行方向控制，四条速度选择可支持16种速度03电压控制运行模式：通过CN3的6个端口控制运行，其中一个是开关机控制，一个用于选择速度输入。低电平使用速度1，高电平使用电压调速�设置键：变频器待机状态时，按此键可进入参数设置。�UP/DOWN键：设置参数时，按UP键增加参数的数值，按DOWN键可减小参数的数值。�FWD/REV键：在模式0，用于控制变频器开关；设置参数时，按FWD键选择下一个参数，按REV键选择上一个参数。�STOP/RESET键：当变频器运行时，按此键可以暂停，在变频器暂停时按此键和恢复运行；当变频器出现保护停机时，按此键可复位变频器。五、参数设置及相关参数说明待机状态下，按设置键进入参数设置，共有75个参数。�P01~P16：频率设置，设置时LCD会显示‘Pnn:Frequencynn’，分辨率为1Hz，共有16个频率，与速度选择的对应关系如下：速度P01P02P03P04P05P06P07P08P09P10P11P12P13P14P15P16Bit01010101010101010Bit11100110011001100Bit21111000011110000Bit31...
