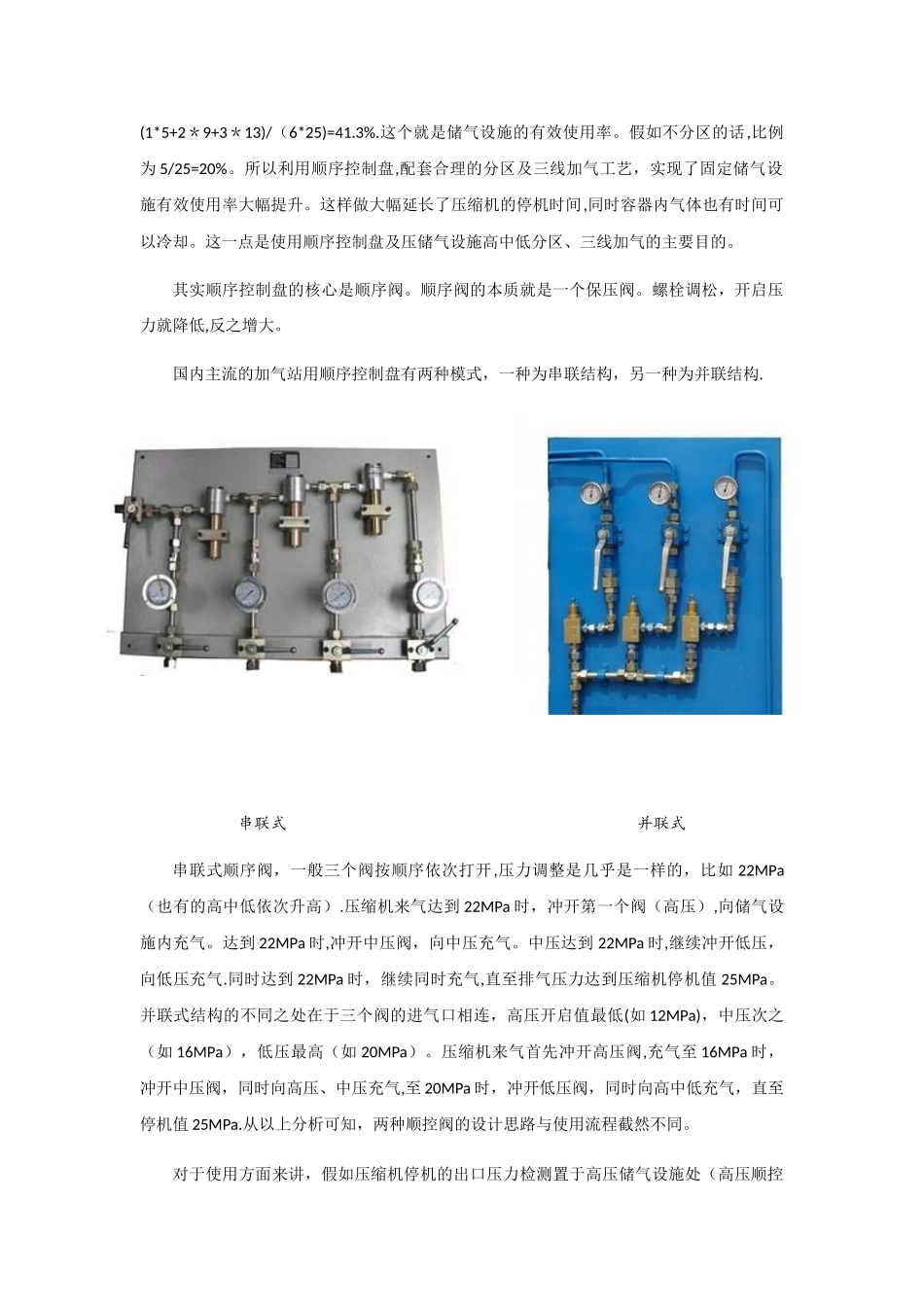

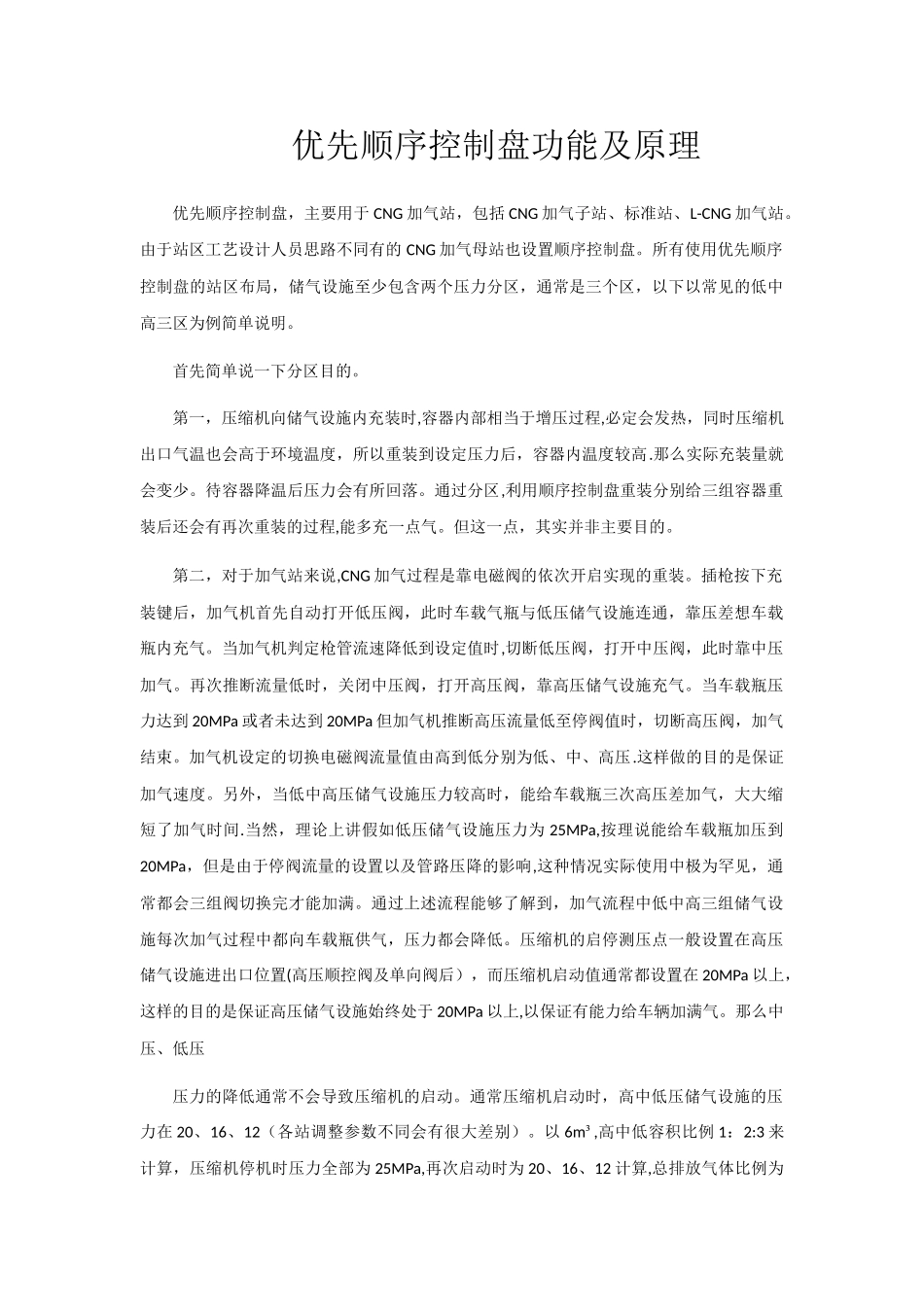

优先顺序控制盘功能及原理优先顺序控制盘，主要用于 CNG 加气站，包括 CNG 加气子站、标准站、L-CNG 加气站。由于站区工艺设计人员思路不同有的 CNG 加气母站也设置顺序控制盘。所有使用优先顺序控制盘的站区布局，储气设施至少包含两个压力分区，通常是三个区，以下以常见的低中高三区为例简单说明。首先简单说一下分区目的。第一，压缩机向储气设施内充装时,容器内部相当于增压过程,必定会发热，同时压缩机出口气温也会高于环境温度，所以重装到设定压力后，容器内温度较高.那么实际充装量就会变少。待容器降温后压力会有所回落。通过分区,利用顺序控制盘重装分别给三组容器重装后还会有再次重装的过程,能多充一点气。但这一点，其实并非主要目的。第二，对于加气站来说,CNG 加气过程是靠电磁阀的依次开启实现的重装。插枪按下充装键后，加气机首先自动打开低压阀，此时车载气瓶与低压储气设施连通，靠压差想车载瓶内充气。当加气机判定枪管流速降低到设定值时,切断低压阀，打开中压阀，此时靠中压加气。再次推断流量低时，关闭中压阀，打开高压阀，靠高压储气设施充气。当车载瓶压力达到 20MPa 或者未达到 20MPa 但加气机推断高压流量低至停阀值时，切断高压阀，加气结束。加气机设定的切换电磁阀流量值由高到低分别为低、中、高压.这样做的目的是保证加气速度。另外，当低中高压储气设施压力较高时，能给车载瓶三次高压差加气，大大缩短了加气时间.当然，理论上讲假如低压储气设施压力为 25MPa,按理说能给车载瓶加压到20MPa，但是由于停阀流量的设置以及管路压降的影响,这种情况实际使用中极为罕见，通常都会三组阀切换完才能加满。通过上述流程能够了解到，加气流程中低中高三组储气设施每次加气过程中都向车载瓶供气，压力都会降低。压缩机的启停测压点一般设置在高压储气设施进出口位置(高压顺控阀及单向阀后），而压缩机启动值通常都设置在 20MPa 以上，这样的目的是保证高压储气设施始终处于 20MPa 以上,以保证有能力给车辆加满气。那么中压、低压压力的降低通常不会导致压缩机的启动。通常压缩机启动时，高中低压储气设施的压力在 20、16、12（各站调整参数不同会有很大差别）。以 6m³,高中低容积比例 1：2:3 来计算，压缩机停机时压力全部为 25MPa,再次启动时为 20、16、12 计算,总排放气体比例为(1*5+2＊9+3＊13)/（6*25)=41.3%.这个就是储气设施的有效使用率。假如不分区的话,比例为 5/25=20%。所以利用顺...
