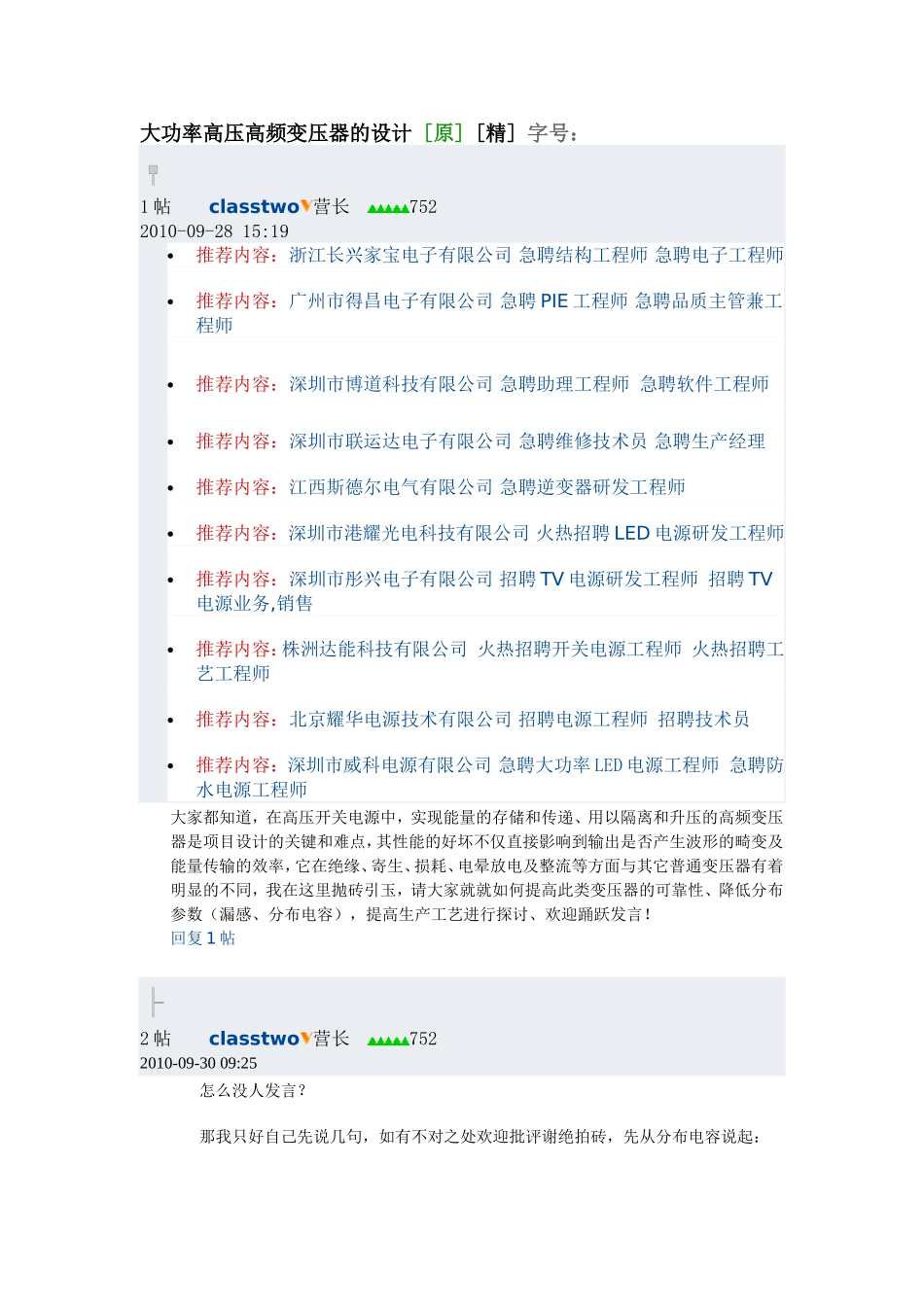

大功率高压高频变压器的设计VIP免费

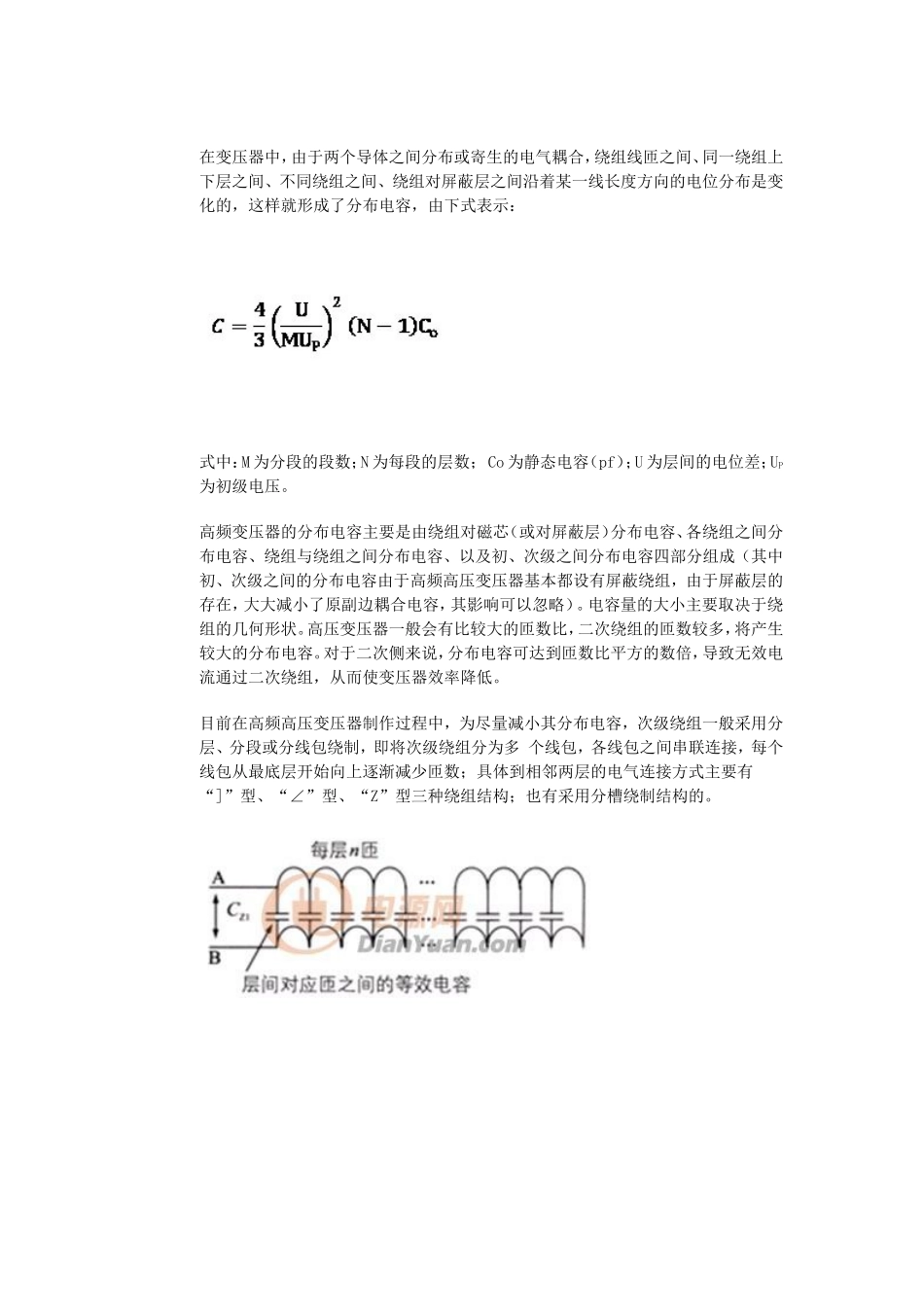

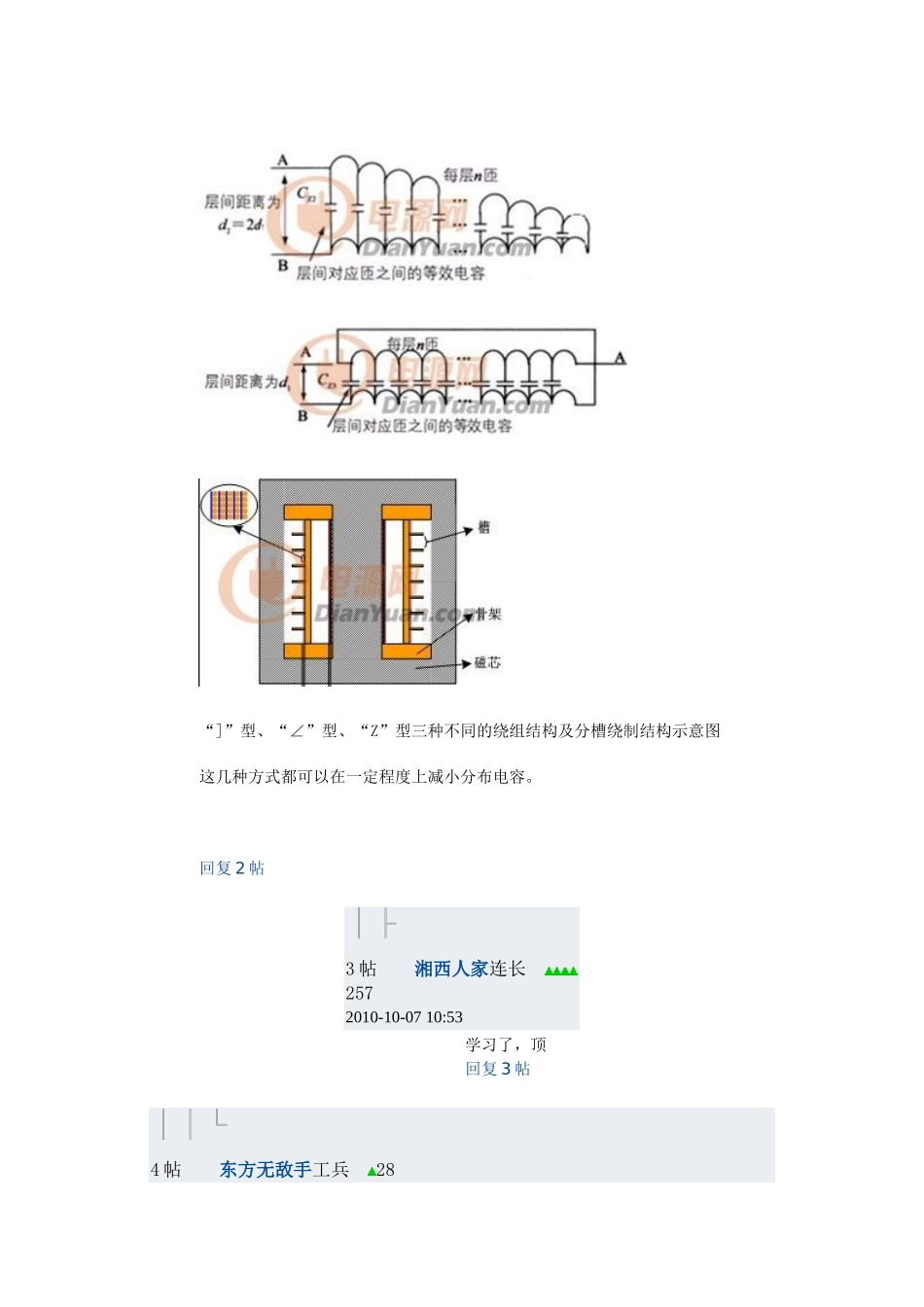

大功率高压高频变压器的设计[原][精]字号：+-1帖classtwo营长7522010-09-2815:19推荐内容：浙江长兴家宝电子有限公司急聘结构工程师急聘电子工程师推荐内容：广州市得昌电子有限公司急聘PIE工程师急聘品质主管兼工程师推荐内容：深圳市博道科技有限公司急聘助理工程师急聘软件工程师推荐内容：深圳市联运达电子有限公司急聘维修技术员急聘生产经理推荐内容：江西斯德尔电气有限公司急聘逆变器研发工程师推荐内容：深圳市港耀光电科技有限公司火热招聘LED电源研发工程师推荐内容：深圳市彤兴电子有限公司招聘TV电源研发工程师招聘TV电源业务,销售推荐内容：株洲达能科技有限公司火热招聘开关电源工程师火热招聘工艺工程师推荐内容：北京耀华电源技术有限公司招聘电源工程师招聘技术员推荐内容：深圳市威科电源有限公司急聘大功率LED电源工程师急聘防水电源工程师大家都知道，在高压开关电源中，实现能量的存储和传递、用以隔离和升压的高频变压器是项目设计的关键和难点，其性能的好坏不仅直接影响到输出是否产生波形的畸变及能量传输的效率，它在绝缘、寄生、损耗、电晕放电及整流等方面与其它普通变压器有着明显的不同，我在这里抛砖引玉，请大家就就如何提高此类变压器的可靠性、降低分布参数（漏感、分布电容），提高生产工艺进行探讨、欢迎踊跃发言！回复1帖2帖classtwo营长7522010-09-3009:25怎么没人发言？那我只好自己先说几句，如有不对之处欢迎批评谢绝拍砖，先从分布电容说起：在变压器中，由于两个导体之间分布或寄生的电气耦合，绕组线匝之间、同一绕组上下层之间、不同绕组之间、绕组对屏蔽层之间沿着某一线长度方向的电位分布是变化的，这样就形成了分布电容，由下式表示：式中：M为分段的段数；N为每段的层数；Co为静态电容（pf）；U为层间的电位差；UP为初级电压。高频变压器的分布电容主要是由绕组对磁芯（或对屏蔽层）分布电容、各绕组之间分布电容、绕组与绕组之间分布电容、以及初、次级之间分布电容四部分组成（其中初、次级之间的分布电容由于高频高压变压器基本都设有屏蔽绕组，由于屏蔽层的存在，大大减小了原副边耦合电容，其影响可以忽略）。电容量的大小主要取决于绕组的几何形状。高压变压器一般会有比较大的匝数比，二次绕组的匝数较多，将产生较大的分布电容。对于二次侧来说，分布电容可达到匝数比平方的数倍，导致无效电流通过二次绕组，从而使变压器效率降低。目前在高频高压变压器制作过程中，为尽量减小其分布电容，次级绕组一般采用分层、分段或分线包绕制，即将次级绕组分为多个线包，各线包之间串联连接，每个线包从最底层开始向上逐渐减少匝数；具体到相邻两层的电气连接方式主要有“]”型、“∠”型、“Z”型三种绕组结构；也有采用分槽绕制结构的。“]”型、“∠”型、“Z”型三种不同的绕组结构及分槽绕制结构示意图这几种方式都可以在一定程度上减小分布电容。回复2帖3帖湘西人家连长2572010-10-0710:53学习了，顶回复3帖4帖东方无敌手工兵282010-10-2301:15国内做大功率高频的少了，连做我这感应加热。。。。。。。。。。。回复4帖5帖david.zn排长1802010-10-2312:27老师，请问您的公式出自哪里？有没经过实证？是哪本书上面的？另外，有没有计算漏感的公式？这样对照计算应该会更有利吧！可以指教我一下吗？回复5帖6帖classtwo营长7522010-10-2314:30这段时间由于忙着为一位同行开发一款高压高频变压器，没有及时回复同样，漏感是表示变压器绕组之间不完全耦合所表现出来的寄生效应。由于大功率、高压、高频变压器与普通变压器存在的的设计方法不同，主要表现在：绝缘需求、寄生成分、空载损耗、负载损耗、电晕放电及整流等方面。一次绕组和二次绕组之间需要有效的绝缘厚度或距离，以避免电场击穿。因此，一次绕组和二次绕组之间的电磁耦合不像传统的低压变压器那样紧凑。对于一次侧来说，这将导致寄生泄漏电感，从而影响变压器的最大功率容量。特别是在设计大功率、高压变压器的时候，如要保证足够的绝缘距离，就会有寄生电感产生。影响漏感的因素有：1、变压器的结构形式及尺寸；2、铁芯形状（环形最小）、尺...
