玻璃钢冷却塔检修方案VIP免费

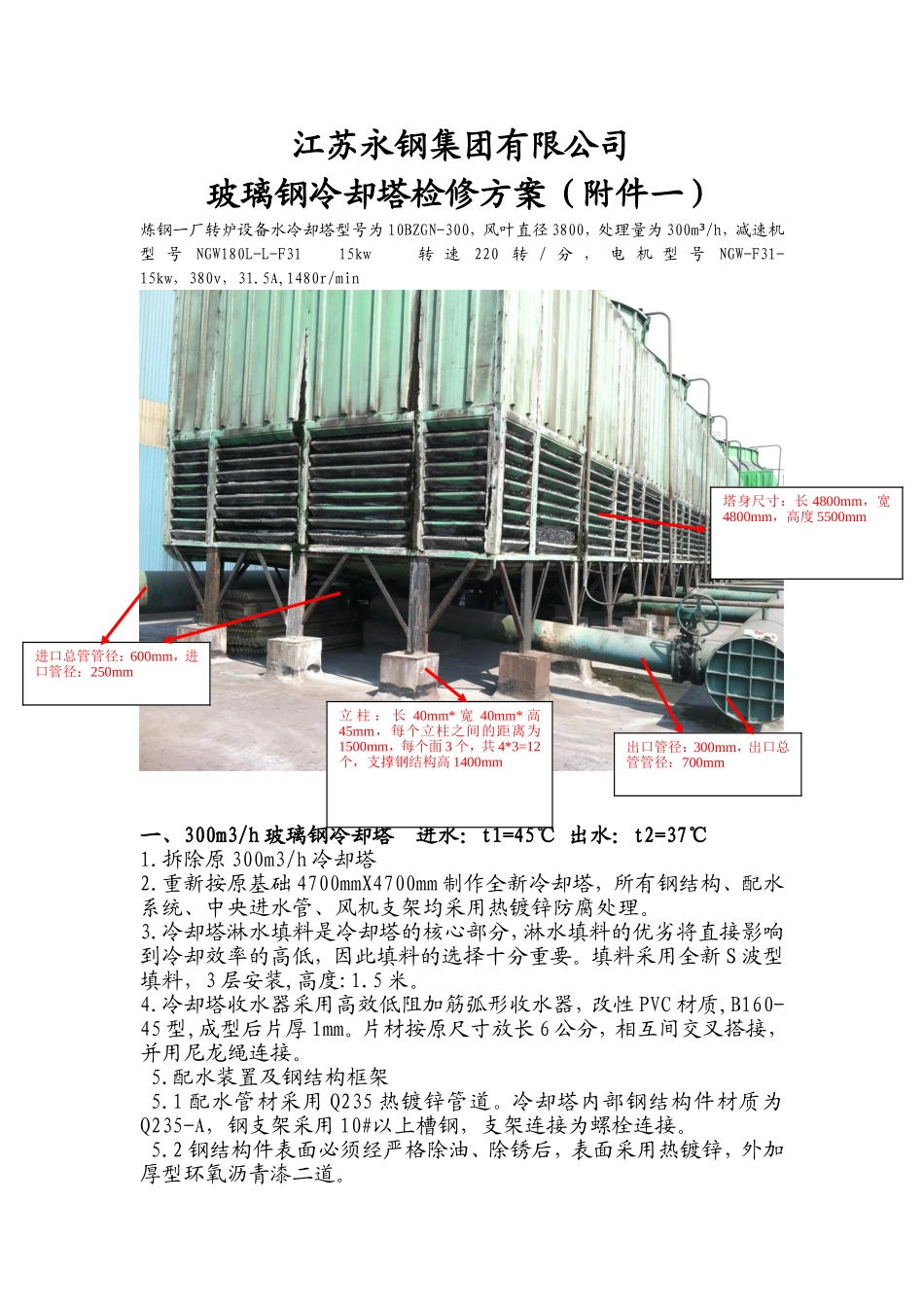

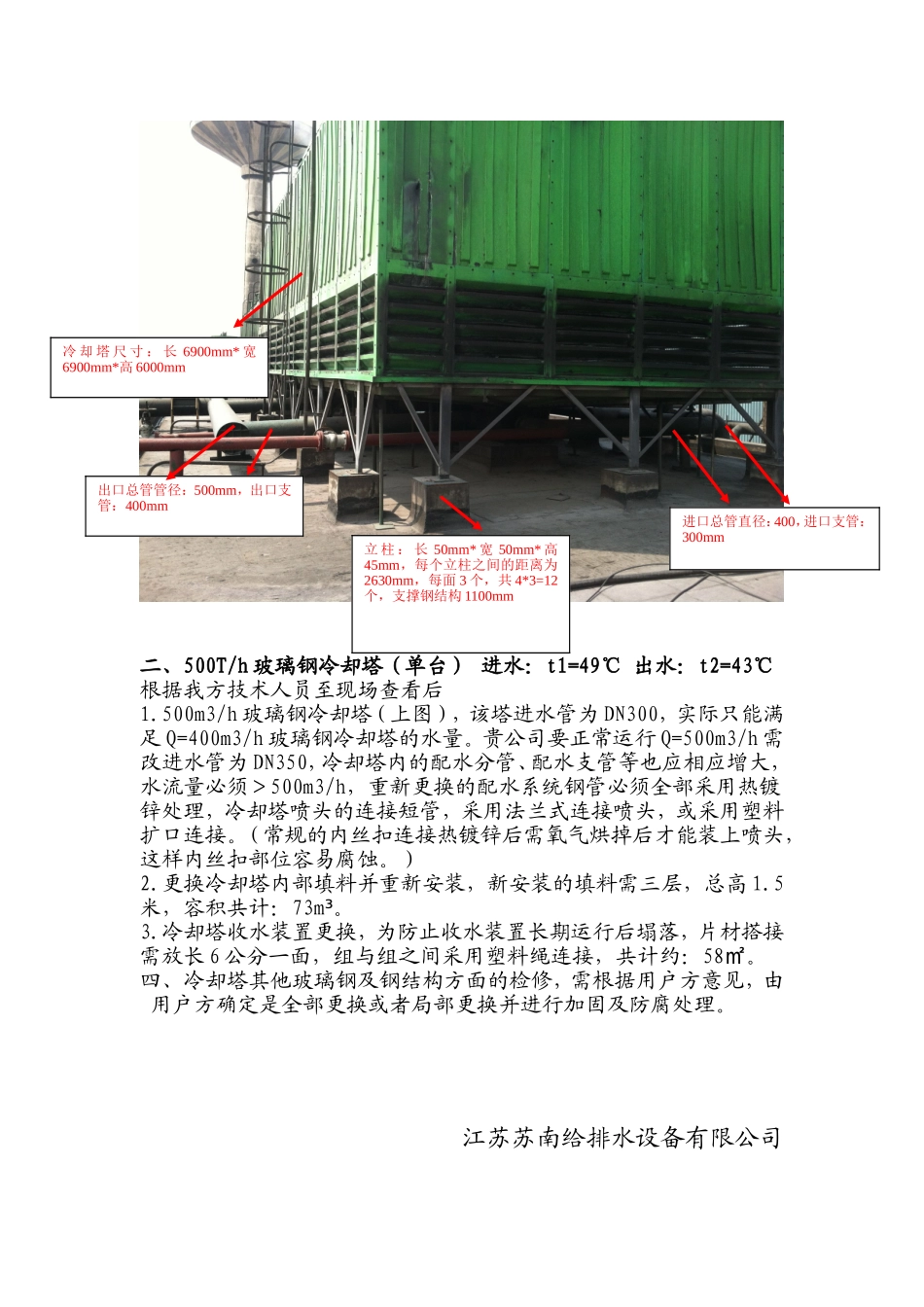

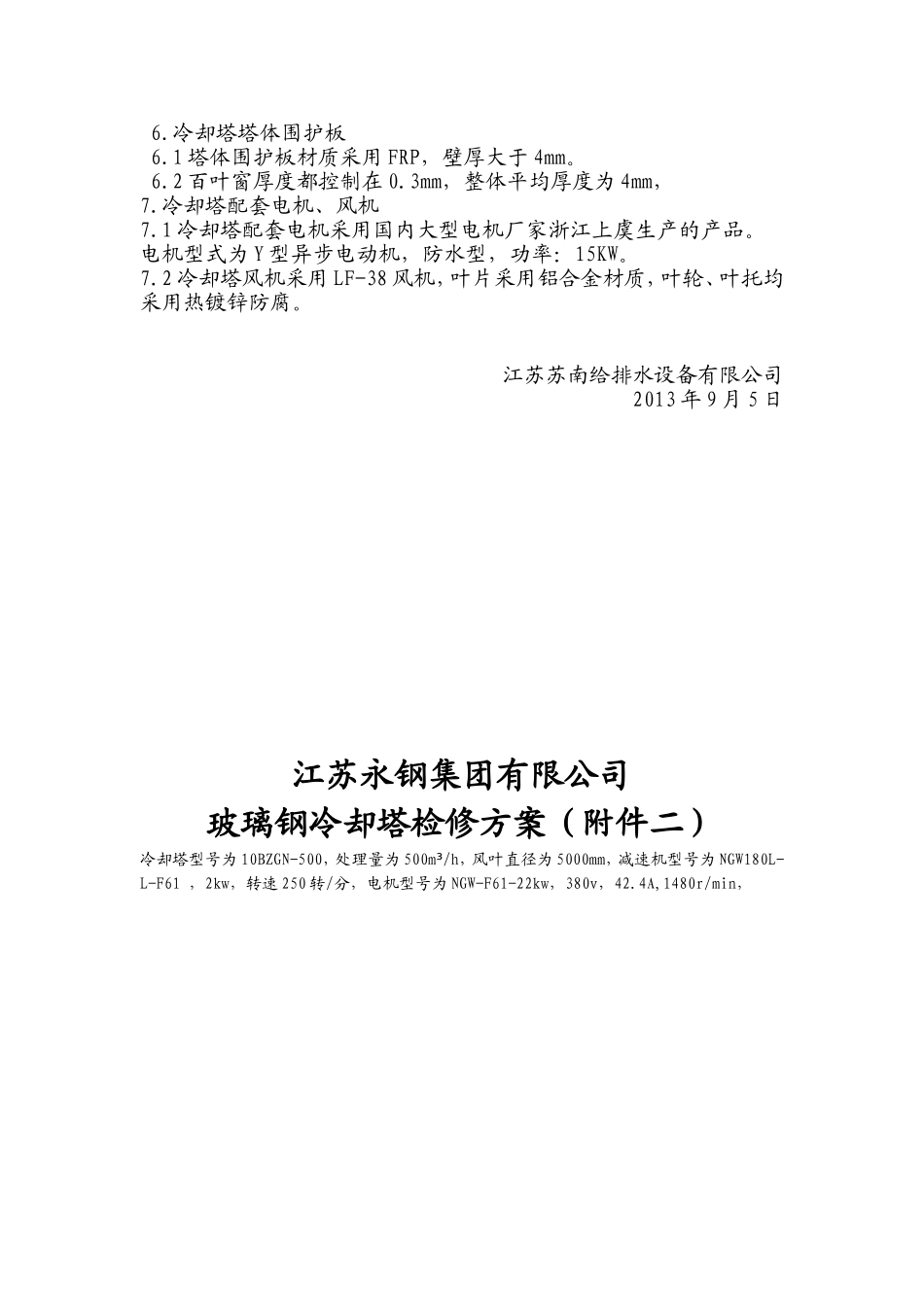

江苏永钢集团有限公司玻璃钢冷却塔检修方案（附件一）炼钢一厂转炉设备水冷却塔型号为10BZGN-300，风叶直径3800，处理量为300m/h³，减速机型号NGW180L-L-F3115kw转速220转/分，电机型号NGW-F31-15kw，380v，31.5A,1480r/min一、300m3/h玻璃钢冷却塔进水：t1=45℃出水：t2=37℃1.拆除原300m3/h冷却塔2.重新按原基础4700mmX4700mm制作全新冷却塔，所有钢结构、配水系统、中央进水管、风机支架均采用热镀锌防腐处理。3.冷却塔淋水填料是冷却塔的核心部分，淋水填料的优劣将直接影响到冷却效率的高低，因此填料的选择十分重要。填料采用全新S波型填料，3层安装,高度:1.5米。4.冷却塔收水器采用高效低阻加筋弧形收水器，改性PVC材质,B160-45型,成型后片厚1mm。片材按原尺寸放长6公分，相互间交叉搭接，并用尼龙绳连接。5.配水装置及钢结构框架5.1配水管材采用Q235热镀锌管道。冷却塔内部钢结构件材质为Q235-A，钢支架采用10#以上槽钢，支架连接为螺栓连接。5.2钢结构件表面必须经严格除油、除锈后，表面采用热镀锌，外加厚型环氧沥青漆二道。立柱：长40mm*宽40mm*高45mm，每个立柱之间的距离为1500mm，每个面3个，共4*3=12个，支撑钢结构高1400mm出口管径：300mm，出口总管管径：700mm进口总管管径：600mm，进口管径：250mm塔身尺寸：长4800mm，宽4800mm，高度5500mm6.冷却塔塔体围护板6.1塔体围护板材质采用FRP，壁厚大于4mm。6.2百叶窗厚度都控制在0.3mm，整体平均厚度为4mm，7.冷却塔配套电机、风机7.1冷却塔配套电机采用国内大型电机厂家浙江上虞生产的产品。电机型式为Y型异步电动机，防水型，功率：15KW。7.2冷却塔风机采用LF-38风机，叶片采用铝合金材质，叶轮、叶托均采用热镀锌防腐。江苏苏南给排水设备有限公司2013年9月5日江苏永钢集团有限公司玻璃钢冷却塔检修方案（附件二）冷却塔型号为10BZGN-500，处理量为500m/h³，风叶直径为5000mm，减速机型号为NGW180L-L-F61，2kw，转速250转/分，电机型号为NGW-F61-22kw，380v，42.4A,1480r/min，二、500T/h玻璃钢冷却塔（单台）进水：t1=49℃出水：t2=43℃根据我方技术人员至现场查看后1.500m3/h玻璃钢冷却塔（上图），该塔进水管为DN300，实际只能满足Q=400m3/h玻璃钢冷却塔的水量。贵公司要正常运行Q=500m3/h需改进水管为DN350，冷却塔内的配水分管、配水支管等也应相应增大，水流量必须＞500m3/h，重新更换的配水系统钢管必须全部采用热镀锌处理，冷却塔喷头的连接短管，采用法兰式连接喷头，或采用塑料扩口连接。（常规的内丝扣连接热镀锌后需氧气烘掉后才能装上喷头，这样内丝扣部位容易腐蚀。）2.更换冷却塔内部填料并重新安装，新安装的填料需三层，总高1.5米，容积共计：73m³。3.冷却塔收水装置更换，为防止收水装置长期运行后塌落，片材搭接需放长6公分一面，组与组之间采用塑料绳连接，共计约：58。㎡四、冷却塔其他玻璃钢及钢结构方面的检修，需根据用户方意见，由用户方确定是全部更换或者局部更换并进行加固及防腐处理。江苏苏南给排水设备有限公司立柱：长50mm*宽50mm*高45mm，每个立柱之间的距离为2630mm，每面3个，共4*3=12个，支撑钢结构1100mm出口总管管径：500mm，出口支管：400mm进口总管直径：400，进口支管：300mm冷却塔尺寸：长6900mm*宽6900mm*高6000mm2013年9月6日
