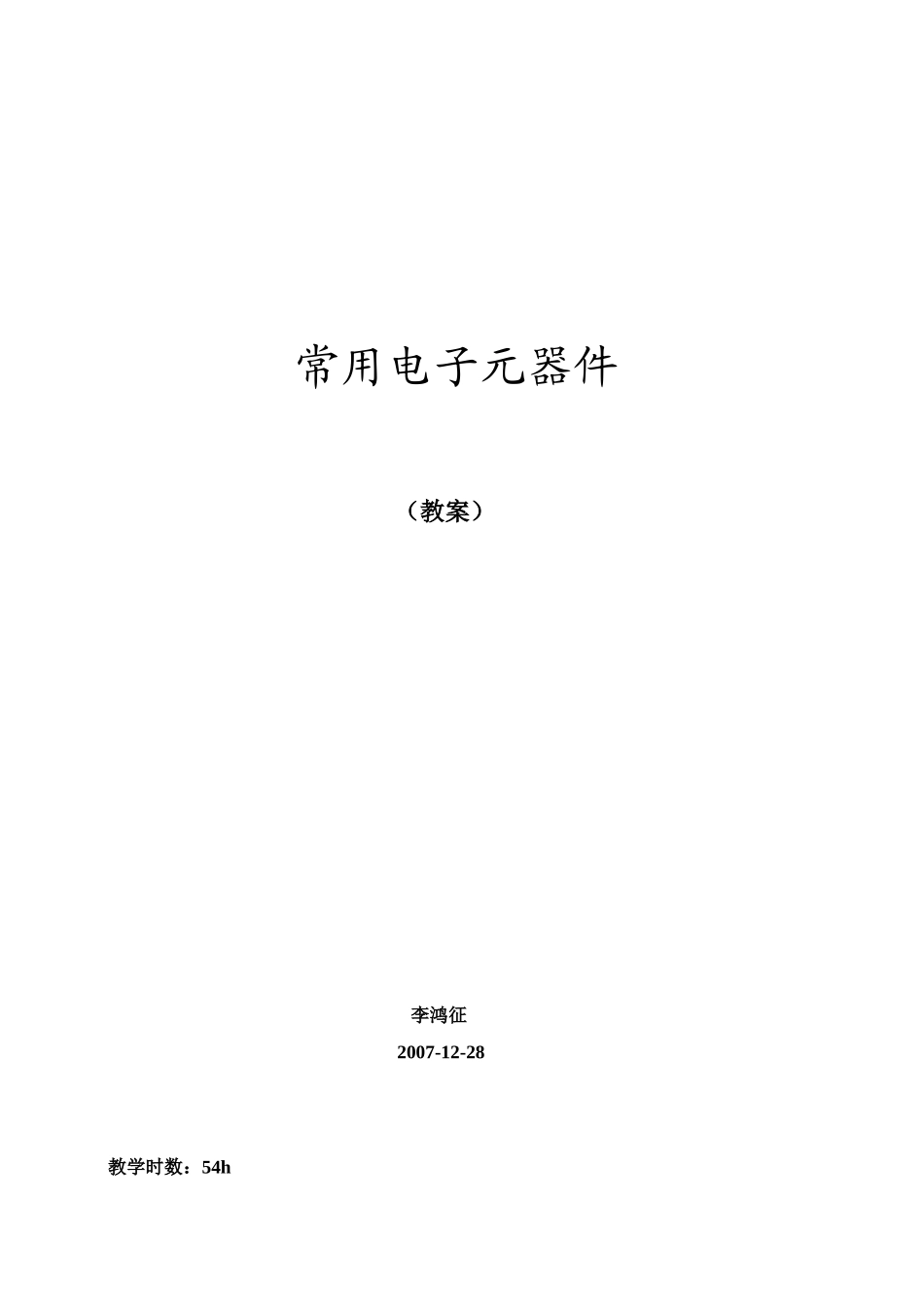

常用电子元器件（教案）李鸿征2007-12-28教学时数：54h适用专业：高职高专电子信息类第1章电阻器（7h）①教学内容和手段：固定电阻器、敏感电阻器、电位器、微调电阻器。通过多媒体展示或实物展示让学生了解实际器件的外形、结构，提高学生的学习积极性②教学目的和要求：本章让学生了解固定电阻器、敏感电阻器、电位器和微调电阻器的分类和型号命名方法等基本知识；掌握常用电阻器的识别、主要参数、检测方法和典型应用③教学重点和难点：色环电阻识别、电阻器的检测与使用④课后作业：2，4，7⑤教学提示：电阻器是电子线路中最常用的电子器件，在实际使用中可以进行串并联和混联以满足不同电路的阻值要求。而有些电路则有电压、电流、功率、温度、允许误差、结构功能等具体要求1.1固定电阻器1.1.1固定电阻器的种类和型号命名（多媒体或实物展示，让学生了解即可）1.1.2固定电阻器的主要参数（这一部分让学生重点掌握）1.标称阻值――电阻器上标注的阻值。电阻器的标称阻值有E24系列和E12系列。2.额定功率――在一定条件下（如规定的温升），电阻器在直流或交流电路中长期工作时所能承受的最大功率。电阻器的额定标称功率通常分为1/16W、1/8W、1/4W、1/2W、1W、2W、3W、4W、5W、10W等，其中1/8W和1/4W的电阻器较为常用。3.允许误差――电阻器误差允许的范围。普通电阻器的允许误差为±5％、±10％、±20％。如E24系列电阻器的允许误差为序号（用数字表示）分类（用数字、字母表示）材料（用数字表示）主称（用字母R或RP表示）±5％，E12系列电阻器的允许误差为±10％。高精度电阻器的允许误差为±1％、±0.5％。1.1.3固定电阻器的标识（这一部分让学生重点掌握）1.直标法，如（1.5±5％）KΩ；2.文字符号法如3R3K，表示（3.3±10％）Ω；3.色标法，色环电阻，如普通电阻棕、绿、红、银表示阻值是15×100Ω即1.5KΩ，误差为±10％的电阻1.1.4常用的固定电阻器（这一部分让学生了解即可）1.碳膜电阻器；2.金属膜电阻器；3.氧化膜电阻器；4.合成膜电阻器；5.化学沉积膜电阻器；6.有机实心电阻器；7.无机实心电阻器；8.金属玻璃釉电阻器；9.绕线电阻器；10.排电阻器（这一部分让学生重点掌握，为单片机等应用奠定基础）1.1.5熔断电阻器1.可恢复式熔断电阻器2.一次性熔断电阻器：（1）绕线式熔断电阻器；（2）膜式熔断电阻器1.1.6电阻器的检测和使用1.电阻器的检测2.电阻器的选用：（1）固定电阻器的选用；（2）熔断电阻器的选用1.2敏感电阻器1.2.1热敏电阻器（MZ或MF）热敏电阻器的电路符号：“RT”或“R”1.热敏电阻器的种类（这一部分让学生了解即可）（1）按结构及形状分：园片形（片状）、圆柱形（柱形）、圆圈形（垫圈状）等（2）按对温度变化的灵敏度分：高灵敏度形（突变型）、低灵敏度形（缓变型）（3）按受热方式分：直热式、旁热式（4）按温变特性分：正温度系数（PTC）、负温度系数（NTC）2.热敏电阻器的型号命名方法3.热敏电阻器的主要参数：（1）测量功率；（2）材料常数；（3）电阻温度系数；（4）热时间常数；（5）耗散系数；（6）开关温度；（7）最高工作温度；（8）标称电压；（9）工作电流；（10）稳压范围；（11）最大电压；（12）绝缘电阻4.正温度系数热敏电阻器（PTC）（1）正温度系数热敏电阻器的结构与特性：阻值与温度变化成正比例关系（2）正温度系数热敏电阻器的作用与应用：常温下阻值为几欧姆～几十欧姆，电流超过额定值时，其阻值能在几秒内迅速增大到数百～数千欧姆以上。（3）常用的正温度系数热敏电阻器MZ2系列、MZ21系列，彩电常用MZ71～系列MZ75系列5.负温度系数热敏电阻器（NTC）（1）负温度系数热敏电阻器的结构与特性：在工作温度范围内，温度升高阻值随之减小。（2）负温度系数热敏电阻器的作用与应用（3）常用的负温度系数热敏电阻器MF21系列、MF22系列、RR系列1.2.2光敏电阻器（MG）（这一部分让学生重点掌握）光敏电阻器在电路中的符号为：“R”、“RL”或“RG”（常用）1.光敏电阻器的结构、特性及应用：亮电阻通常在1kΩ以下，暗电阻为1.5MΩ以上2.光敏电阻器的型号命名方法3.光敏电阻器的种类4.光敏电阻器的主要参数：（1）亮电阻；（2）...
