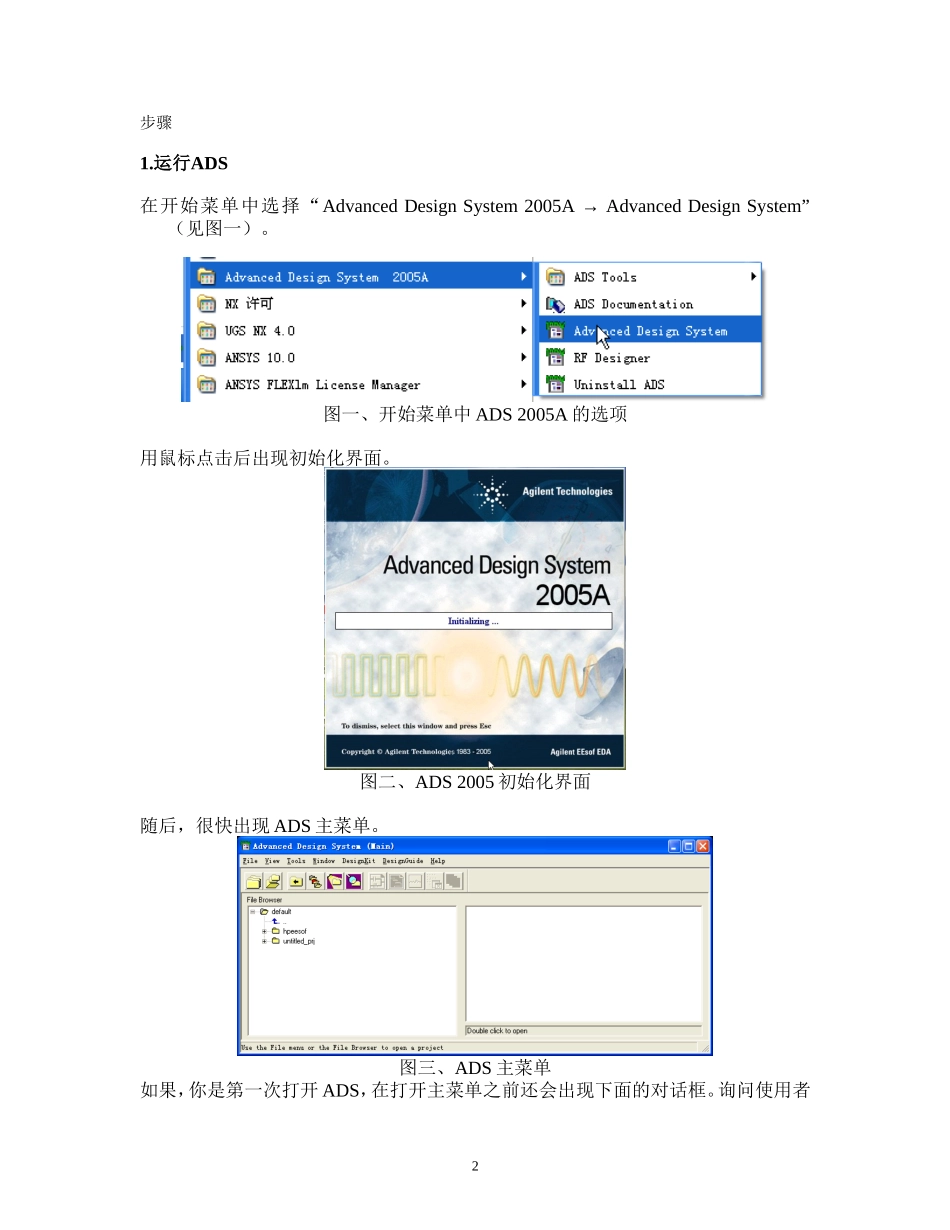

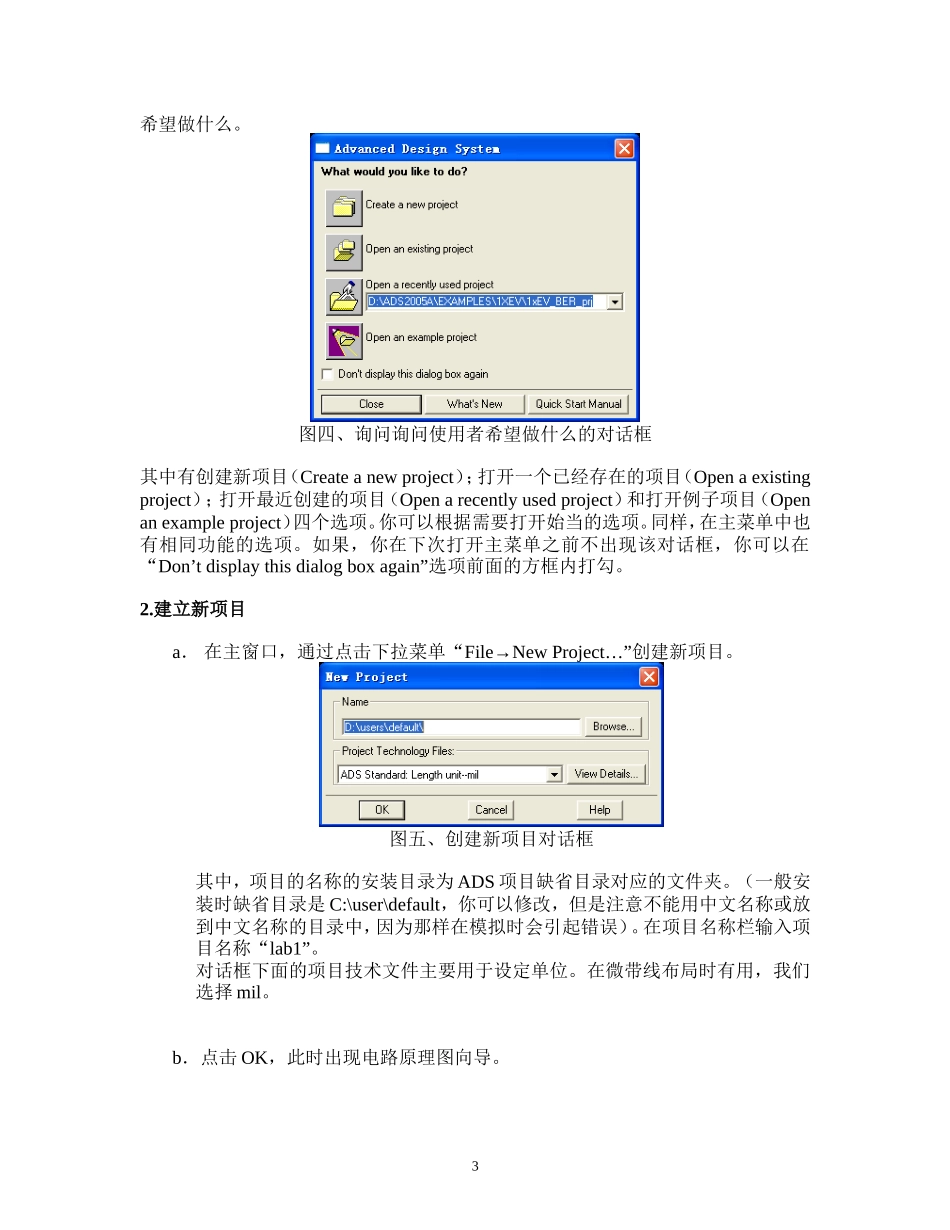

实验一、电路模拟基础概要该实验包括用户基础界面，ADS文件的创建过程包括建立原理图、仿真控件、仿真、和数据显示等部分的内容。该实验还包括调谐与谐波平衡法仿真的一个简单例子。目标建立一个新的项目和原理图设计设置并执行S参数模拟显示模拟数据和储存在模拟过程中调整电路参数使用例子文件和节点名称执行一个谐波平衡模拟在数据显示区写一个等式目录1.运行ADS………………………………………………………………………22.建立新项目……………………………………………………………………33.检查你的新项目内的文件……………………………………………………54.建立一个低通滤波器设计……………………………………………………55.设置S参数模拟………………………………………………………………66.开始模拟并显示数据…………………………………………………………77.储存数据窗口…………………………………………………………………98.调整滤波器电路………………………………………………………………109.模拟一个RFIC的谐波平衡…………………………………………………1210.增加一个线标签（节点名称），模拟，显示数据……………………………161步骤1.运行ADS在开始菜单中选择“AdvancedDesignSystem2005A→AdvancedDesignSystem”（见图一）。图一、开始菜单中ADS2005A的选项用鼠标点击后出现初始化界面。图二、ADS2005初始化界面随后，很快出现ADS主菜单。图三、ADS主菜单如果，你是第一次打开ADS，在打开主菜单之前还会出现下面的对话框。询问使用者2希望做什么。图四、询问询问使用者希望做什么的对话框其中有创建新项目（Createanewproject）；打开一个已经存在的项目（Openaexistingproject）；打开最近创建的项目（Openarecentlyusedproject）和打开例子项目（Openanexampleproject）四个选项。你可以根据需要打开始当的选项。同样，在主菜单中也有相同功能的选项。如果，你在下次打开主菜单之前不出现该对话框，你可以在“Don’tdisplaythisdialogboxagain”选项前面的方框内打勾。2.建立新项目a．在主窗口，通过点击下拉菜单“File→NewProject…”创建新项目。图五、创建新项目对话框其中，项目的名称的安装目录为ADS项目缺省目录对应的文件夹。（一般安装时缺省目录是C:\user\default，你可以修改，但是注意不能用中文名称或放到中文名称的目录中，因为那样在模拟时会引起错误）。在项目名称栏输入项目名称“lab1”。对话框下面的项目技术文件主要用于设定单位。在微带线布局时有用，我们选择mil。b．点击OK，此时出现电路原理图向导。3图六、创建子电路和仿真向导界面这里有三个选项，一个是创建子电路向导、一个是仿真向导、另外一个是不使用向导。如果，使用向导创建子电路或仿真，你需要按要求给定端口或其它数据。最后点击“Finish”。如果你选择不使用向导。点击“Finish”,就会出现原理图设计窗口。图七、原理图设计窗口使用该窗口就可以进行原理图设计或仿真。但需注意此时该原理图设计还没有命名。它使用默认的设计名“untitled1”作为该设计的名字。3.检查你的新项目内的文件4a．在ADS主窗口查看左边的文件浏览窗口。目前显示你在lab1项目内。b．在主窗口，双击networks目录,目前里面没有原理图文件。图八、ADS主窗口4.建立一个低通滤波器设计a．在主窗口，点击NewSchematicWindow图标，也可以使用刚才自动打开的原理图窗口。b．在原理图设计窗口点击图标，储存原理图。取名LPF1。此时在ADS主窗口network目录中会出现LPF1.dsn文件。c．在元件模型列表窗口中选择Lumped－Components（集总参数元件）项。示意图如下图九、元件库示意图d．从该选项左边面板中选择电容图标。然后，在电路图设计窗口放置电容并用键把电容旋转成竖直状态（见图十）。e．然后用类似的方法在电路图设计窗口放入电感，利用快捷键，把电容器的一端接地。利用快捷键，用线把他们连起来。5图十、放置电容图十一、放置电感并把元件连接起来f．在元件库列表窗口选择Simulation－S_Param项，在该项面板中选择S－parameter模拟控制器（象个齿轮）和端口Term放到图上...
