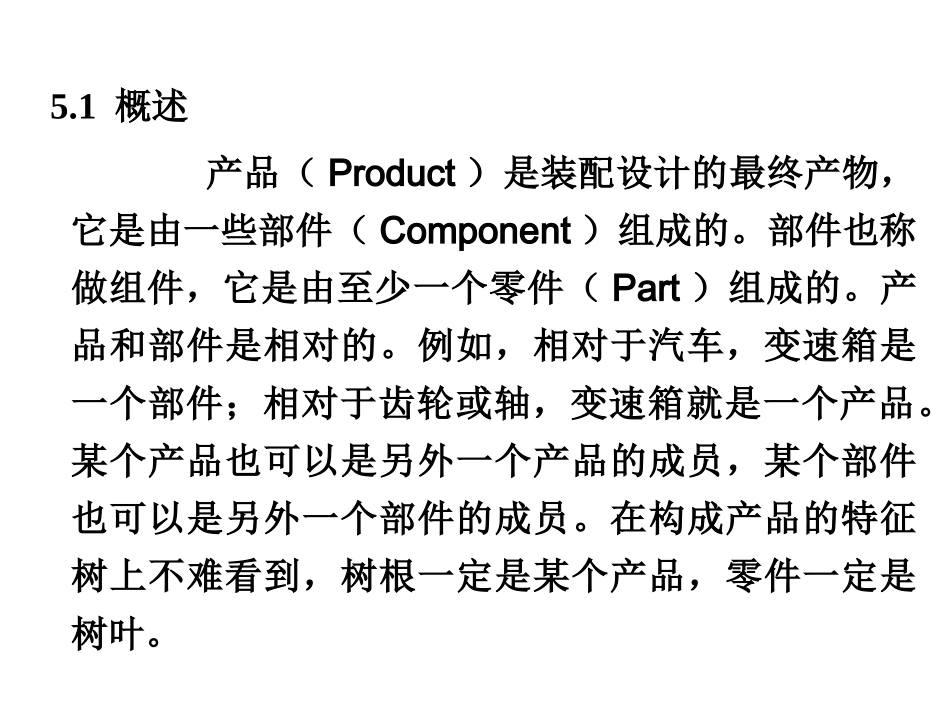

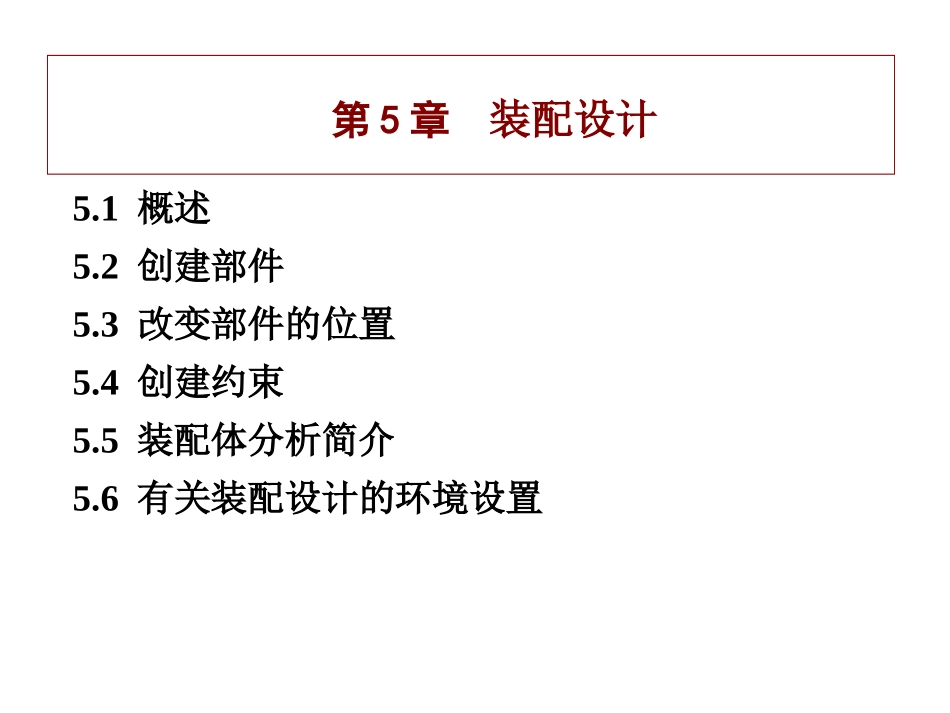

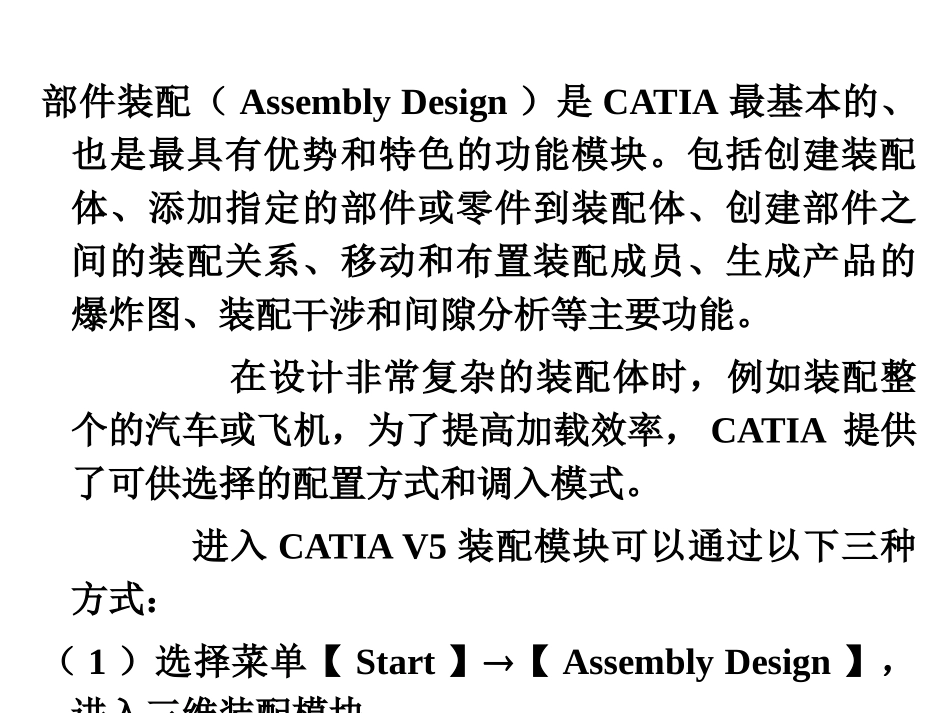

第5章装配设计5.1概述5.2创建部件5.3改变部件的位置5.4创建约束5.5装配体分析简介5.6有关装配设计的环境设置5.1概述产品（Product）是装配设计的最终产物，它是由一些部件（Component）组成的。部件也称做组件，它是由至少一个零件（Part）组成的。产品和部件是相对的。例如，相对于汽车，变速箱是一个部件；相对于齿轮或轴，变速箱就是一个产品。某个产品也可以是另外一个产品的成员，某个部件也可以是另外一个部件的成员。在构成产品的特征树上不难看到，树根一定是某个产品，零件一定是树叶。部件装配（AssemblyDesign）是CATIA最基本的、也是最具有优势和特色的功能模块。包括创建装配体、添加指定的部件或零件到装配体、创建部件之间的装配关系、移动和布置装配成员、生成产品的爆炸图、装配干涉和间隙分析等主要功能。在设计非常复杂的装配体时，例如装配整个的汽车或飞机，为了提高加载效率，CATIA提供了可供选择的配置方式和调入模式。进入CATIAV5装配模块可以通过以下三种方式：（1）选择菜单【Start】【AssemblyDesign】，进入三维装配模块。（2）选择菜单【File】【Open···】或【New···】，在随后弹出的图5-1所示对话框中选择Product文件类型，进入三维装配模块。图5-1从File菜单下进入三维装配模块（3）单击Workbench图标，弹出图5-2所示【WelcometoCATIAV5】对话框，选择其中AssemblyDesign图标，进入三维装配模块。图5-2【WelcometoCATIAV5】对话框装配文件的类型是CATProduct,在特征树上文件最顶部的默认特征的名称是Product.1。5.2创建部件有关创建装配部件的工具栏见图5-3所示ProductStructure工具栏，在Insert菜单也可以调用相应的功能。创建部件的图标如下：图5-3【ProductStructure】工具栏5.2.1插入部件图标的功能是将一个部件插入到当前产品，在这个部件之下还可以插入其他产品或零件。有关这个部件的数据直接存储在当前产品内。选择要装配的产品，单击该图标，弹出图5-4所示零件号【PartNumber】对话框，输入自定义的名字，或者单击OK按钮采用默认的名字，特征树增加了一个新结点，见图5-5。图5-4【PartNumber】对话框（a）插入前（b）插入后图5-5插入一个部件5.2.2插入产品图标的功能是将一个产品插入到当前产品，在这个产品之下还可以插入其他产品或零件。有关这个产品的数据存储在独立的新文件内。选择要装配的产品，单击该图标，弹出图5-4所示零件号【PartNumber】对话框，输入自定义的名字，或者单击OK按钮采用默认的名字，特征树增加了一个新结点，见图5-6。（a）插入前（b）插入后图5-6插入一个产品5.2.3插入新零件图标的功能是将一个新零件插入到当前产品，这个零件是新创建的，它的数据存储在独立的新文件内。选择要装配的产品，单击该图标，弹出图5-4所示零件号【PartNumber】对话框，输入自定义的名字，或者单击OK按钮采用默认的名字，特征树增加了一个新结点，见图5-7。（a）插入前（b）插入后（c）新结点的下一层结点图5-7插入一个新零件双击新结点的下一层结点，例如双击图5-7（c）的结点，进入零件设计模块。创建一个以Part1为默认文件名的新零件。5.2.4插入已经存在的部件图标的功能是将一个已经存在的部件插入到当前产品。选择要装配的产品，单击该图标，弹出一个选择文件的【FileSelection】对话框，输入已经存在的部件或零件的文件名。特征树增加了一个新结点，见图5-8。（a）插入前（b）插入后图5-8插入一个已经存在的部件若插入零件的零件号与当前装配体产生冲突，则弹出图5-9所示【Partnumberconfilcts】对话框。选择产生冲突的零件号，单击Rename按钮，在随后弹出弹出图5-4所示零件号【PartNumber】对话框内输入自定义的名字，或者单击Automaticrename按钮，由系统自动改名，单击OK按钮，特征树增加了一个自定义名字的新结点。图5-9【Partnumberconfilcts】对话5.2.5替换部件图标的功能是用其他产品或零件替换当前产品下的产品或零件。在当前装配体中选择要被替换的部件，单击该按钮，弹出一个选择文件的【FileSelection】对话框，输入一个已经存在的部件或零件的文件名，即可替换已选择的部件5.2.6重新排序特征树图标的...
