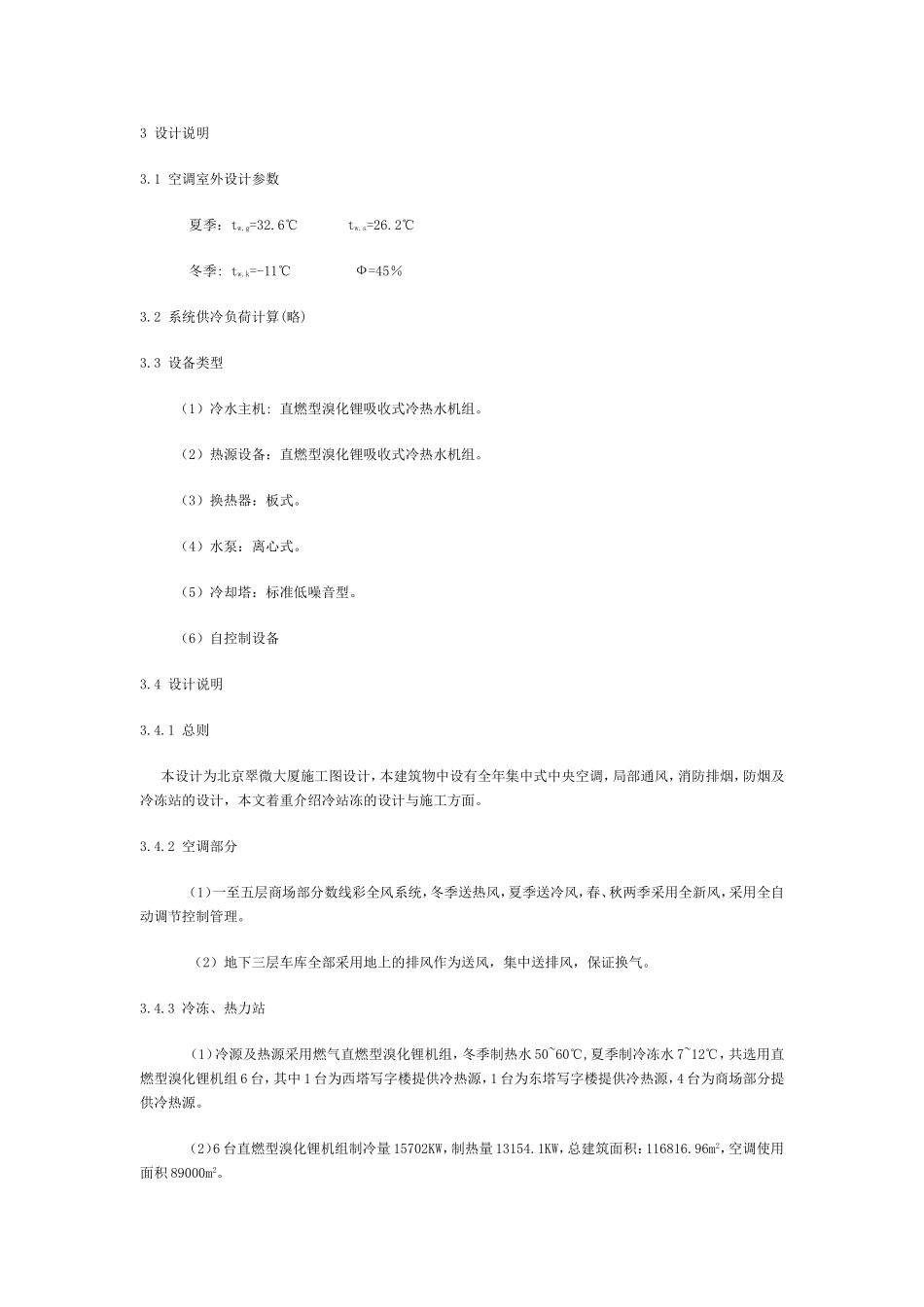

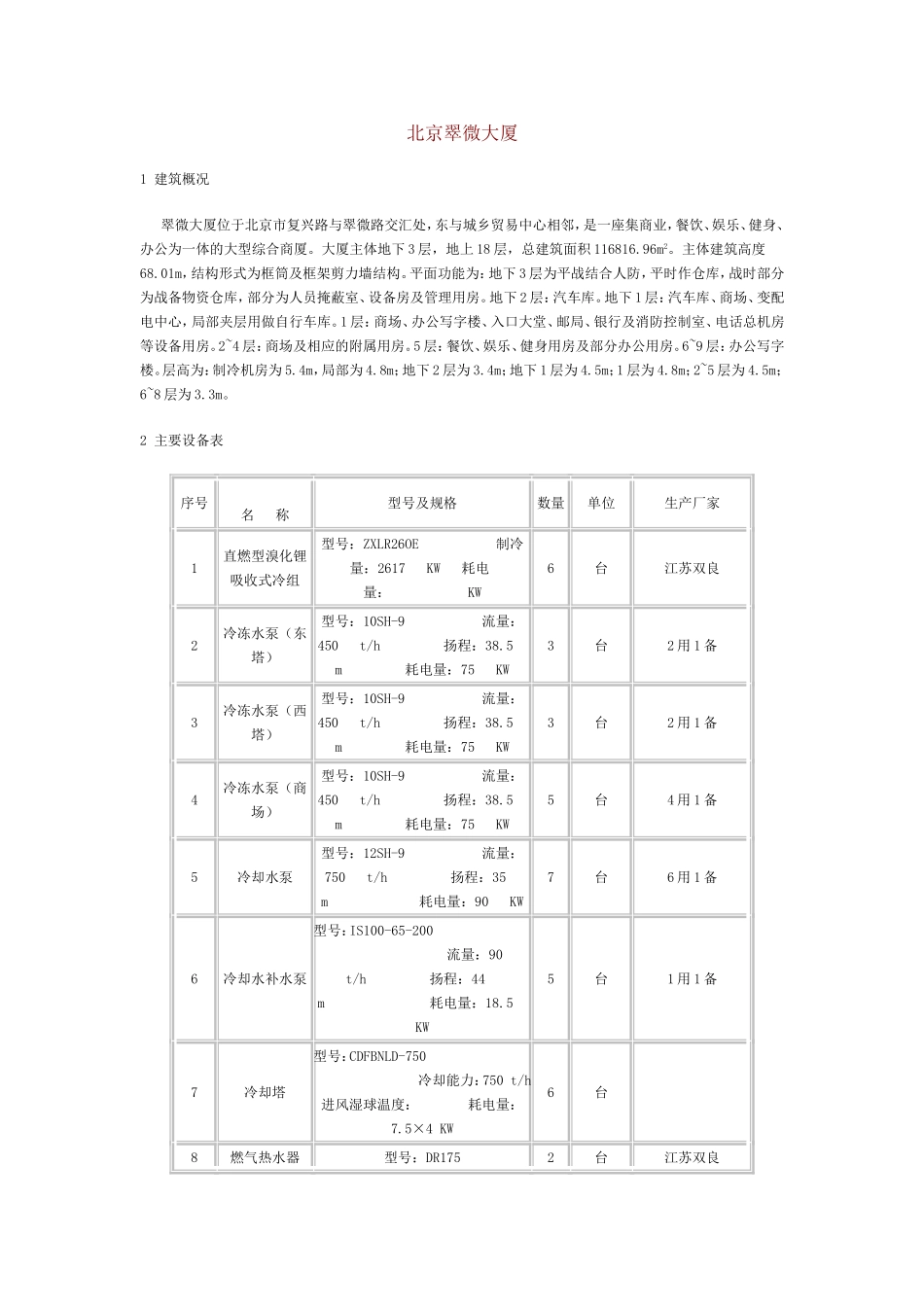

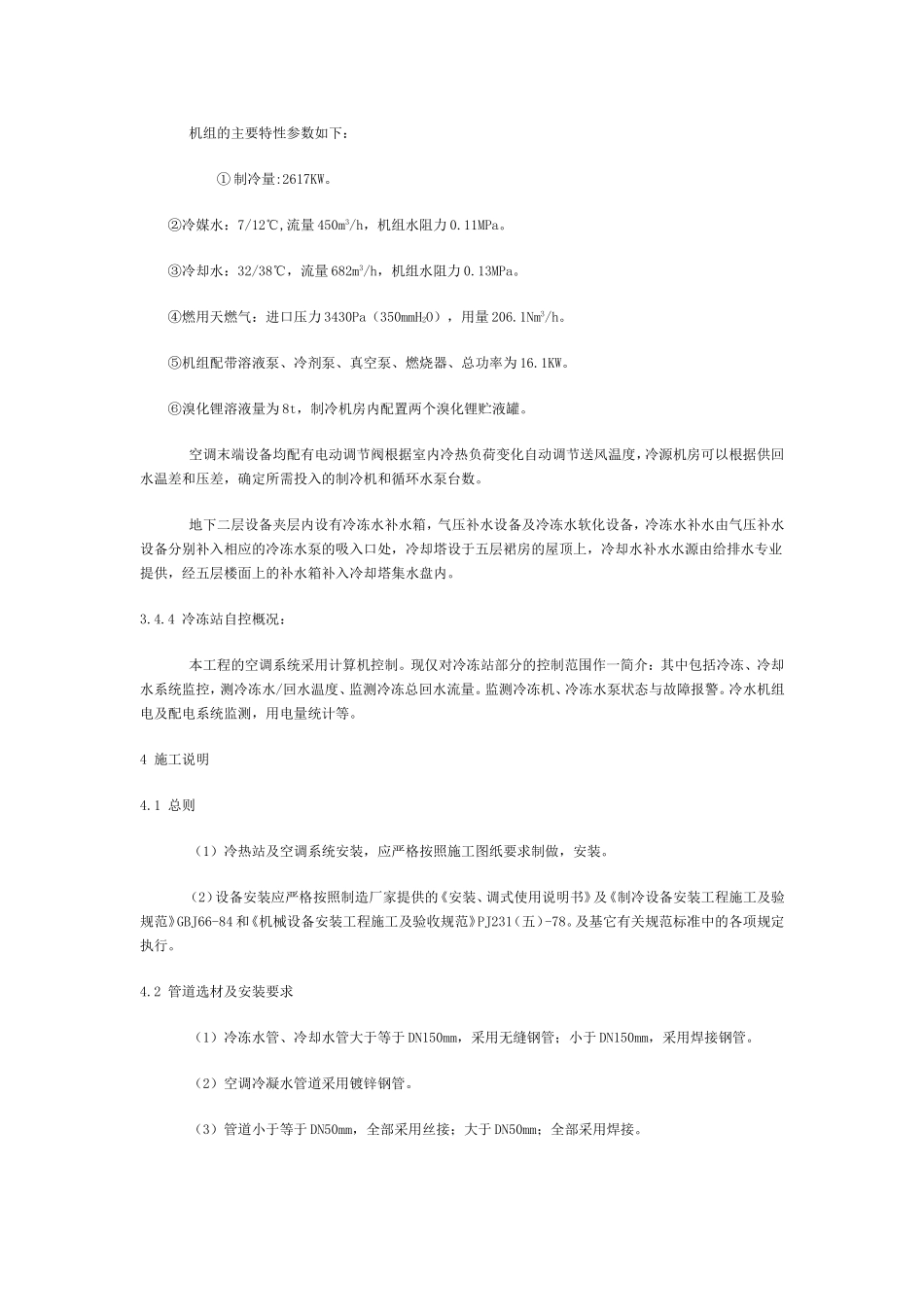

北京翠微大厦1建筑概况翠微大厦位于北京市复兴路与翠微路交汇处，东与城乡贸易中心相邻，是一座集商业，餐饮、娱乐、健身、办公为一体的大型综合商厦。大厦主体地下3层，地上18层，总建筑面积116816.96m2。主体建筑高度68.01m，结构形式为框筒及框架剪力墙结构。平面功能为：地下3层为平战结合人防，平时作仓库，战时部分为战备物资仓库，部分为人员掩蔽室、设备房及管理用房。地下2层：汽车库。地下1层：汽车库、商场、变配电中心，局部夹层用做自行车库。1层：商场、办公写字楼、入口大堂、邮局、银行及消防控制室、电话总机房等设备用房。2~4层：商场及相应的附属用房。5层：餐饮、娱乐、健身用房及部分办公用房。6~9层：办公写字楼。层高为：制冷机房为5.4m，局部为4.8m；地下2层为3.4m；地下1层为4.5m；1层为4.8m；2~5层为4.5m；6~8层为3.3m。2主要设备表序号名称型号及规格数量单位生产厂家1直燃型溴化锂吸收式冷组型号：ZXLR26OE制冷量：2617KW耗电量：KW6台江苏双良2冷冻水泵（东塔）型号：10SH-9流量：450t/h扬程：38.5m耗电量：75KW3台2用1备3冷冻水泵（西塔）型号：10SH-9流量：450t/h扬程：38.5m耗电量：75KW3台2用1备4冷冻水泵（商场）型号：10SH-9流量：450t/h扬程：38.5m耗电量：75KW5台4用1备5冷却水泵型号：12SH-9流量：750t/h扬程：35m耗电量：90KW7台6用1备6冷却水补水泵型号：IS100-65-200流量：90t/h扬程：44m耗电量：18.5KW5台1用1备7冷却塔型号：CDFBNLD-750冷却能力：750t/h进风湿球温度：耗电量：7.5×4KW6台8燃气热水器型号：DR1752台江苏双良3设计说明3.1空调室外设计参数夏季：tw.g=32.6℃tw.s=26.2℃冬季:tw.k=-11℃Ф=45％3.2系统供冷负荷计算(略)3.3设备类型（1）冷水主机:直燃型溴化锂吸收式冷热水机组。（2）热源设备：直燃型溴化锂吸收式冷热水机组。（3）换热器：板式。（4）水泵：离心式。（5）冷却塔：标准低噪音型。（6）自控制设备3.4设计说明3.4.1总则本设计为北京翠微大厦施工图设计，本建筑物中设有全年集中式中央空调，局部通风，消防排烟，防烟及冷冻站的设计，本文着重介绍冷站冻的设计与施工方面。3.4.2空调部分（1）一至五层商场部分数线彩全风系统，冬季送热风，夏季送冷风，春、秋两季采用全新风，采用全自动调节控制管理。（2）地下三层车库全部采用地上的排风作为送风，集中送排风，保证换气。3.4.3冷冻、热力站（1）冷源及热源采用燃气直燃型溴化锂机组，冬季制热水50~60℃,夏季制冷冻水7~12℃，共选用直燃型溴化锂机组6台，其中1台为西塔写字楼提供冷热源，1台为东塔写字楼提供冷热源，4台为商场部分提供冷热源。（2）6台直燃型溴化锂机组制冷量15702KW，制热量13154.1KW，总建筑面积：116816.96m2，空调使用面积89000m2。机组的主要特性参数如下：①制冷量:2617KW。②冷媒水：7/12℃,流量450m3/h，机组水阻力0.11MPa。③冷却水：32/38℃，流量682m3/h，机组水阻力0.13MPa。④燃用天燃气：进口压力3430Pa（350mmH2O），用量206.1Nm3/h。⑤机组配带溶液泵、冷剂泵、真空泵、燃烧器、总功率为16.1KW。⑥溴化锂溶液量为8t，制冷机房内配置两个溴化锂贮液罐。空调末端设备均配有电动调节阀根据室内冷热负荷变化自动调节送风温度，冷源机房可以根据供回水温差和压差，确定所需投入的制冷机和循环水泵台数。地下二层设备夹层内设有冷冻水补水箱，气压补水设备及冷冻水软化设备，冷冻水补水由气压补水设备分别补入相应的冷冻水泵的吸入口处，冷却塔设于五层裙房的屋顶上，冷却水补水水源由给排水专业提供，经五层楼面上的补水箱补入冷却塔集水盘内。3.4.4冷冻站自控概况：本工程的空调系统采用计算机控制。现仅对冷冻站部分的控制范围作一简介：其中包括冷冻、冷却水系统监控，测冷冻水/回水温度、监测冷冻总回水流量。监测冷冻机、冷冻水泵状态与故障报警。冷水机组电及配电系统监测，用电量统计等。4施工说明4.1总则（1）冷热站及空调系统安装，应严格按照施工图纸要求制做，安装。（2）设备安装应严格按照制造厂家提供的《安装、调式使用说明书》及《制冷设备安装工程施工及验规范》GBJ66-84和《机械设备安装工程施工及验收规范...
