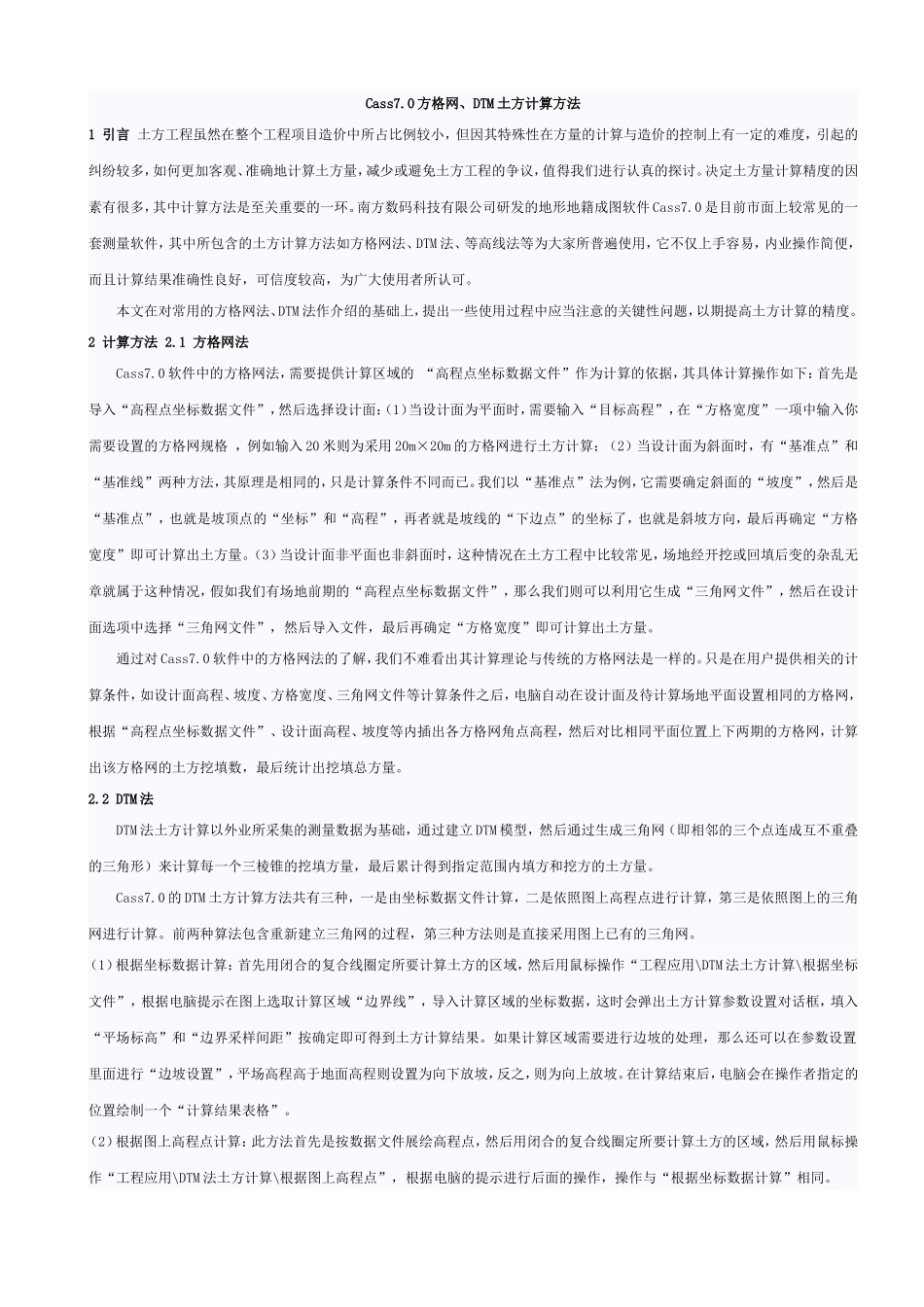

Cass7.0方格网、DTM土方计算方法1引言土方工程虽然在整个工程项目造价中所占比例较小，但因其特殊性在方量的计算与造价的控制上有一定的难度，引起的纠纷较多，如何更加客观、准确地计算土方量，减少或避免土方工程的争议，值得我们进行认真的探讨。决定土方量计算精度的因素有很多，其中计算方法是至关重要的一环。南方数码科技有限公司研发的地形地籍成图软件Cass7.0是目前市面上较常见的一套测量软件，其中所包含的土方计算方法如方格网法、DTM法、等高线法等为大家所普遍使用，它不仅上手容易，内业操作简便，而且计算结果准确性良好，可信度较高，为广大使用者所认可。本文在对常用的方格网法、DTM法作介绍的基础上，提出一些使用过程中应当注意的关键性问题，以期提高土方计算的精度。2计算方法2.1方格网法Cass7.0软件中的方格网法，需要提供计算区域的“高程点坐标数据文件”作为计算的依据，其具体计算操作如下：首先是导入“高程点坐标数据文件”，然后选择设计面：（1）当设计面为平面时，需要输入“目标高程”，在“方格宽度”一项中输入你需要设置的方格网规格，例如输入20米则为采用20m×20m的方格网进行土方计算；（2）当设计面为斜面时，有“基准点”和“基准线”两种方法，其原理是相同的，只是计算条件不同而已。我们以“基准点”法为例，它需要确定斜面的“坡度”，然后是“基准点”，也就是坡顶点的“坐标”和“高程”，再者就是坡线的“下边点”的坐标了，也就是斜坡方向，最后再确定“方格宽度”即可计算出土方量。（3）当设计面非平面也非斜面时，这种情况在土方工程中比较常见，场地经开挖或回填后变的杂乱无章就属于这种情况，假如我们有场地前期的“高程点坐标数据文件”，那么我们则可以利用它生成“三角网文件”，然后在设计面选项中选择“三角网文件”，然后导入文件，最后再确定“方格宽度”即可计算出土方量。通过对Cass7.0软件中的方格网法的了解，我们不难看出其计算理论与传统的方格网法是一样的。只是在用户提供相关的计算条件，如设计面高程、坡度、方格宽度、三角网文件等计算条件之后，电脑自动在设计面及待计算场地平面设置相同的方格网，根据“高程点坐标数据文件”、设计面高程、坡度等内插出各方格网角点高程，然后对比相同平面位置上下两期的方格网，计算出该方格网的土方挖填数，最后统计出挖填总方量。2.2DTM法DTM法土方计算以外业所采集的测量数据为基础，通过建立DTM模型，然后通过生成三角网（即相邻的三个点连成互不重叠的三角形）来计算每一个三棱锥的挖填方量，最后累计得到指定范围内填方和挖方的土方量。Cass7.0的DTM土方计算方法共有三种，一是由坐标数据文件计算，二是依照图上高程点进行计算，第三是依照图上的三角网进行计算。前两种算法包含重新建立三角网的过程，第三种方法则是直接采用图上已有的三角网。（1）根据坐标数据计算：首先用闭合的复合线圈定所要计算土方的区域，然后用鼠标操作“工程应用\DTM法土方计算\根据坐标文件”，根据电脑提示在图上选取计算区域“边界线”，导入计算区域的坐标数据，这时会弹出土方计算参数设置对话框，填入“平场标高”和“边界采样间距”按确定即可得到土方计算结果。如果计算区域需要进行边坡的处理，那么还可以在参数设置里面进行“边坡设置”，平场高程高于地面高程则设置为向下放坡，反之，则为向上放坡。在计算结束后，电脑会在操作者指定的位置绘制一个“计算结果表格”。（2）根据图上高程点计算：此方法首先是按数据文件展绘高程点，然后用闭合的复合线圈定所要计算土方的区域，然后用鼠标操作“工程应用\DTM法土方计算\根据图上高程点”，根据电脑的提示进行后面的操作，操作与“根据坐标数据计算”相同。（3）根据图上的三角网计算：在计算区域先建立DTM模型，生成三角网，然后根据地形的实际情况，对既有的三角网进行必要的添加和删除，使结果更接近实际地形，最后用鼠标操作“工程应用\DTM法土方计算\根据图上三角网”，根据电脑的提示，输入平场标高，选取计算所需的所有三角形按回车键即得计算结果。（4）两期间土方计算两期间土方计算指的是对同一区域进行了两...
