UG 装配概念VIP免费

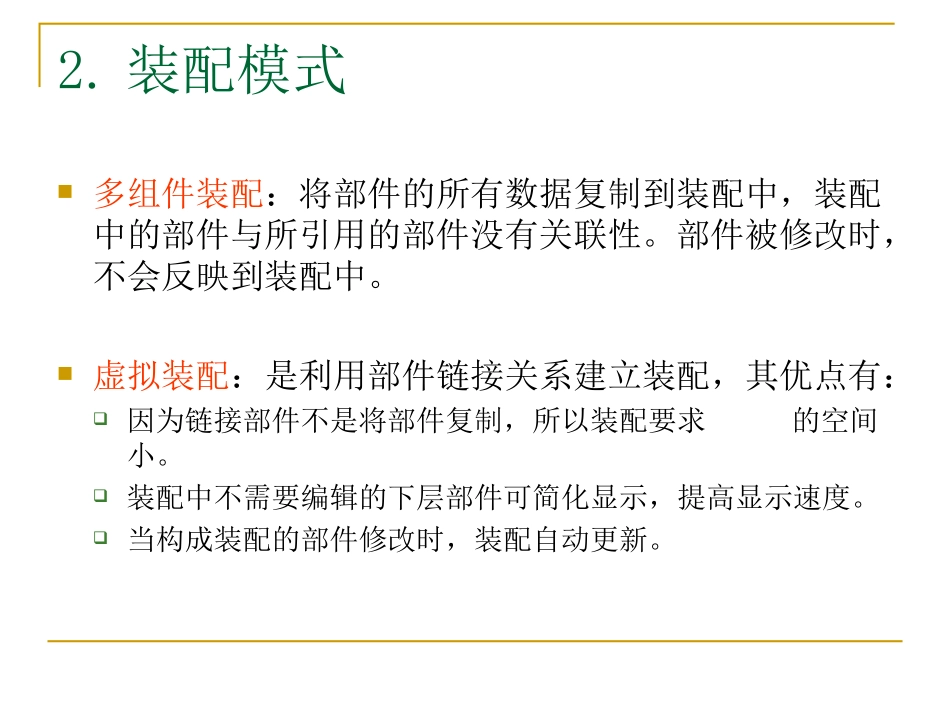

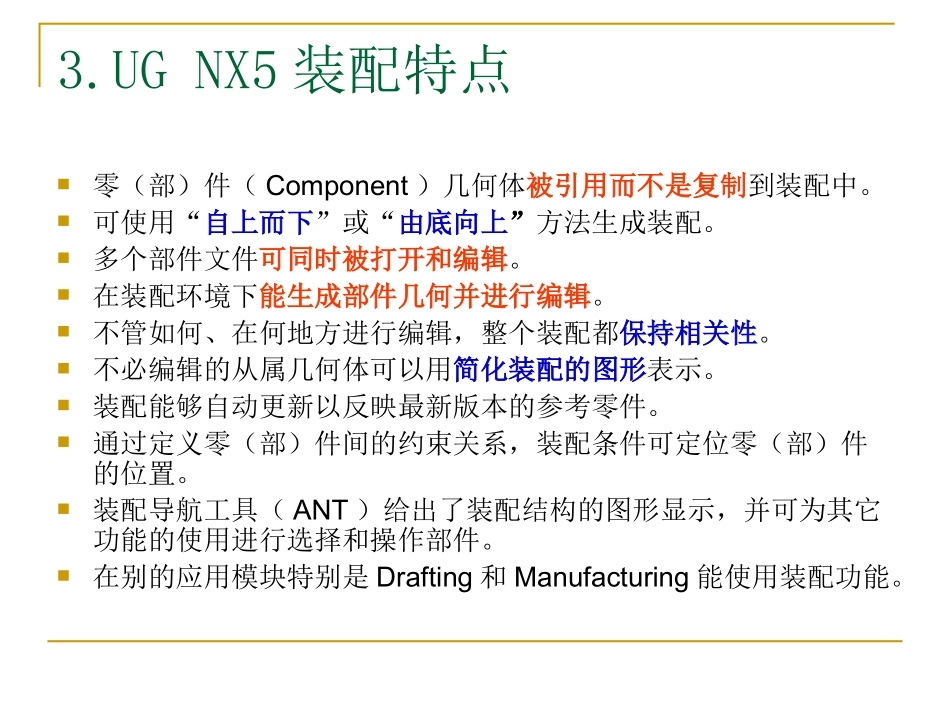

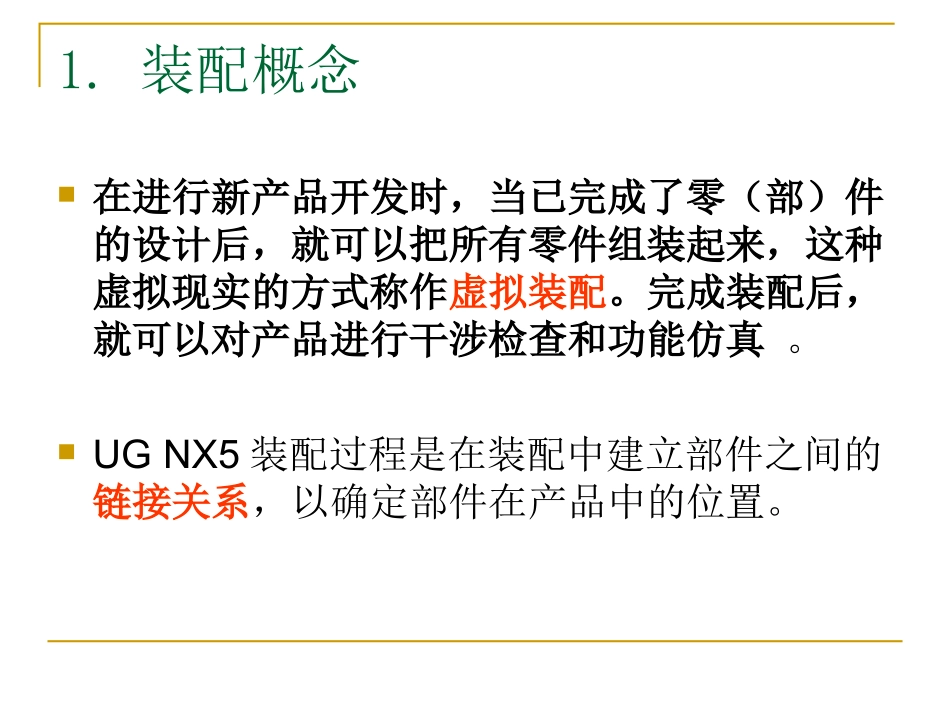

1.装配概念在进行新产品开发时，当已完成了零（部）件的设计后，就可以把所有零件组装起来，这种虚拟现实的方式称作虚拟装配。完成装配后，就可以对产品进行干涉检查和功能仿真。UGNX5装配过程是在装配中建立部件之间的链接关系，以确定部件在产品中的位置。2.装配模式多组件装配：将部件的所有数据复制到装配中，装配中的部件与所引用的部件没有关联性。部件被修改时，不会反映到装配中。虚拟装配：是利用部件链接关系建立装配，其优点有：因为链接部件不是将部件复制，所以装配要求的空间小。装配中不需要编辑的下层部件可简化显示，提高显示速度。当构成装配的部件修改时，装配自动更新。3.UGNX5装配特点零（部）件（Component）几何体被引用而不是复制到装配中。可使用“自上而下”或“由底向上”方法生成装配。多个部件文件可同时被打开和编辑。在装配环境下能生成部件几何并进行编辑。不管如何、在何地方进行编辑，整个装配都保持相关性。不必编辑的从属几何体可以用简化装配的图形表示。装配能够自动更新以反映最新版本的参考零件。通过定义零（部）件间的约束关系，装配条件可定位零（部）件的位置。装配导航工具（ANT）给出了装配结构的图形显示，并可为其它功能的使用进行选择和操作部件。在别的应用模块特别是Drafting和Manufacturing能使用装配功能。4.装配方法自顶向下：在装配中创建与其他部件相关的部件模型，在顶层产生一个装配，逐步向下添加零件产生部件或子装配体。（直接在装配中设计零部件）自底向上：从底层向上装配，在装配中创建与其他相关的部件模型。将零件加入到装配体中。（先分别设计出各个零部件，再进行装配）混合装配：将前两种装配结合在一起的装配方法。5.装配中部件的不同状态显示部件：指在装配过程中显示所选的部件。工作部件：在装配过程中对部件进行设计和修改时，设置所需操作部件的一种状态。6.UGNX5装配的启动直接建立装配文件在其它模块中装配
