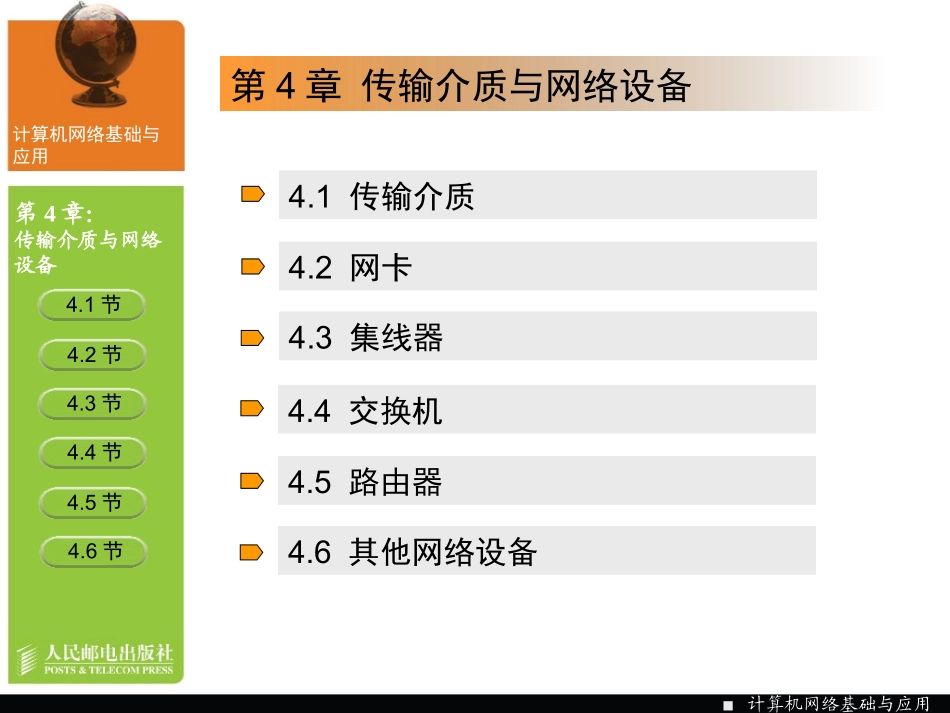

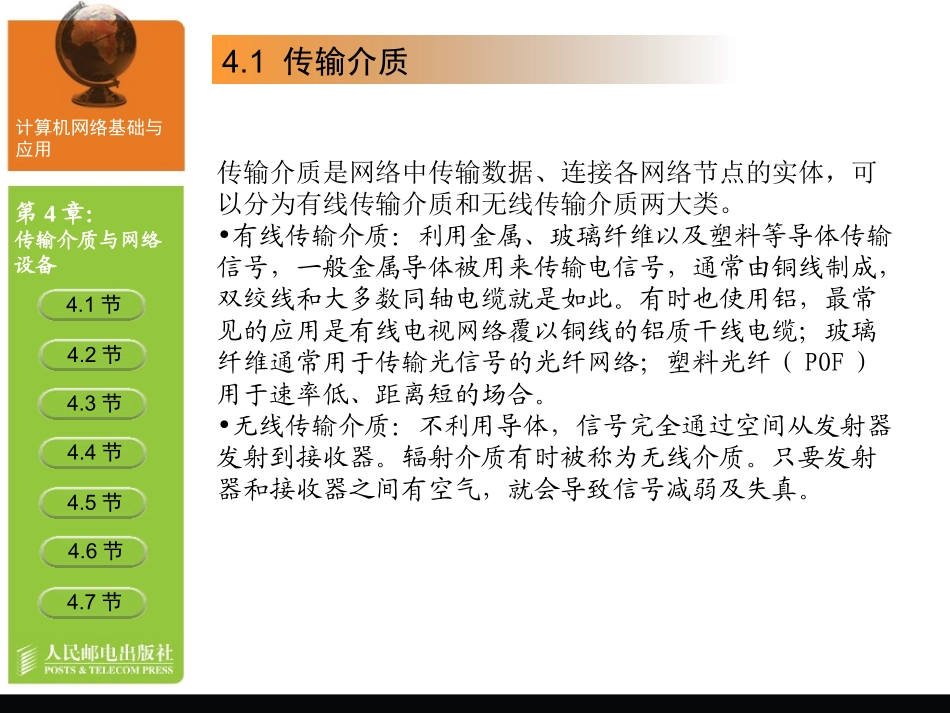

主讲：宋一兵计算机网络基础与应用高等职业技术学校第4章传输介质与网络设备4.1传输介质计算机网络基础与应用4.2网卡4.3集线器第4章：传输介质与网络设备4.1节4.2节4.3节4.4交换机4.5路由器4.6其他网络设备4.4节4.5节4.6节计算机网络基础与应用4.1传输介质传输介质是网络中传输数据、连接各网络节点的实体，可以分为有线传输介质和无线传输介质两大类。•有线传输介质：利用金属、玻璃纤维以及塑料等导体传输信号，一般金属导体被用来传输电信号，通常由铜线制成，双绞线和大多数同轴电缆就是如此。有时也使用铝，最常见的应用是有线电视网络覆以铜线的铝质干线电缆；玻璃纤维通常用于传输光信号的光纤网络；塑料光纤（POF）用于速率低、距离短的场合。•无线传输介质：不利用导体，信号完全通过空间从发射器发射到接收器。辐射介质有时被称为无线介质。只要发射器和接收器之间有空气，就会导致信号减弱及失真。计算机网络基础与应用第4章：传输介质与网络设备4.1节4.2节4.3节4.4节4.5节4.6节4.7节4.1.1双绞线双绞线是局域网最基本的传输介质，由具有绝缘保护层的4对8线芯组成，每两条按一定规则缠绕在一起，称为一个线对。两根绝缘的铜导线按一定密度互相绞在一起，可降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。不同线对具有不同的扭绞长度，从而能够更好地降低信号的辐射干扰。双绞线一般用于星型拓扑网络的布线连接，两端安装有RJ45头，用于连接网卡与交换机，最大网线长度为100m。如果要加大网络的范围，在两段双绞线之间可安装中继器，最多可安装4个中继器，连接5个网段，最大传输范围可达500m。计算机网络基础与应用第4章：传输介质与网络设备4.1节4.2节4.3节4.4节4.5节4.6节4.7节4.1.1双绞线1、非屏蔽双绞线。在传输期间，信号的衰减比较大，并且会产生波形畸变。采用UTP双绞线的局域网带宽取决于所用导线的质量、长度及传输技术。一般五类以上UTP双绞线的传输速率可以达到100Mbit/s。计算机网络基础与应用第4章：传输介质与网络设备4.1节4.2节4.3节4.4节4.5节4.6节4.7节4.1.1双绞线1、非屏蔽双绞线。在传输期间，信号的衰减比较大，并且会产生波形畸变。采用UTP双绞线的局域网带宽取决于所用导线的质量、长度及传输技术。一般五类以上UTP双绞线的传输速率可以达到100Mbit/s。计算机网络基础与应用第4章：传输介质与网络设备4.1节4.2节4.3节4.4节4.5节4.6节4.7节4.1.1双绞线2、屏蔽双绞线。STP需要一层金属箔即覆盖层把电缆中的每对线包起来，有时候利用另一覆盖层把多对电缆中的各对线包起来或利用金属屏蔽层取代这层包在外面的金属箔。覆盖层和屏蔽层有助于吸收环境干扰，并将其导入地下以消除这种干扰。屏蔽双绞线又包括以下两种类型。•铝箔屏蔽的双绞线•独立屏蔽双绞线计算机网络基础与应用第4章：传输介质与网络设备4.1节4.2节4.3节4.4节4.5节4.6节4.7节4.1.1双绞线2、屏蔽双绞线。计算机网络基础与应用第4章：传输介质与网络设备4.1节4.2节4.3节4.4节4.5节4.6节4.7节4.1.1双绞线EIA/TIA（美国电子和通信工业协会）为双绞线电缆定义了5种不同规格的型号。•一类线：主要用于传输语音，不用于数据传输。•二类线：传输频率为1MHz，用于语音传输和最高传输速率为4Mbit/s的数据传输。•三类线：指目前在ANSI和EIA/TIA568标准中指定的电缆。该电缆的传输频率为16MHz，用于语音传输及最高传输速率为10Mbit/s的数据传输，主要用于10base-T网络。•四类线：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率为16Mbit/s的数据传输，主要用于基于令牌网和10base－T/100base－T网络。•五类线：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输速率为100Mbit/s，用于语音传输和最高传输速率为100Mbit/s的数据传输，主要用于10base－T/100base－T网络，这是最常用的以太网电缆。计算机网络基础与应用第4章：传输介质与网络设备4.1节4.2节4.3节4.4节4.5节4.6节4.7节4.1.1双绞线在使用双绞线组建网络时，必须遵循“5－4－3”规则，即网络中任意两台计算机间最多不超过5段线（集线设备到集线设备或集线设备到计算机间的连线）...
