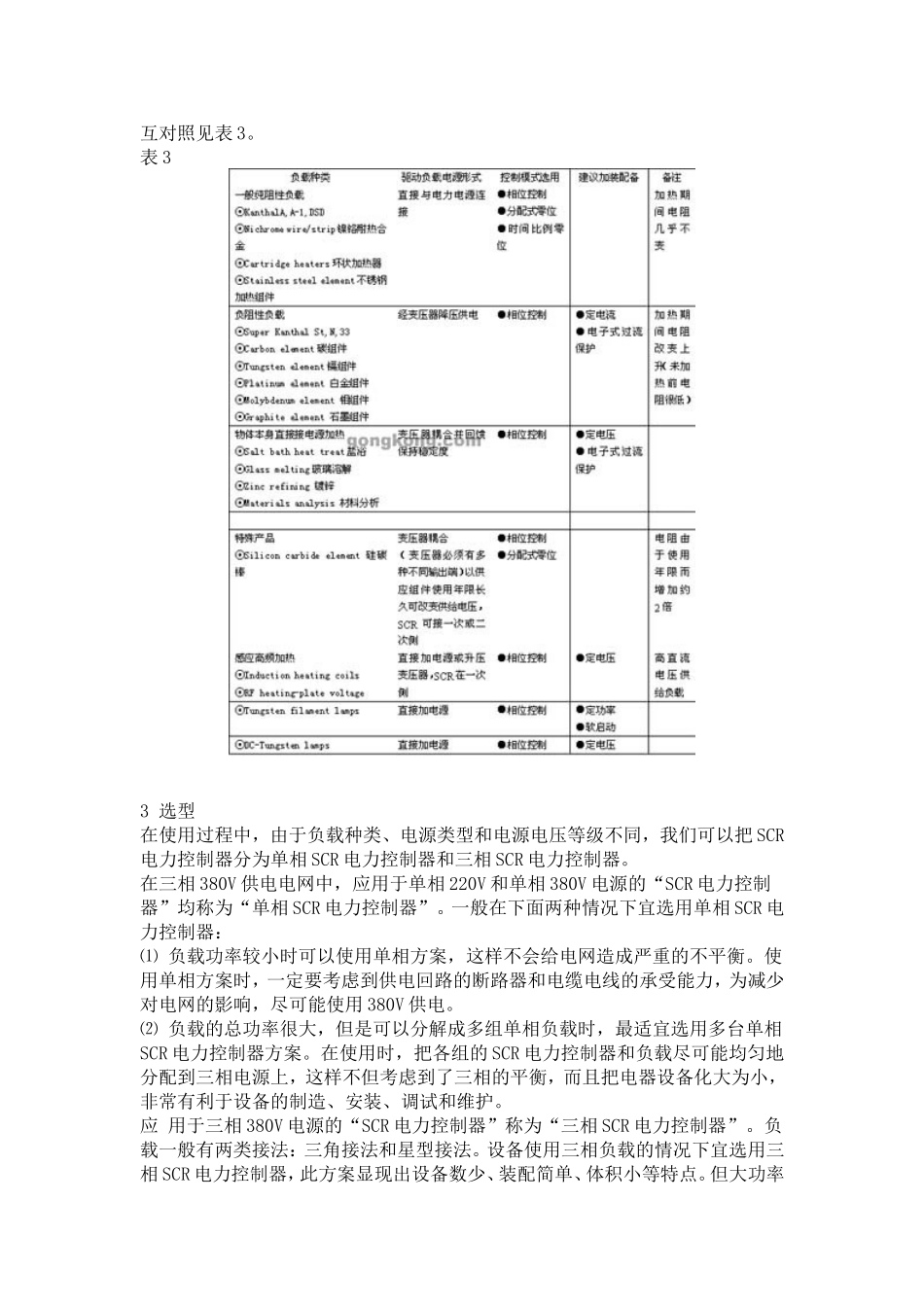

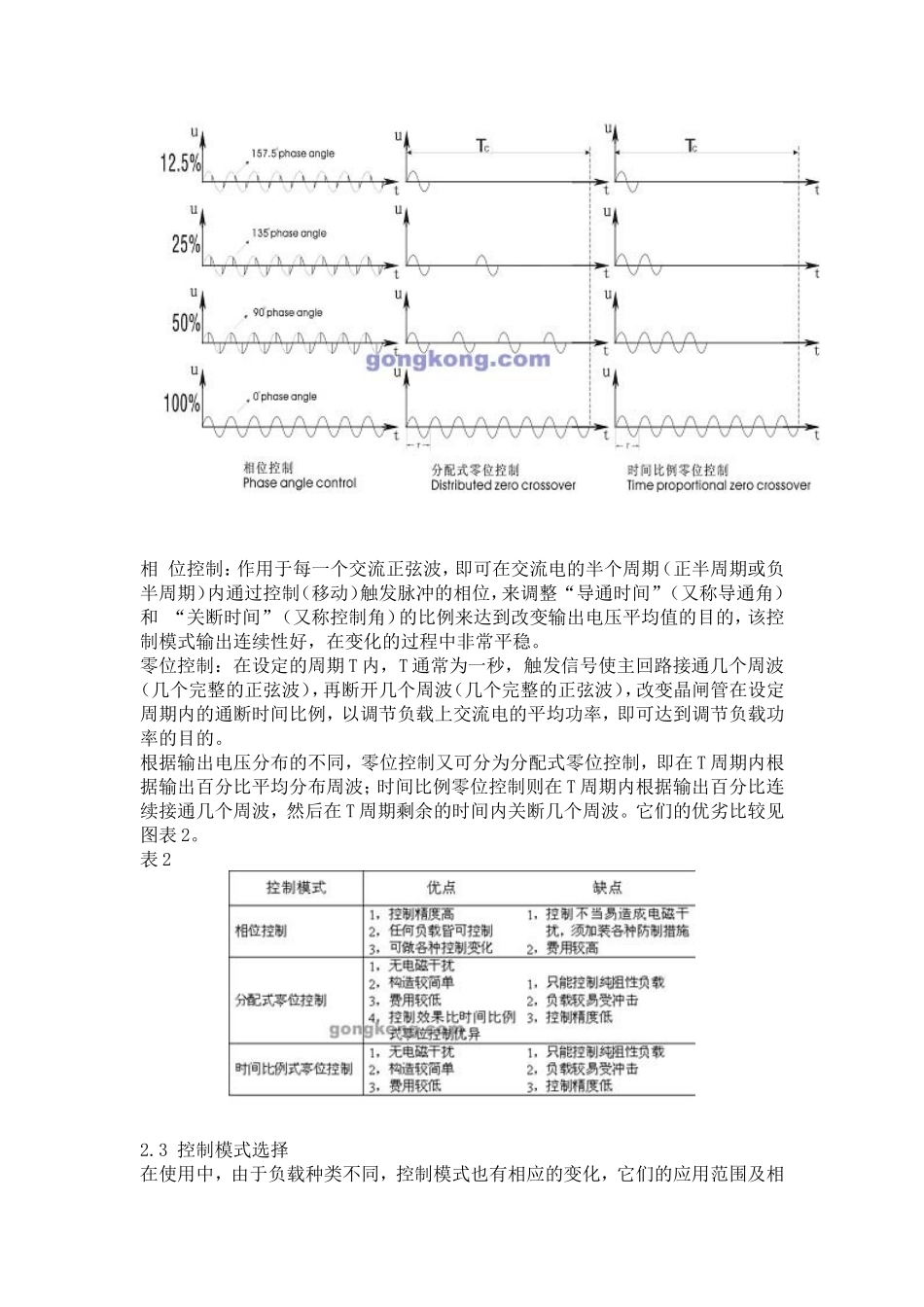

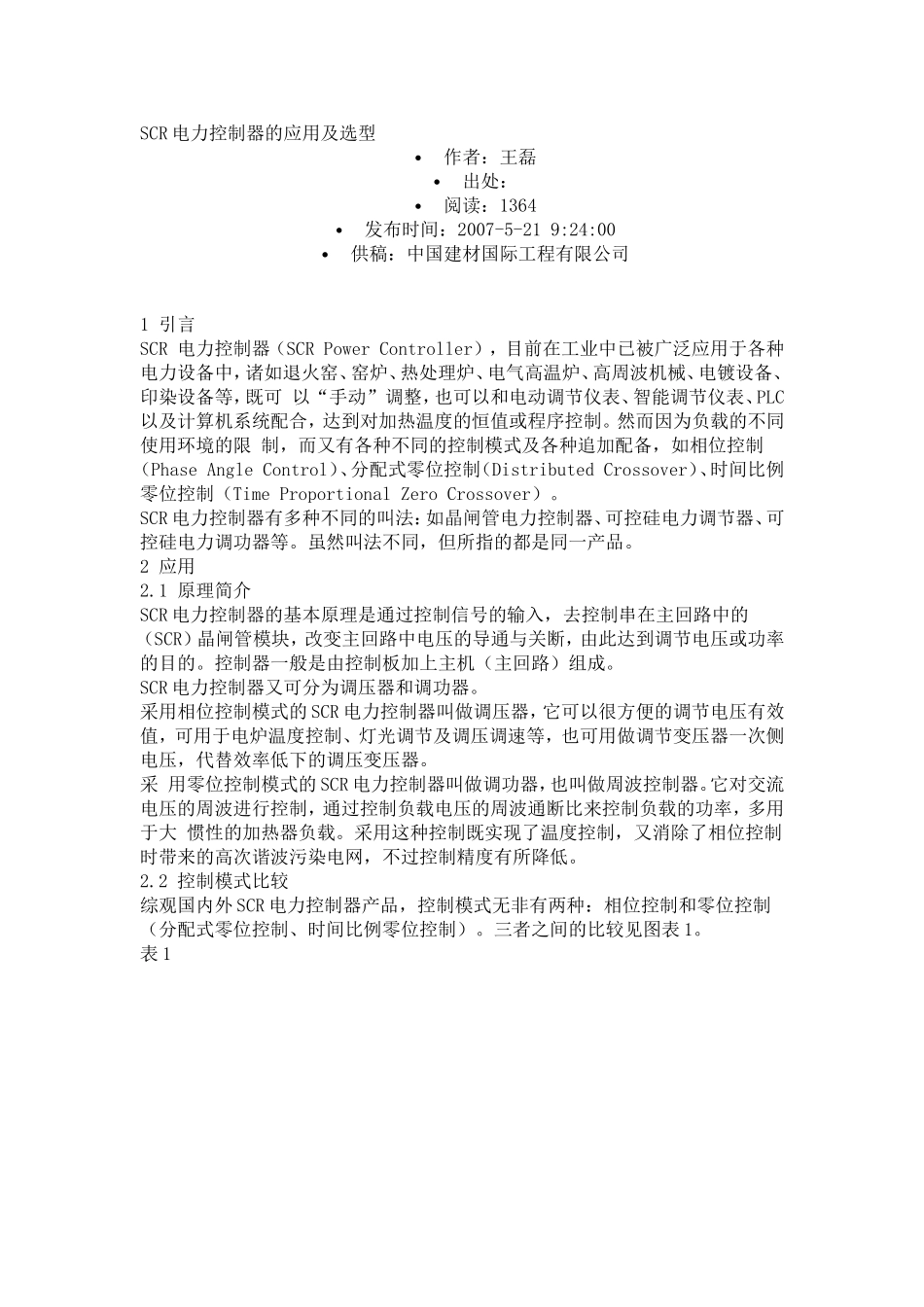

SCR电力控制器的应用及选型作者：王磊出处：阅读：1364发布时间：2007-5-219:24:00供稿：中国建材国际工程有限公司1引言SCR电力控制器（SCRPowerController），目前在工业中已被广泛应用于各种电力设备中，诸如退火窑、窑炉、热处理炉、电气高温炉、高周波机械、电镀设备、印染设备等，既可以“手动”调整，也可以和电动调节仪表、智能调节仪表、PLC以及计算机系统配合，达到对加热温度的恒值或程序控制。然而因为负载的不同使用环境的限制，而又有各种不同的控制模式及各种追加配备，如相位控制（PhaseAngleControl）、分配式零位控制（DistributedCrossover）、时间比例零位控制（TimeProportionalZeroCrossover）。SCR电力控制器有多种不同的叫法：如晶闸管电力控制器、可控硅电力调节器、可控硅电力调功器等。虽然叫法不同，但所指的都是同一产品。2应用2.1原理简介SCR电力控制器的基本原理是通过控制信号的输入，去控制串在主回路中的（SCR）晶闸管模块，改变主回路中电压的导通与关断，由此达到调节电压或功率的目的。控制器一般是由控制板加上主机（主回路）组成。SCR电力控制器又可分为调压器和调功器。采用相位控制模式的SCR电力控制器叫做调压器，它可以很方便的调节电压有效值，可用于电炉温度控制、灯光调节及调压调速等，也可用做调节变压器一次侧电压，代替效率低下的调压变压器。采用零位控制模式的SCR电力控制器叫做调功器，也叫做周波控制器。它对交流电压的周波进行控制，通过控制负载电压的周波通断比来控制负载的功率，多用于大惯性的加热器负载。采用这种控制既实现了温度控制，又消除了相位控制时带来的高次谐波污染电网，不过控制精度有所降低。2.2控制模式比较综观国内外SCR电力控制器产品，控制模式无非有两种：相位控制和零位控制（分配式零位控制、时间比例零位控制）。三者之间的比较见图表1。表1相位控制：作用于每一个交流正弦波，即可在交流电的半个周期（正半周期或负半周期）内通过控制（移动）触发脉冲的相位，来调整“导通时间”（又称导通角）和“关断时间”（又称控制角）的比例来达到改变输出电压平均值的目的，该控制模式输出连续性好，在变化的过程中非常平稳。零位控制：在设定的周期T内，T通常为一秒，触发信号使主回路接通几个周波（几个完整的正弦波），再断开几个周波（几个完整的正弦波），改变晶闸管在设定周期内的通断时间比例，以调节负载上交流电的平均功率，即可达到调节负载功率的目的。根据输出电压分布的不同，零位控制又可分为分配式零位控制，即在T周期内根据输出百分比平均分布周波；时间比例零位控制则在T周期内根据输出百分比连续接通几个周波，然后在T周期剩余的时间内关断几个周波。它们的优劣比较见图表2。表22.3控制模式选择在使用中，由于负载种类不同，控制模式也有相应的变化，它们的应用范围及相互对照见表3。表33选型在使用过程中，由于负载种类、电源类型和电源电压等级不同，我们可以把SCR电力控制器分为单相SCR电力控制器和三相SCR电力控制器。在三相380V供电电网中，应用于单相220V和单相380V电源的“SCR电力控制器”均称为“单相SCR电力控制器”。一般在下面两种情况下宜选用单相SCR电力控制器：⑴负载功率较小时可以使用单相方案，这样不会给电网造成严重的不平衡。使用单相方案时，一定要考虑到供电回路的断路器和电缆电线的承受能力，为减少对电网的影响，尽可能使用380V供电。⑵负载的总功率很大，但是可以分解成多组单相负载时，最适宜选用多台单相SCR电力控制器方案。在使用时，把各组的SCR电力控制器和负载尽可能均匀地分配到三相电源上，这样不但考虑到了三相的平衡，而且把电器设备化大为小，非常有利于设备的制造、安装、调试和维护。应用于三相380V电源的“SCR电力控制器”称为“三相SCR电力控制器”。负载一般有两类接法：三角接法和星型接法。设备使用三相负载的情况下宜选用三相SCR电力控制器，此方案显现出设备数少、装配简单、体积小等特点。但大功率的三相SCR电力控制器需要使用大截面积的铜排或电缆，并具备良好的散热条件。3.1容量选择在选择SCR电力控制器的时候，我们首...
