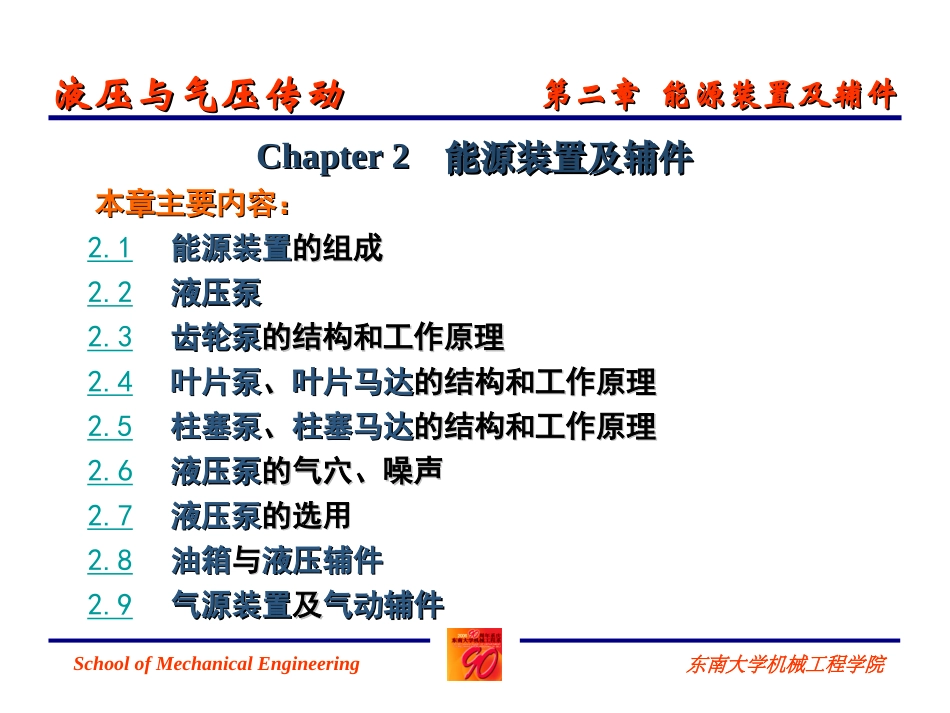

SchoolofMechanicalEngineering东南大学机械工程学院第二章能源装置及辅件第二章能源装置及辅件液压与气压传动液压与气压传动Chapter2Chapter2能源装置及辅件能源装置及辅件本章主要内容：本章主要内容：2.1能源装置能源装置的组成的组成2.2液压泵液压泵2.3齿轮泵齿轮泵的结构和工作原理的结构和工作原理2.4叶片泵叶片泵、、叶片马达叶片马达的结构和工作原理的结构和工作原理2.5柱塞泵柱塞泵、、柱塞马达柱塞马达的结构和工作原理的结构和工作原理2.6液压泵液压泵的气穴、噪声的气穴、噪声2.7液压泵液压泵的选用的选用2.8油箱油箱与与液压辅件液压辅件2.9气源装置气源装置及及气动辅件气动辅件SchoolofMechanicalEngineering东南大学机械工程学院第二章能源装置及辅件第二章能源装置及辅件液压与气压传动液压与气压传动了解液压泵主要性能参数、分类了解常用液压泵的结构及工作原理掌握泵原理、必要条件、排流量、齿轮泵原理、困油容积式泵工作原理、必要条件齿轮泵工作原理、排流量计算容积式泵的共同弊病、困油现象的实质目的任务目的任务::重点难点重点难点::SchoolofMechanicalEngineering东南大学机械工程学院第二章能源装置及辅件第二章能源装置及辅件液压与气压传动液压与气压传动Part2.1Part2.1能源装置能源装置的组成能源装置有两大类：液压能源装置和气源装置。液压能源装置液压能源装置：向液压系统输送具有一定压力和流量的清洁的工作介质；气源装置：气源装置：向气动系统输送一定压力和流量洁净的压缩空气。液压能源装置可以是和主机分离的单独的液压泵站，也可以是和主机在一起的液压泵组；气源装置一般都是单独的。SchoolofMechanicalEngineering东南大学机械工程学院第二章能源装置及辅件第二章能源装置及辅件液压与气压传动液压与气压传动Part2.2液压泵液压泵液压泵液压泵：将电动机或其它原动机输入的机械将电动机或其它原动机输入的机械能转换为液压能的能量转换装置能转换为液压能的能量转换装置。液压泵液压泵：其为液压系统提供具有一定压力和流量的液压液，是液压系统的重要组成部分。液压泵液压泵：其性能好坏直接影响液压系统工作的可靠性和稳定性。SchoolofMechanicalEngineering东南大学机械工程学院第二章能源装置及辅件第二章能源装置及辅件液压与气压传动液压与气压传动Part2.2.1Part2.2.1液压泵液压泵的工作原理的工作原理液压系统中所用的各种液压泵，其工工作原理作原理都是依靠液压泵密封工作腔容依靠液压泵密封工作腔容积积大小交替大小交替变化来实现变化来实现的。凸轮凸轮11旋转时，柱塞柱塞22在凸轮凸轮11和弹簧弹簧33作用下在缸体中左右移动。柱塞右柱塞右移移时，缸体中的密封工作密封工作腔腔44容积增大，产生真空，油液通过吸油阀吸油阀55吸入，此时压油阀压油阀66关闭；柱塞柱塞左移左移时，缸体密封工作腔密封工作腔44的容积变小，将吸入的油液通过压油阀压油阀66输入液压系统中去，此时，吸油阀吸油阀55关闭。液压泵就是依靠其液压泵就是依靠其密封工密封工作腔容积不断的变化作腔容积不断的变化，实，实现吸入和输出液体的现吸入和输出液体的。图图2-12-1单柱塞式液压泵工作原理1—凸轮2—柱塞3—弹簧4—密封工作腔5—吸油阀6—压油阀SchoolofMechanicalEngineering东南大学机械工程学院第二章能源装置及辅件第二章能源装置及辅件液压与气压传动液压与气压传动液压泵吸油吸油时，油箱的油液在大气压作用下使吸油阀开启，而压油阀在阀的弹簧作用下关闭；液压泵输油时，吸油阀在液压和弹簧作用下关闭，而压油阀在液压作用下开启。这种吸入和输出油液的转换吸入和输出油液的转换，称为配流配流。液压泵的配流方式：液压泵的配流方式：确定式配流确定式配流（如叶片泵的配流盘、径向柱塞泵的配流轴）阀式配流阀式配流（如逆止阀等）SchoolofMechanicalEngineering东南大学机械工程学院第二章能源装置及辅件第二章能源装置及辅件液压与气压传动液压与气压传动液压泵的密封工作腔处于吸油时称为吸油腔吸油腔，处于输油时称为压油腔压油腔。吸油腔压力吸油腔压力取决于取决于液压泵吸油口至油箱液面高度和吸油管路压力损失；压...
