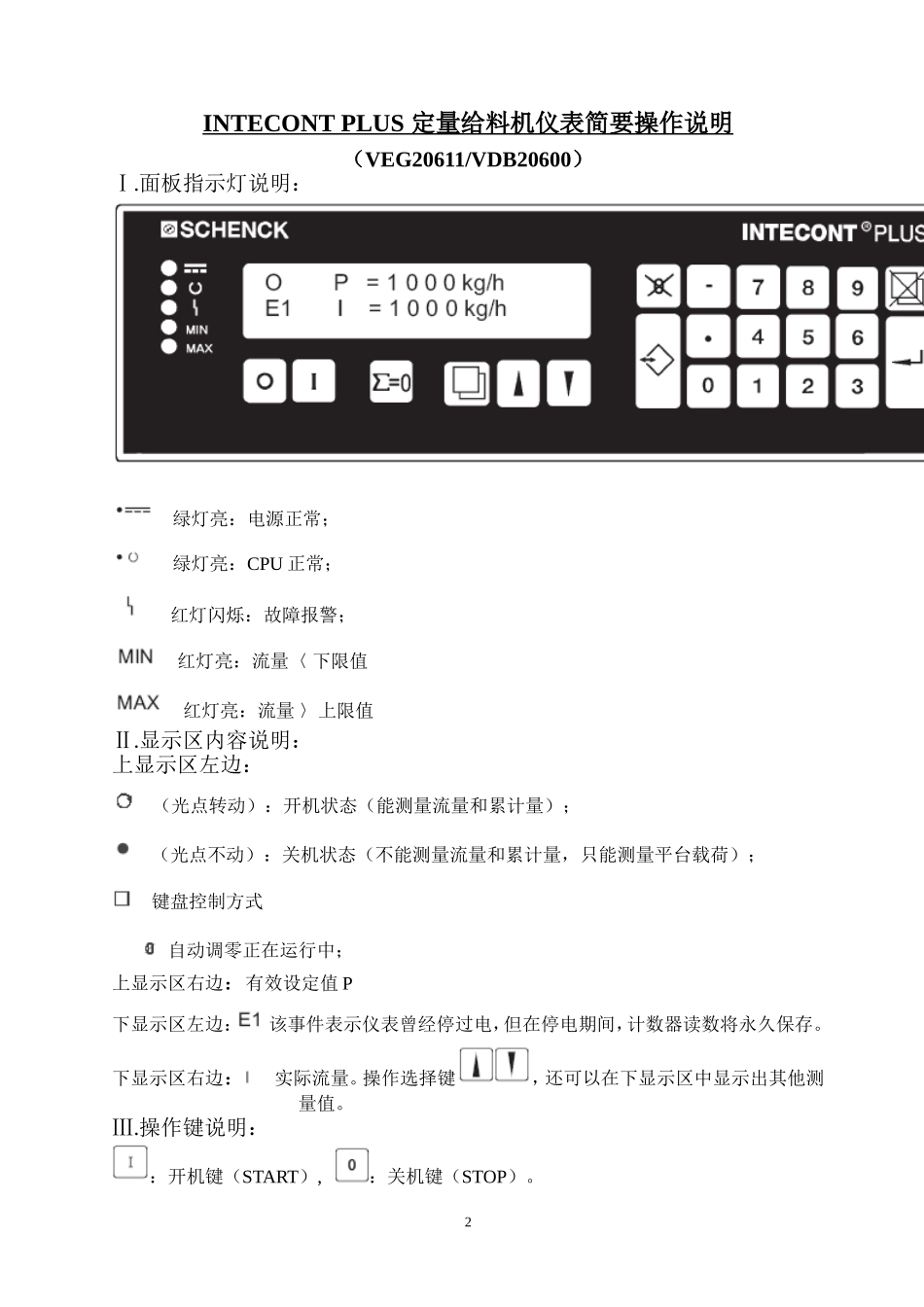

无锡港晖电子有限公司INTECONTPLUS定量给料机仪表简要操作说明（VEG20611/VDB20600）Ⅰ.面板指示灯说明：绿灯亮：电源正常；绿灯亮：CPU正常；红灯闪烁：故障报警；红灯亮：流量〈下限值红灯亮：流量〉上限值Ⅱ.显示区内容说明：上显示区左边：（光点转动）：开机状态（能测量流量和累计量）；（光点不动）：关机状态（不能测量流量和累计量，只能测量平台载荷）；键盘控制方式自动调零正在运行中；上显示区右边：有效设定值P下显示区左边：该事件表示仪表曾经停过电，但在停电期间，计数器读数将永久保存。下显示区右边：实际流量。操作选择键，还可以在下显示区中显示出其他测量值。Ⅲ.操作键说明：：开机键（START）,：关机键（STOP）。2：选择键（ROLL）。可选择下显示区的如下内容：1．Z1=---------t，计数器Z1的读数；2．Z2=---------t，计数器Z2的读数；3．Z3=---------t，计数器Z3的读数；4．Xd=---------%，控制偏差；5．Pe==---------t/h，外部设定值6．I=-----------t/h，实际流量绝对值；7．Ir=----------%，实际流量相对值；8．Q=----------kg/m，皮带载荷；9．Qr=---------%，载荷相对值；10．V=---------m/s，皮带速度；输入设定值：（1）P=-----------kg/h；（2）Pr=----------%｛｝复位键（RESET）：只能复位Z1和Z2，但不能复位Z3。功能键（FUND）：可调出如下功能：1．DisplayCheck（显示器测试）2．START/STOPFeeder（启动/停止给料机）3．ServiceValue（服务值）4．Volumetric/Gravimetric（容积/重量模式）5．Volum.Synchron（容积同步模式）6．START/STOPKEYB.MODE（启动/停止键盘操作方式）7．Select/DeselectBatch（选入/退出批量操作方式）8．Easyserveactive（激活/免除快捷服务）9．DisplayEvents（显示事件）10．>0:ZeroSet（手动调零）11．Programming（编程）11.1ReadParameters（读参数）11.2*EnterParameters（输入参数）11.3*LoadDefaultPar.（装入默认值参数）11.4PrintParameters（打印参数）11.5PrintStat.Rep（打印状态报告）12．Calibfunctions（标定功能程序）12.1*LB:IMP/Belt（确定皮带运行一周的测速脉冲总数的程序）12.2*TW:Tare（去皮重程序）12.3*CW:WeightCheck（挂砝码标定程序）12.4*SetTime（设置时间）12.5Start/StopSimulation（启动/停止模拟方式）13.PrintFMZ（打印计数器读数）注意：（1）带有*的功能程序，只能在输入Password（口令）=07734后，才能运行。（2）千万不要运行11.3项的装入默认值参数程序，否则将导致重新输入仪表参数。321退出键（ESC），中断正在执行的功能后返回到正常显示.清除键（DEL），用于应答事件或清除误输入的数字。输入键（ENT），执行预选的功能，接受程序运行的结果或新输入的参数。数据键（DAT），按一下该键后，才能修改参数值。数字键（0-9），用于输入设定值或参数值。小数点键（·），用于输入设定值或参数值。负号键（-），仅用于输入参数值。INTECONTPLUS皮带秤调试标定程序1.LB程序（Calib.Functions:Imp/BircuitLB）:计算皮带运行一整圈测速传感器所产生的脉冲总数。在容积方式下，当设定量为额定量时启动后当显示为额定速度时，变频器应接近为额定频率。A.在第一次标定，或更换新皮带，或皮带张力变化较大时，需执行该程序。4B.在第一次标定去皮重时，应先执行LB程序，然后才能执行TW程序。C.LB程序在执行中，显示器的内容为：上行显示：程序剩余时间，数值↓。下行显示：现行的累积脉冲数，数值↑。D.程序在执行中，显示器的内容如下：上行显示：皮带运行一周的平均带速。下行显示：皮带运行一周的脉冲总数（D06）。E.按一下输入键，LB程序的结果10317I/B将自动存入参数D06中，这时显示器返回到正常显示中去。2.TW程序（Calib.Functions:tareTW）:去皮重程序A.运行条件：空皮重机无料运行。B.在第一次标定去皮重时，应先执行LB程序，然后才能执行TW程序。C.TW程序在执行过程中，显示的内容如下：上行显示：以总运行时间的百分数表示的TW程序剩余时间。下行显示：以额定皮带载荷的百分数表示的现行平均皮重。D.TW程序结束后，显示器的内容如下：上行显示：本次皮重与上次皮重的偏值...
