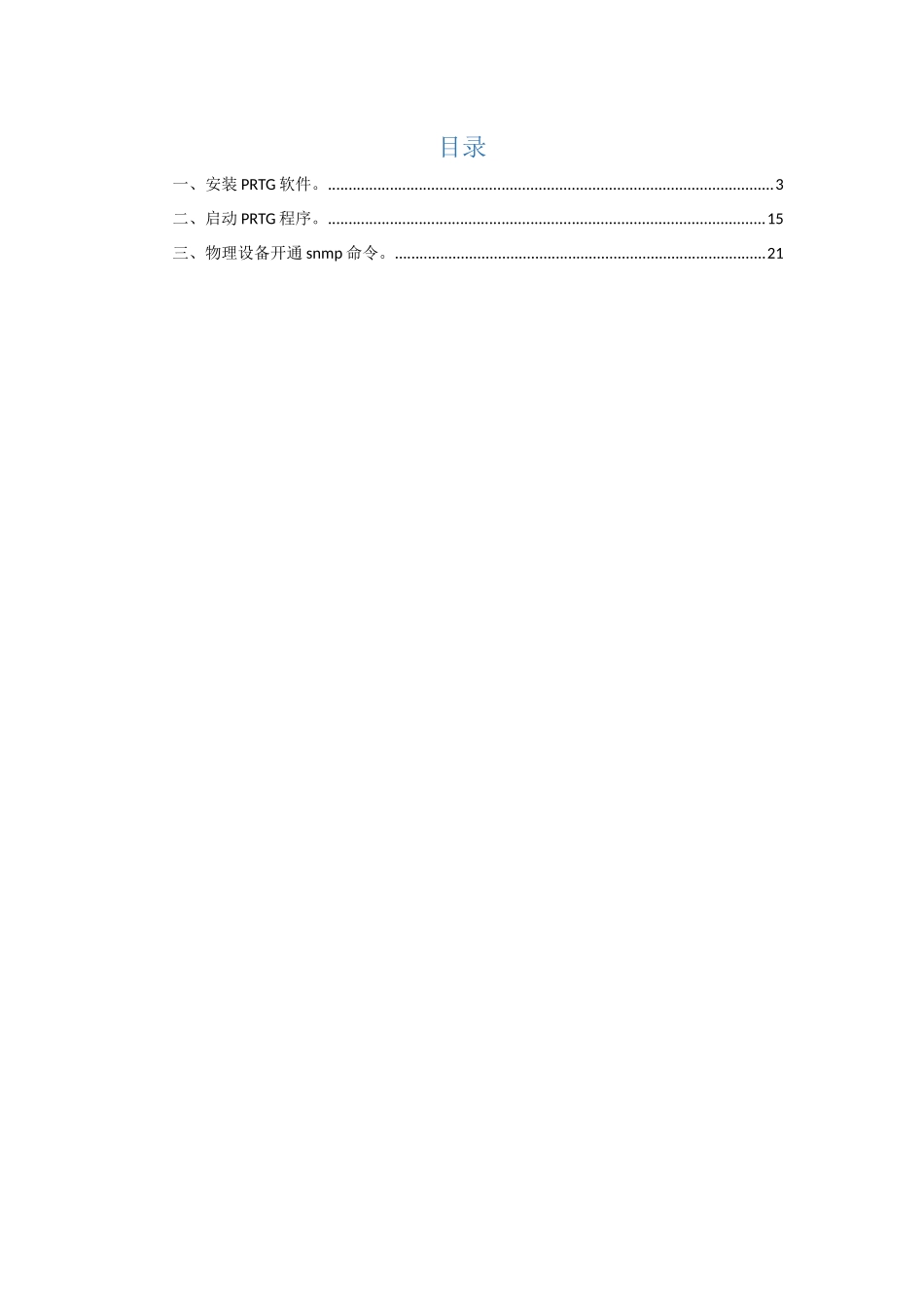

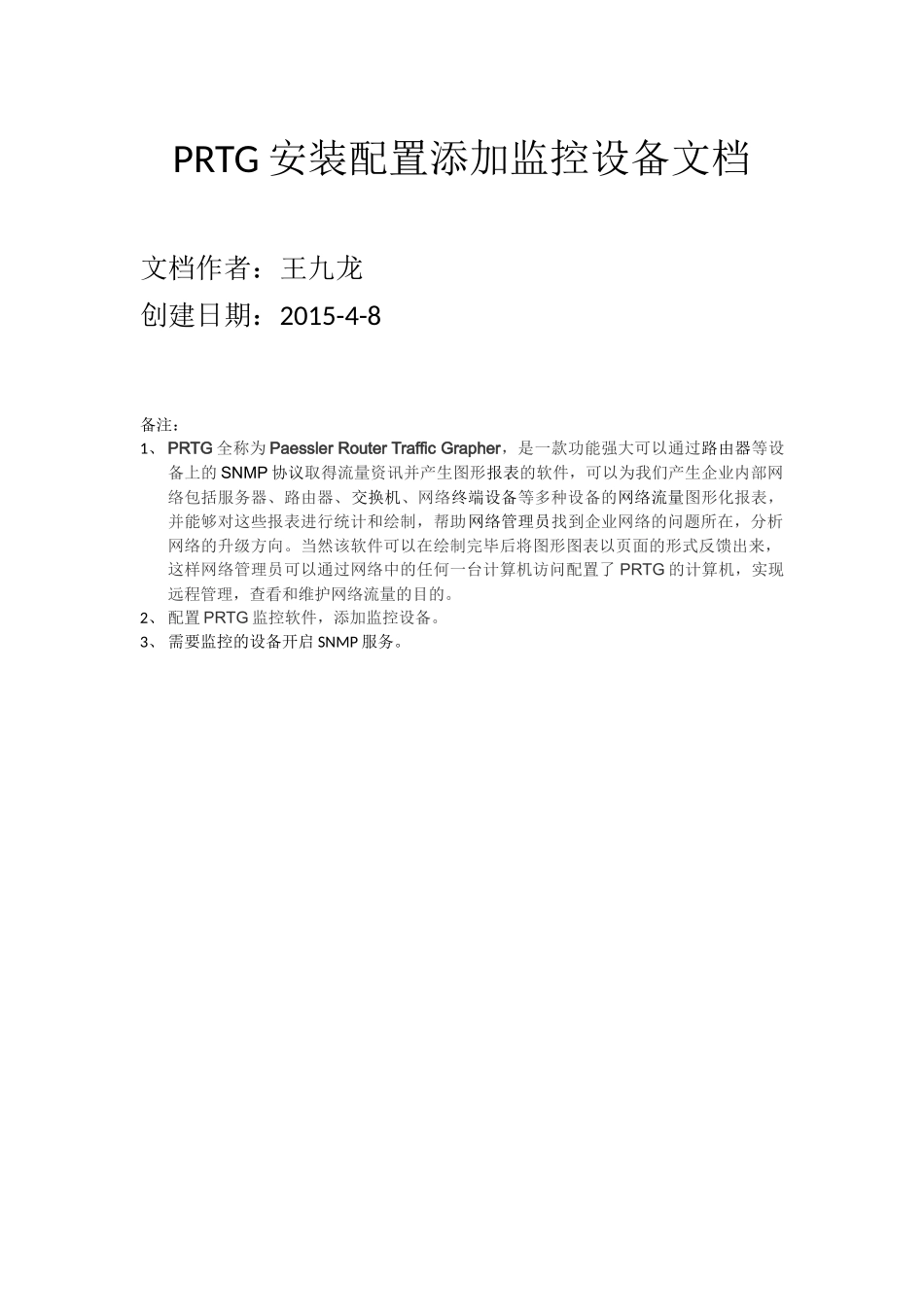

PRTG安装配置添加监控设备文档文档作者：王九龙创建日期：2015-4-8备注：1、PRTG全称为PaesslerRouterTrafficGrapher，是一款功能强大可以通过路由器等设备上的SNMP协议取得流量资讯并产生图形报表的软件，可以为我们产生企业内部网络包括服务器、路由器、交换机、网络终端设备等多种设备的网络流量图形化报表，并能够对这些报表进行统计和绘制，帮助网络管理员找到企业网络的问题所在，分析网络的升级方向。当然该软件可以在绘制完毕后将图形图表以页面的形式反馈出来，这样网络管理员可以通过网络中的任何一台计算机访问配置了PRTG的计算机，实现远程管理，查看和维护网络流量的目的。2、配置PRTG监控软件，添加监控设备。3、需要监控的设备开启SNMP服务。目录一、安装PRTG软件。............................................................................................................3二、启动PRTG程序。..........................................................................................................15三、物理设备开通snmp命令。..........................................................................................21一、安装PRTG软件。本次安装的PRTG版本为PRTGNetworkMonitor15.1.14.1977SetupFreewareandTrial官网地址：http://www.paessler.cn/该版本支持简体中文，一大福音啊，有木有！图一：选择语言格式图二：点“下一步”图三：接受协议图四：输入自己的邮箱地址图五：许可证名称采用默认即可，单击获取免费的许可证密钥。图六：从网页上获取到的免费密钥。图七：选择程序安装的位置。图八：正在安装程序图九：启动PRTG程序。图十：打开PRTG------web版的管理端（程序自动打开）。图十一：配置PRTG图十二：配置管理员的账号，账号和密码默认都是prtgadmin图十三：设置管理员账号图十四：设置windows系统凭证，也就是你本机的账号密码图十五：设置SNMP凭证，这里很关键。这里设置的一些凭证，与要监控的管理设置上的要设置一样。建议先设置设备的SNMP，在来设置PRTG。不过后以后也可以修改。图十六：PRTG还可以用来管理xen和VMware虚拟机。好强大啊~~，不过本例不需要。图十七：如果需要管理Linux服务器的话，这里就需要设置。图十八：选择监控的互联网设备。图十九：监控的互联网服务器，采用默认的就好了。图二十：设置需要监控的网址。跳过图二十一：设置需要监控的云服务。图二十二：设置网络段。、图二十三：开启本机的SNMP功能。图二十四：然后开启SNMP服务图二十五：设置SNMP服务属性。需要监控多少个设备在这里添加它们的ip。二、启动PRTG程序。打开开始菜单找到如下图所示的管理工具------打开。开启PRTG服务。服务开启后，再打开PRTG的控制端工具。这里用来管理监控设备。右击群组设备，然后根据需求，创建我们的管理组和添加管理设备。本例中，我添加了一个“10楼思科无线AP“。然后右击刚才添加的设备，选择“添加传感器“。在这里选择我们需要添加的传感器。添加基于SNMP协议的传感器。添加的设备SNMP社区字符串要修改为cninsure。至此，一个AP的SNMP就可以监控了。不同的vlan内的设备，那么该如何加入到监控行列内呢？打开PRTG的web版。双击”运行配置GURU“如下图所示。然后，选择发现网络段。选择设备的所在的网段。不同的网段的设备，都要添加。不过这里可以尝试吧网段放大。添加完成之后就是上图的这个样子。这里要提醒一下，如果你新增一个设备，发现只能检测ping。添加snmp探测器不成功，报noresponse错误，或者其他的错误。那么十有八九是应为snmp的community字段不对。因为所有的设备默认都是从local_host继承来的。Local_host默认采用的是public，而我们设置的community是cninsure。所以，解决的办法是，我们添加的设备，把它的snmp的community字段修改为cninsure即可。修改方法修改完成后，保存即可。在重新添加”探测器“。三、物理设备开通snmp命令。本例中，公司有三个cisco–ap，一个cisco-3750，一个防火墙，6个华三s1600二层交换机A、思科AP开启snmp服务1、snmp-servercommunitycninsureRO2、snmp-...
