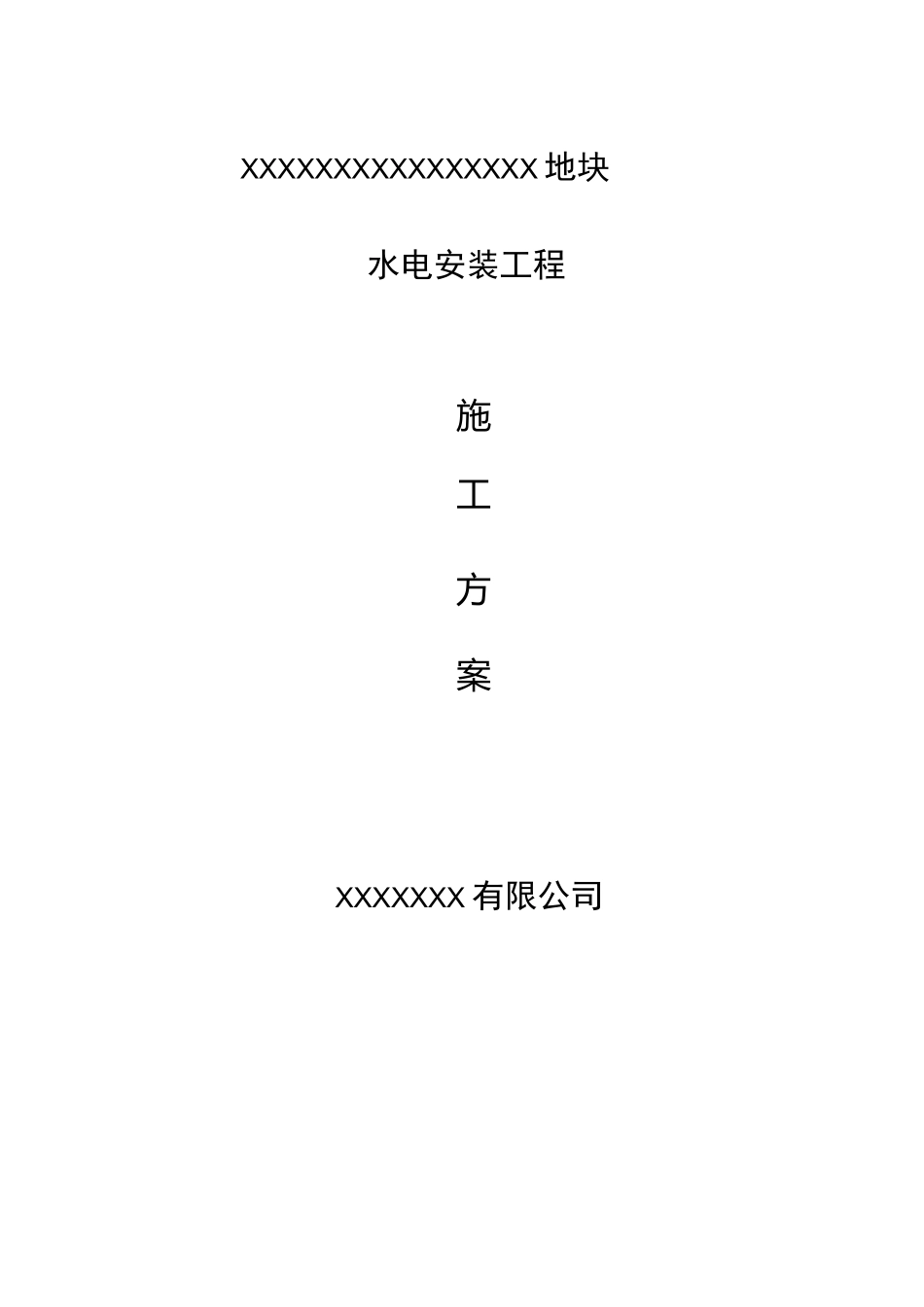

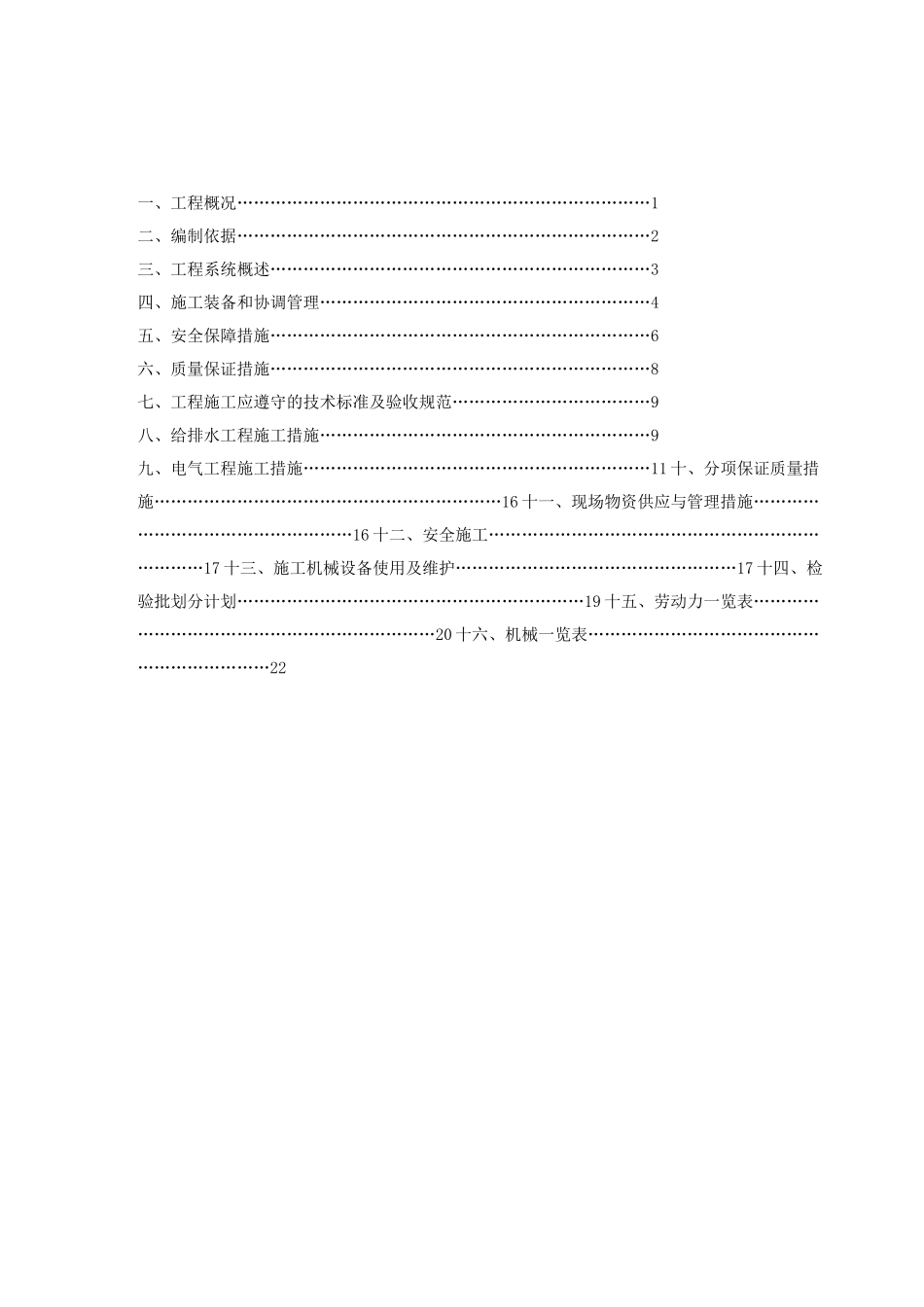

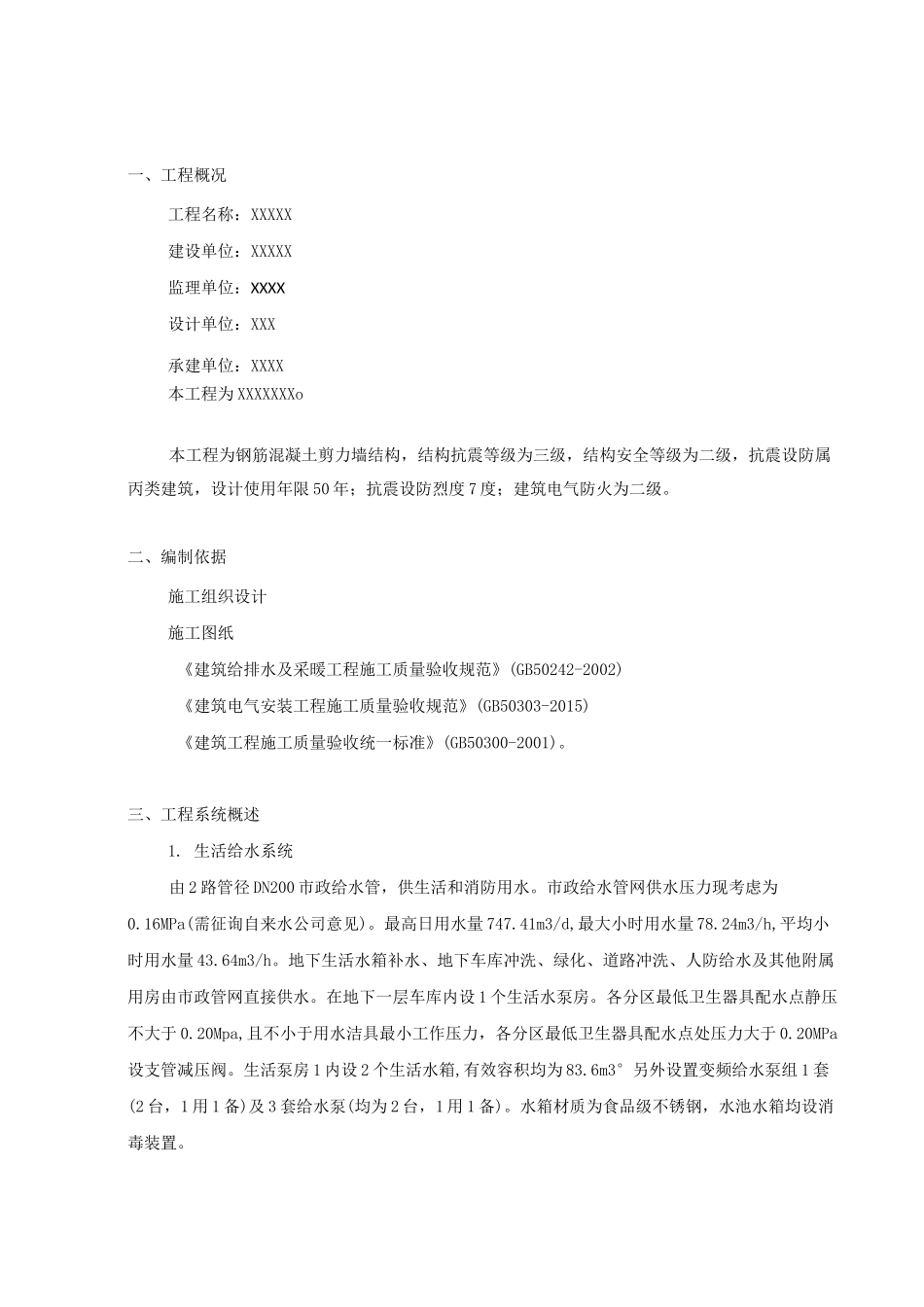

XXXXXXXXXXXXXXXX地块水电安装工程施工方案XXXXXXX有限公司一、工程概况…………………………………………………………………1二、编制依据…………………………………………………………………2三、工程系统概述……………………………………………………………3四、施工装备和协调管理……………………………………………………4五、安全保障措施……………………………………………………………6六、质量保证措施……………………………………………………………8七、工程施工应遵守的技术标准及验收规范………………………………9八、给排水工程施工措施……………………………………………………9九、电气工程施工措施………………………………………………………11十、分项保证质量措施………………………………………………………16十一、现场物资供应与管理措施……………………………………………16十二、安全施工………………………………………………………………17十三、施工机械设备使用及维护……………………………………………17十四、检验批划分计划………………………………………………………19十五、劳动力一览表…………………………………………………………20十六、机械一览表…………………………………………………………22一、工程概况工程名称：XXXXX建设单位：XXXXX监理单位：XXXX设计单位：XXX承建单位：XXXX本工程为XXXXXXXo本工程为钢筋混凝土剪力墙结构，结构抗震等级为三级，结构安全等级为二级，抗震设防属丙类建筑，设计使用年限50年；抗震设防烈度7度；建筑电气防火为二级。二、编制依据施工组织设计施工图纸《建筑给排水及采暖工程施工质量验收规范》(GB50242-2002)《建筑电气安装工程施工质量验收规范》(GB50303-2015)《建筑工程施工质量验收统一标准》(GB50300-2001)。三、工程系统概述1.生活给水系统由2路管径DN200市政给水管，供生活和消防用水。市政给水管网供水压力现考虑为0.16MPa(需征询自来水公司意见)。最高日用水量747.41m3/d,最大小时用水量78.24m3/h,平均小时用水量43.64m3/h。地下生活水箱补水、地下车库冲洗、绿化、道路冲洗、人防给水及其他附属用房由市政管网直接供水。在地下一层车库内设1个生活水泵房。各分区最低卫生器具配水点静压不大于0.20Mpa,且不小于用水洁具最小工作压力，各分区最低卫生器具配水点处压力大于0.20MPa设支管减压阀。生活泵房1内设2个生活水箱,有效容积均为83.6m3°另外设置变频给水泵组1套(2台，1用1备)及3套给水泵(均为2台，1用1备)。水箱材质为食品级不锈钢，水池水箱均设消毒装置。2.生活热水系统每户热水采用局部应用热水系统,住户自备燃气热水器一台,燃气热水器设置排烟道,废气排至室外。塑料给水管与热水器连接处采用不小于400mm的金属软管过渡。3.生活污、废水系统本工程室内污、废水采用合流。最高日生活污水排水量为621.51m3/d，最大时排水量为66.18m3/h。室内地面层（±0.00m）以上的生活污废水重力流排出；地面层（±0.00m）以下的污废水压力提升排至室外污水管。住宅卫生间设专用通气立管，隔层设〃H〃管与污、废水立管相连；厨房、阳台废水立管设伸顶通气管。空调机房、水泵房、管道井废水排入室外雨水管道。车库内废水采用排水沟汇集至沉砂隔油型集水井，用潜水排污泵提升后排入室外污水管道。有洗衣机的阳台废水排至室外污水井。4.雨水、空调凝结水系统屋面采用半有压流87雨水斗排水系统，雨水采用外（内）排水形式，屋面设计重现期3年，降雨历时5分钟，溢流口按重现期10年校核，溢流口由建筑专业设置。空调机凝结水由专用空调凝结水管收集间接排至室外排水沟。5.消防水量:消防水量（L/s）火灾延续时间（h）一次灭火用水量（m3）备注室外消火栓系统252180室外市政直供室内消火栓系统202144直抽市政自动喷水灭火系统301108直抽市政消防用水量合计80432注:根据《消防给水及消火栓系统技术规范》GB50794-2014第3.5.3条规定，多层建筑室内消火栓设计流量可减少50%、但不小于10L/s。现综合考虑室内消火栓系统用水取25L/s。6.自动喷淋系统:本系统采用临时高压系统，竖向不分区。在消防泵...
