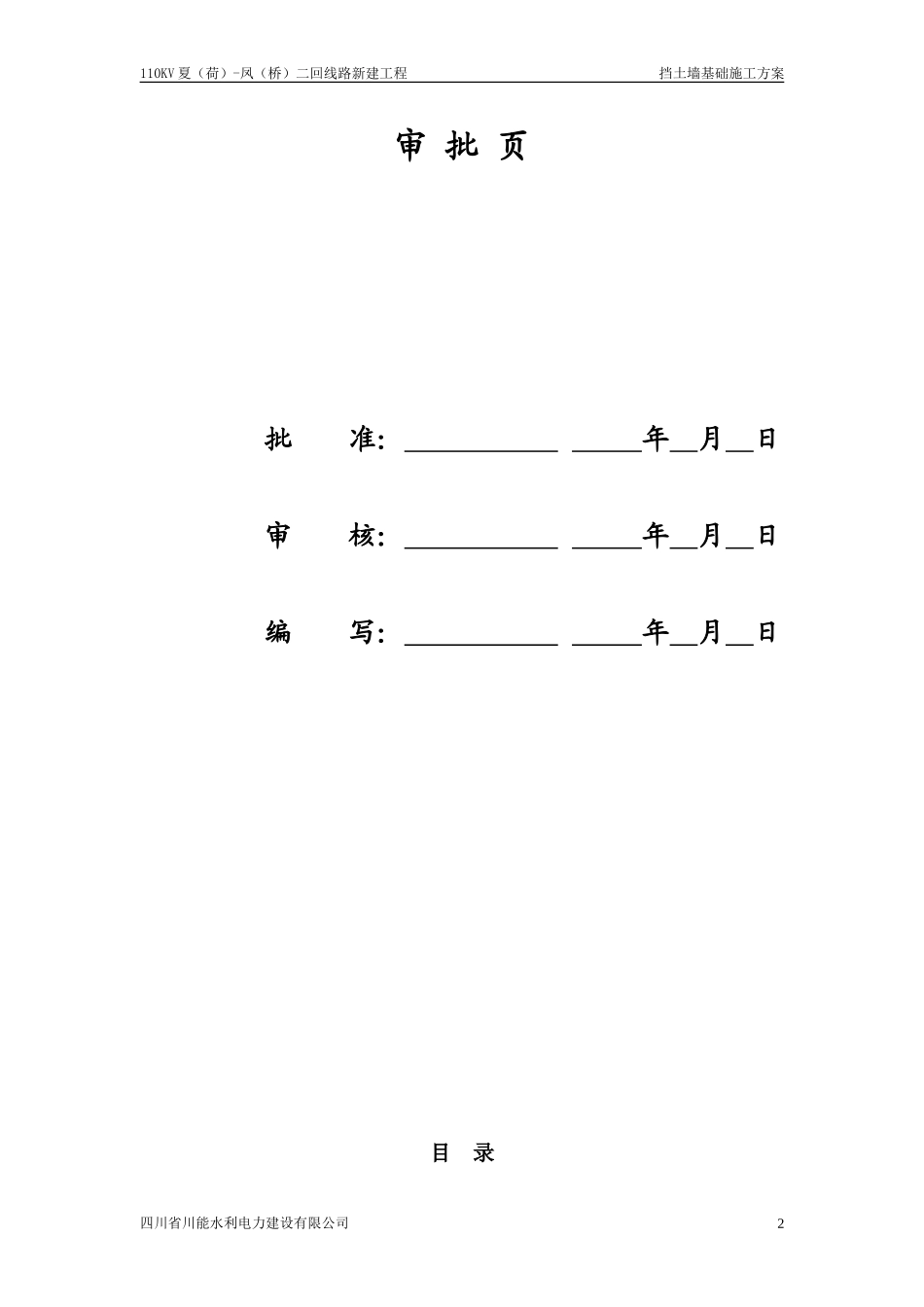

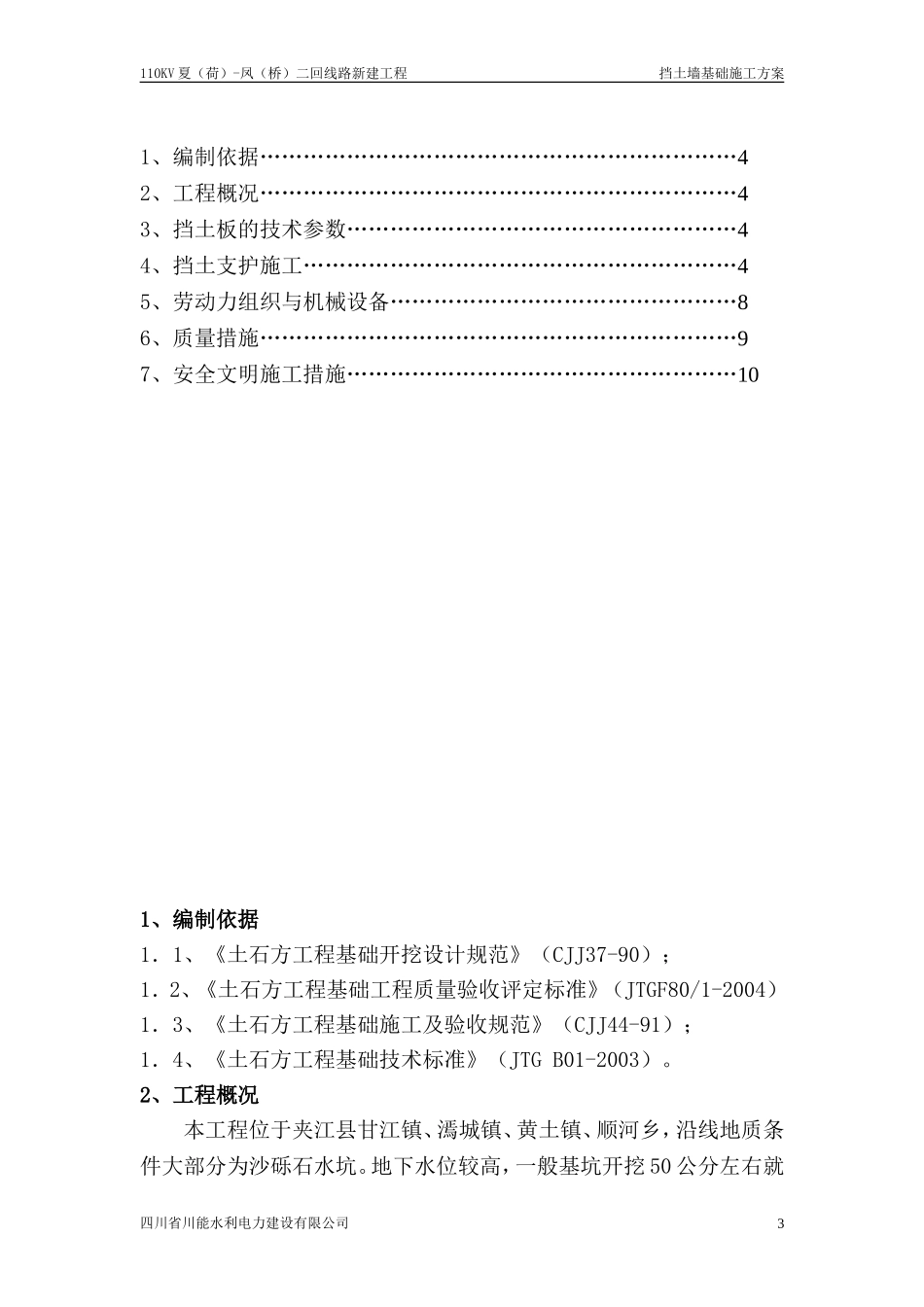

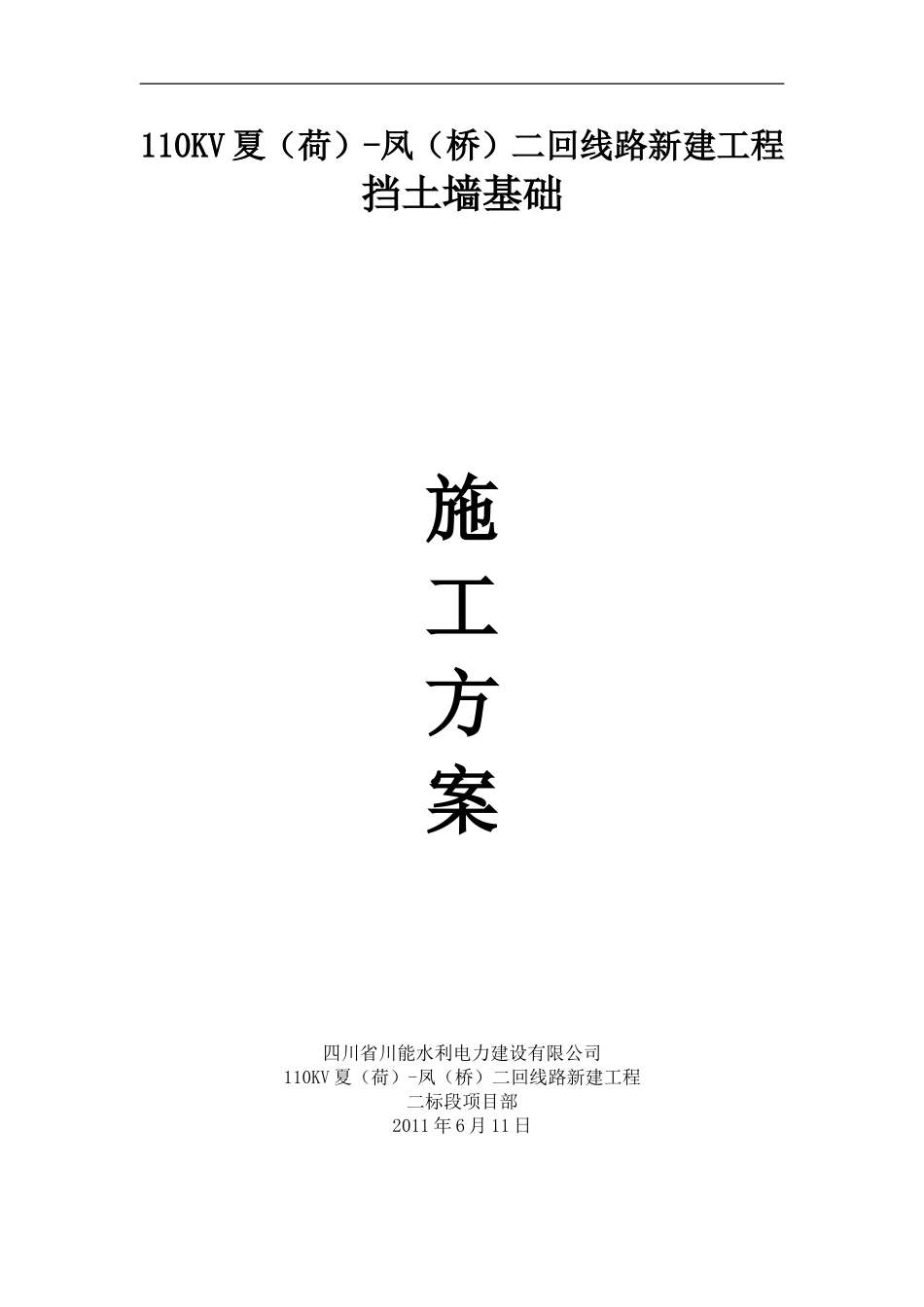

110KV夏（荷）-凤（桥）二回线路新建工程挡土墙基础施工方案四川省川能水利电力建设有限公司110KV夏（荷）-凤（桥）二回线路新建工程二标段项目部2011年6月11日110KV夏（荷）-凤（桥）二回线路新建工程挡土墙基础施工方案审批页批准：年月日审核：年月日编写：年月日目录四川省川能水利电力建设有限公司2110KV夏（荷）-凤（桥）二回线路新建工程挡土墙基础施工方案1、编制依据…………………………………………………………42、工程概况…………………………………………………………43、挡土板的技术参数………………………………………………44、挡土支护施工……………………………………………………45、劳动力组织与机械设备…………………………………………86、质量措施…………………………………………………………97、安全文明施工措施………………………………………………101、编制依据1．1、《土石方工程基础开挖设计规范》（CJJ37-90）；1．2、《土石方工程基础工程质量验收评定标准》（JTGF80/1-2004）1．3、《土石方工程基础施工及验收规范》（CJJ44-91）；1．4、《土石方工程基础技术标准》（JTGB01-2003）。2、工程概况本工程位于夹江县甘江镇、漹城镇、黄土镇、顺河乡，沿线地质条件大部分为沙砾石水坑。地下水位较高，一般基坑开挖50公分左右就四川省川能水利电力建设有限公司3110KV夏（荷）-凤（桥）二回线路新建工程挡土墙基础施工方案需要抽排水，基坑中涌出的水带着大量的沙，个别基础还位于水田及水沟里。原本一个基坑3-4个人就可以开挖的，现在至少需要7-8个人才能施工，大大增加了施工难度。3、挡土板技术参数3．1原则与标准3.1.1保证施工宽度；3.1.2保证基坑开挖质量；3.1.3基坑开挖安全系数≥1.3；3.1.4抗倾覆稳定系数≥1.6；3.1.5基底最大压应力符合设计要求。3.2挡土板为50mm厚木板，采用150mm的方木沿坑壁四周双层支撑。3.3坑内排水采用排污式潜水泵直接排水。4、挡土支撑施工4．1挡土施工基本要求应严格执行《土石方基础工程施工技术规范》和图纸设计要求。施工前，技术人员应充分理解设计意图，熟悉设计图纸，了解施工现场具体情况。4．2施工工艺流程与施工顺序4．2．1施工工艺流程图：四川省川能水利电力建设有限公司4确定排水措施人工开挖放坡支护抽排水基坑清理超深处理验收检查检查分坑110KV夏（荷）-凤（桥）二回线路新建工程挡土墙基础施工方案4.2.2基坑开挖到一定程度，就需要抽排水，然后支护挡土板；基坑开挖到设计深度后，在排水的同时开始扎筋支模；基础浇制完之后，还要继续排水，以确保混凝土不被水淹没。4.2.34.3基础开挖4.3.1基槽土方开挖采用人工进行开挖。先测量放线，定出开挖边线，起点及终点，设立桩标，注明高程及开挖深度。在施工过程中，应根据实际需要设置排水沟及集水坑进行施工排水，保证工作面干燥以及基底不被水浸。4.3.2基坑开挖后应进行整理和压实，压实后压实度与承载力须满足规范与设计要求，不满足设计承载力时应进行相应处理。如果施工时发现地质情况变化较大，应及时报请监理工程师及设计单位，以便作出相应的处理措施。挖基发现有淤泥层或软土层时，需进行换土处理，报请监理工程师及业主批准后，才进行施工。4．4挡土板支护4.4.1基坑开挖50公分深时，应采取挡土措施，使用50mm厚的木板，沿基坑周围排列挡土；内撑采用150mm的方木呈正方形支撑木板，用对口抓钉固定。4.4.2基坑每开挖10公分，用大锤将木板往下打。4.4.3基坑开挖直150公分深时，应采取双层方木支撑周围挡板。4.4.4坑深超过2米，应设爬梯，供施工人员上下。4.4.5必须设安全监护人，挖出的土方堆放在基坑边缘2米以外。4.4.6雨天施工必须搭设防雨棚架，挖临时排水沟。4.4.7施工过程中应随时注意土（石）质地有无裂纹等异常现象。4.5抽排水4.5.1由于现阶段施工处于雨季，地下水位较高，一般基坑开挖到50公分就需要抽排水。4.5.2先将一个基坑挖低，基坑的对角形成积水坑，采用两台排污式潜水泵抽水，然后再开挖其他三个基坑，但始终保持一个基坑处于最低点，方便排水。四川省川能水利电力建设有限公司5110KV夏（荷）-凤（桥）二回线路新建工程挡土...
