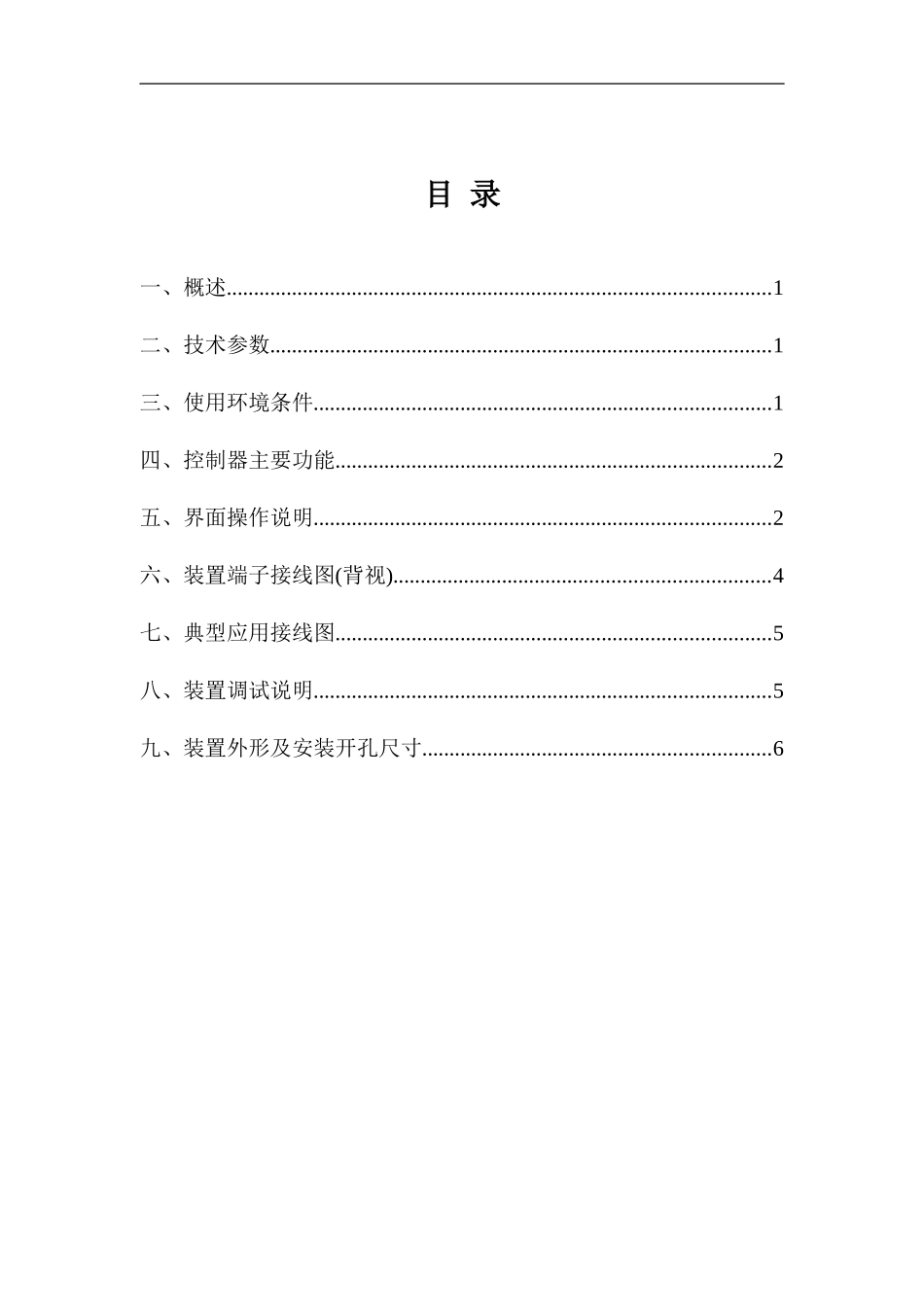

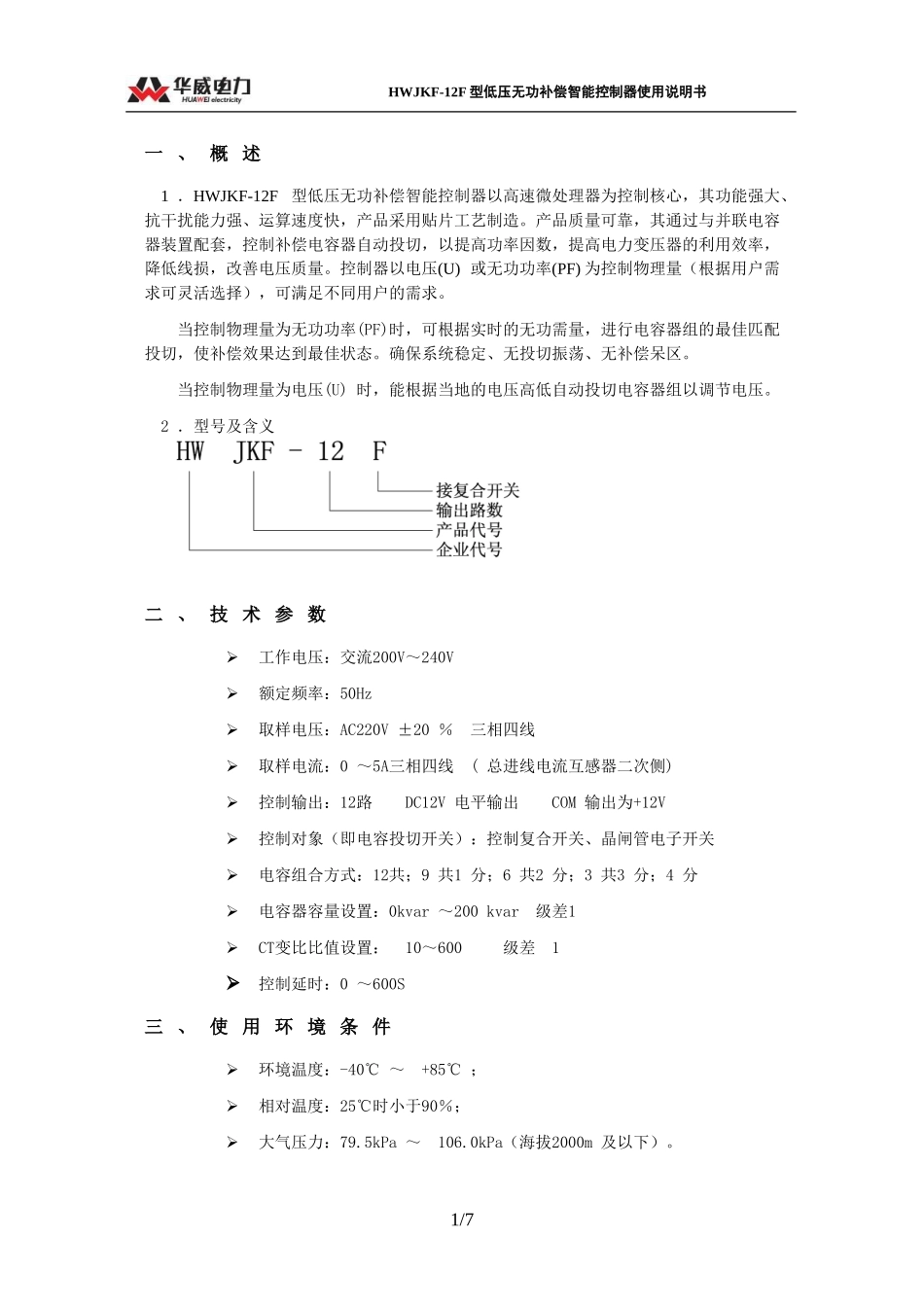

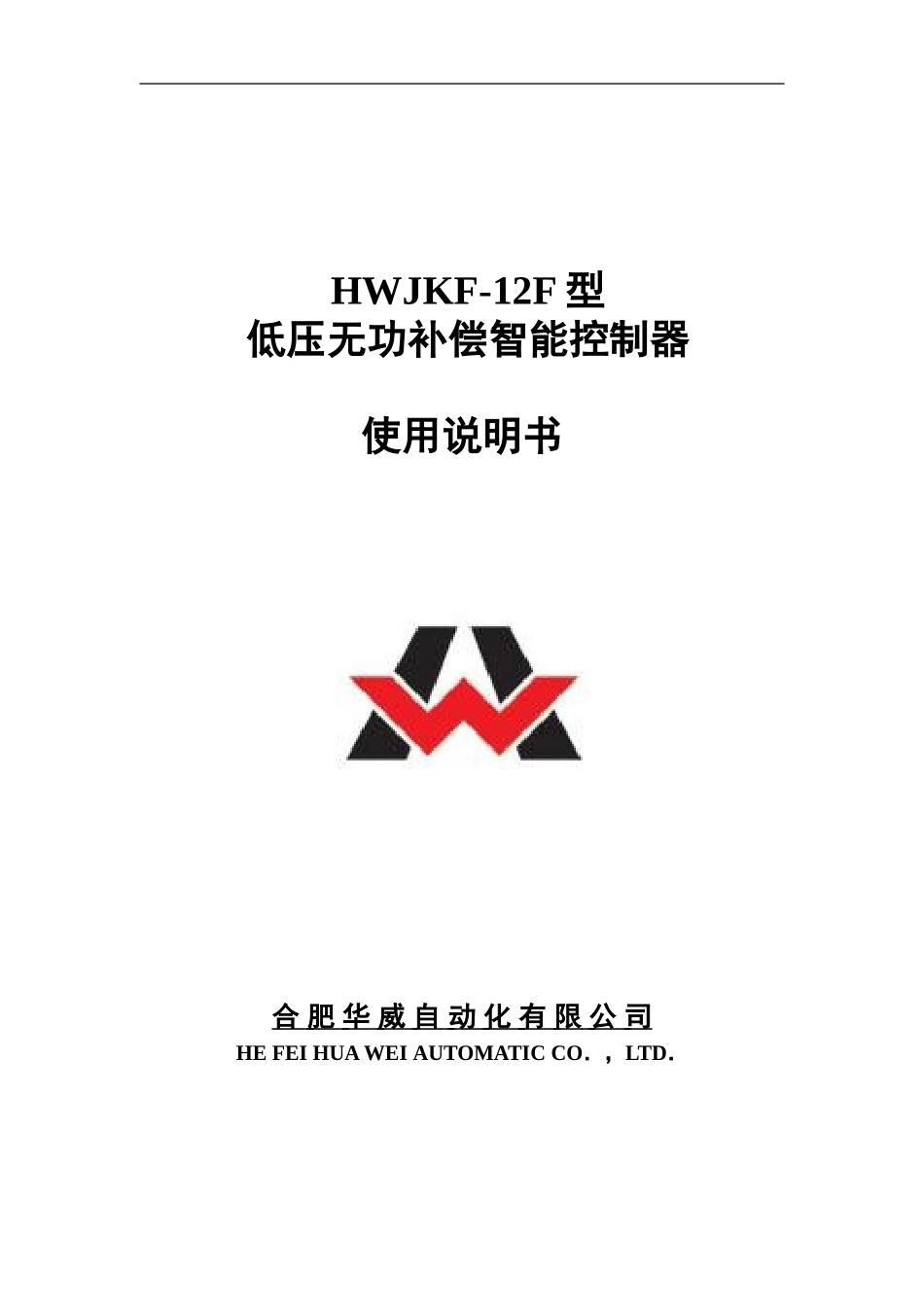

HWJKF-12F型低压无功补偿智能控制器使用说明书合肥华威自动化有限公司HEFEIHUAWEIAUTOMATICCO．，LTD．目录一、概述....................................................................................................1二、技术参数............................................................................................1三、使用环境条件....................................................................................1四、控制器主要功能................................................................................2五、界面操作说明....................................................................................2六、装置端子接线图(背视).....................................................................4七、典型应用接线图................................................................................5八、装置调试说明....................................................................................5九、装置外形及安装开孔尺寸................................................................6HWJKF-12F型低压无功补偿智能控制器使用说明书一、概述1．HWJKF-12F型低压无功补偿智能控制器以高速微处理器为控制核心，其功能强大、抗干扰能力强、运算速度快，产品采用贴片工艺制造。产品质量可靠，其通过与并联电容器装置配套，控制补偿电容器自动投切，以提高功率因数，提高电力变压器的利用效率，降低线损，改善电压质量。控制器以电压(U)或无功功率(PF)为控制物理量（根据用户需求可灵活选择），可满足不同用户的需求。当控制物理量为无功功率(PF)时，可根据实时的无功需量，进行电容器组的最佳匹配投切，使补偿效果达到最佳状态。确保系统稳定、无投切振荡、无补偿呆区。当控制物理量为电压(U)时，能根据当地的电压高低自动投切电容器组以调节电压。2．型号及含义二、技术参数工作电压：交流200V～240V额定频率：50Hz取样电压：AC220V±20％三相四线取样电流：0～5A三相四线(总进线电流互感器二次侧)控制输出：12路DC12V电平输出COM输出为+12V控制对象（即电容投切开关）：控制复合开关、晶闸管电子开关电容组合方式：12共；9共1分；6共2分；3共3分；4分电容器容量设置：0kvar～200kvar级差1CT变比比值设置：10～600级差1控制延时：0～600S三、使用环境条件环境温度：-40℃～+85℃；相对温度：25℃时小于90％；大气压力：79.5kPa～106.0kPa（海拔2000m及以下）。1/7HWJKF-12F型低压无功补偿智能控制器使用说明书四、控制器主要功能1．控制功能当以电压为控制物理量时实测电压处于电压上下限之间时控制器维持现状不动作。实测电压高于电压上限时，延时开始计时，当延时大于预先设定值时，控制器发出切电容器命令。实测电压低于电压下限时，延时开始计时，当延时大于预先设定值时，控制器发出投电容器命令。当以无功功率（PF）为控制物理量时当欠补且实测无功功率大于投入门限时，延时开始计时，当延时大于预先设定值时（10s），控制器发出投电容器命令。当过补且实测无功功率大于切除门限时，延时开始计时，当延时大于预先设定值时（10s），控制器发出切电容器命令。2．显示功能（详见界面操作部分）3．装置闭锁功能同组切投时间间隔不得小于180秒，否则将闭锁该电容器的投切操作。4．过压欠压保护功能当电压高于装置设定的过压保护值时，通过延时，装置发切除电容器命令，直到电压恢复正常，过压保护自动解除。当电压低于装置设定的欠压保护值时，通过延时，装置发切除电容器命令，直到电压恢复正常，欠压保护自动解除。五、界面操作说明控制器共有两类界面：数据显示界面和参数设置界面“▼”：向后翻页（或减功能键）“▲”：向前翻页（或加功能键）“查询”：参数设置界面和数据显示界面切换“整定”：进入参数设置状态,参数设置确定键1)显示界面共16幅（开机后自动进入界面1）最左边一位数码管显示代码(依次为0～E),右边三位数码管显示实时测量...
