【房屋建筑学】作业及参考答案4VIP免费

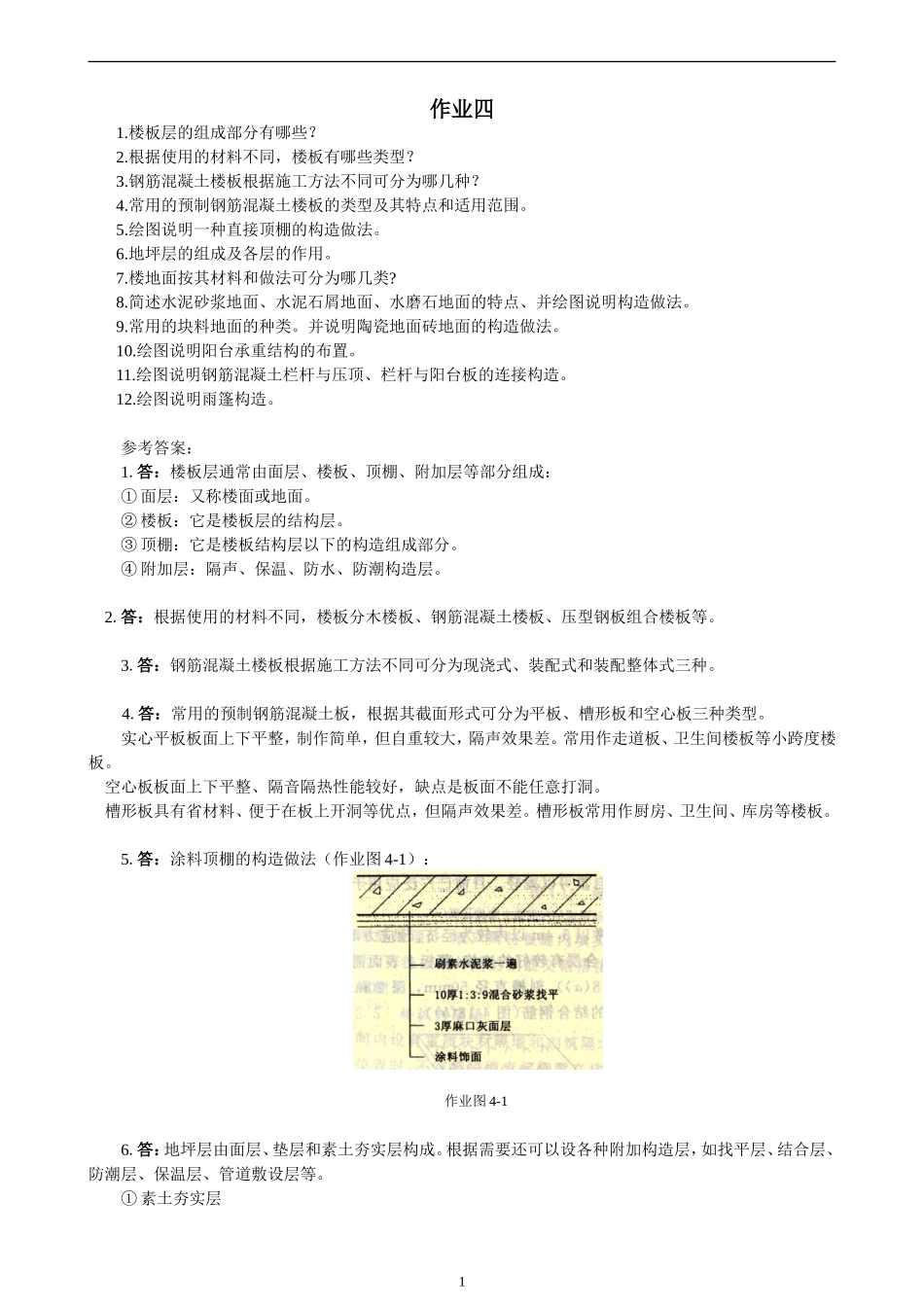

作业四1.楼板层的组成部分有哪些？2.根据使用的材料不同，楼板有哪些类型？3.钢筋混凝土楼板根据施工方法不同可分为哪几种？4.常用的预制钢筋混凝土楼板的类型及其特点和适用范围。5.绘图说明一种直接顶棚的构造做法。6.地坪层的组成及各层的作用。7.楼地面按其材料和做法可分为哪几类?8.简述水泥砂浆地面、水泥石屑地面、水磨石地面的特点、并绘图说明构造做法。9.常用的块料地面的种类。并说明陶瓷地面砖地面的构造做法。10.绘图说明阳台承重结构的布置。11.绘图说明钢筋混凝土栏杆与压顶、栏杆与阳台板的连接构造。12.绘图说明雨篷构造。参考答案：1.答：楼板层通常由面层、楼板、顶棚、附加层等部分组成：①面层：又称楼面或地面。②楼板：它是楼板层的结构层。③顶棚：它是楼板结构层以下的构造组成部分。④附加层：隔声、保温、防水、防潮构造层。2.答：根据使用的材料不同，楼板分木楼板、钢筋混凝土楼板、压型钢板组合楼板等。3.答：钢筋混凝土楼板根据施工方法不同可分为现浇式、装配式和装配整体式三种。4.答：常用的预制钢筋混凝土板，根据其截面形式可分为平板、槽形板和空心板三种类型。实心平板板面上下平整，制作简单，但自重较大，隔声效果差。常用作走道板、卫生间楼板等小跨度楼板。空心板板面上下平整、隔音隔热性能较好，缺点是板面不能任意打洞。槽形板具有省材料、便于在板上开洞等优点，但隔声效果差。槽形板常用作厨房、卫生间、库房等楼板。5.答：涂料顶棚的构造做法（作业图4-1）：作业图4-16.答：地坪层由面层、垫层和素土夯实层构成。根据需要还可以设各种附加构造层，如找平层、结合层、防潮层、保温层、管道敷设层等。①素土夯实层1素土夯实层是地坪的基层，也称地基。素土即为不含杂质的砂质粘土，经夯实后，才能承受垫层传下来的地面荷载。②垫层垫层是承受并传递荷载给地基的结构层，垫层有刚性垫层和非刚性垫层之分。刚性垫层常用低标号混凝土，一般采用C10混凝土，其厚度为80～l00mm；非刚性垫层，常用的有：50mm厚砂垫层、80～100mm厚碎石灌浆、50～70mm厚石灰炉渣、70～120mm厚三合土（石灰、炉渣、碎石）。③面层面层应坚固耐磨、表面平整、光洁、易清洁、不起尘。面层材料的选择与室内装修的要求有关。7.答：楼地面按其材料和做法可分为整体地面、块料地面、塑料地面和木地面。整体地面包括水泥砂浆地面、水泥石屑地面，水磨石地面等现浇地面。块料地面是把地面材料加工成块（板）状，然后借助胶结材料贴或铺砌在结构层上。常用地面块材有陶瓷地面砖、缸砖、陶瓷锦砖、水泥花砖、大理石板、花岗岩板等；常用胶结材料有水泥砂浆、沥青玛蹄脂等。8.答：①水泥砂浆地面水泥砂浆地面构造简单、坚固、能防潮防水而造价又较低。但水泥地面蓄热系数大，冬天感觉冷，而且表面起灰，不易清洁。水泥砂浆地面构造见作业图4-2。作业图4-2水泥砂浆地面构造②水泥石屑地面是以石屑替代砂的一种水泥地面，亦称豆石地面或瓜米石地面。这种地面性能近似水磨石，表面光洁，不起尘，易清洁，造价较低。③水磨石地面水磨石地面一般分两层施工。在刚性垫层或结构层上用10～20mm厚的1:3水泥砂浆找平，面铺l0～l5mm厚l:1.5～2的水泥白石子，待面层达到一定强度后加水用磨石机磨光、打蜡即成。构造见作业图4-3。水磨石地面具有良好的耐磨性、耐久性、防水防火性，并具有质地美观，表面光洁，不起尘，易清洁等优点。2作业图4-3水磨石地面构造9.答：块料地面是把地面材料加工成块（板）状，然后借助胶结材料贴或铺砌在结构层上。常用地面块材有陶瓷地面砖、缸砖、陶瓷锦砖、水泥花砖、大理石板、花岗岩板等；常用胶结材料有水泥砂浆、沥青玛蹄脂等。陶瓷地面砖地面的构造做法：20mm厚1：3水泥砂浆找平，3~4mm厚水泥胶（水泥：107胶：水=1：0.1：0.2）粘结地面砖，素水泥浆擦缝。10.答：阳台承重结构的布置有三种方式（作业图4-4）：①挑梁搭板：即在阳台两端设置挑梁，挑梁上搁板(见作业图4-4a）。②悬挑阳台板：即阳台的承重结构是由楼板挑出构成阳台板(见作业图4-4b）。③压梁式：阳台板与墙梁现浇在一起。阳台悬挑一般不朝过1.2m，并在墙梁两端设拖梁压入墙内或在...
