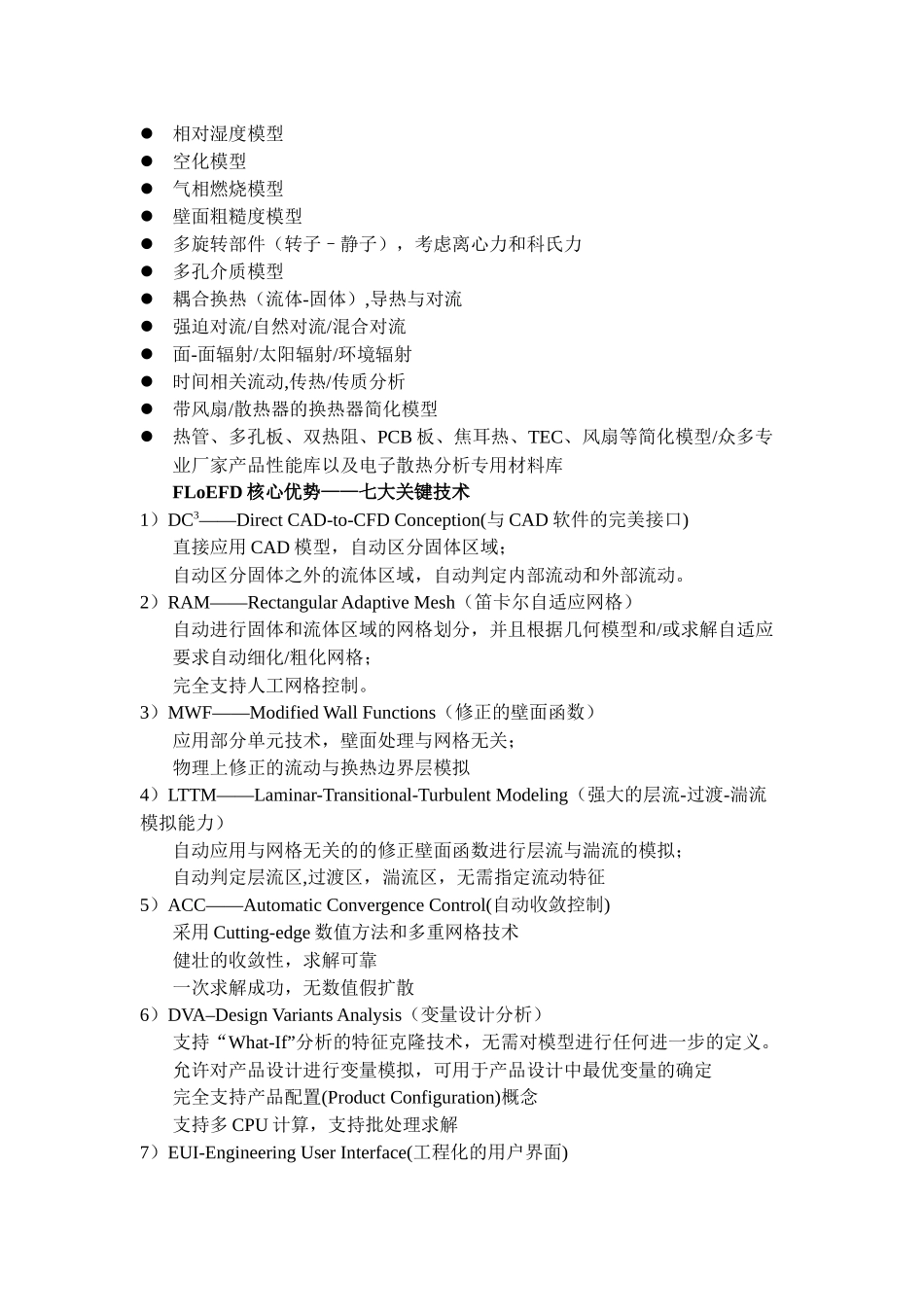

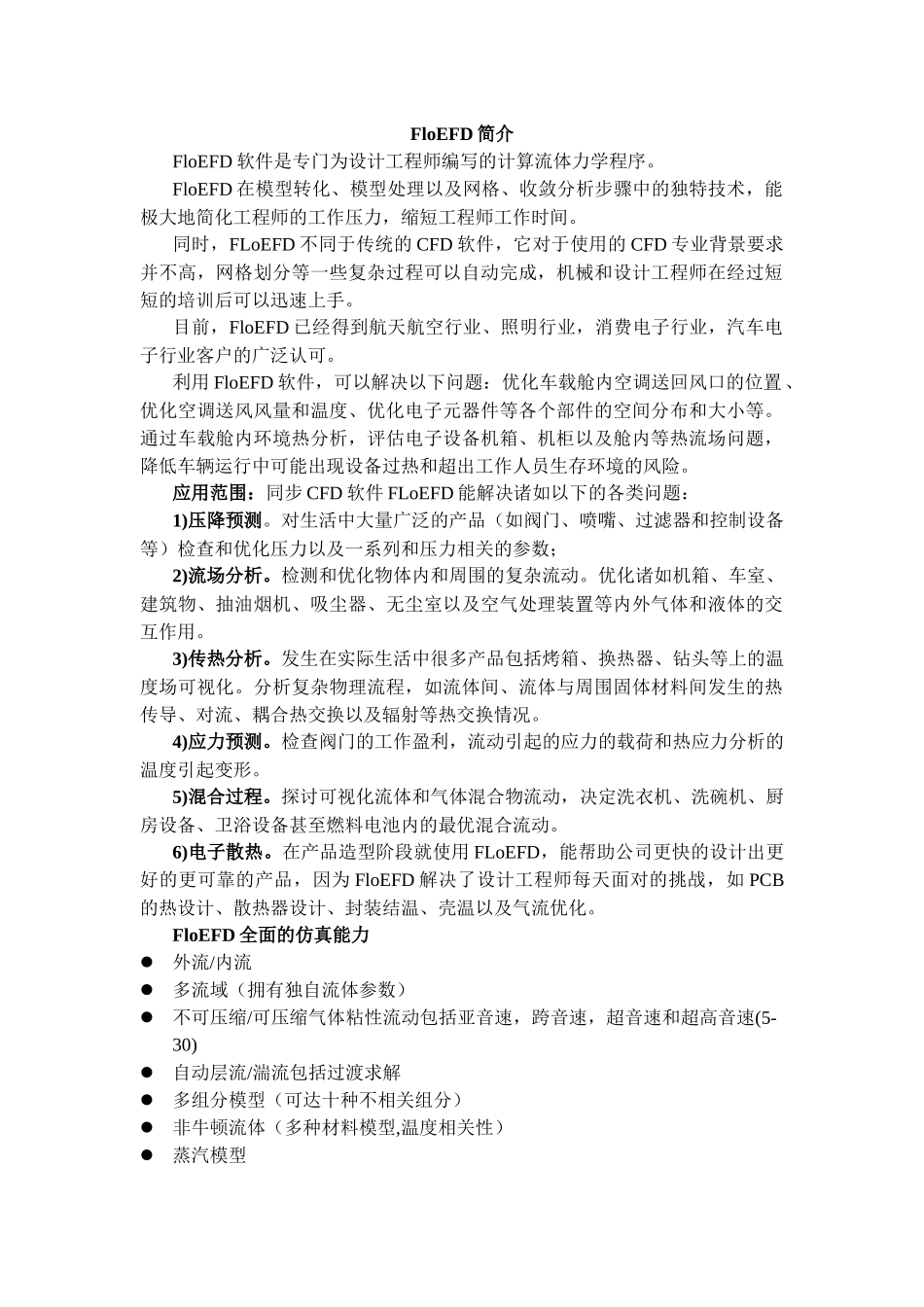

FloEFD简介FloEFD软件是专门为设计工程师编写的计算流体力学程序。FloEFD在模型转化、模型处理以及网格、收敛分析步骤中的独特技术，能极大地简化工程师的工作压力，缩短工程师工作时间。同时，FLoEFD不同于传统的CFD软件，它对于使用的CFD专业背景要求并不高，网格划分等一些复杂过程可以自动完成，机械和设计工程师在经过短短的培训后可以迅速上手。目前，FloEFD已经得到航天航空行业、照明行业，消费电子行业，汽车电子行业客户的广泛认可。利用FloEFD软件，可以解决以下问题：优化车载舱内空调送回风口的位置、优化空调送风风量和温度、优化电子元器件等各个部件的空间分布和大小等。通过车载舱内环境热分析，评估电子设备机箱、机柜以及舱内等热流场问题，降低车辆运行中可能出现设备过热和超出工作人员生存环境的风险。应用范围：同步CFD软件FLoEFD能解决诸如以下的各类问题：1)压降预测。对生活中大量广泛的产品（如阀门、喷嘴、过滤器和控制设备等）检查和优化压力以及一系列和压力相关的参数；2)流场分析。检测和优化物体内和周围的复杂流动。优化诸如机箱、车室、建筑物、抽油烟机、吸尘器、无尘室以及空气处理装置等内外气体和液体的交互作用。3)传热分析。发生在实际生活中很多产品包括烤箱、换热器、钻头等上的温度场可视化。分析复杂物理流程，如流体间、流体与周围固体材料间发生的热传导、对流、耦合热交换以及辐射等热交换情况。4)应力预测。检查阀门的工作盈利，流动引起的应力的载荷和热应力分析的温度引起变形。5)混合过程。探讨可视化流体和气体混合物流动，决定洗衣机、洗碗机、厨房设备、卫浴设备甚至燃料电池内的最优混合流动。6)电子散热。在产品造型阶段就使用FLoEFD，能帮助公司更快的设计出更好的更可靠的产品，因为FloEFD解决了设计工程师每天面对的挑战，如PCB的热设计、散热器设计、封装结温、壳温以及气流优化。FloEFD全面的仿真能力外流/内流多流域（拥有独自流体参数）不可压缩/可压缩气体粘性流动包括亚音速，跨音速，超音速和超高音速(5-30)自动层流/湍流包括过渡求解多组分模型（可达十种不相关组分）非牛顿流体（多种材料模型,温度相关性）蒸汽模型相对湿度模型空化模型气相燃烧模型壁面粗糙度模型多旋转部件（转子–静子），考虑离心力和科氏力多孔介质模型耦合换热（流体-固体）,导热与对流强迫对流/自然对流/混合对流面-面辐射/太阳辐射/环境辐射时间相关流动,传热/传质分析带风扇/散热器的换热器简化模型热管、多孔板、双热阻、PCB板、焦耳热、TEC、风扇等简化模型/众多专业厂家产品性能库以及电子散热分析专用材料库FLoEFD核心优势——七大关键技术1）DC3——DirectCAD-to-CFDConception(与CAD软件的完美接口)直接应用CAD模型，自动区分固体区域；自动区分固体之外的流体区域，自动判定内部流动和外部流动。2）RAM——RectangularAdaptiveMesh（笛卡尔自适应网格）自动进行固体和流体区域的网格划分，并且根据几何模型和/或求解自适应要求自动细化/粗化网格；完全支持人工网格控制。3）MWF——ModifiedWallFunctions（修正的壁面函数）应用部分单元技术，壁面处理与网格无关；物理上修正的流动与换热边界层模拟4）LTTM——Laminar-Transitional-TurbulentModeling（强大的层流-过渡-湍流模拟能力）自动应用与网格无关的的修正壁面函数进行层流与湍流的模拟；自动判定层流区,过渡区，湍流区，无需指定流动特征5）ACC——AutomaticConvergenceControl(自动收敛控制)采用Cutting-edge数值方法和多重网格技术健壮的收敛性，求解可靠一次求解成功，无数值假扩散6）DVA–DesignVariantsAnalysis（变量设计分析）支持“What-If”分析的特征克隆技术，无需对模型进行任何进一步的定义。允许对产品设计进行变量模拟，可用于产品设计中最优变量的确定完全支持产品配置(ProductConfiguration)概念支持多CPU计算，支持批处理求解7）EUI-EngineeringUserInterface(工程化的用户界面)易于使用的用户界面工程化的参数定义语言基于特征的建模动态可视后处理功能带有工程数据库，可直接调用许多工程材料等数据，...
