第1章 冷冲压概念VIP专享VIP免费

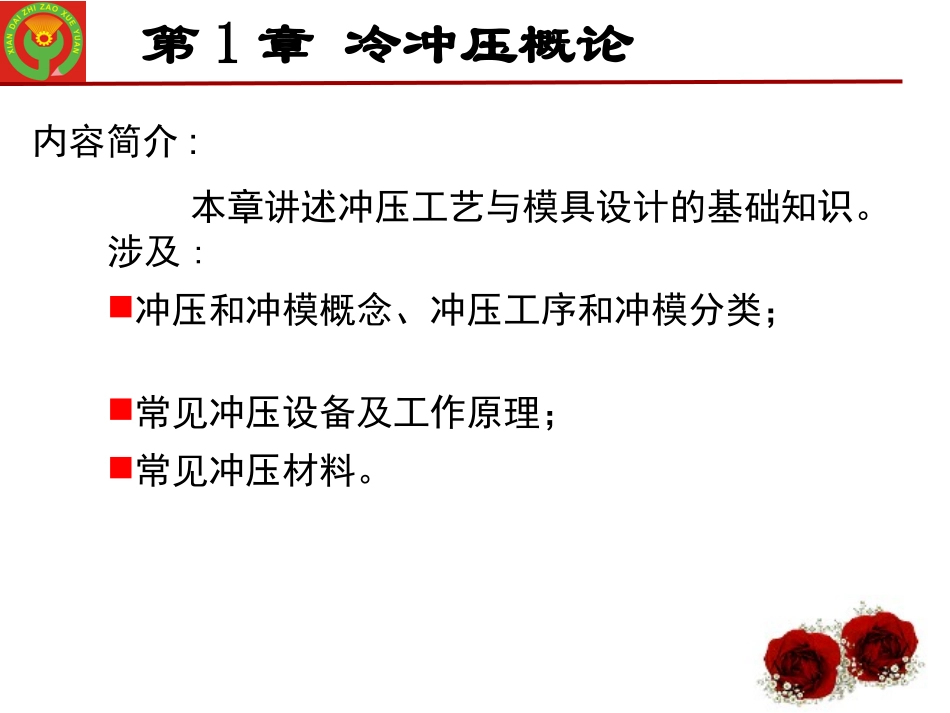

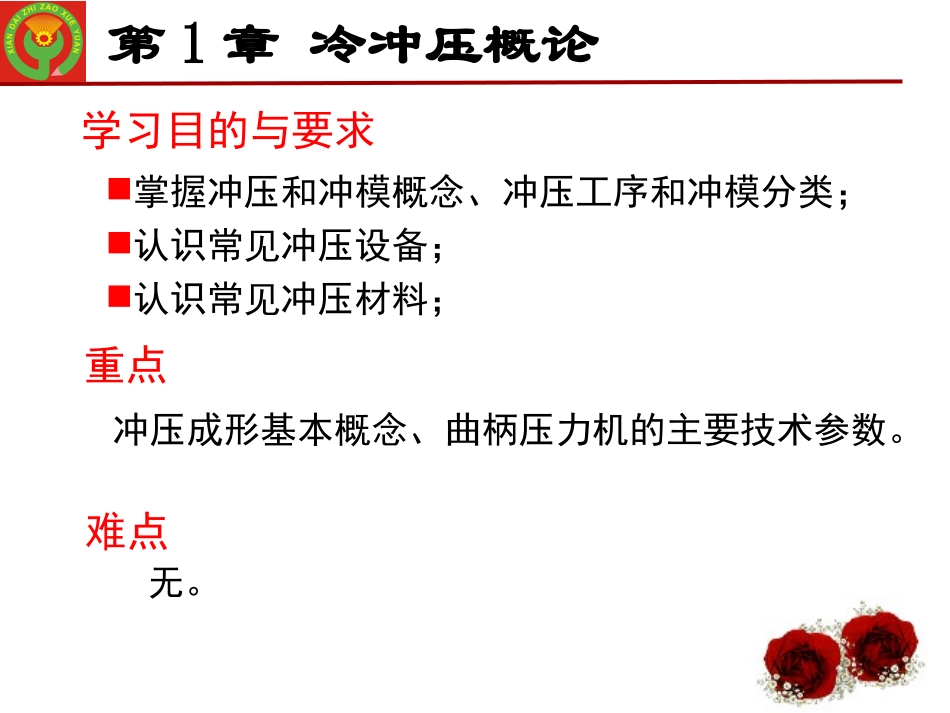

内容简介:本章讲述冲压工艺与模具设计的基础知识。涉及:冲压和冲模概念、冲压工序和冲模分类；常见冲压设备及工作原理；常见冲压材料。第1章冷冲压概论学习目的与要求掌握冲压和冲模概念、冲压工序和冲模分类；认识常见冲压设备；认识常见冲压材料；第1章冷冲压概论重点冲压成形基本概念、曲柄压力机的主要技术参数。难点无。第1章冷冲压概论冲压成形产品示例一——日常用品冲压成形产品示例二——高科技产品汽车覆盖件飞机蒙皮第1章冷冲压概论1.1冷冲压加工概述冲压是利用模具在冲压设备上对板料施加压力(或拉力)，使其产生分离或变形，从而获得一定形状、尺寸和性能的制件的加工方法，这类模具统称为冲模。冲压加工的对象一般为金属板料(或带料)、薄壁管、薄型材等，板厚方向的变形一般不侧重考虑，因此也称为板料冲压，且通常是在室温状态下进行，故也称为冷冲压。第1章冷冲压概论1.1冷冲压加工概述（续）冲压加工的三要素：冲床、模具、材料。冲压的基本工序分为：分离工序与成形工序。复合工序：为了提高生产效率，常见两个以上的基本工序合并成一个工序，称为复合工序。第1章冷冲压概论1.1冷冲压加工概述第1章冷冲压概论1.1.1分离工序(冲裁工序)分离工序：使冲压件与板料沿要求的轮廓线相互分离，并获得一定断面质量的冲压加工方法。（1）冲孔：用冲孔模沿封闭轮廓冲裁工件或毛坯，冲下部分为废料。（2）落料：用落料模沿封闭轮廓冲裁板料或条料，冲下部分为制件。第1章冷冲压概论（3）切断(剪裁)：用剪刃或模具切断板料或条料的部分周边，并使其分离。第1章冷冲压概论（4）切口：用切口模将部分材料切开，但并不使它完全分离，切开部分材料发生弯曲。第1章冷冲压概论（5）切边：用切边模将坯件边缘的多余材料冲切下来。第1章冷冲压概论（6）剖切：用剖切模将坯件(弯曲件或拉深件)剖成两部分或几部分。第1章冷冲压概论1.1.2成形工序成形工序：使冲压毛坯在不破坏的条件下发生塑性变形，以获得所要求的形状、尺寸和精度的冲压加工方法。（1）弯曲：用模具使材料弯曲成一定形状。第1章冷冲压概论（2）卷边：用卷边模将条料端部按一定半径卷成圆形。第1章冷冲压概论（3）扭曲：用扭曲模将平板毛坯的一部分相对另一部分扭转成一定的角度。第1章冷冲压概论（4）拉深：将板料毛坯压制成空心工件，壁厚基本不变。第1章冷冲压概论（5）变薄拉深：用减小壁厚、增加工件高度的方法来改变空心件的尺寸，得到要求的底厚、壁厚的工件。第1章冷冲压概论（6）胀形：使空心件（或管料）的一部分沿径向扩张，呈凸肚形。第1章冷冲压概论（7）起伏成形：平板毛坯或制件在模具的作用下，产生局部凸起（或凹下）的冲压方法。第1章冷冲压概论（8）翻边：指利用模具将工件上的孔边缘或外缘边缘翻成竖立的直边的冲压工序。第1章冷冲压概论（9）缩口：指将预先拉深好的圆筒或管状坯料，通过模具将其口部缩小的冲压工序。第1章冷冲压概论（10）扩口：将空心件的口部扩大，常用于管子。第1章冷冲压概论（11）整形：把形状不太准确的工件校正成形。第1章冷冲压概论（12）校平：指利用模具将有拱弯、翘曲的平板制件压平的冲压工序。第1章冷冲压概论1.1.3冲模的分类冲裁模、弯曲模、拉深模、成形模等。（1）根据工艺性质分类：第1章冷冲压概论1.1.3冲模的分类（2）根据工序组合程度分类：单工序模、复合模、级进模第1章冷冲压概论多工位精密级进模1.2常见冲压设备及工作原理冲压加工的设备特点：工作机构只需作简单的往复运动，复杂的冲压工序主要靠模具完成；传动系统灵敏可靠，规律性强，易实现机械化和自动化。冲压设备一般分为：机械(曲柄)压力机、电磁压力机、气动压力机和液压机。常用机械压力机和液压机两大类。冲压设备的型号是按照机械标准的类、列、组编制的。第1章冷冲压概论1.2常见冲压设备及工作原理（续）以机械(曲柄)压力机为例做如下说明：按照《锻压机械型号编制方法--JB/GQ2003-84》的规定，曲柄压力机的型号用汉语拼音字母、英文字母和数字表示。例如JC23-63A型号的意义是：第1章冷冲压概论类别名称拼音代号机械压力机J液压压力机Y自动压力机Z锤机C类别名称拼音代号锻机D剪...
