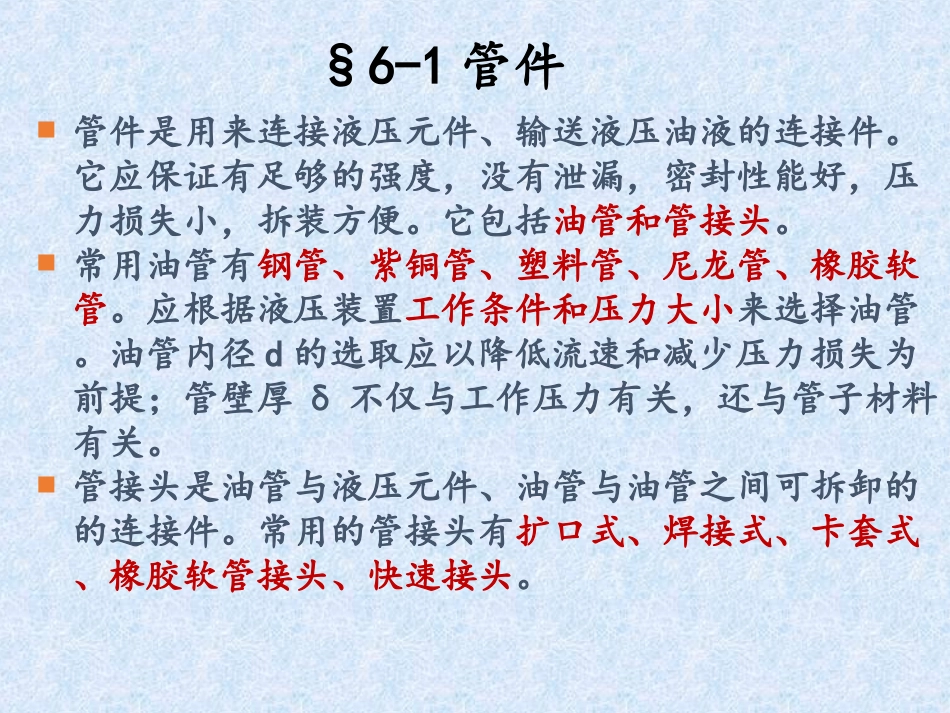

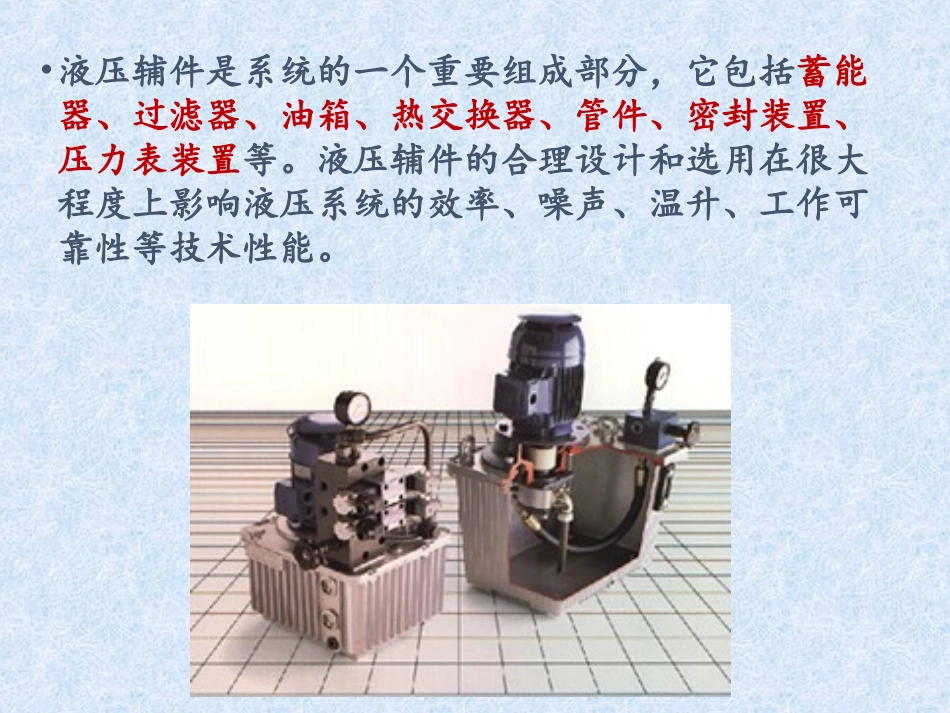

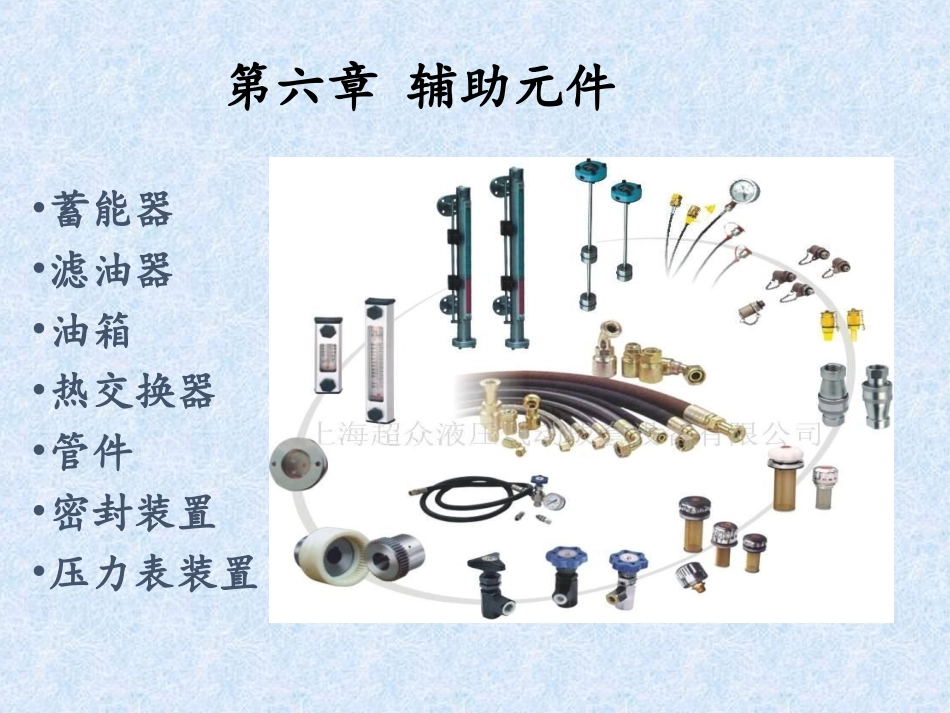

第六章辅助元件•蓄能器•滤油器•油箱•热交换器•管件•密封装置•压力表装置•液压辅件是系统的一个重要组成部分，它包括蓄能器、过滤器、油箱、热交换器、管件、密封装置、压力表装置等。液压辅件的合理设计和选用在很大程度上影响液压系统的效率、噪声、温升、工作可靠性等技术性能。管件是用来连接液压元件、输送液压油液的连接件。它应保证有足够的强度，没有泄漏，密封性能好，压力损失小，拆装方便。它包括油管和管接头。常用油管有钢管、紫铜管、塑料管、尼龙管、橡胶软管。应根据液压装置工作条件和压力大小来选择油管。油管内径d的选取应以降低流速和减少压力损失为前提；管壁厚δ不仅与工作压力有关，还与管子材料有关。管接头是油管与液压元件、油管与油管之间可拆卸的的连接件。常用的管接头有扩口式、焊接式、卡套式、橡胶软管接头、快速接头。§6-1管件一.管路1、油管的总类种类用途优缺点钢管常在装拆方便处用作压力管路。中压以上用无缝钢管，低压用焊接钢管。能承受高压、耐油、抗腐、不易氧化、刚性好，价格低廉，但装配时不易弯曲成形。紫铜管在中、低压液压系统中采用，机床中应用较多，常配以扩口管接头，可用于仪表和装配不便处。装配时弯曲方便，价高、抗振能力差、易使液压油氧化，但易弯曲成形。种类用途优缺点尼龙管液压中、低压和气压系统中使用，承压能力因材料而异，其值为（2.8-8）MPa之间，最高耐压可达16MPa，目前气压系统常用。乳白色半透明，可观察流动情况。价格低廉，加热后可任意弯曲成形和扩口，冷却后即定形。但寿命较低。塑料管只用作气压系统或低于0.5MPa的液压回油管与泄油管。耐油、价低、装配方便，长期使用会老化。橡胶软管高压软管是由耐油橡胶夹以1-3层钢丝编织网或钢丝缠绕层做成，适用于中高压液压系统。低压胶管由耐油橡胶夹帆布制成，用于回油管路。用于相对运动间的连接，分高压和低压两种。装接方便，能减轻液压系统的冲击，价贵，寿命低。2、油管的特征尺寸油管的特征尺寸为通径，它代表在允许的压力损失下油管的通流能力。有关的通经即油管的名义尺寸，单位为mm。如32通经的无缝钢管的通流能力为250l/min，其外径为42mm，而壁厚及实际内经则根据油管工作压力而异。如工作压力P≤32Mpa时，壁厚δ=5mm，内径d=32mm。管路的类型可由用途及管路的优缺点来选取。管路内径的选择是以降低流动造成的压力损失为前提的，液压管路中液体的流动多为层流，压力损失正比于液体在管道中的平均流速，因此根据流速确定管径是常用的简便方法。高压钢管的壁厚根据工作压力选定。2643222vdlRdlvppe04qd油管的内经可按下式确定q-流经油管的流量-在允许的压力损失下允许的液流速度压油管道：当压力p<2.5Mpa时，当压力p=2.5～16Mpa时，当压力p>16Mpa时，回油管道:吸油管道:sm/200sm/430～sm/650～sm/2.51.50～sm/1.50.50～3.管路的装配1)管道应尽量短，最好横平竖直，转弯少。为避免管道皱折，减少压力损失，管道装配时的弯曲半径要足够大,见下表。管道悬伸较长时要适当设置管夹（也是标准件）。硬管装配时允许的弯曲半径管子外径D(mm)101418222834425063弯曲半径R(mm)50707580901001301501902)管道尽量避免交叉，平行管间距要大于100mm，以防接触振动并便于安装管接头。3)软管直线安装时要有30%左右的余量，以适应油温变化、受拉和振动的需要。弯曲半径要大于9倍软管外径，弯曲处到管接头的距离至少等于6倍外径。二.管接头液压系统中油液的泄漏多发生在管路的连接处，所以管接头的重要性不容忽视，管接头必须在强度足够的条件下能在振动、压力冲击下保持管路的密封性。在高压处不能向外泄漏，在有负压的吸油管路上不允许空气向内渗入。常用的管接头有以下几种：（1）扩口管接头（2）焊接管接头（4）胶管接头（3）卡套式管接头（5）快换管接头（1）扩口管接头如下图所示，适用于铜，铝管或薄壁钢管，也可用来连接塑料管和尼龙管等低压管道。它只适用于薄壁铜管，工作压力不大于8MPa的场合。接管穿入导套后扩成喇叭口（约74～90），再用螺母把导套连同接管一起压紧在接头体的锥面上形成...
