EP_AP_BA_管道简介VIP专享VIP免费

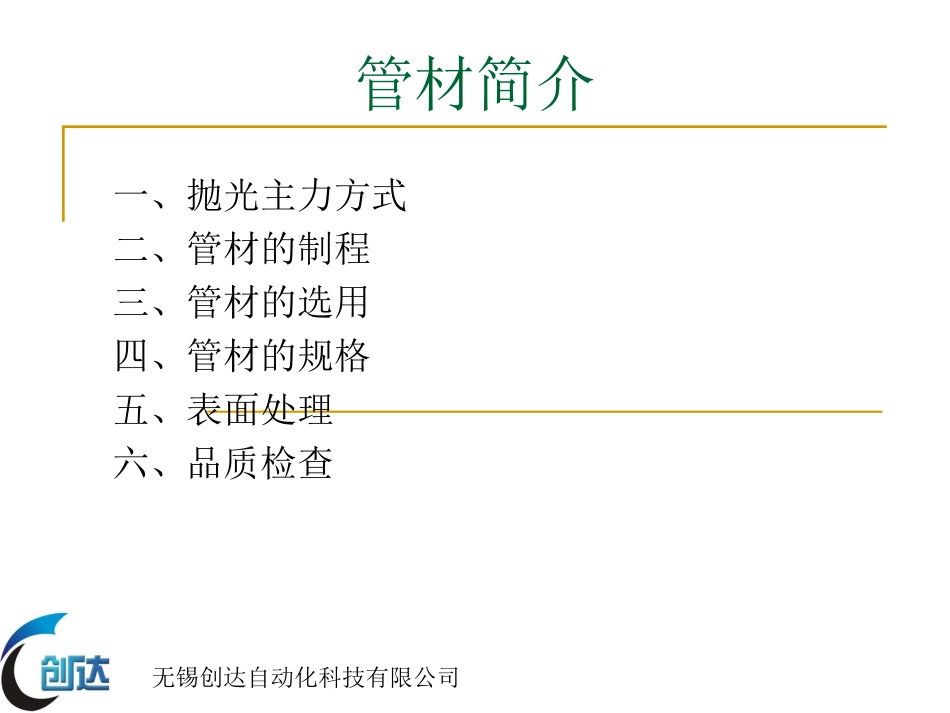

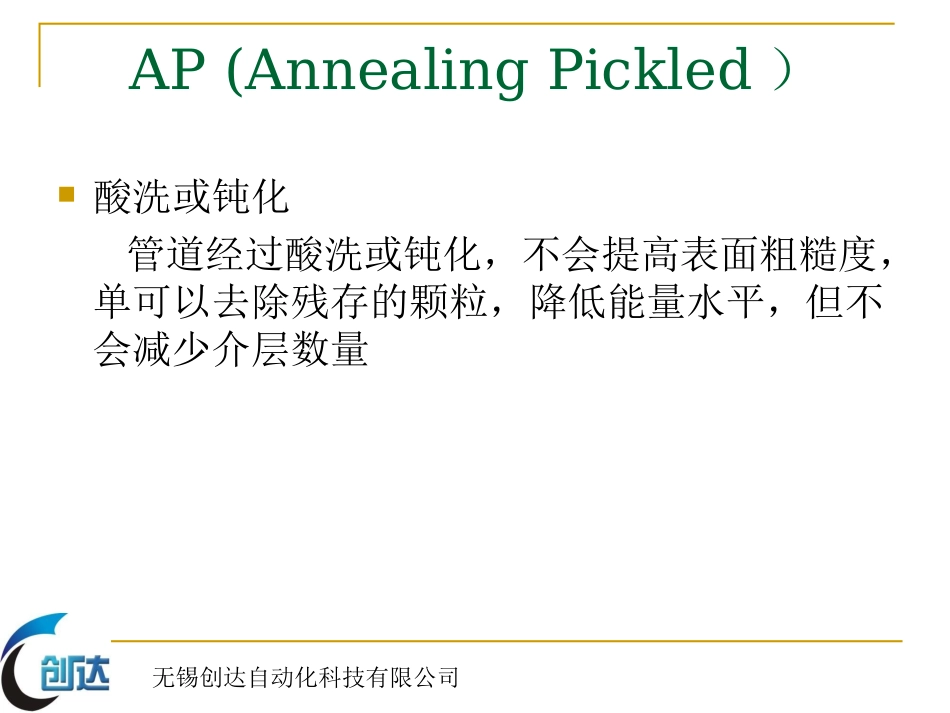

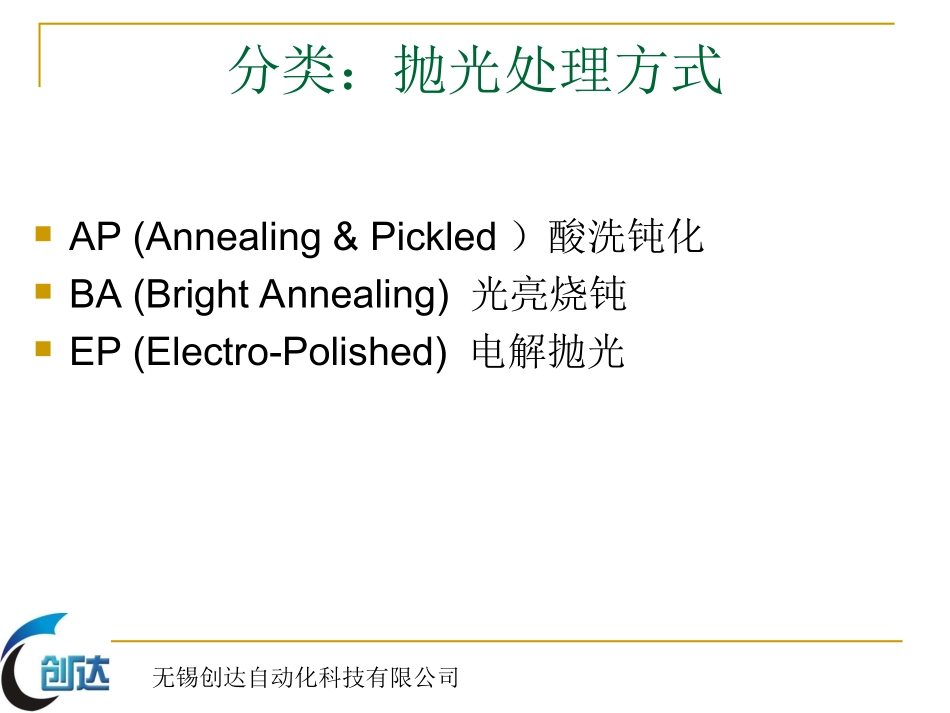

管材简介一、抛光主力方式二、管材的制程三、管材的选用四、管材的规格五、表面处理六、品质检查无锡创达自动化科技有限公司分类：抛光处理方式AP(Annealing&Pickled）酸洗钝化BA(BrightAnnealing)光亮烧钝EP(Electro-Polished)电解抛光无锡创达自动化科技有限公司AP(AnnealingPickled）酸洗或钝化管道经过酸洗或钝化，不会提高表面粗糙度，单可以去除残存的颗粒，降低能量水平，但不会减少介层数量无锡创达自动化科技有限公司BA(BrightAnnealing)光亮烧钝在加氢或真空状态高温热处理，一方面消除内应力，另一方面在管道表面形成一层钝化膜，以改善形态结构，减少能量水平，但不会提高表面粗糙度。无锡创达自动化科技有限公司EP（Electro-Polished)电解抛光通过电化学抛光，可以极大的提高表面形态及及结构，使表层面积得到极大的程度的减少。表面是一层封闭的、厚厚的氧化铬膜，能量接近合金的正常水平，同事介质数量也会降为最少。微电子、光电子和生物制药等行业对传输敏感或腐蚀性介质的高纯、洁净管道系统一般都采用光亮烧钝（BA）、电解抛光（EP）产品。无锡创达自动化科技有限公司AP管的制程管胚热挤压Hotextrusion冷加工Colddraw热处理Heattreatment酸洗钝化AnnealingPickledAP管无锡创达自动化科技有限公司BA&EP制程介绍AP管冷加工Colddraw光辉烧结BrightannealingBA管点解研磨ElectropolishEP管无锡创达自动化科技有限公司管材的选用使用范围⑴EP级别管道-高纯度气体（5N&6N以上），毒性（PH3AsH3SiH2Cl2)，腐蚀性（HClNH3)，易燃易爆（SiH4)气体。⑵BA一般性气体N2O2H2ArCDA⑶AP压缩气体，双套管外管无锡创达自动化科技有限公司管材的规格依材质分类管材可分为：(1)SUS304(2)SUS316(3)SUS316L以上都是不锈钢管材其中L表示为低碳无锡创达自动化科技有限公司管材的规格依规格分类（1）日规（JIS）：PIPESIZE（2）美规（ASTM）：TUBESIZE其中须注意（i）1”之尺寸在PIPESIZE=25A，其外径OD为34.4mm，在TUBESIZE其OD为25.4mm（ii）在PIPESIZE中：25A又称1”50A又称2”80A又称3”100A又称4”（iii）TUBESIZE（一般使用在1“以下之GAS配管），常用尺寸为1/8”（一分）、2/8“（二分）、3/8”（三分）、4/8“（四分）、5/8”（五分）、6/8“（六分）、1”4无锡创达自动化科技有限公司管材的规格依表面处理方法分类：一般分为三种（I）AP级（素管）：表面不做任何处理（II）BA级：光辉烧钝（III）EP级：电解抛光注意：影响管子价格之因素为最重要之决定因素在表面处理之方法，其价格之高低顺序EP＞BA＞AP。无锡创达自动化科技有限公司不锈钢的表面处理AP&BA&EP表面光亮退火，Ra=0.3μm放大200倍电解抛光，Ra=0.19μm放大500倍酸洗钝化，Ra值不变表面更平整，颗粒减少氧化铬层封闭保护，中立于介质表面积缩小，降低风险残留能量最下更易吹扫、清洗消除内部应力改善结构形态，减少能量水平提高了表面粗糙度不会提高表面粗糙度，单可以去除残存的颗粒，降低能量水平，但不会减少介层数量无锡创达自动化科技有限公司RmaxAP:annealed&pickledRmax20~50μm(经过酸洗处理，素管)BA：brightannealtreatment,Rmax3~8μm(光辉锻造，抛光)EP:electropolish,Rmax0.3~0.8μm(电解抛光)无锡创达自动化科技有限公司Ra&Rmax定义Ra之定义：L0)(L1dxxfRaL：测定长度Y轴：纵倍率方向x：粗度曲线之中心线Y＝f(x)：粗度曲线LYXRa取样长度Ra范围测量长度(mm)0.006~0.020.40.02~0.11.250.1~2.042.0~10.012.510.0~80.040无锡创达自动化科技有限公司Rmax定义：于粗度曲线取二平行直线，测定其量测范围间两平行直线之最大高度。LYXRmaxRpRvRmax=Rp+RvRmax之量測長度Rmax之範圍量測長度(mm)0.025~0.100.40.10~0.501.250.50~10.0410.0~50.012.550.0~200.040无锡创达自动化科技有限公司电解抛光优点与缺点优点：超平滑，去除表面浅层缺陷，减少总表面积流道与管向平行，降低微尘累积适用于非平面加工物件形状重组良好的钝化层，减少流体与管壁的反应，提高管件抗蚀性无机械抛光不均匀现象更易吹扫、清洗缺点：电解抛光属于表面溶解方式平坦化，速度遇底材状况不良时，...
