船舶传动轴结构VIP免费

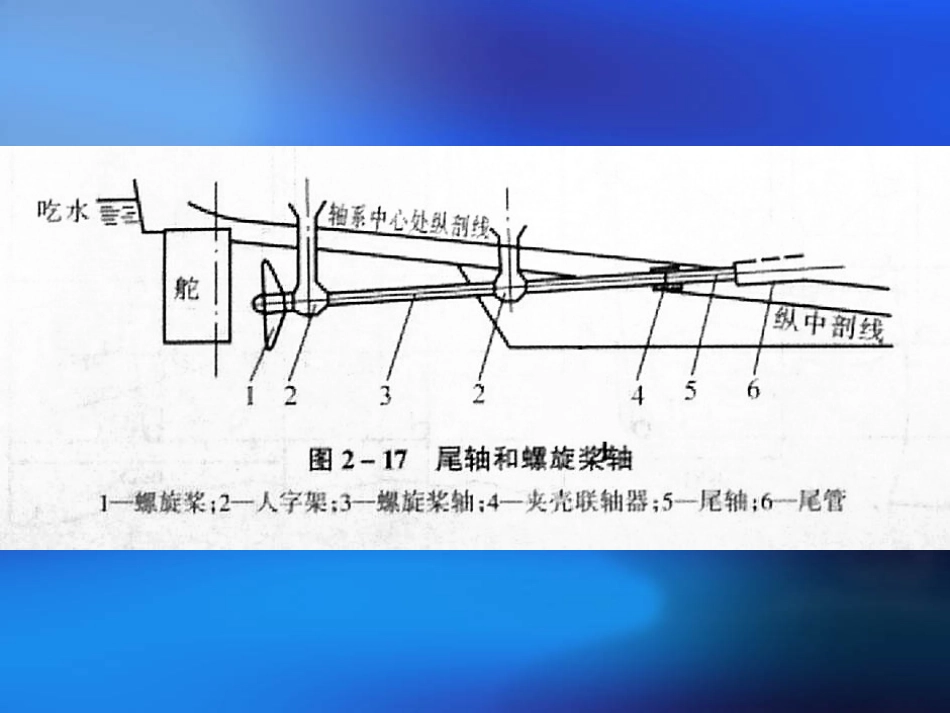

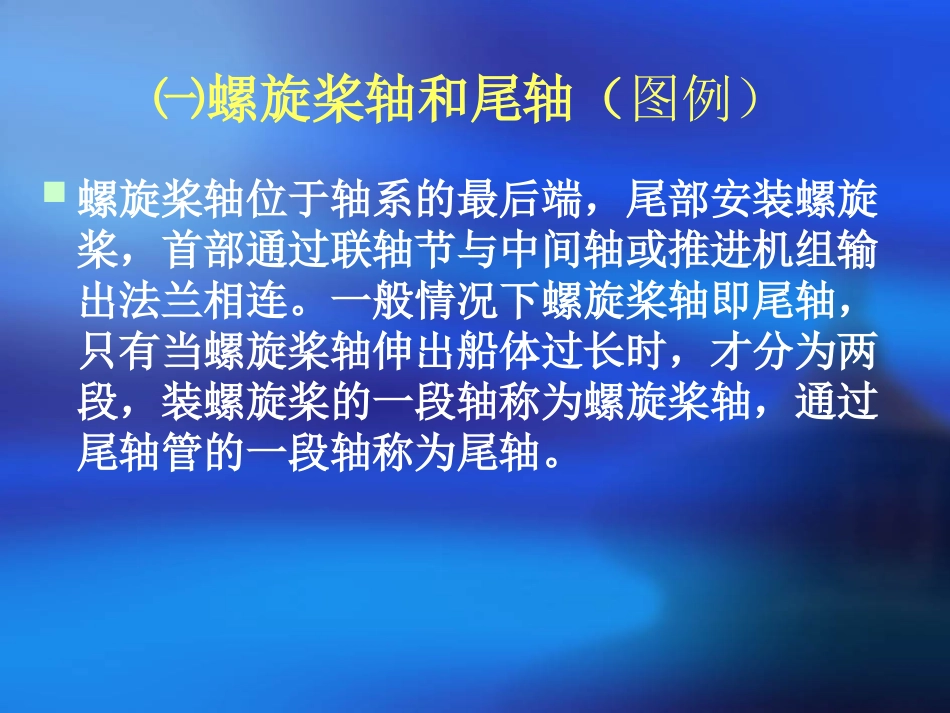

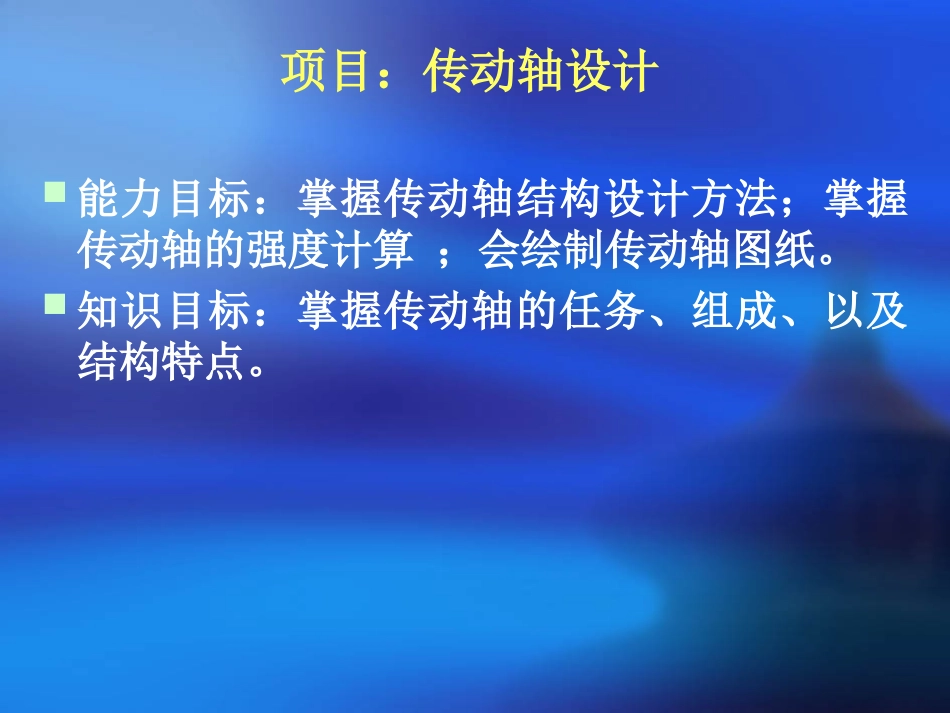

项目：传动轴设计能力目标：掌握传动轴结构设计方法；掌握传动轴的强度计算；会绘制传动轴图纸。知识目标：掌握传动轴的任务、组成、以及结构特点。㈠螺旋桨轴和尾轴（图例）螺旋桨轴位于轴系的最后端，尾部安装螺旋桨，首部通过联轴节与中间轴或推进机组输出法兰相连。一般情况下螺旋桨轴即尾轴，只有当螺旋桨轴伸出船体过长时，才分为两段，装螺旋桨的一段轴称为螺旋桨轴，通过尾轴管的一段轴称为尾轴。⒈螺旋桨轴的尾部结构螺旋桨轴的尾部是供安装螺旋桨之用，制成锥体，主要为了便于拆装。主机的转矩靠螺旋桨锥孔与桨轴锥体之间紧密配合产生的摩擦力以及键来传递。螺旋桨轴的尾部结构尺寸一般由规范计算所确定的尾轴直径来进行估算。锥度K多采用1：15和1：12。螺纹直径dW=(0.75～0.90)dTZ，螺纹长度lW=dW为避免紧固螺帽松动，习惯上将尾螺纹的旋向设计成和桨的回转方向相反。尾部锥体的键槽是引起局部应力集中的原因之一，最危险部分在锥体大端附近，大多数的疲劳裂纹是从键槽锐角上开始。为了减小局部应力，键槽的棱角应做成圆角，键槽底也应有圆角，《钢质海船入级与建造规范》（2001）规定圆角半径应不小于锥部大端直径的1/25。螺旋桨轴的圆柱体与锥体交界处不应有凸肩或圆角。轴上键槽前端应平滑且呈汤匙形；也有船级社规定轴上键槽要做成雪橇形。轴上键槽前端到轴锥部大端的距离不小于0.2倍锥部大端的直径。键应用螺钉固定在轴上，螺钉孔不应在距前端键长1/3的范围内，螺孔的深度应不大于螺孔直径。⒉轴干轴干位于螺旋桨轴的中间部位，其两端与轴颈相连。轴干的直径按相关的船舶规范中的有关公式求得，再按与其相近的标准化轴径数值进行选定。此标准化轴径是为了便于螺旋桨轴的设计、生产、加工及互换，由有关部门颁布的，供设计时选用。轴干的长度取决于轴系布置，与所采用的轴线数量，船体线型、船体总布置、各轴承负荷情况、工厂的加工能力及轴系在机舱内装拆要求等因素等有关。⒊轴颈轴颈是直接与尾轴承相接触的部位，为了便于安装以及轴颈在磨损后更换轴套时留有光车的裕量，以延长使用寿命，其直径应比轴干略大，一般按其轴径大小的不同，约增大5～30mm。另外，为了便于安装，往往将前后的轴颈直径制成略有差值(约2～10mm)。轴颈的长度一般略大于其轴承长度50～100mm左右，以保证在轴系安装或调整中轴发生轴向位移时，仍能与轴承有较好地接触。为了减少应力集中，在轴干与轴颈的连接处，应采用圆弧或斜锥过渡。轴套与轴颈配合的过盈量轴套一般采用红套或液压套合法装配于轴上，轴套在其红套轴上后应检查其紧密性，在距离尾轴锥体端70mm长度上，严禁有配合不紧密的地方。轴套与轴颈配合的过盈量见下表：轴颈直径＜120120～180180～260260～360360～500500～700过盈量0.10～0.140.14～0.200.20～0.260.26～0.320.32～0.400.40～0.50⑵轴套表面的圆度和圆柱度的要求见下表。加工时通常采取在铜套装入艉轴后，同时光车轴颈铜套表面与艉轴法兰外圆和端面的方法。直径D≤120120～180180～260260～500500～800＞800圆度圆柱度≤0.025≤0.035≤0.045≤0.055≤0.065≤0.075轴套表面的圆度和圆柱度螺旋桨轴铜轴套的厚度轴套的厚度可按下表选定:单位mmd是轴承档处基本直径分类轴承档处新制最小厚度t非工作轴颈部位厚度光车修理厚度极限厚度厚度0.03d+7.50.75t0.02d+50.015d+3.5轴套卸荷槽⑷为减轻轴套红套于轴上后的应力集中现象，常在轴套的两端开卸荷槽，如图2—28所示。⑸轴套经常是制成一个整体，但当轴套过长时，也可以分段焊接。对非焊接的接缝应采用搭接缝。对搭接缝可用焊锡填补，这时搭口应车成燕尾槽形，也可采用机械滚压法予以滚压接平。分段连接起来的轴套，其接缝处必须保持水密。如图2—29所示。⒌螺旋桨轴的首部螺旋桨轴的首部是为了安装联轴节之用，其结构型式有两种：一种安装可拆联轴节，结构与螺旋桨轴的尾部锥体结构相似；另一种是整锻法兰，结构图2—18的b图所示。其结构和尺寸可按相关船舶标准有关数据选定。轴的防护螺旋桨与轴在海水中形成一对电极，存在一定的电位差，会使尾轴遭到强烈的电化腐蚀。另外...
