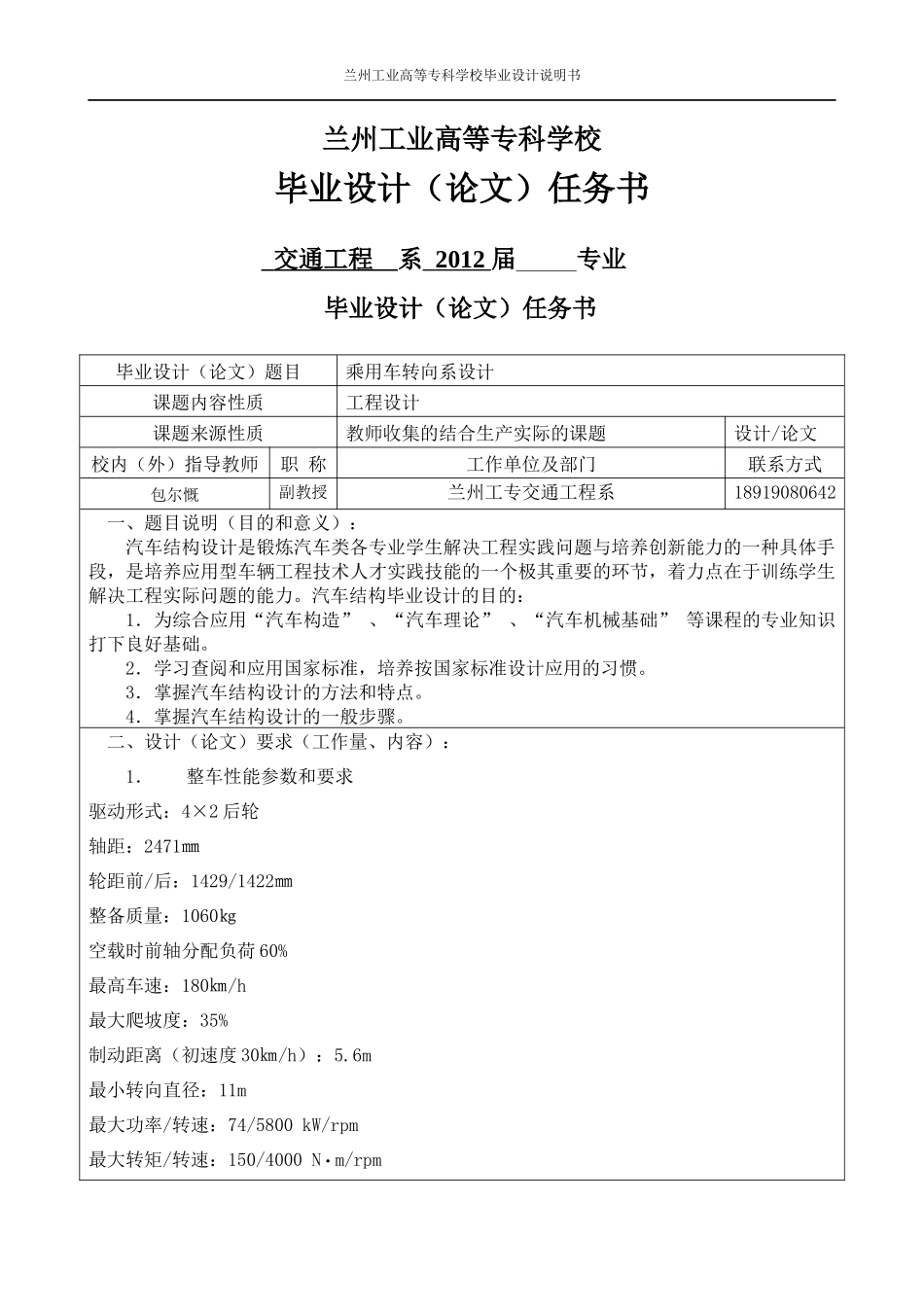

兰州工业高等专科学校毕业设计说明书兰州工业高等专科学校毕业设计（论文）任务书交通工程系2012届专业毕业设计（论文）任务书毕业设计（论文）题目乘用车转向系设计课题内容性质工程设计课题来源性质教师收集的结合生产实际的课题设计/论文校内（外）指导教师职称工作单位及部门联系方式包尔慨副教授兰州工专交通工程系18919080642一、题目说明（目的和意义）：汽车结构设计是锻炼汽车类各专业学生解决工程实践问题与培养创新能力的一种具体手段，是培养应用型车辆工程技术人才实践技能的一个极其重要的环节，着力点在于训练学生解决工程实际问题的能力。汽车结构毕业设计的目的：1．为综合应用“汽车构造”、“汽车理论”、“汽车机械基础”等课程的专业知识打下良好基础。2．学习查阅和应用国家标准，培养按国家标准设计应用的习惯。3．掌握汽车结构设计的方法和特点。4．掌握汽车结构设计的一般步骤。二、设计（论文）要求（工作量、内容）：1．整车性能参数和要求驱动形式：4×2后轮轴距：2471㎜轮距前/后：1429/1422㎜整备质量：1060㎏空载时前轴分配负荷60%最高车速：180㎞/h最大爬坡度：35%制动距离（初速度30㎞/h）：5.6m最小转向直径：11m最大功率/转速：74/5800kW/rpm最大转矩/转速：150/4000N·m/rpm兰州工业高等专科学校毕业设计说明书变速器型式：手动5挡基本要求1)汽车转弯行驶时，全部车轮应绕瞬时转向中心旋转。2)操纵轻便，作用于转向盘上的转向力小于200N。3)转向系的角传动比在15～20之间，正效率在60%以上，逆效率在50%以上。4)转向灵敏。5)转向器和转向传动机构中应有间隙调整机构。6)转向系应有能使驾驶员免遭或减轻伤害的防伤装置。2．具体设计任务：1）查阅相关资料，选定转向器，对动力转向系统总体方案设计。2）对液压式动力转向机构进行设计计算。3）设计转向梯形机构。4）绘制转向系布置图、转向器装配图和转向传动机构总成装配图。5）完成设计说明书3．要求：设计说明书包括内容（论文装订次序）：题目、摘要、目录、正文、结论、致谢、参考文献等。应阐述整个设计内容，要重点突出和特色，图文并茂，文字通畅。说明书的页数不少于50页（幅面大小为A4，全部由计算机打印）。设计图样要求：绘制符合标准的设计图样，所设计的图样至少有一张零号图由计算机绘制打印。论文撰写格式及要求见毕业设计说明书范例。三、进度表日期内容2011.11.29～2012.1.7(6周)（1）查资料、分析设计要求和性能参数。（0.5周）（2）确定结构方案,绘制整体设计布局图或方案图。（1周）（3）进行总成结构的选型及参数计算，绘制总成装配图的设计图样。（2周）（4）进行主要零部件的结构选型及设计计算，进行强度校核，绘制零部件结构图。（1.5周）（5）撰写设计说明书。（1周）完成日期2012年2月兰州工业高等专科学校毕业设计说明书答辩日期2012年3月四、主要参考文献、资料、设备和实习地点及翻译工作量：[1]张红伟.汽车底盘构造与维修[M].北京：高等教育出版社，2005.12[2]何效先.汽车底盘结构与维修（第二版）[M].北京：中国农业出版社，2010.[3]王望予.汽车设计[M].北京：机械工业出版社，2004.[4]陈家瑞.汽车构造（下册第五版）[M].北京：人民交通出版社，2006.[5]王丰元，马明星.汽车设计课程设计指导书[M].北京：中国电力出版社，2009.3[6]王国权.汽车设计课程设计指导书[M].北京：机械工业出版社，2010.[7]田其铸.汽车设计手册（整车.底盘卷）[M].吉林：长春汽车研究所，1998.[8]成大先.机械设计手册[M].北京：化学工业出版社，2004.[9]刘维信.汽车车轿设计[M].北京：清华大学出版社，2004.[10]肖永清，杨忠敏.汽车前轿及转向系统机构与维修[M].北京：国防工业出版社，2004.[11]唐宇明.汽车转向制动系设计[M].南京：东南大学出版社，1994.指导教师签字教研室主任签字主管系领导签字年月日年月日年月日注：本任务书要求一式两份，一份系部留存，一份报教务处实践教学科。目录1汽车发展是概括........................................................................................................................................11.1汽车发展史概括.............
