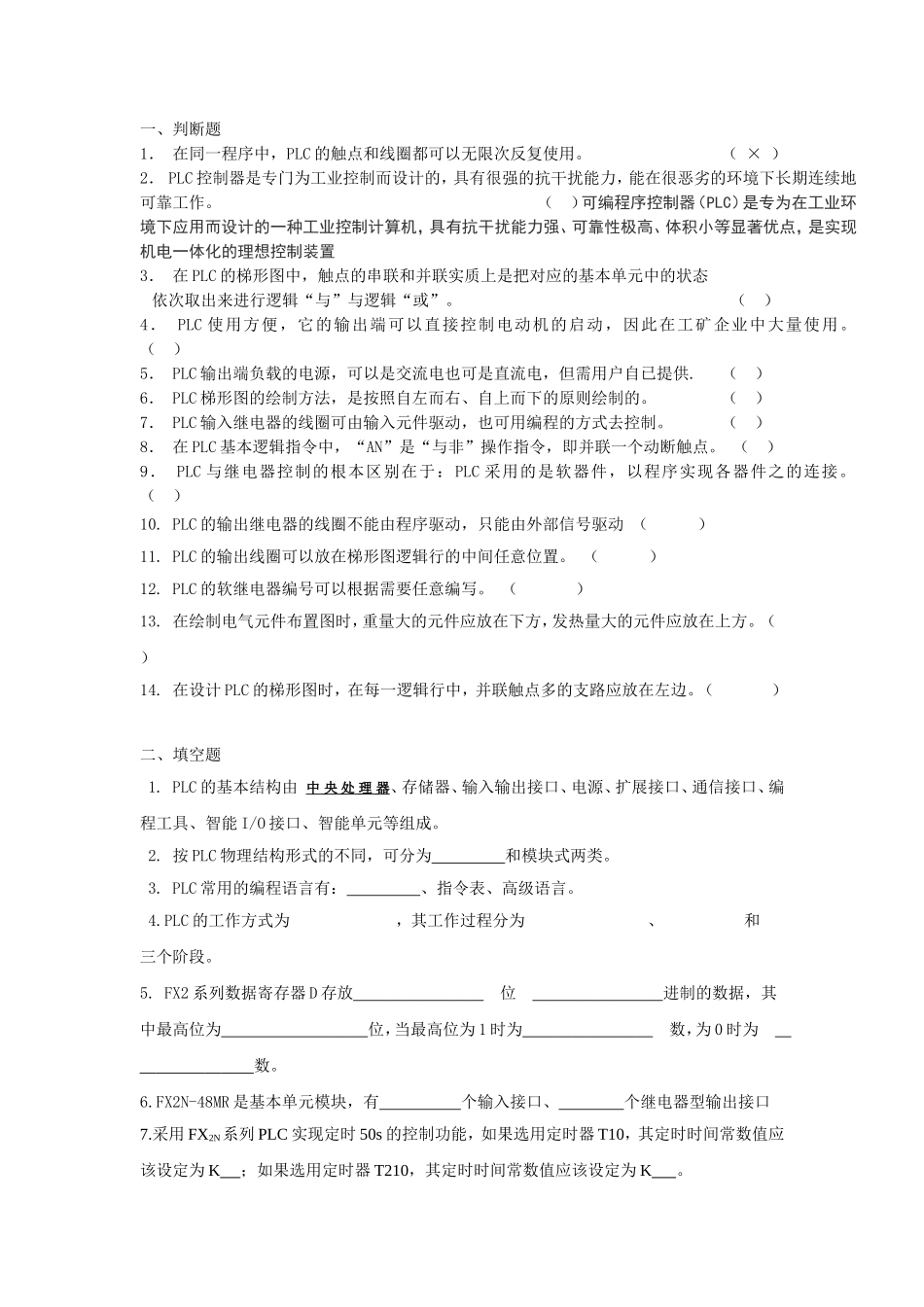

一、判断题1．在同一程序中，PLC的触点和线圈都可以无限次反复使用。（×）2．PLC控制器是专门为工业控制而设计的，具有很强的抗干扰能力，能在很恶劣的环境下长期连续地可靠工作。（）可编程序控制器（PLC）是专为在工业环境下应用而设计的一种工业控制计算机，具有抗干扰能力强、可靠性极高、体积小等显著优点，是实现机电一体化的理想控制装置3．在PLC的梯形图中，触点的串联和并联实质上是把对应的基本单元中的状态依次取出来进行逻辑“与”与逻辑“或”。（）4．PLC使用方便，它的输出端可以直接控制电动机的启动，因此在工矿企业中大量使用。（）5．PLC输出端负载的电源，可以是交流电也可是直流电，但需用户自已提供.（）6．PLC梯形图的绘制方法，是按照自左而右、自上而下的原则绘制的。（）7．PLC输入继电器的线圈可由输入元件驱动，也可用编程的方式去控制。（）8．在PLC基本逻辑指令中，“AN”是“与非”操作指令，即并联一个动断触点。（）9．PLC与继电器控制的根本区别在于：PLC采用的是软器件，以程序实现各器件之的连接。（）10.PLC的输出继电器的线圈不能由程序驱动，只能由外部信号驱动（）11.PLC的输出线圈可以放在梯形图逻辑行的中间任意位置。（）12.PLC的软继电器编号可以根据需要任意编写。（）13.在绘制电气元件布置图时，重量大的元件应放在下方，发热量大的元件应放在上方。（）14.在设计PLC的梯形图时，在每一逻辑行中，并联触点多的支路应放在左边。（）二、填空题1.PLC的基本结构由中央处理器、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。2.按PLC物理结构形式的不同，可分为和模块式两类。3.PLC常用的编程语言有：、指令表、高级语言。4.PLC的工作方式为，其工作过程分为、和三个阶段。5.FX2系列数据寄存器D存放位进制的数据，其中最高位为位，当最高位为1时为数，为0时为数。6.FX2N-48MR是基本单元模块，有个输入接口、个继电器型输出接口7.采用FX2N系列PLC实现定时50s的控制功能，如果选用定时器T10，其定时时间常数值应该设定为K；如果选用定时器T210，其定时时间常数值应该设定为K。8．采用FX2N系列PLC对多重输出电路编程时，要采用进栈、读栈和出栈指令，其指令助记符分别为、和，其中和指令必须成对出现，而且这些栈操作指令连续使用应少于次。9.PLC的输出指令OUT是对继电器的进行驱动的指令，但它不能用于。10.PLC开关量输出接口按PLC机内使用的器件可以分为型、型和型。输出接口本身都不带电源，在考虑外驱动电源时，需要考虑输出器件的类型，型的输出接口可用于交流和直流两种电源，型的输出接口只适用于直流驱动的场合，而型的输出接口只适用于交流驱动的场合。11.三菱FX2N系列PLC的STL步进梯形的每个状态提供了三个功能：、、。12.PLC用户程序的完成分为、、三个阶段。这三个阶段是采用工作方式分时完成的。13、FX2N系列PLC编程元件的编号分为二个部分，第一部分是代表功能的字母。输入继电器用表示，输出继电器用表示，辅助继电器用表示，定时器用表示，计数器用表示，状态器用表示。第二部分为表示该类器件的序号，输入继电器及输出继电器的序号为进制，其余器件的序号为进制。14、PLC编程元件的使用主要体现在程序中。一般可以认为编程元件与继电接触器元件类似，具有线圈和常开常闭触点。而且触点的状态随着线圈的状态而变化，即当线圈被选中（得电）时，触点闭合，触点断开，当线圈失去选中条件（断电）时，触点闭合，触点断开。和继电接触器器件不同的是，作为计算机的存储单元，从实质上说，某个元件被选中，只是代表这个元件的存储单元置，失去选中条件只是代表这个元件的存储单元置。由于元件只不过是存储单元，可以无限次地访问，PLC的编程元件可以有个触点。15.FX系列PLC的基本指令一般由和组成，前者表示，也称为操作码；后者表示，也称为操作数。16.PLC主控继电器指令是_____________，主控继电器结束指令是________。。17.说明下列指令意义。RETLDMPSRSTANB。18.PLC工作方式称为，从到整个执行时间称为扫描周期，一个扫描周期分个阶段：、、、、。19.FX系列PLC的制造厂家是，...
