CAD第二单元简单图形绘制VIP免费

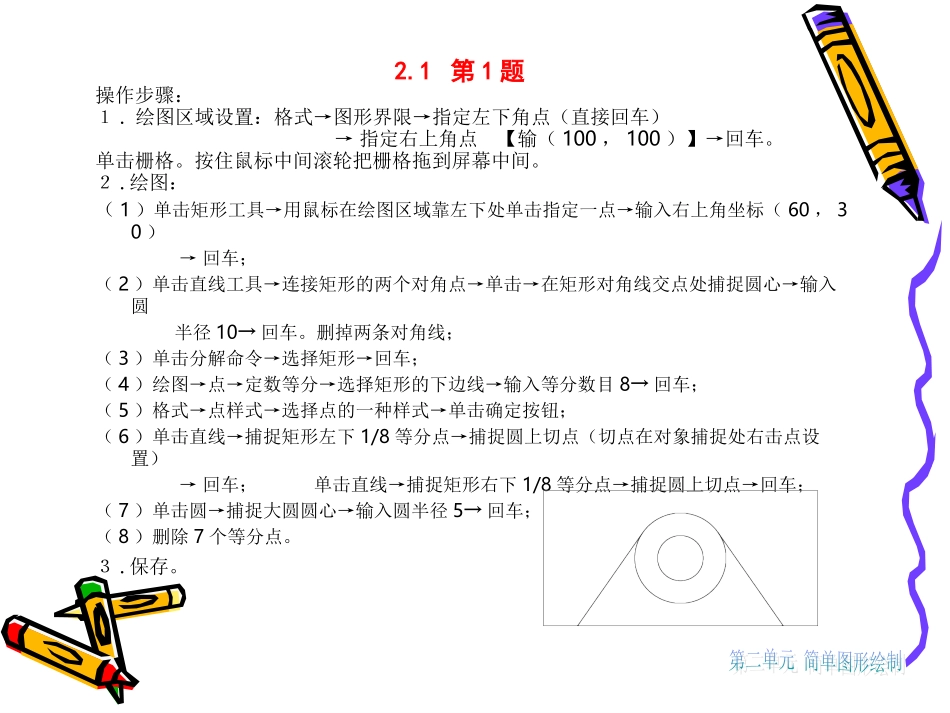

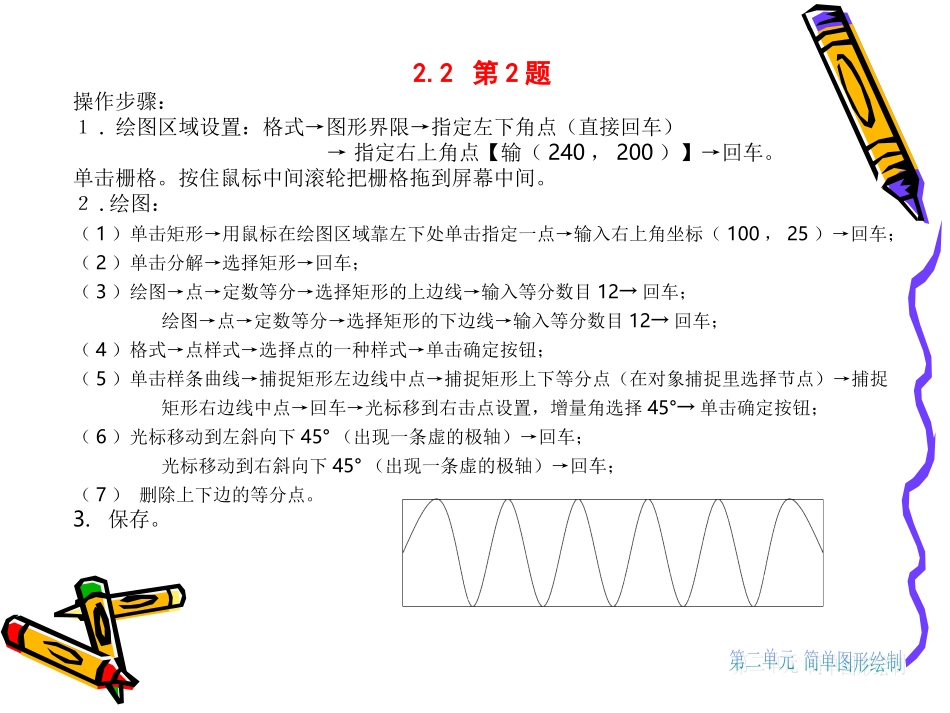

2.1第1题操作步骤：１.绘图区域设置：格式→图形界限→指定左下角点（直接回车）→指定右上角点【输（100，100）】→回车。单击栅格。按住鼠标中间滚轮把栅格拖到屏幕中间。２.绘图：（1）单击矩形工具→用鼠标在绘图区域靠左下处单击指定一点→输入右上角坐标（60，30）→回车；（2）单击直线工具→连接矩形的两个对角点→单击→在矩形对角线交点处捕捉圆心→输入圆半径10→回车。删掉两条对角线；（3）单击分解命令→选择矩形→回车；（4）绘图→点→定数等分→选择矩形的下边线→输入等分数目8→回车；（5）格式→点样式→选择点的一种样式→单击确定按钮；（6）单击直线→捕捉矩形左下1/8等分点→捕捉圆上切点（切点在对象捕捉处右击点设置）→回车；单击直线→捕捉矩形右下1/8等分点→捕捉圆上切点→回车；（7）单击圆→捕捉大圆圆心→输入圆半径5→回车；（8）删除7个等分点。３.保存。2.2第2题操作步骤：１.绘图区域设置：格式→图形界限→指定左下角点（直接回车）→指定右上角点【输（240，200）】→回车。单击栅格。按住鼠标中间滚轮把栅格拖到屏幕中间。２.绘图：（1）单击矩形→用鼠标在绘图区域靠左下处单击指定一点→输入右上角坐标（100，25）→回车；（2）单击分解→选择矩形→回车；（3）绘图→点→定数等分→选择矩形的上边线→输入等分数目12→回车；绘图→点→定数等分→选择矩形的下边线→输入等分数目12→回车；（4）格式→点样式→选择点的一种样式→单击确定按钮；（5）单击样条曲线→捕捉矩形左边线中点→捕捉矩形上下等分点（在对象捕捉里选择节点）→捕捉矩形右边线中点→回车→光标移到右击点设置，增量角选择45°→单击确定按钮；（6）光标移动到左斜向下45°（出现一条虚的极轴）→回车；光标移动到右斜向下45°（出现一条虚的极轴）→回车；（7）删除上下边的等分点。3.保存。2.3第3题操作步骤：１.绘图区域设置：格式→图形界限→指定左下角点（直接回车）→指定右上角点【输（240，200）】→回车。单击栅格。按住鼠标中间滚轮把栅格拖到屏幕中间。２.绘图：（1）单击椭圆→指定椭圆水平轴的左端点→光标水平放置，输入100→输入椭圆另一轴的半轴长30；（2）单击椭圆弧→捕捉椭圆水平轴的两个端点→捕捉椭圆上方的象限点→捕捉椭圆左端点→捕捉椭圆下方象限点；单击椭圆弧→捕捉椭圆水平轴的两个端点→捕捉椭圆上方的象限点→捕捉椭圆下方象限点捕捉→捕捉椭圆右端点；（3）单击直线→捕捉椭圆上方的象限点→捕捉左边椭圆弧中心→捕捉右边椭圆弧中心→输入C回车闭合；（4）绘图→圆→相切，相切，相切→捕捉三角形三条边的切点。3.保存。2.4第4题操作步骤：1.绘图区域设置：格式→图形界限→指定左下角点（直接回车）→指定右上角点【输（420，297）】→回车。单击栅格。按住鼠标中间滚轮把栅格拖到屏幕中间。2.绘图：（1）绘图→圆环→输入圆环内径80→输入圆环外径100→指定圆环的中心→回车；（2）单击多段线→捕捉圆环的左端点→输入w,回车→输入起点宽度10，回车→输入终点宽度10，回车→捕捉圆环中心→输入w,回车→输入起点宽度20，回车→输入终点宽度0，回车→捕捉圆环右端点→右击，点确定；（3）单击圆→捕捉圆环中心→输入圆半径25→回车。3.保存。2.5第5题操作步骤：1.绘图区域设置：格式→图形界限→指定左下角点（直接回车）→指定右上角点【输（200，200）】→回车。单击栅格。按住鼠标中间滚轮把栅格拖到屏幕中间。2.绘图：（1）单击多边形→输入边数7→回车→输入边E→回车→在绘图区指定一点→输入相对极坐标（20<30）→回车；（2）绘图→圆→三点→捕捉7边形的三个端点；（3）单击圆→捕捉外切圆圆心→输入圆半径10→回车；（4）单击偏移命令→输入偏移距离10→回车→捕捉7边形→在7边形外单击。3.保存。2.6第6题操作步骤：1.绘图区域设置：格式→图形界限→指定左下角点（直接回车）→指定右上角点【输（240，200）】→回车。单击栅格。按住鼠标中间滚轮把栅格拖到屏幕中间。2.绘图：（1）单击圆→指定圆心→输入半径10（可以任意）→回车；（2）单击复制命令→选择圆→回车→捕捉圆的左象限点→依次捕捉圆的右象限点，复制出4...
