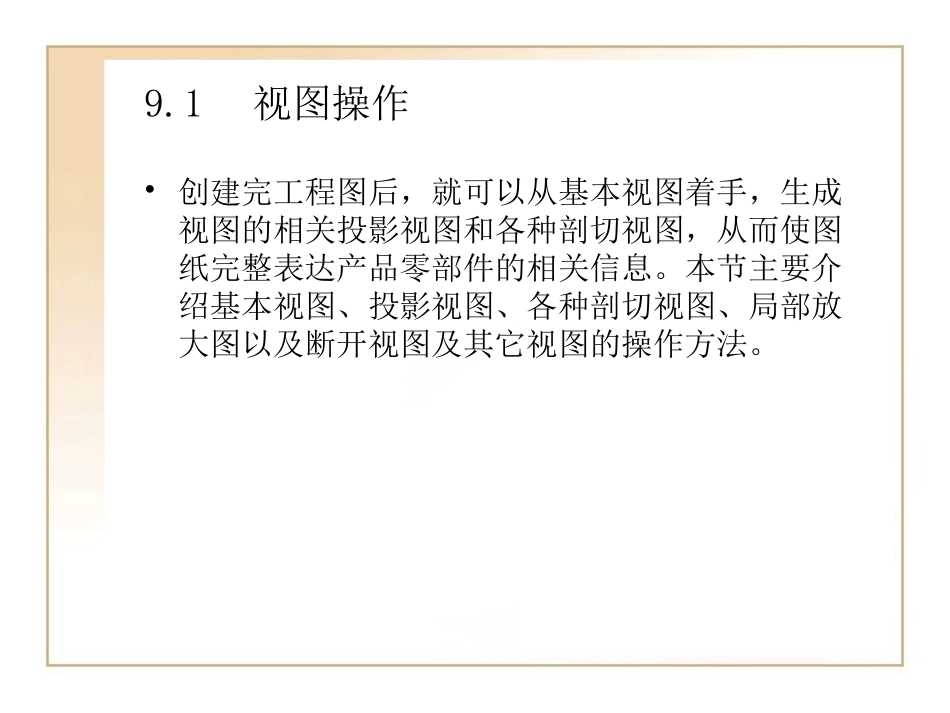

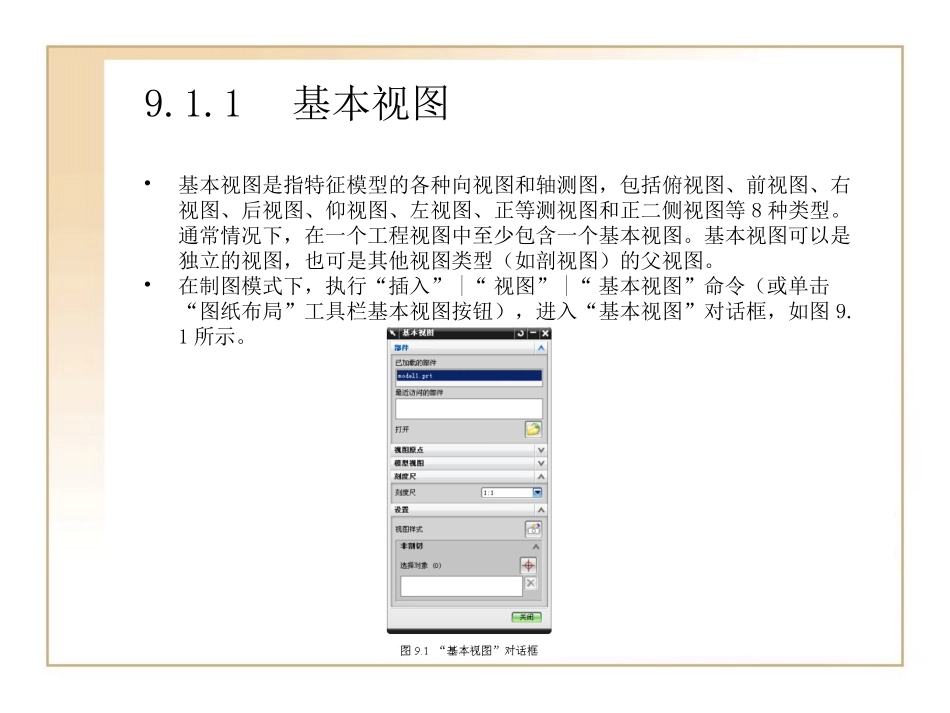

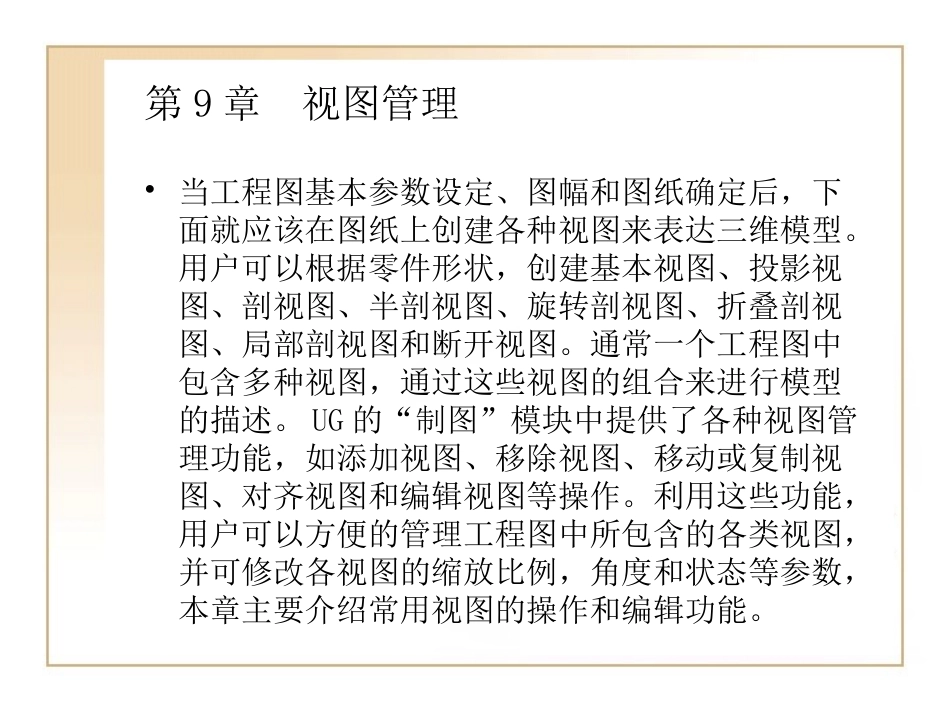

第9章视图管理•当工程图基本参数设定、图幅和图纸确定后，下面就应该在图纸上创建各种视图来表达三维模型。用户可以根据零件形状，创建基本视图、投影视图、剖视图、半剖视图、旋转剖视图、折叠剖视图、局部剖视图和断开视图。通常一个工程图中包含多种视图，通过这些视图的组合来进行模型的描述。UG的“制图”模块中提供了各种视图管理功能，如添加视图、移除视图、移动或复制视图、对齐视图和编辑视图等操作。利用这些功能，用户可以方便的管理工程图中所包含的各类视图，并可修改各视图的缩放比例，角度和状态等参数，本章主要介绍常用视图的操作和编辑功能。9.1视图操作•创建完工程图后，就可以从基本视图着手，生成视图的相关投影视图和各种剖切视图，从而使图纸完整表达产品零部件的相关信息。本节主要介绍基本视图、投影视图、各种剖切视图、局部放大图以及断开视图及其它视图的操作方法。9.1.1基本视图•基本视图是指特征模型的各种向视图和轴测图，包括俯视图、前视图、右视图、后视图、仰视图、左视图、正等测视图和正二侧视图等8种类型。通常情况下，在一个工程视图中至少包含一个基本视图。基本视图可以是独立的视图，也可是其他视图类型（如剖视图）的父视图。•在制图模式下，执行“插入”|“视图”|“基本视图”命令（或单击“图纸布局”工具栏基本视图按钮），进入“基本视图”对话框，如图9.1所示。9.1.2投影视图•投影视图是从父项视图产生正投影视图。该命令只有在有基本视图后才有效。当创建完基本视图后，继续移动鼠标将添加投影视图。如果已退出添加视图操作，可在单击“图纸”工具栏中的“投影视图”按钮，进入“投影视图”对话框，如图9.2所示。9.1.3局部放大图•局部放大图是指将模型的局部结构按一定比例进行放大，以满足放大清晰和后续标注注释需要。其主要用于表达模型上的细小结构，或在视图上由于过小难以标注尺寸的模型，例如退刀槽、键槽、密封圈槽等细小部位。•从任意主视图产生局部放大图，在视图模式下执行“插入”|“视图”|“局部放大图”命令（或单击“视图布局”工具栏剖视图按钮），进入“局部放大图”对话框，如图9.7所示。9.1.4剖视图和半剖视图•剖视图是通过由一单个切割平面去分割部件，观看一个部件的内侧或一半。通常用于特征模型内部结构比较复杂，则在工程图创建过程中会出现较多的虚线，致使图纸的表达不清晰，往往会给看图和标注尺寸带来困难。此时，需要绘制剖视图，以便更清晰、更准确地表达特征模型内部的详细结构。•半剖视图是指当特征模型具有对称平面时，向垂直于对称平面的投影面上投影所得的视图。可以利用“半剖视图”功能，以对称中心为边界，将视图的一半绘制成剖视图。9.1.5旋转剖视图•旋转剖视图是指用两个成用户定义角度的剖切面剖开特征模型，以表达特征模型内部形状的视图。•在视图模式执行“插入”|“视图”|“旋转剖视图”命令（或单击“视图布局”工具栏“旋转剖视图”按钮），进入“旋转剖视图”对话框。旋转剖视图的创建方式与剖视图类似，只是在指定剖切平面的位置时，需要先指定旋转点，然后指定第一剖切面和第二剖切面。9.1.6折叠剖视图•折叠剖视图是指使用不同角度的多个剖切平面对视图进行剖切操作，所得到的视图，即通过父视图上一系列点定义剖切线建立折叠的剖视图。该剖切方法多用于多孔的板类零件，或内部结构较复杂的不对称类零件。其基本操作过程与一般剖视图类似，只是多选几次剖切位置即可。下面用实例介绍折叠的剖视图的构建方法。9.1.7局部剖视图•局部剖视图是指用剖切面局部地剖开特征模型，所得到的视图，通常使用局部剖视图表达零件内部的局部特征。局部剖视图与其他剖视图不同，局部剖视图是从现有的视图中产生，而不生成新的剖视图。•执行“插入”|“视图”|“局部剖视图”命令（或单击“视图布局”工具栏“局部剖视图”按钮），进入“局部剖”对话框，如图9.33所示。9.1.8断开视图•断开视图可以建立、编辑和更新由若干条边界线所定义的压缩视图。•在视图模式下主菜单中执行“插入”|“视图”|“断开视图”命令（或单击“视图布局”工具栏“断开视图”按钮，进入“断开视...
