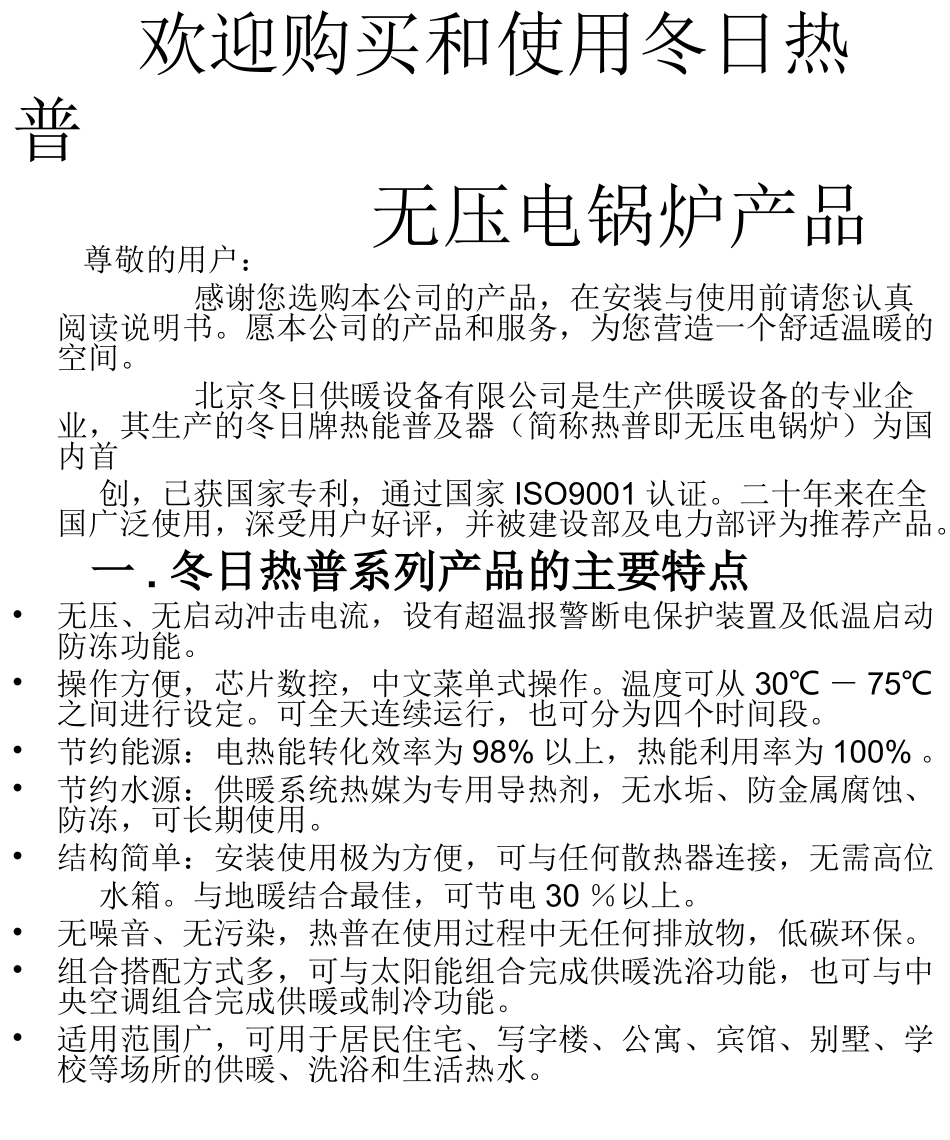

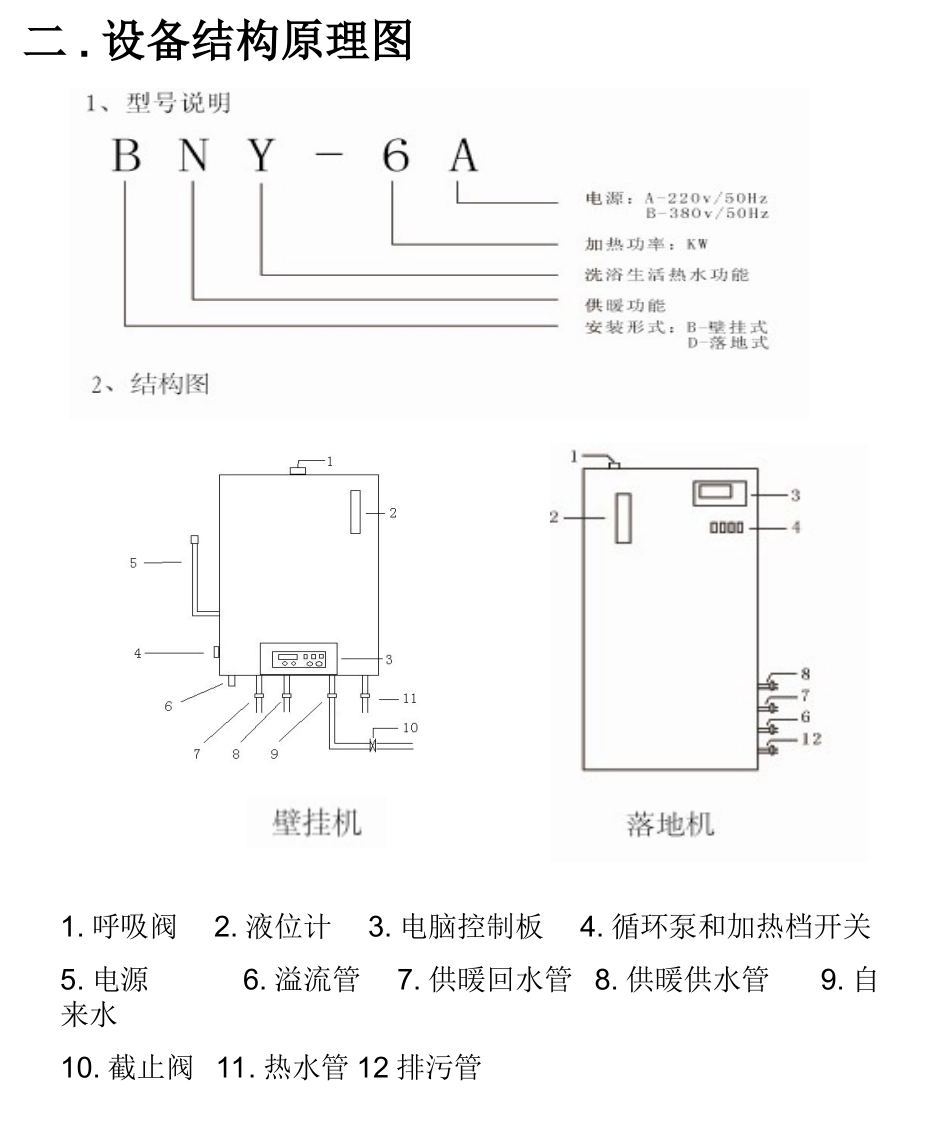

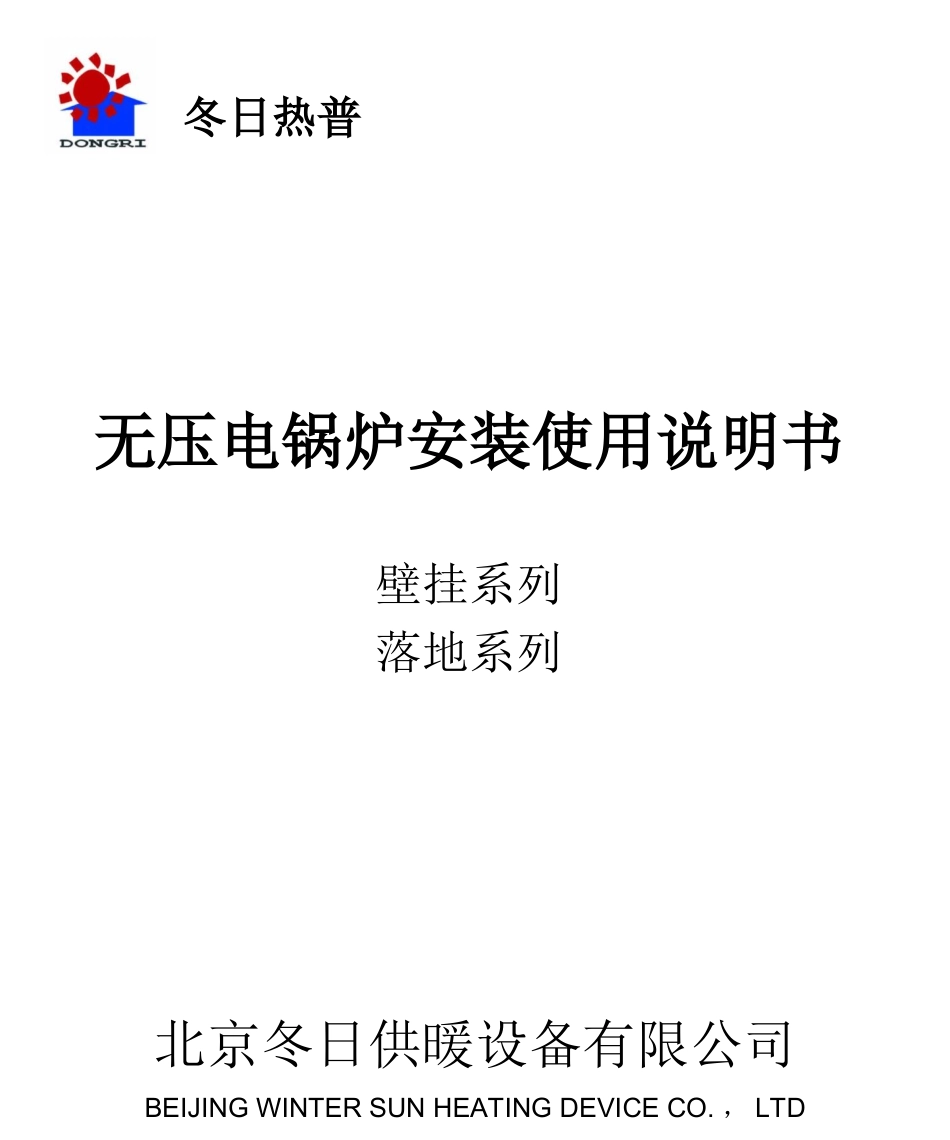

冬日热普无压电锅炉安装使用说明书壁挂系列落地系列北京冬日供暖设备有限公司BEIJINGWINTERSUNHEATINGDEVICECO.,LTD欢迎购买和使用冬日热普无压电锅炉产品尊敬的用户:感谢您选购本公司的产品,在安装与使用前请您认真阅读说明书。愿本公司的产品和服务,为您营造一个舒适温暖的空间。北京冬日供暖设备有限公司是生产供暖设备的专业企业,其生产的冬日牌热能普及器(简称热普即无压电锅炉)为国内首创,已获国家专利,通过国家ISO9001认证。二十年来在全国广泛使用,深受用户好评,并被建设部及电力部评为推荐产品。一.冬日热普系列产品的主要特点•无压、无启动冲击电流,设有超温报警断电保护装置及低温启动防冻功能。•操作方便,芯片数控,中文菜单式操作。温度可从30℃-75℃之间进行设定。可全天连续运行,也可分为四个时间段。•节约能源:电热能转化效率为98%以上,热能利用率为100%。•节约水源:供暖系统热媒为专用导热剂,无水垢、防金属腐蚀、防冻,可长期使用。•结构简单:安装使用极为方便,可与任何散热器连接,无需高位水箱。与地暖结合最佳,可节电30%以上。•无噪音、无污染,热普在使用过程中无任何排放物,低碳环保。•组合搭配方式多,可与太阳能组合完成供暖洗浴功能,也可与中央空调组合完成供暖或制冷功能。•适用范围广,可用于居民住宅、写字楼、公寓、宾馆、别墅、学校等场所的供暖、洗浴和生活热水。二.设备结构原理图1.呼吸阀2.液位计3.电脑控制板4.循环泵和加热档开关5.电源6.溢流管7.供暖回水管8.供暖供水管9.自来水10.截止阀11.热水管12排污管冬日供暖--电供暖行业开创者ISO9001质量体系认证国家级专利产品国家康居示范产品北京冬日供暖设备有限公司北京市丰台区丽泽路49号客户服务电话:010-63429305网址:www.bj-dongri.com三.安装方法安装与调试是热普正常运行的关键性工作,应按照规定要求进行施工。1.安装位置应干燥通风,安装壁挂机要求墙体能承受设备满水时总重量。安装落地机要求地面基础能承受设备满水时总重量。2.主机应安装在供暖系统最高位置,建议壁挂式主机底部距离地面1.5米(热普低位时,需外加换热器)。用膨胀螺栓将挂板与墙体固定,确定牢靠后,再将壁挂机挂上(见壁挂机安装示意图)。3.将热普与供暖系统等水管路接口连接时,各丝头须用生料带轻拧,不漏即可。4.壁挂式连接口均为15mm,大于6KW主机供暖外管线应在20mm以上,DN-54以下型号的落地机暖出、暖进连接口均为25mm,其余三口为15mm,大于DN-54KW的机型口径根据供暖系统流量而定,散热器应为并联安装。5.液位应保证在液位计刻度线以上,中间偏上为宜。严禁缺液,加液注意事项:a、在机器上方呼吸口加液,最好使用漏斗,防止液体流出,侵蚀电控设备。b、在供暖系统低处加液,观察液位计水位变化。6.必须装有漏电保护装置,有可靠的接地保护,接地电阻不得大于4欧,地线零线必须严格分开。7.溢流管(不得安装阀门)应引至距地面20厘米处,并引入热媒回收器中。8.安装者必须是专业人员,认真阅读说明书后方可施工,如未按说明安装或擅自拆装所造成的后果,由用户负责。9.安装完毕后检查供电及供暖系统无问题后,接通电源,热普进入待机状态。10.初次接通电源因充电,电脑控制板的液晶屏需等待5—10分钟方能显示清晰(隔1-2分钟按复位键一次直至清晰显示)。11.首次使用须在40℃以下连续运行2—3小时。因系统中的气体含量较多,循环泵易造成气蚀现象(泵不出水),可开关数次。若仍不循环,需打开控制面板,松动泵排气螺栓(将泵的大螺丝拧开,用钉子按压数次。直至出水,注意要防止水溅到电控板上)。壁挂机安装示意图四.设备说明热普系列产品把所有的使用控制都集中在了电脑控制面板上。十一个液晶分屏对设备的运行模式、工作状态、运行时段、关机时间、热媒温度、即时温度直观全面显示,并具有时钟提示功能及低温防冻功能。用户可根据不同的采暖阶段、不同的采暖环境,随意设定,实现理想供暖、节约电能的目的。五.设备使用(一)工作状态指示灯:1.电源:接通电源后,电源红灯亮。2.加热:加热体加热时黄灯亮。开启加热档(有三个加热档位可同时打开,也可根据环境温...
