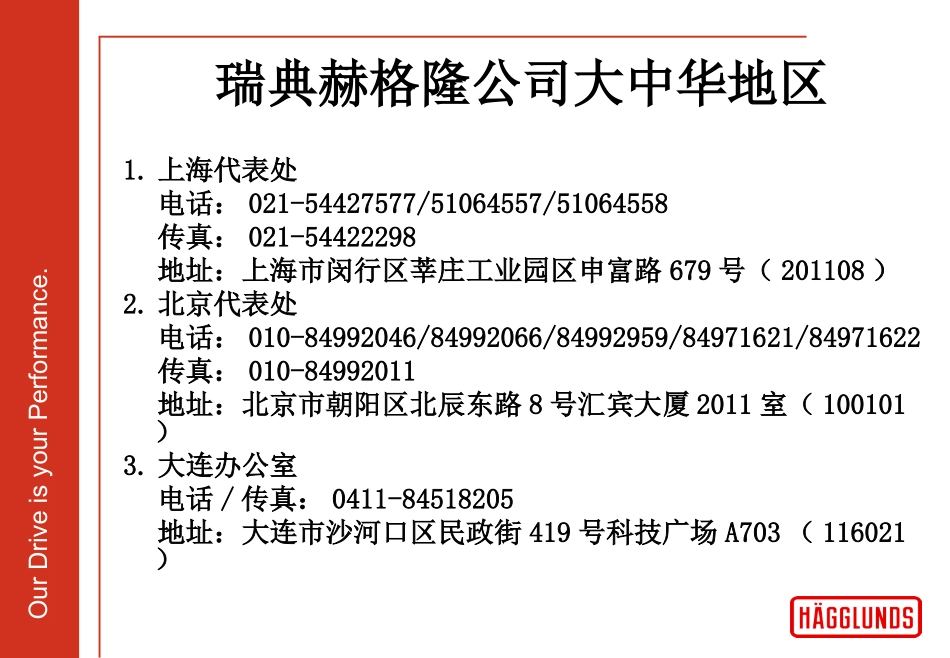

OurDriveisyourPerformance.瑞典赫格隆公司OurDriveisyourPerformance.遍布世界的分支机构•全球：22国家销售公司,15国家代表处。•最大市场:北欧,美国,中国,德国•中国：北京,上海,大连,台湾OurDriveisyourPerformance.瑞典赫格隆公司大中华地区1.上海代表处电话：021-54427577/51064557/51064558传真：021-54422298地址：上海市闵行区莘庄工业园区申富路679号（201108）2.北京代表处电话：010-84992046/84992066/84992959/84971621/84971622传真：010-84992011地址：北京市朝阳区北辰东路8号汇宾大厦2011室（100101）3.大连办公室电话/传真：0411-84518205地址：大连市沙河口区民政街419号科技广场A703（116021）OurDriveisyourPerformance.售后服务部成员•闫德奇，服务部经理13817368048•李云川，服务工程师13916132148•肖礼诚，服务工程师13816275198•尹建平，服务工程师13911701529•陈刚，服务工程师13601034397•陆琪，服务工程师13311129825•杨文伟，服务工程师13501054520•金戈，服务工程师13918945404OurDriveisyourPerformance.产品及性能整套液压驱动系统四种马达：马拉松，维京，金牌CA,CB动力站控制系统OurDriveisyourPerformance.最小VS最大MotorA(mm)B(mm)C(mm)D(mm)E(mm)dw(mm)Weight(kg)MA141828738460146140990MB400014602095128865185946010750ABECdwCDOurDriveisyourPerformance.内部结构1.柱塞2.柱塞组件3.配流盘4.转子5.内曲线OurDriveisyourPerformance.内部结构•滚动磨擦•97%效率OurDriveisyourPerformance.马达工作原理赫格隆公司的液压马达为径向柱塞式马达。金牌马达和马拉马达为壳体固定，油缸体/空心轴旋转，维京马达为壳体旋转，油缸体固定。与轴固定在一起的油缸体安装在壳体中的轴承上。偶数个柱塞均布于油缸体的柱塞孔中，配流盘实现对工作柱塞的准确配流。当液压力作用在柱塞底部时，柱塞通过凸轮滚子将力传递到凸轮环的斜面上，因凸轮环与壳体固定在一起，而壳体固定，所以凸轮滚子将凸轮环的反作用力传递到柱塞上，反作用力在垂直于柱塞中心线方向上的分力对柱塞产生扭矩，因此油缸体和柱塞一起产生旋转，同时扭矩正比于系统压力。维京马达的工作原理与此相同。OurDriveisyourPerformance.马达工作原理OurDriveisyourPerformance.三种安装方式锁紧盘花键扭力臂+冷却孔OurDriveisyourPerformance.锁紧盘方式马达的安装1、在连接圈和压圈之间的锥形面以及螺栓涂上二硫化钼；2、清洗被驱动轴以及马达空心轴内表面和外表面。注意：二硫化钼绝对不能涂到被驱动轴和马达空心轴内表面，因此将您手上的二硫化钼洗干净是很重要的；3、松开锁紧盘螺栓和两个压圈，安装锁紧盘到马达空心轴上。轴上有止口，锁紧盘必须推倒位。注意：马达尚未安装到被驱动轴上时，绝对不能拧锁紧盘上的螺栓！4、安装马达到被驱动轴上。5、拧紧锁紧盘。必须遵守以下规则：一、在拧紧螺栓的过程中，要使起吊绳保持张紧；二、在拧紧螺栓时，为避免两压圈的不平行，在整个进程中需要在几个位置测量压圈之间的间隙，测得间隙的差值都绝对不能超过1mm。三、在拧紧到指定扭矩值（该扭矩值参见锁紧盘标记）的50%之前，螺栓是对角成对拧紧（12-6-3-9方向）。四、将扭矩扳手设定到指定的扭矩值，现在开始按右图顺序拧紧螺栓，每次1/4圈。一直拧紧到指定的扭矩值。在此过程中需要不断地检查压圈之间的平行度。当达到指定的扭矩值时，确认所有的螺栓都已拧紧到指定值并且不能再有丝毫拧进的可能。OurDriveisyourPerformance.从被驱动轴上拆卸锁紧盘方式马达1、通过较低的泄漏口排掉壳体中油液，卸掉支承座油缸和支撑杆；2、起重吊索保持张紧；3、取下端盖和轴承保持架以及螺栓和垫片和堵头；4、润滑安装工具螺母外面的塑料垫片，然后通过马达中心孔将安装工具拧进被驱动轴到给定的深度;5、将螺母拧进安装工具直到轴承保持架可以安装到位，安装轴承保持架，螺栓扭矩136Nm；6、按顺序慢慢松开锁紧盘螺栓，直到联接圈完全松开。在松开每个螺栓时，每次只能拧大约1/4圈，这样可以避免压圈的倾斜和卡紧以及螺栓的拉伸；7、通过拧安装工具上的螺母将马达从被驱动轴卸下；8...
