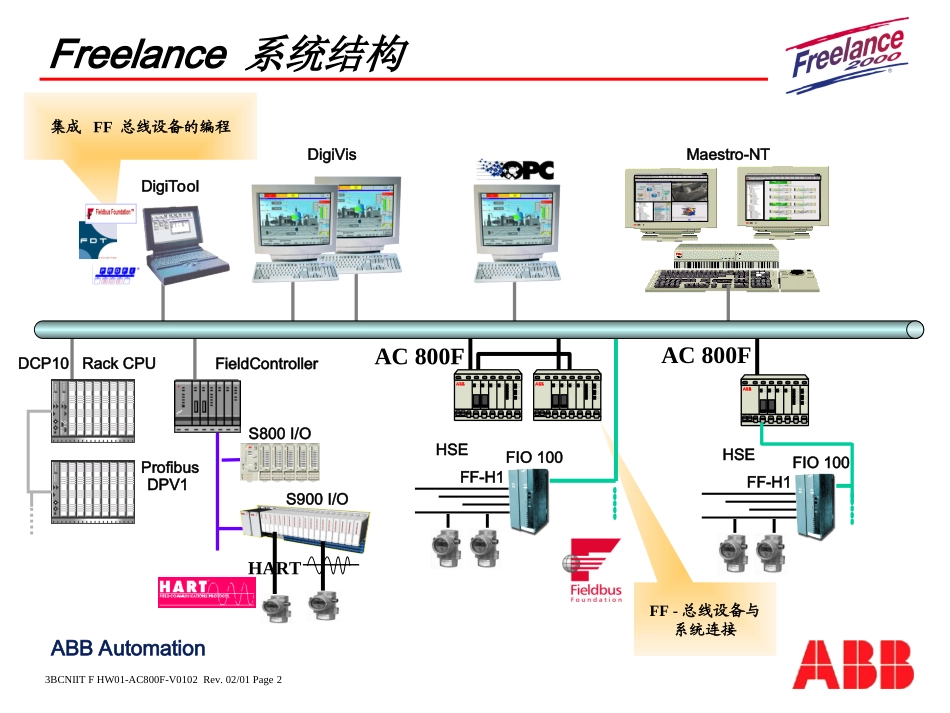

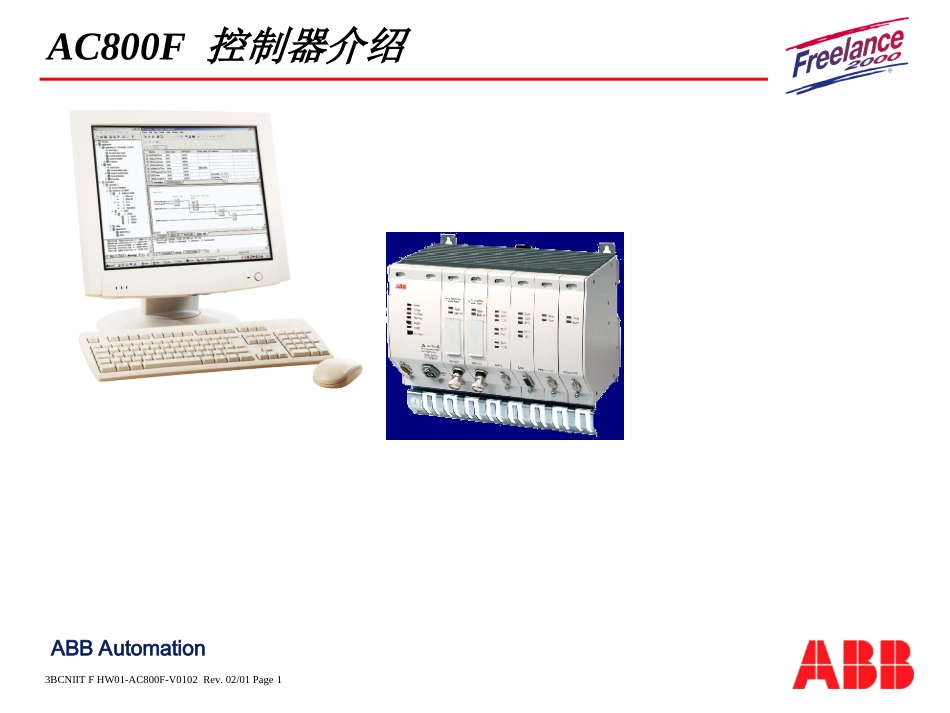

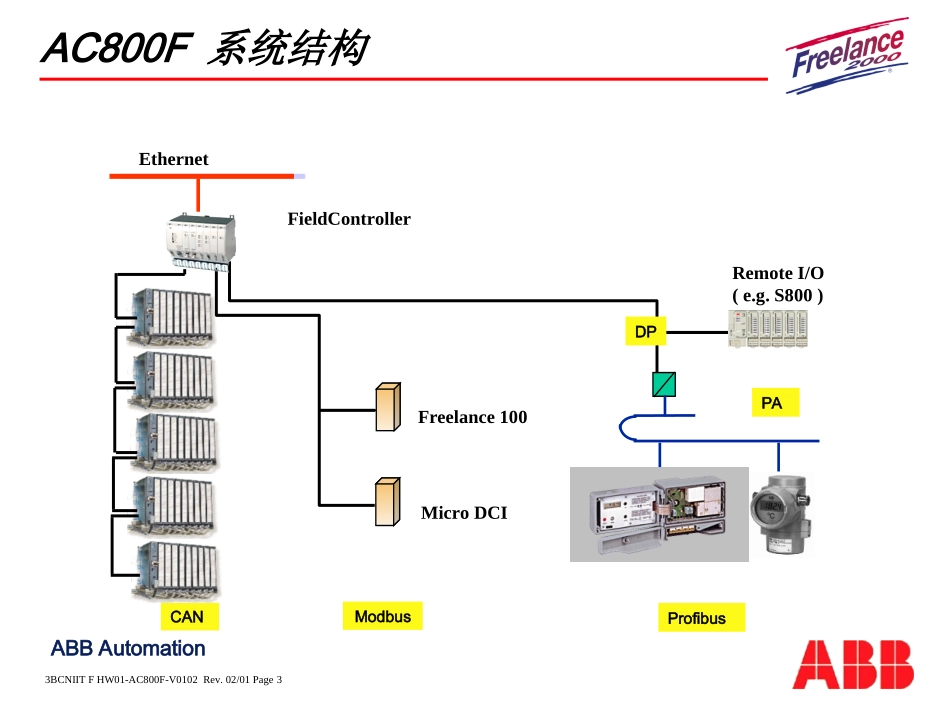

ABBAutomation3BCNIITFHW01-AC800F-V0102Rev.02/01Page1AC800F控制器介绍ABBAutomation3BCNIITFHW01-AC800F-V0102Rev.02/01Page2DigiVisS800I/OProfibusDPV1S900I/OHARTFreelance系统结构FieldControllerDCP10RackCPUFF-总线设备与系统连接集成FF总线设备的编程DigiToolMaestro-NTAC800FFIO100FF-H1HSEAC800FFIO100FF-H1HSEABBAutomation3BCNIITFHW01-AC800F-V0102Rev.02/01Page3RemoteI/O(e.g.S800)EthernetFieldControllerModbusFreelance100MicroDCICANProfibusDPPAAC800F系统结构ABBAutomation3BCNIITFHW01-AC800F-V0102Rev.02/01Page4AC800F控制器ABBAC800FieldController•集成现场总线控制的过程站；•控制功能覆盖快速开关逻辑到复杂闭环控制；•4条高速现场总线；•支持控制器冗余功能；•全集成到系统EngineerIT编程组态；•从现场设备到操作员站，为全局数据库；•紧凑型的安装尺寸；ABBAutomation3BCNIITFHW01-AC800F-V0102Rev.02/01Page5CPUi960CPUi960RAM+FLASHRAM+FLASHBus2ModbusModuleModbusModuleBus1Bus3Bus4FF-H1ModuleFF-H1ModuleCAN-ModuleCAN-ModuleProfibusModuleProfibusModuleEthernetModuleEthernetModuleEthernetModuleEthernetModuleEthernet2Ethernet1PowerPowerSupplyGlueLogicGlueLogicAC800F控制器结构图ABBAutomation3BCNIITFHW01-AC800F-V0102Rev.02/01Page6电源模件特性：•SA801F:输入电压为115-230VAC(自整定),输出电气隔离；•SD802F:冗余输入24VDC；•电源输出电压：•5VDC/5A与3.3VDC/5A•具有电源故障报警，电源指示及控制器操作指示；•电流指示及短路保护•20ms能量保持，用于电源故障时的系统处理指示灯状态：•Power：绿色，供电正常；•Failure：红色，硬件故障，使用诊测接口进行诊断；闪烁红色，系统软件故障；桔黄色，自检测；灭，通常状态；•Run/Stop：绿色，程序运行；红色，程序停止；桔黄色，自诊测；灭，程序初始化，未加载程序；•Prim/Sec：指示冗余状态桔黄色，自诊测；操作开关：•Run/Stop开关；•Prim/Sec切换开关；•复位按狃前面板连接器•电源接口•诊测接口ABBAutomation3BCNIITFHW01-AC800F-V0102Rev.02/01Page7以太网模件-EI801F特性：•IEEE802.1Ethernet标准；•提供10Base2通信接口；•32-bit数据总线,100MByte/s；•直接内存存取到主存储器；•<4%CPU操作负载；•冗余电池用于内存备份；LED显示•Status：-灭，没有电源供电，-绿色，电源有效，模件识别，处于正常操作状态-桔黄色，电源有效，模件识别-模件启动后暂时状态；-正在加载引导程序；-桔黄色闪烁，电源有效，模件识别，以太网线路故障-红色，电源有效，-模件启动后没有识别；-模件测试时发现错误；•Batt.low：-灭，电池电压正常；-桔黄色，电池没有安装，或电压低；前面板连接器同轴连接器ABBAutomation3BCNIITFHW01-AC800F-V0102Rev.02/01Page8以太网模件-EI802F特性：•IEEE802.3Ethernet标准；•提供10Base5AUI通信接口；•32-bit数据总线,100MByte/s；•直接内存存取到主存储器；•<4%CPU操作负载；•冗余电池用于内存备份；LED显示•Status：-灭，没有电源供电，-绿色，电源有效，模件识别，处于正常操作状态-桔黄色，电源有效，模件识别-模件启动后暂时状态；-正在加载引导程序；-桔黄色闪烁，电源有效，模件识别，以太网线路故障-红色，电源有效，-模件启动后没有识别；-模件测试时发现错误；•Batt.low：-灭，电池电压正常；-桔黄色，电池没有安装，或电压低；前面板连接器AUI连接器ABBAutomation3BCNIITFHW01-AC800F-V0102Rev.02/01Page9以太网模件-EI803F特性：•IEEE802.3Ethernet标准；•提供10BaseT通信接口；•32-bit数据总线,100MByte/s；•直接内存存取到主存储器；•<4%CPU操作负载；•冗余电池用于内存备份；LED显示•Status：-灭，没有电源供电，-绿色，电源有效，模件识别，处于正常操作状态-桔黄色，电源有效，模件识别-模件启动后暂时状态；-正在加载引导程序；-桔黄色闪烁，电源有效，模件识别，以太网线路故障-红色，电源有效，-模件启动后没有识别；-模件测试时发现错误；•Batt.low：-灭，电池电压正常；-桔黄色，...
