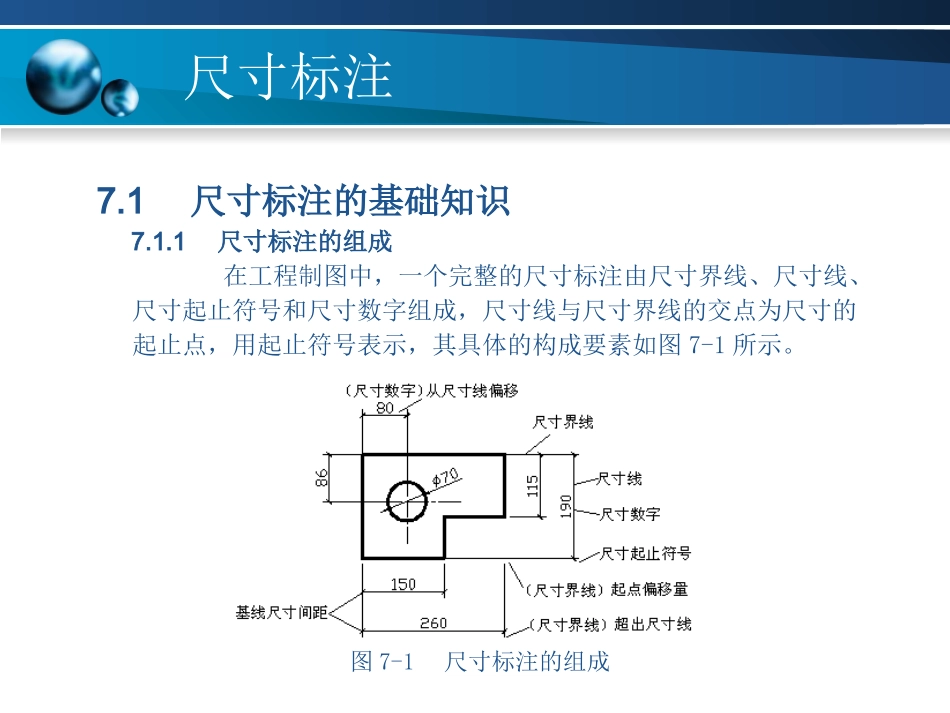

尺寸标注第7章尺寸标注•7.1尺寸标注的基础知识•7.2线型尺寸与坐标的标注•7.3径向尺寸与角度尺寸•7.4基线尺寸与连续尺寸的标注•7.5指引线标注与中心标记•7.6公差的标注•7.7快速标注•7.8编辑尺寸的标注尺寸标注7.1尺寸标注的基础知识7.1.1尺寸标注的组成在工程制图中，一个完整的尺寸标注由尺寸界线、尺寸线、尺寸起止符号和尺寸数字组成，尺寸线与尺寸界线的交点为尺寸的起止点，用起止符号表示，其具体的构成要素如图7-1所示。图7-1尺寸标注的组成尺寸标注7.1.2AutoCAD尺寸的标注关联性所谓尺寸标注的关联，是指标注尺寸与被标注的几何对象有关联关系，即一个关联标注可以随着其相关联的几何对象的改变而自动调整其位置、方向和测量值等，而非关联标注则不具备这样的特性。如图7-2“所示，梯形的斜边用Stretch”命令编辑修改为矩形的直角边，其梯形变成矩形，而相关线“形标注也随之调整，测量值由194”自动调整“为299”。图7-2尺寸标注关联性尺寸标注7.1.3尺寸标注格式的设置在进行尺寸标注前，应对尺寸标注格式进行设置，以符合国家尺寸标注的规定。1.功能设置或修改尺寸的标注格式。2.调用菜单：标注→样式命令：Dimstyle按钮：3.格式命令:'_dimstyle尺寸标注3.格式命令:'_dimstyle打开“标注样式的管理器”，如图7-3所示，单击“新建”按钮，打开“创建新标注样式”对话框，如图7-4所示。图7-3“标注样式管理器”对话框图7-4“创建新标注样式”对话框尺寸标注设置完成后，可单击“继续”按钮，将打开“新建标注样式”对话框，如图7-5所示。图7-5“新建标注样式”对话框和“直线和箭头”选项卡尺寸标注图7-6“文字”选项卡图7-7“调整”选项卡尺寸标注图7-8“主单位”选项卡图7-9“换算单位”选项卡尺寸标注图7-10“公差”选项卡尺寸标注7.2线型尺寸与坐标标注7.2.1线型标注（DIMLINEAR）1.功能Dimlinear命令用于线型尺寸，用户可根据需要，选择标注水平尺寸、垂直尺寸和指定角度的倾斜尺寸。2.调用菜单：标注→线性命令：Dimlinear（Dli）按钮：尺寸标注3.格式命令：Dimlinear指定第一条尺寸界线原点或<选择对象>：（指定第一条尺寸界线的起点）指定第二条尺寸界线原点：（指定第二条尺寸界线的起点）指定尺寸线位置或[多行文字（M）/文字（T）/角度（A）/水平（H）/垂直（V）/旋转（R）]：（指定尺寸线的位置）尺寸标注7.2.2对齐标注（DIMALIGNED）1.功能Dimaligned命令用于标注未知角度的倾斜直线的尺寸。2.菜单菜单：标注→对齐命令：Dimaligned（Dal）按钮：尺寸标注3.格式命令：Dimaligned指定第一条尺寸界线原点或<选择对象>：（指定第一条尺寸界线的起点）指定第二条尺寸界线原点：（指定第二条尺寸界线的起点）指定尺寸线位置或[多行文字（M）/文字（T）/角度（A）]：（指定尺寸线的位置）用户确定了尺寸线的位置后,系统按自动测定的两个尺寸界线起点之间的数值标出。尺寸标注7.2.3坐标标注（DIMORDINATE）1.功能Dimordinate命令用于标注指定点在当前UCS(用户坐标系)中的坐标。图7-11线性标注和对齐标注示例图7-12坐标标注示例尺寸标注2.调用菜单：标注→坐标命令：Dimordinate（dor）按钮：3.格式命令：Dimordinate指定点坐标：指定要标注的点（系统自动测量该点的X或Y坐标）指定引线端点或[X基准(X)/Y基准(Y)/多行文字(M)/文字(T)/角度(A)]：指定引线端点，系统自动标出标注点的X或Y坐标值。尺寸标注7.3径向尺寸与角度尺寸7.3.1半径标注（DIMRADIUS）1.功能Dimradius命令用于标注圆和圆弧的半径。2.调用菜单：标注→半径命令：Dimradius（Dra）按钮：3.格式命令：_dimradius选择圆弧或圆:（选择圆弧或圆）指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)]:尺寸标注7.3.2直径标注（DIMDIAMETER）1.功能Dimdiameter命令用于标注圆和圆弧的直径。2.调用菜单：标注→直径命令：Dimdiameter（Ddi）按钮：尺寸标注3.格式命令:_dimdiameter选择圆弧或圆:（选择要标注的圆弧或圆）指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)]:指定尺寸线的位置或[多行文字(M)/文字(T)/角度(A)]:（指定尺寸线的位置）图7-13直径和半径标注示例尺寸标注7.3.3角度标注（DIMANGULAR）...
