FFU安装施工方案VIP免费

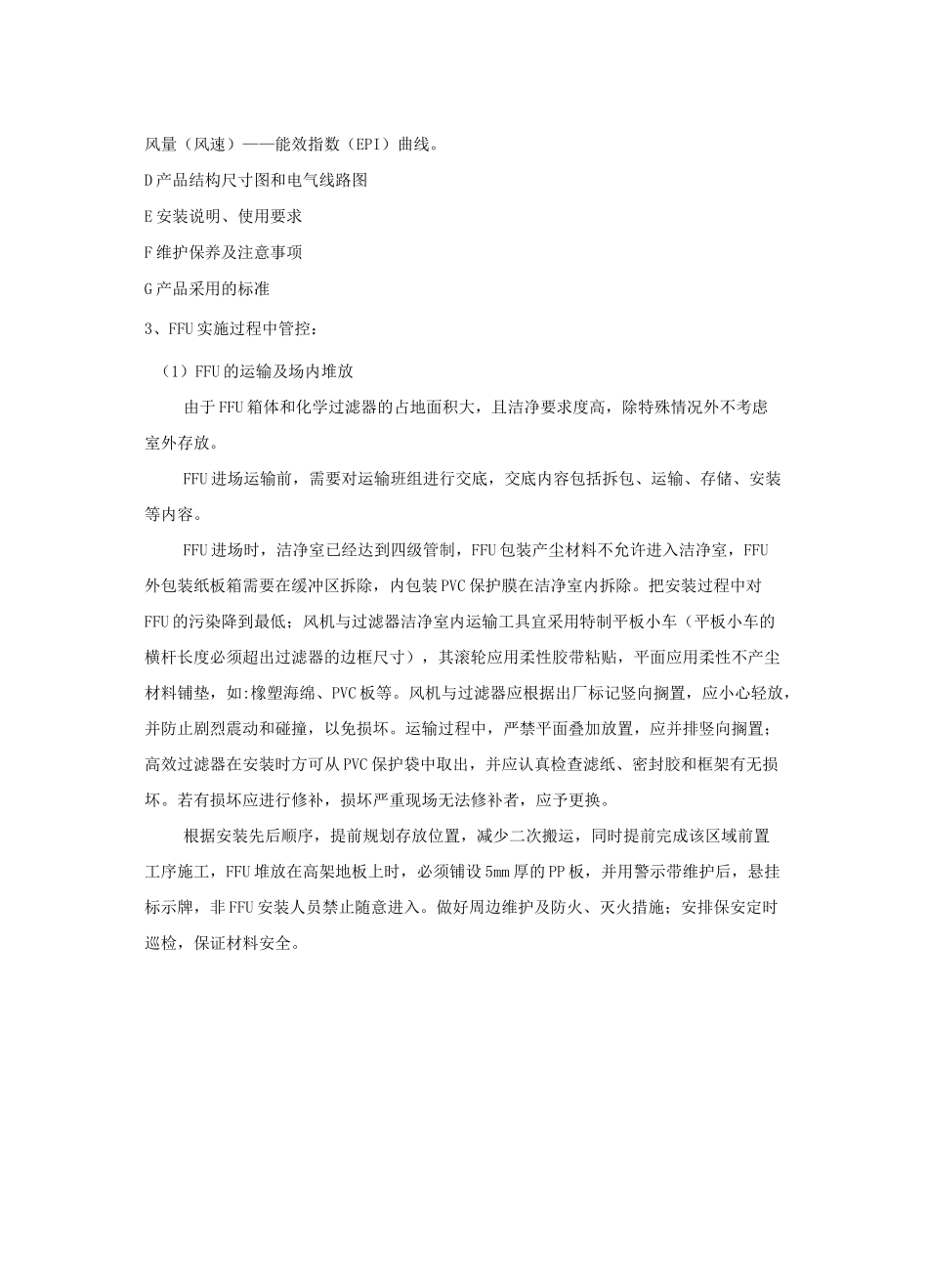

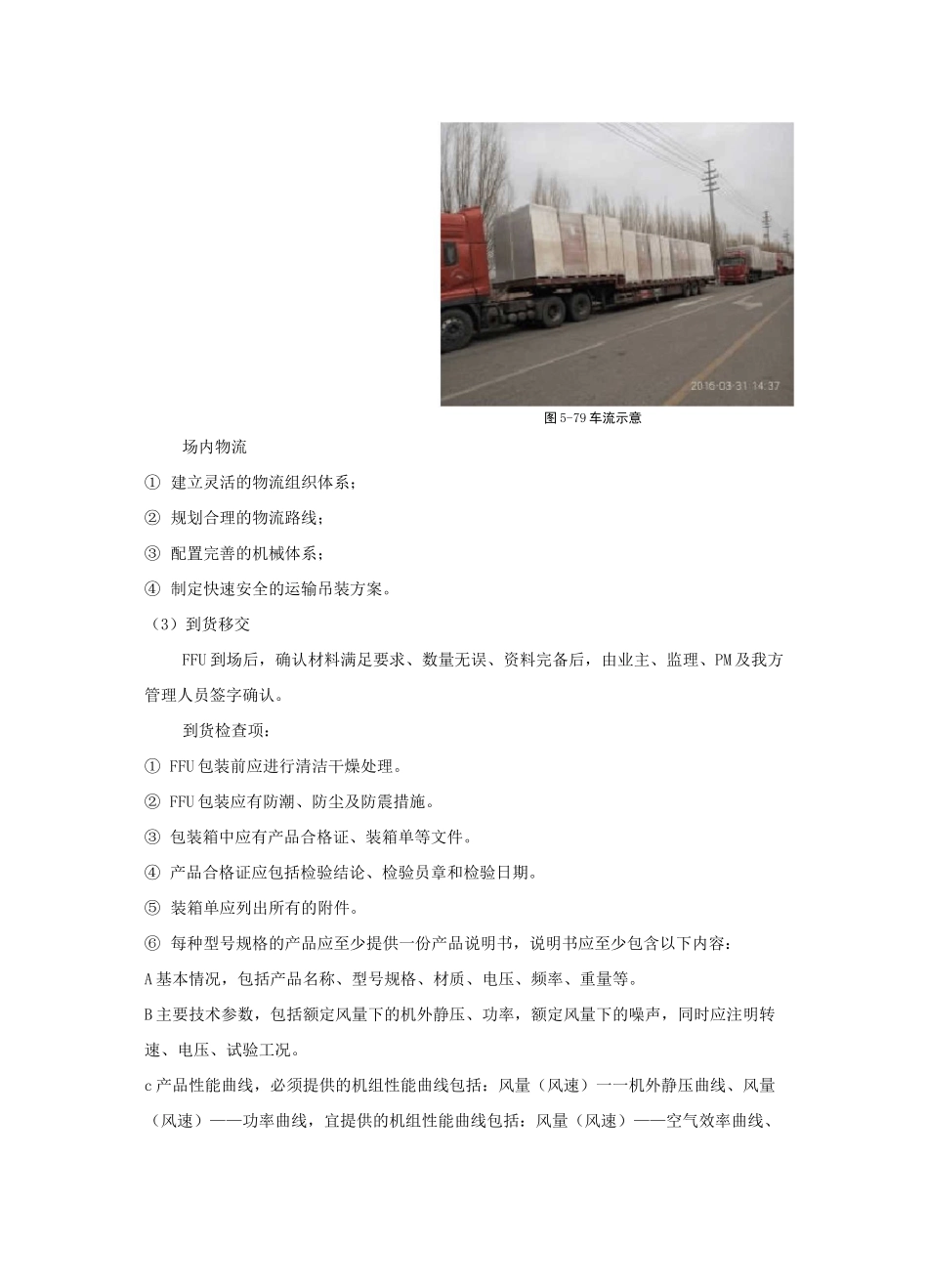

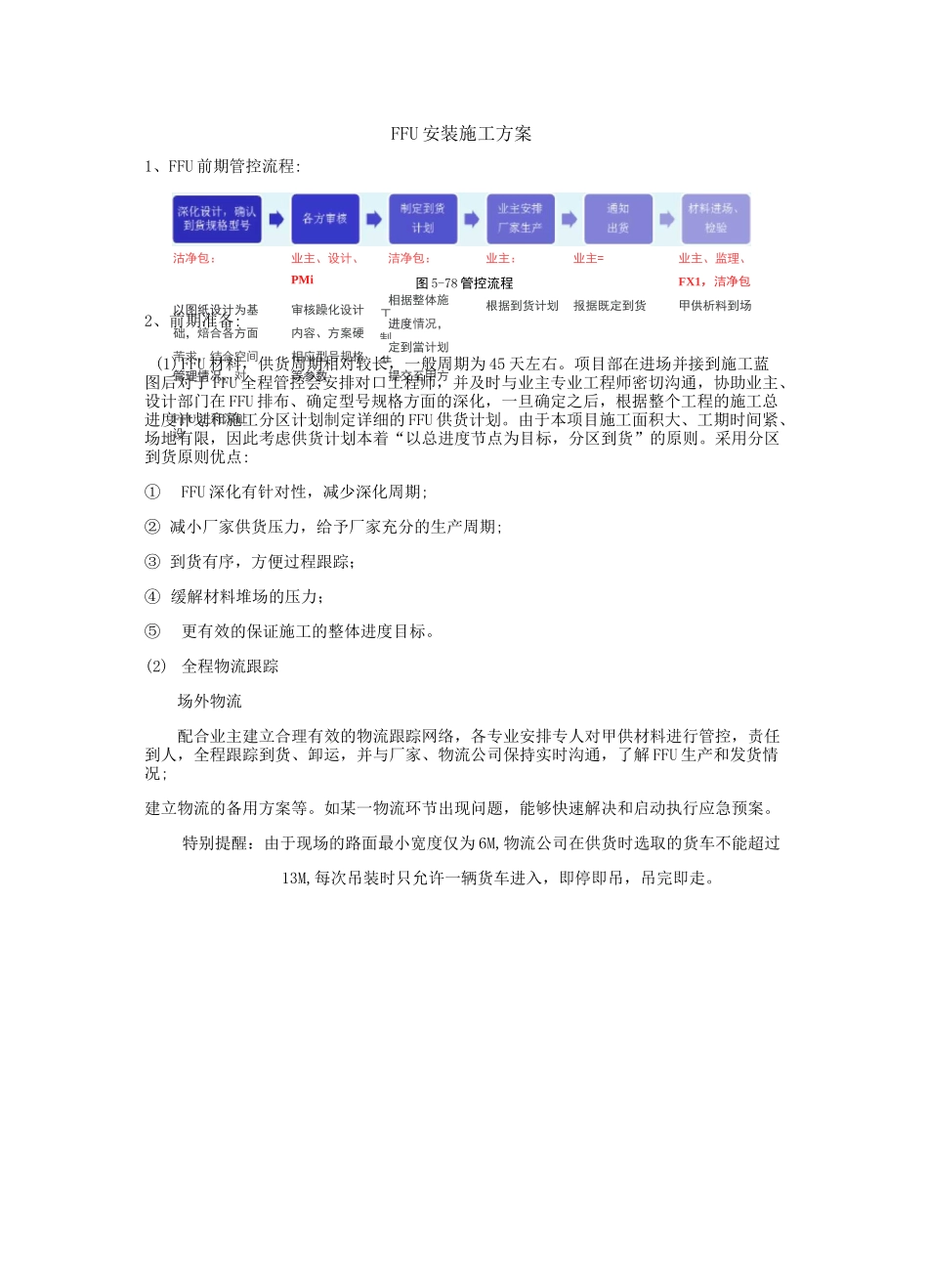

沽净包：业主、设计、PMi洁净包：以图纸设计为基审核躁化设计相据整体施工础，焙合各方面内容、方案硬进度情况，制芾求，结合空间相应型号规格定到當计划井管理情况，对等参数提交至甲方业主：业主=业主、监理、FX1，洁净包根据到货计划报据既定到货甲供析料到场1、FFU前期管控流程:图5-78管控流程2、前期准备:(1)FFU材料，供货周期相对较长，一般周期为45天左右。项目部在进场并接到施工蓝图后对于FFU全程管控会安排对口工程师，并及时与业主专业工程师密切沟通，协助业主、设计部门在FFU排布、确定型号规格方面的深化，一旦确定之后，根据整个工程的施工总进度计划和施工分区计划制定详细的FFU供货计划。由于本项目施工面积大、工期时间紧、场地有限，因此考虑供货计划本着“以总进度节点为目标，分区到货”的原则。采用分区到货原则优点:①FFU深化有针对性，减少深化周期;②减小厂家供货压力，给予厂家充分的生产周期;③到货有序，方便过程跟踪；④缓解材料堆场的压力；⑤更有效的保证施工的整体进度目标。(2)全程物流跟踪场外物流配合业主建立合理有效的物流跟踪网络，各专业安排专人对甲供材料进行管控，责任到人，全程跟踪到货、卸运，并与厂家、物流公司保持实时沟通，了解FFU生产和发货情况;建立物流的备用方案等。如某一物流环节出现问题，能够快速解决和启动执行应急预案。特别提醒：由于现场的路面最小宽度仅为6M,物流公司在供货时选取的货车不能超过13M,每次吊装时只允许一辆货车进入，即停即吊，吊完即走。FFU进行深址设FFU安装施工方案图5-79车流示意场内物流①建立灵活的物流组织体系；②规划合理的物流路线；③配置完善的机械体系；④制定快速安全的运输吊装方案。（3）到货移交FFU到场后，确认材料满足要求、数量无误、资料完备后，由业主、监理、PM及我方管理人员签字确认。到货检查项：①FFU包装前应进行清洁干燥处理。②FFU包装应有防潮、防尘及防震措施。③包装箱中应有产品合格证、装箱单等文件。④产品合格证应包括检验结论、检验员章和检验日期。⑤装箱单应列出所有的附件。⑥每种型号规格的产品应至少提供一份产品说明书，说明书应至少包含以下内容：A基本情况，包括产品名称、型号规格、材质、电压、频率、重量等。B主要技术参数，包括额定风量下的机外静压、功率，额定风量下的噪声，同时应注明转速、电压、试验工况。c产品性能曲线，必须提供的机组性能曲线包括：风量（风速）一一机外静压曲线、风量（风速）——功率曲线，宜提供的机组性能曲线包括：风量（风速）——空气效率曲线、风量（风速）——能效指数（EPI）曲线。D产品结构尺寸图和电气线路图E安装说明、使用要求F维护保养及注意事项G产品采用的标准3、FFU实施过程中管控：（1）FFU的运输及场内堆放由于FFU箱体和化学过滤器的占地面积大，且洁净要求度高，除特殊情况外不考虑室外存放。FFU进场运输前，需要对运输班组进行交底，交底内容包括拆包、运输、存储、安装等内容。FFU进场时，洁净室已经达到四级管制，FFU包装产尘材料不允许进入洁净室，FFU外包装纸板箱需要在缓冲区拆除，内包装PVC保护膜在洁净室内拆除。把安装过程中对FFU的污染降到最低；风机与过滤器洁净室内运输工具宜采用特制平板小车（平板小车的横杆长度必须超出过滤器的边框尺寸），其滚轮应用柔性胶带粘贴，平面应用柔性不产尘材料铺垫，如:橡塑海绵、PVC板等。风机与过滤器应根据出厂标记竖向搁置，应小心轻放，并防止剧烈震动和碰撞，以免损坏。运输过程中，严禁平面叠加放置，应并排竖向搁置；高效过滤器在安装时方可从PVC保护袋中取出，并应认真检查滤纸、密封胶和框架有无损坏。若有损坏应进行修补，损坏严重现场无法修补者，应予更换。根据安装先后顺序，提前规划存放位置，减少二次搬运，同时提前完成该区域前置工序施工，FFU堆放在高架地板上时，必须铺设5mm厚的PP板，并用警示带维护后，悬挂标示牌，非FFU安装人员禁止随意进入。做好周边维护及防火、灭火措施；安排保安定时巡检，保证材料安全。图5-80风机和过滤器运输车4、FFU的安装FFU安装要求与说明：FFU安装时，洁净室需要开始四级管制，严格控制人员与材料...
