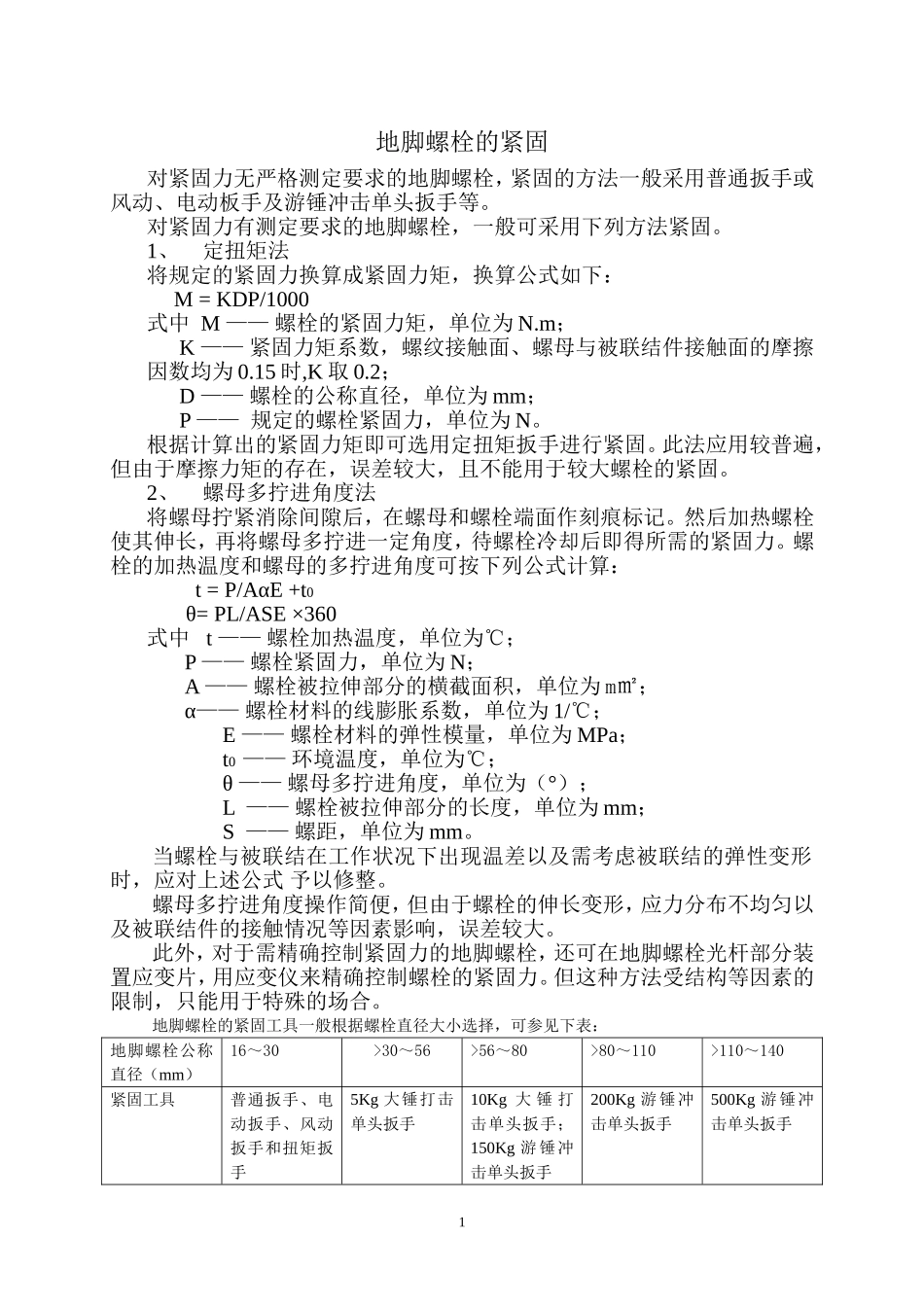

地脚螺栓的紧固对紧固力无严格测定要求的地脚螺栓，紧固的方法一般采用普通扳手或风动、电动板手及游锤冲击单头扳手等。对紧固力有测定要求的地脚螺栓，一般可采用下列方法紧固。1、定扭矩法将规定的紧固力换算成紧固力矩，换算公式如下：M=KDP/1000式中M——螺栓的紧固力矩，单位为N.m；K——紧固力矩系数，螺纹接触面、螺母与被联结件接触面的摩擦因数均为0.15时,K取0.2；D——螺栓的公称直径，单位为mm；P——规定的螺栓紧固力，单位为N。根据计算出的紧固力矩即可选用定扭矩扳手进行紧固。此法应用较普遍，但由于摩擦力矩的存在，误差较大，且不能用于较大螺栓的紧固。2、螺母多拧进角度法将螺母拧紧消除间隙后，在螺母和螺栓端面作刻痕标记。然后加热螺栓使其伸长，再将螺母多拧进一定角度，待螺栓冷却后即得所需的紧固力。螺栓的加热温度和螺母的多拧进角度可按下列公式计算：t=P/AαE+t0θ=PL/ASE×360式中t——螺栓加热温度，单位为℃；P——螺栓紧固力，单位为N；A——螺栓被拉伸部分的横截面积，单位为m㎡；α——螺栓材料的线膨胀系数，单位为1/℃；E——螺栓材料的弹性模量，单位为MPa；t0——环境温度，单位为℃；θ——螺母多拧进角度，单位为（°）；L——螺栓被拉伸部分的长度，单位为mm；S——螺距，单位为mm。当螺栓与被联结在工作状况下出现温差以及需考虑被联结的弹性变形时，应对上述公式予以修整。螺母多拧进角度操作简便，但由于螺栓的伸长变形，应力分布不均匀以及被联结件的接触情况等因素影响，误差较大。此外，对于需精确控制紧固力的地脚螺栓，还可在地脚螺栓光杆部分装置应变片，用应变仪来精确控制螺栓的紧固力。但这种方法受结构等因素的限制，只能用于特殊的场合。地脚螺栓的紧固工具一般根据螺栓直径大小选择，可参见下表：地脚螺栓公称直径（mm）16～30>30～56>56～80>80～110>110～140紧固工具普通扳手、电动扳手、风动扳手和扭矩扳手5Kg大锤打击单头扳手10Kg大锤打击单头扳手；150Kg游锤冲击单头扳手200Kg游锤冲击单头扳手500Kg游锤冲击单头扳手1对紧固力无严格测定要求的地脚螺栓，一般用锤击螺母的方法，根据响声和反弹力凭经验检查地脚螺栓的紧固程度。检查使用的锤头规格可按下表选用：地脚螺栓公称直径（mm）锤头规格（Kg）≤36＞36～80＞800.51.5～56～8对紧固力有要求时，应对紧固力进行测定，测定方法可根据地脚螺栓的公称直径选择：地脚螺栓公称直径（mm）16～30>30～56>56～140测定方法用扭矩扳手检查测定螺栓伸长量螺母多拧进角度法；用测力仪器检查3、液压法紧固液压法紧固有液压旋转法和液压拉伸法紧固。3.1液压旋转法紧固采用液压扳子，控制油压，从而达到控制拧紧扭矩。液压扳子的螺母板头可以更换。3.2液压拉伸法紧固液压拉伸法紧固地脚螺栓是通过液压螺栓拉伸器将螺栓拉伸，在没有负荷的情况下，拧紧螺母。液压拉伸器是针对螺杆的直径采用专用的螺杆液压拉伸器。先将螺母上紧，消除各部间隙，然后驱动液压油缸，拉伸螺栓，达到所要求的伸长量后，利用螺母的孔，便可轻松的转动螺母使之与机座贴合，拉伸器卸压后，螺栓与螺母就会得到紧密的配合，达到螺栓紧固。4、地脚螺栓紧固力下表为Q235材料的地脚螺栓紧固力地脚螺栓公称直径（mm）螺纹部分计算面积（m㎡）紧固力（KN）M1615711～15.7M2024517～24.5M2435324.7～35.3M3056139.3～56.1M3681757.2～81.7M42112078.4～112M481470102.9～147M562030142～203M642680187.6～268M72×63460242～346M80×64340303.8～434M90×65590391.3～559M100×67990559.3～799M110×68560599.2～856M125×611190783.3～1119M140×614180992.6～141823
